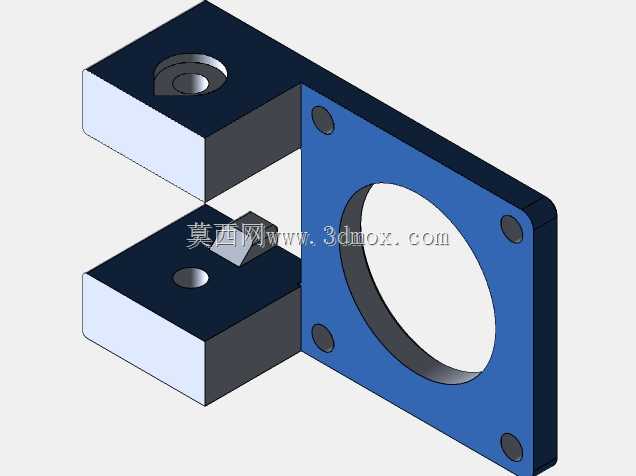

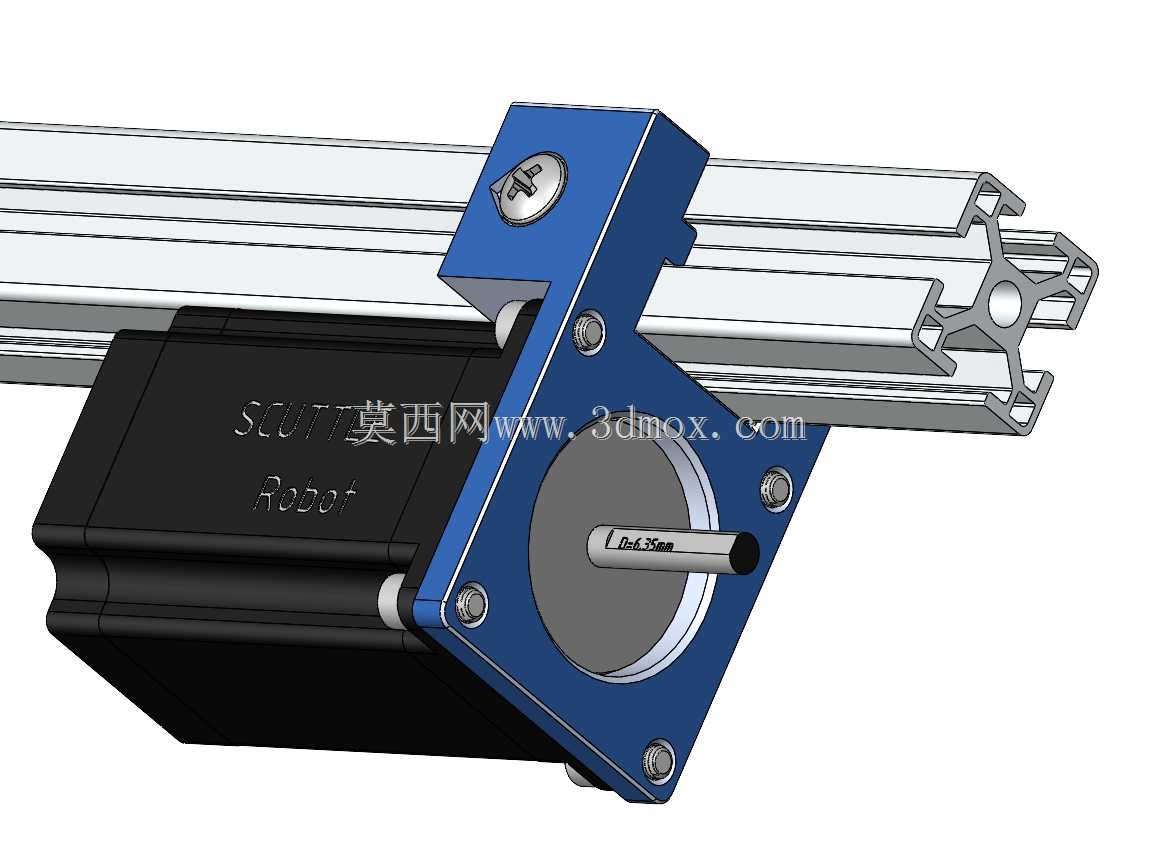

3030铝型材适配步进电机舷窗安装支架

　　在小型移动巡检机器人、舷窗作业类小型设备的结构搭建中，电机与型材框架的连接可靠性，直接决定了设备运行时轴端输出的稳定性，这款适配3030规格挤压铝型材的步进电机安装支架，正是针对这类轻量化安装场景设计的连接构件。从实际应用场景来看，这类支架多用于桌面级小型移动机器人、舷窗清洁作业模组、轻型直线运动模组的动力端固定，区别于重型设备的铸铁安装座，它的设计定位是满足低负载、快装、可3D打印快速迭代的研发场景需求，尤其适合原型机开发阶段的结构验证，无需开模即可快速制作出适配的安装件，大幅缩短原型机的组装调试周期。

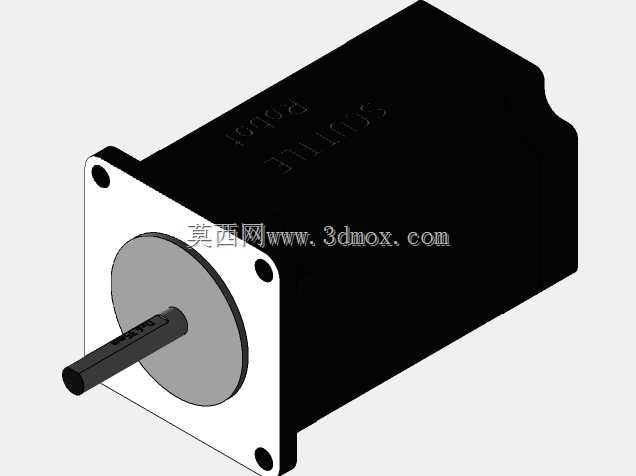

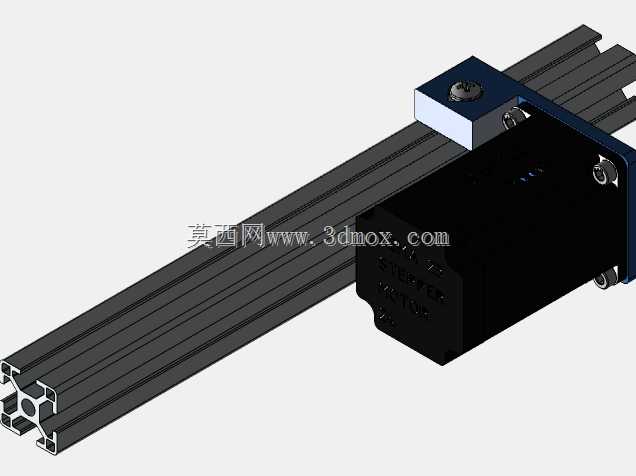

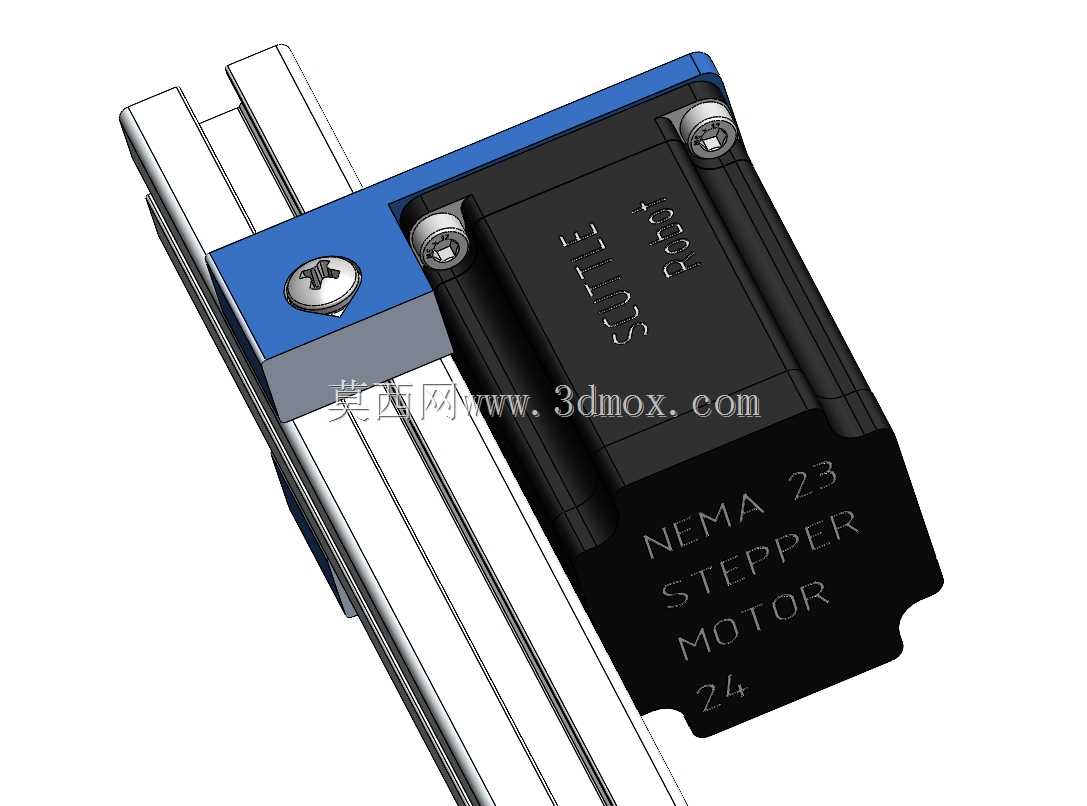

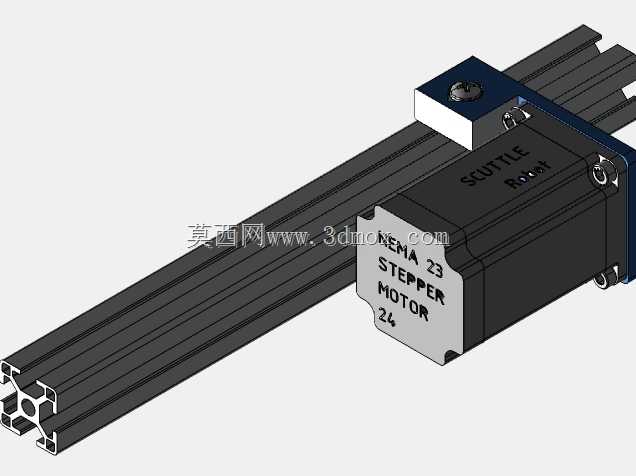

　　从功能特性上看，这款支架采用L型折边结构，一侧通过T型螺栓与3030铝型材的槽道直接卡接，无需在型材上额外打孔攻丝，安装位置可沿型材槽道任意滑动调整，适配不同的轴端伸出距离需求；另一侧为步进电机的安装法兰面，预留了对应42系列步进电机的标准安装孔位，孔位公差控制在0.1mm以内，保证电机安装后输出轴与安装面的垂直度，避免轴端出现偏载磨损。需要注意的是，这款支架的结构刚性有限，设计时并未考虑大径向负载的使用场景，实际使用时需要采用高填充率的3D打印工艺制作，不建议在电机轴端施加额外弯矩，仅适用于向电机轴端施加扭矩的直连传动场景，比如同步轮传动、直连小负载转轮这类应用，如果是带径向负载的皮带张紧结构，需要额外增加支撑构件补强。

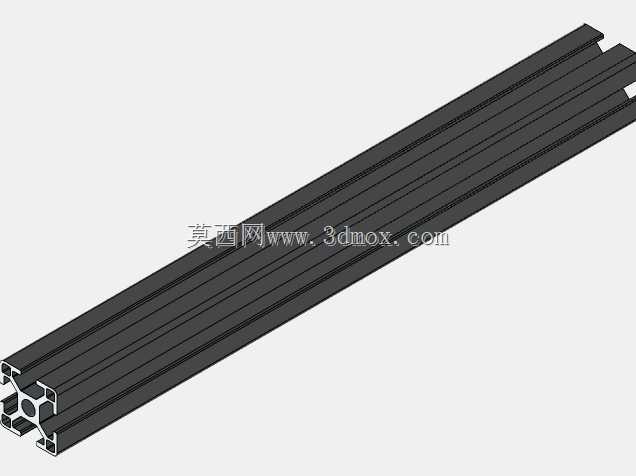

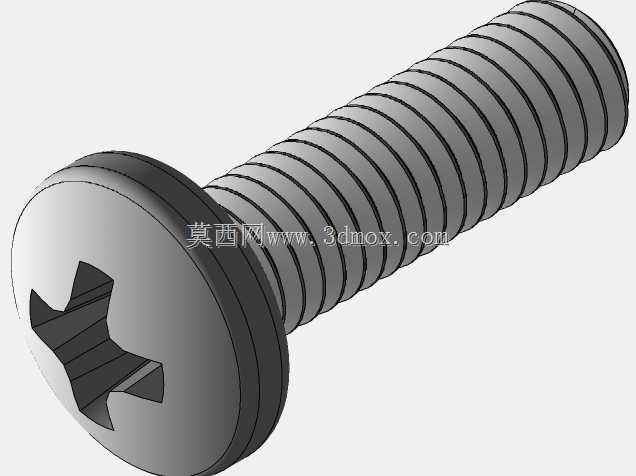

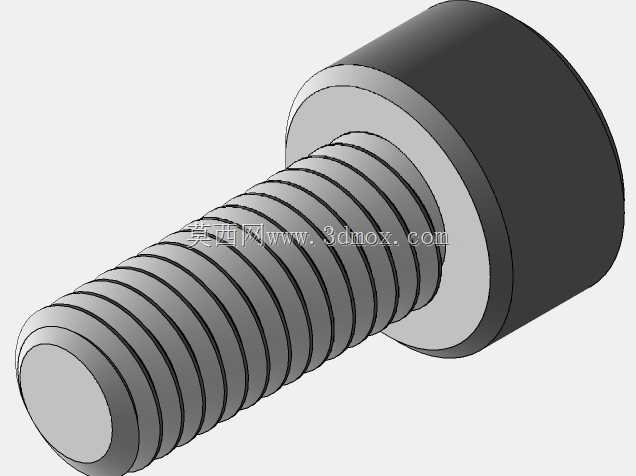

　　设计思路上，这款支架充分考虑了3D打印的工艺特性，所有安装孔位均设计为直孔，无倒扣结构，无需添加支撑即可完成打印，折边处做了圆角过渡处理，避免打印过程中出现应力集中导致的层间开裂；型材卡接侧设计了嵌入式的螺母限位槽，可直接预置M4 T型螺母，安装时直接拧入螺栓即可完成固定，无需在型材槽道内反复调整螺母位置。安装边界方面，支架适配的3030铝型材槽道为标准8mm槽宽，卡接边的厚度设计为5mm，卡入型材后与型材表面贴合间隙不超过0.2mm，保证连接后无松动晃量；电机安装侧的法兰面厚度为8mm，可承受电机额定输出扭矩下的反作用力，不会出现安装面变形的问题；轴端过孔直径设计为24mm，可兼容42系列步进电机的标准轴伸长度，轴端伸出支架表面的长度可根据安装位置调整，最大支持15mm的轴伸长度，适配常规的同步轮、联轴器安装需求。

　　在实际选型使用时，需要先确认所用铝型材的规格是否为标准3030挤压型材，槽道尺寸是否符合国标要求，若采用欧标3030型材，T型螺母需要匹配对应槽型；打印制作时建议采用PETG或者ABS材质，PLA材质在长时间受力下容易出现蠕变，不适合长期固定电机使用，填充率建议不低于60%，壁厚设置不低于4mm，保证安装孔位的螺纹连接强度；安装时需要先将支架在型材上滑动到预设位置，预紧螺栓后再安装电机，调整电机轴与传动部件的同轴度后再完全拧紧所有固定螺栓，避免出现轴端别劲的问题，影响电机的使用寿命和传动精度。这类支架的应用，解决了原型机开发阶段铝型材框架上电机安装件快速定制的问题，相比传统的钣金折弯件，它的迭代速度更快，修改尺寸仅需调整三维模型参数即可重新打印，无需重新开模或者调整钣金折弯程序，非常适合小批量试制、科研类机器人项目的结构搭建场景。
