NEMA23步进电机铝型材垂直安装连接组件

　　在移动巡检机器人、小型AGV、舷窗作业类机器人的结构搭建过程中，动力单元与型材框架的连接可靠性，直接决定了设备运行的传动精度与长期稳定性，这款适配NEMA23规格步进电机的铝型材安装连接组件，正是针对这类垂直安装场景开发的结构件。从实际应用场景来看，这类组件多用于需要将电机输出轴与铝型材框架保持垂直布局的设备中，比如舷窗清洁机器人的行走驱动单元安装、小型分拣AGV的轮组动力固定、桌面级自动化输送模组的动力端挂载，这类场景普遍存在安装空间紧凑、型材截面固定、电机输出端需要承受径向负载的特点，常规的平面转接板往往无法兼顾定位精度与安装便捷性，容易出现电机轴与传动部件不同心、长期运行后连接螺丝松动的问题。

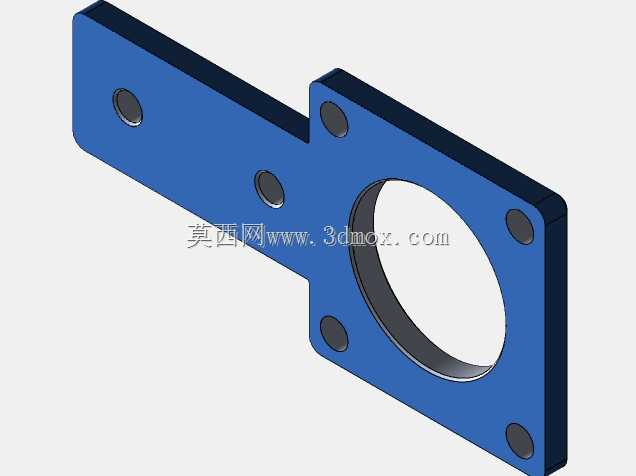

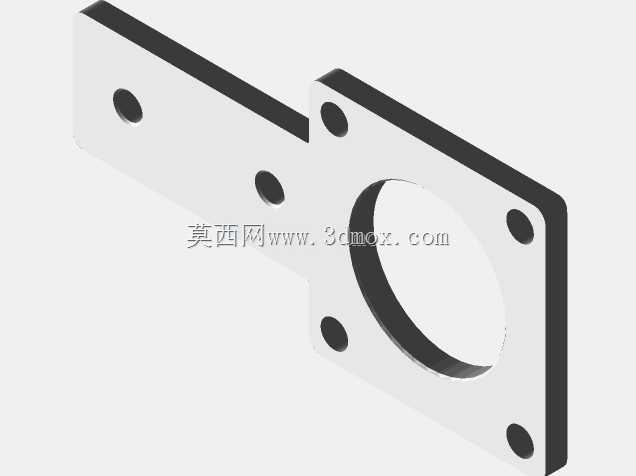

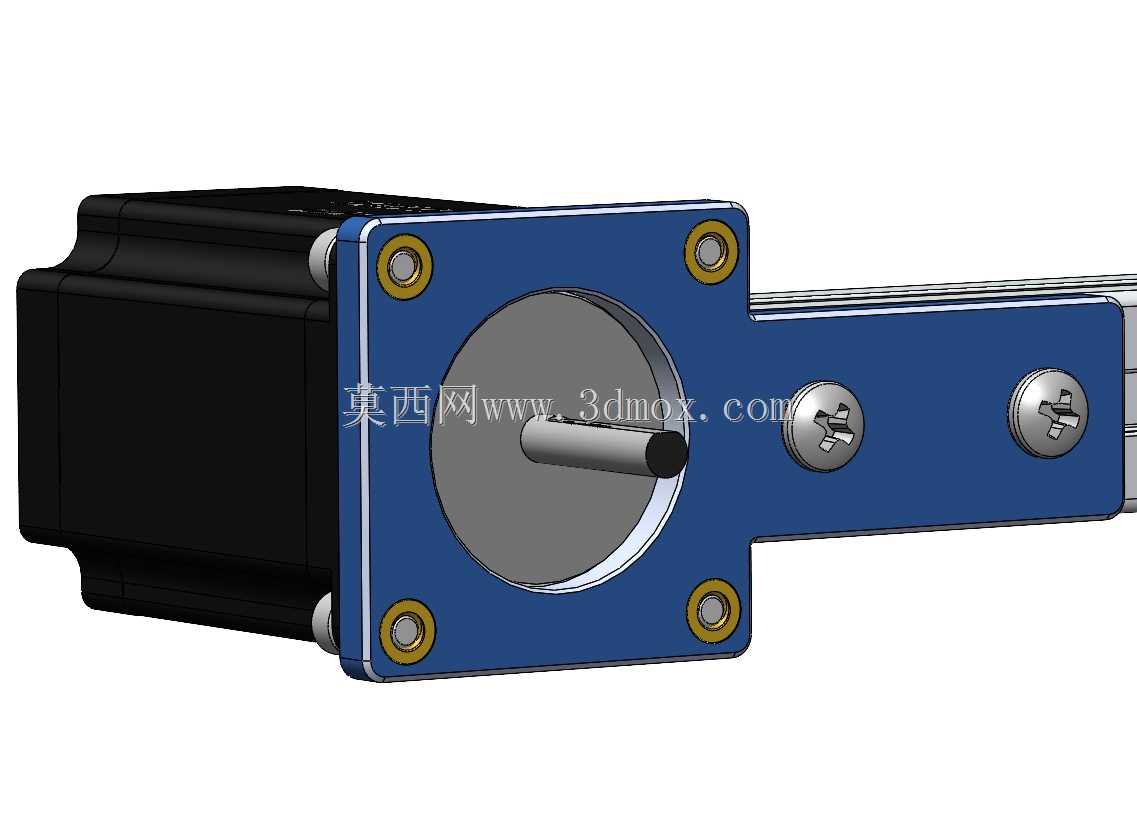

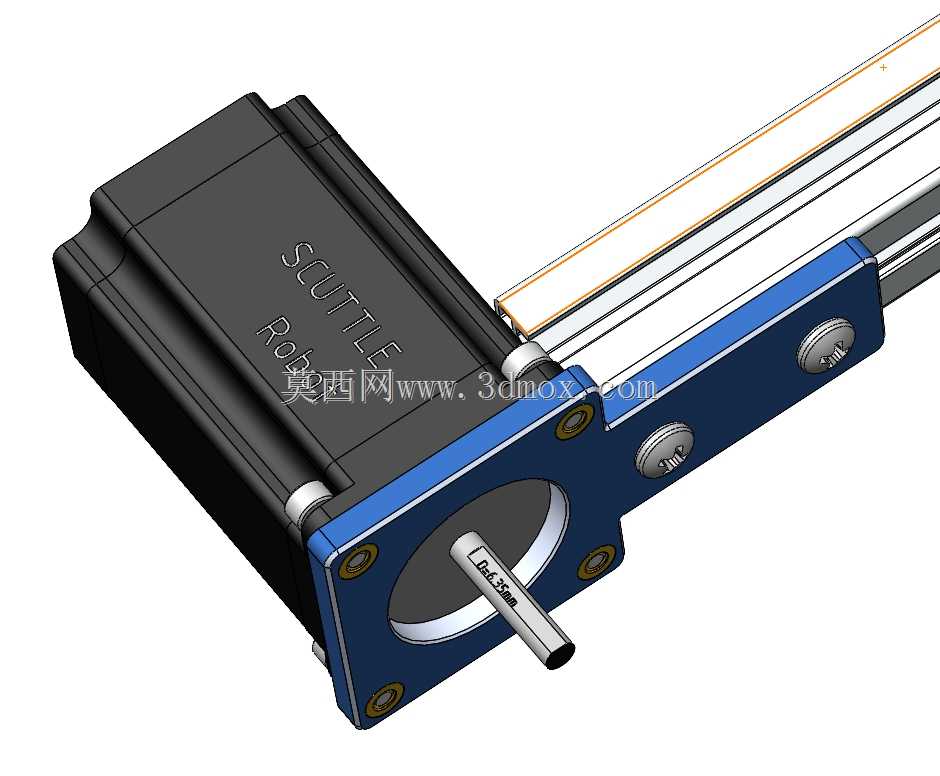

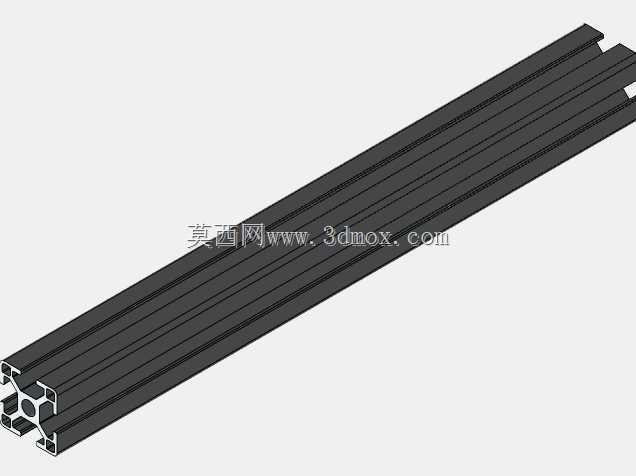

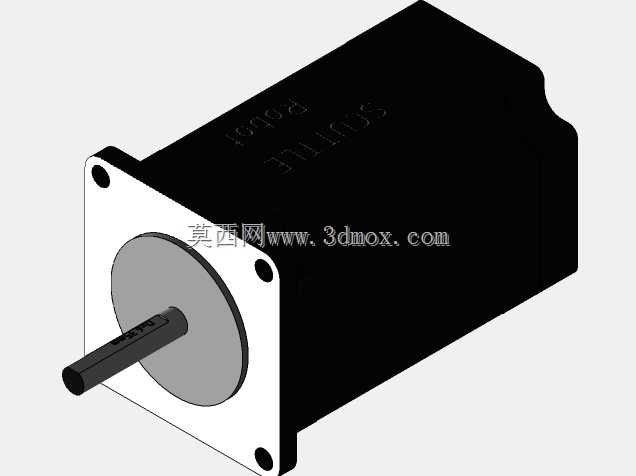

　　从功能特性上看，这款组件采用一体化挤压成型的安装基座，基座上直接加工出与NEMA23电机安装孔位完全匹配的定位止口，止口深度控制在1.5mm，刚好可以嵌入电机前端的定位凸台，不需要额外加装定位销就能保证电机轴与安装面的垂直度，避免了人工划线打孔带来的位置偏差。基座的另一侧直接适配3030系列工业铝型材的槽宽，安装时不需要额外加装转接角件，直接将基座卡入铝型材的T型槽内，拧紧侧面的紧定螺丝就能完成固定，相比传统的角件连接方式，整体安装空间占用减少了40%，特别适合框架内部空间局促的小型机器人设备。组件在电机输出轴的对应位置预留了足够的避让空间，不管是加装同步轮、联轴器还是直接连接负载轮，都不会出现结构干涉，基座上还预留了走线槽位，电机的动力线与编码器线可以顺着型材槽内排布，不会出现线缆剐蹭运动部件的问题。

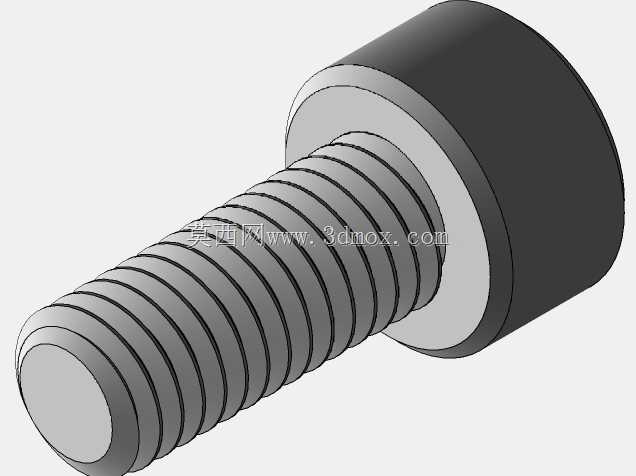

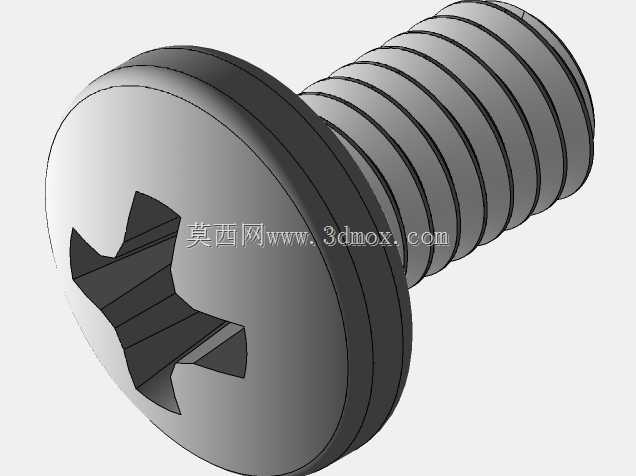

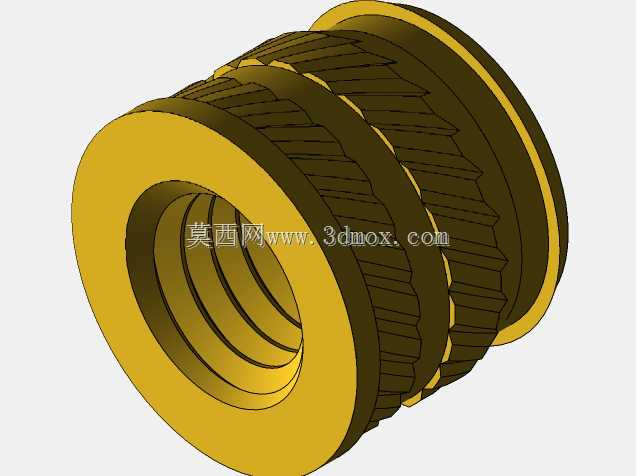

　　设计思路上，这款组件充分考虑了3D打印与小批量机加工的工艺适配性，整体结构没有复杂的倒扣与薄壁结构，最小壁厚控制在2.5mm以上，不管是采用FDM工艺打印PLA、PETG材质做原型验证，还是采用铝合金挤压成型做批量量产，都能保证结构强度与成型良率。安装孔位的设计充分考虑了公差配合，电机安装孔采用5.2mm的通孔设计，适配M5的内六角圆柱头螺丝，孔位周边做了0.8mm的沉台，保证螺丝拧紧后头部不会突出安装面，避免与电机本体产生干涉。与铝型材连接的紧定螺丝采用M4规格，螺丝孔位做了通牙设计，拧紧时可以直接顶在铝型材的槽底，配合基座与型材贴合面的防滑纹路，即使设备在运行过程中产生持续振动，也不会出现连接位置滑移的问题。

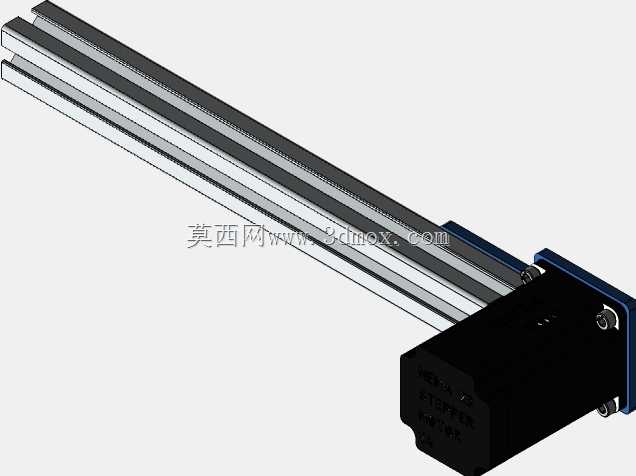

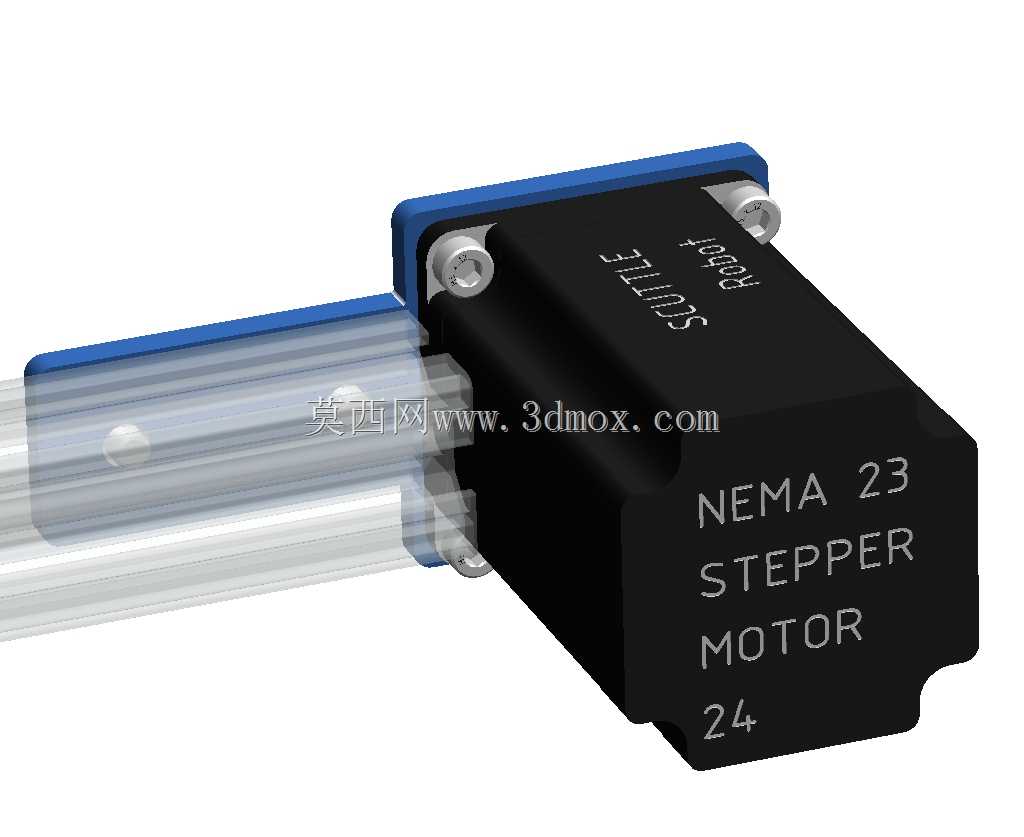

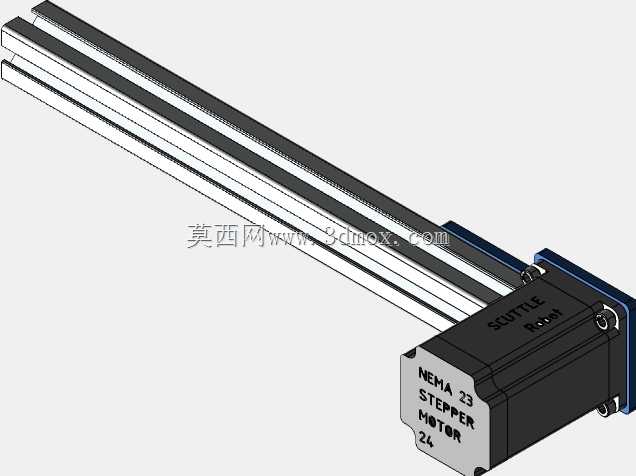

　　从外形尺寸与安装边界来看，这款组件整体长度适配3030铝型材的安装面，宽度刚好覆盖NEMA23电机的前端安装法兰，安装完成后电机本体突出型材表面的尺寸控制在合理范围内，不会超出常规小型移动机器人的外轮廓边界。安装时需要注意，要先将电机与转接基座通过四颗M5螺丝固定到位，保证电机定位凸台完全嵌入基座止口后再拧紧螺丝，之后再将整体组件卡入铝型材的对应槽位，调整好电机轴与传动部件的同轴度后，再拧紧侧面的M4紧定螺丝完成固定。如果是用于负载较大的场景，可以在基座与型材的贴合面加装一层薄橡胶垫，进一步提升连接的防滑性能，避免大扭矩输出时组件出现转动偏移。在实际选型使用时，要确认所使用的步进电机为标准NEMA23安装规格，前端法兰尺寸为57mm见方，输出轴中心到安装面的距离符合组件的避让尺寸，避免出现电机本体与基座干涉的问题，同时要确认所使用的铝型材为标准3030系列，槽宽尺寸为8mm，保证基座可以顺利卡入型材槽内完成固定。
