Interbotix LoCoBot移动机器人梯级底座结构

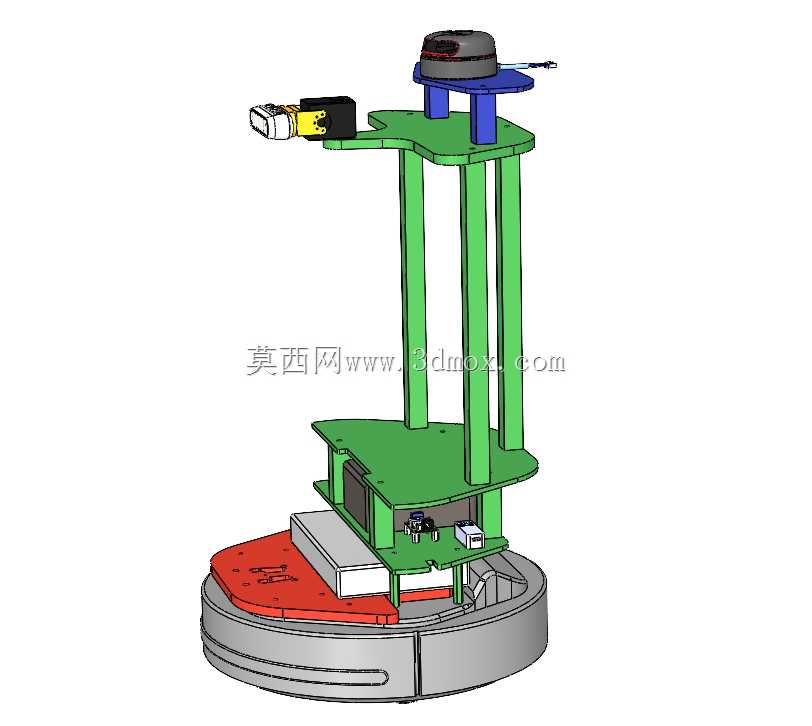

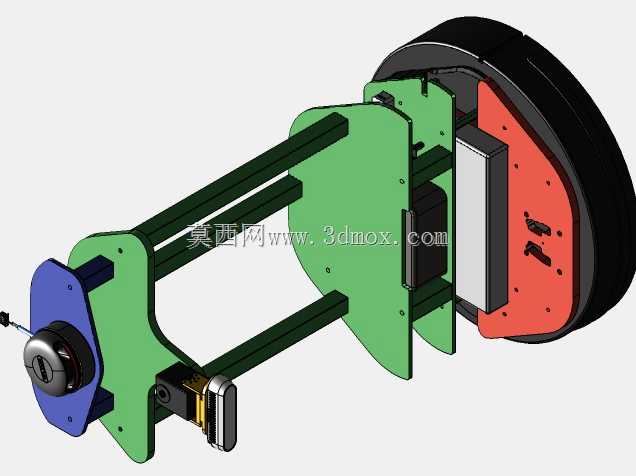

　　这套梯级底座结构是面向移动协作机器人场景开发的承载安装组件，核心适配Trossen Robotics旗下LoCoBot移动平台的升级改造需求，在室内巡检、教学科研、轻量物料转运、人机交互服务等场景中都能适配使用。日常落地场景里，不少高校机器人实验室做导航算法验证时，原有LoCoBot底座的上层安装空间不足，无法同时搭载深度相机、激光雷达、边缘计算单元与小型机械臂，这套梯级结构正好通过分层承载的设计，解决了多传感器堆叠安装的干涉问题。从实际功能来看，底层直接对接移动底盘的圆形安装基准面，红色安装板预留了对应底盘的定位孔位，不需要额外做转接件加工，就能直接固定在原有底盘上，底层的容纳空间可以放置电池、电机驱动板、

　　工控机这类重量较大的部件，降低整机重心，提升移动过程中的抗倾覆能力，哪怕是过室内1cm左右的线缆槽、地毯接缝，也不会出现上层设备晃动偏移的问题。中层的绿色安装板是核心的功能拓展层，预留了标准化的孔距阵列，可以固定机械臂控制板、IO扩展模块、路由器这类通讯与控制组件，板件边缘做了走线槽位的避让，所有线缆都可以顺着立柱内部的空腔走到对应层，不会出现线缆外露被轮组卷入、或者移动过程中勾挂障碍物的问题。上层的蓝色安装板专门用来搭载视觉传感器与交互设备，安装高度刚好匹配成年人坐姿的视线高度，做迎宾交互、人脸核验类应用时，相机拍摄角度不需要额外做大幅调整，同时上层板的安装位置做了偏心设计，给前置的视觉传感器留出了足够的视场角，

　　不会被立柱遮挡扫描范围。设计思路上整体采用了分层立柱支撑的结构，三根垂直立柱做主要承载，每一层板件和立柱的连接位置都做了加强筋结构，避免长期承重出现板件弯曲变形，所有板件的边缘都做了圆角处理，没有尖锐棱角，在人机共融的室内场景使用时，不会剐蹭到过往人员或者周边家具。安装边界方面，底座整体和原有LoCoBot底盘的直径保持一致，不会额外增加整机的回转半径，在狭窄的实验室过道、办公室工位之间移动时，不需要调整原有导航算法的轮廓参数就能直接使用；层间高度经过反复校核，底层到中层的间距足够容纳常规厚度的铅酸电池与标准尺寸的工控机，中层到上层的间距预留了机械臂底座安装的空间，哪怕搭载1kg负载级别的小型协作机械臂，

　　运动过程中也不会和中层板件发生碰撞。实际装配过程中，所有连接孔位都做了公差匹配，普通的十字螺丝刀就能完成整机组装，不需要专用工装，后期维护时单独拆卸某一层板件就能更换对应层的设备，不需要把整机组装全部拆开，大幅降低了后期调试维护的工作量。在科研场景使用时，这套结构还可以根据需求拓展额外的层板，比如加装超声波传感器阵列、语音交互模块的时候，只需要在立柱上对应位置增加固定环就能加装新的安装板，拓展灵活性很强，不需要重新加工整套支撑结构。结构材质适配方面，这套模型的壁厚设计既适合3D打印做快速原型验证，也适合用铝板切割做量产版本的加工，不同承重需求的场景可以灵活选择加工工艺，不需要调整核心的安装尺寸。
