树莓派排针引脚防护结构设计

　　在嵌入式开发、电子原型调试场景中，裸露的排针引脚一直是容易被忽略的故障隐患点——开发板堆叠放置时的金属碎屑掉落、调试过程中表笔误触短路、长期存放时的引脚氧化积灰、多设备布线时的线缆剐蹭弯折，都可能导致排针损坏甚至主板烧毁，这类故障往往排查成本极高，甚至会直接损毁核心开发板。这款针对树莓派类开发板设计的引脚防护结构，正是针对这类实际工程痛点开发的实用配件，适配市面上绝大多数采用2.54mm标准排针间距的开发板排针区域。

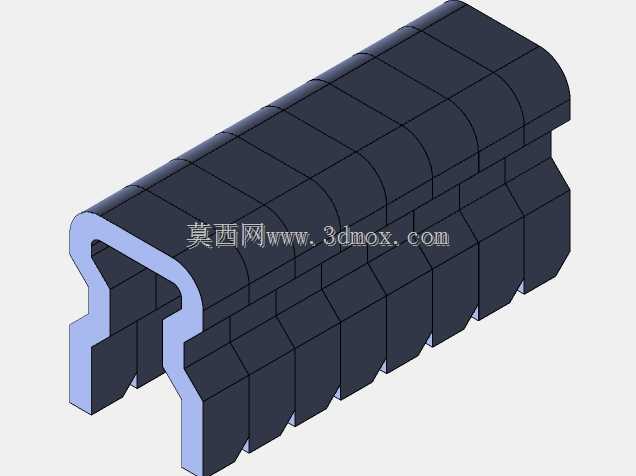

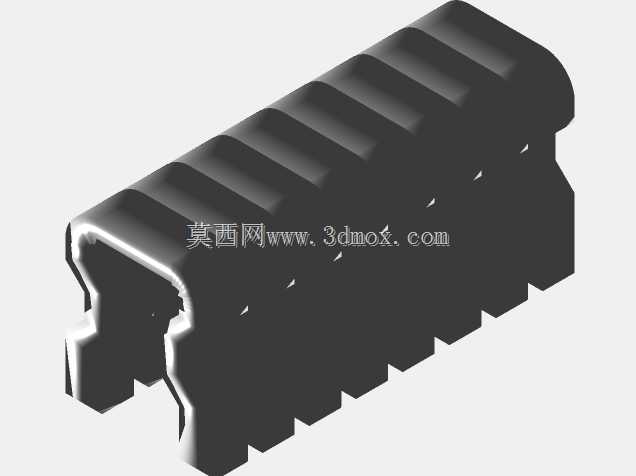

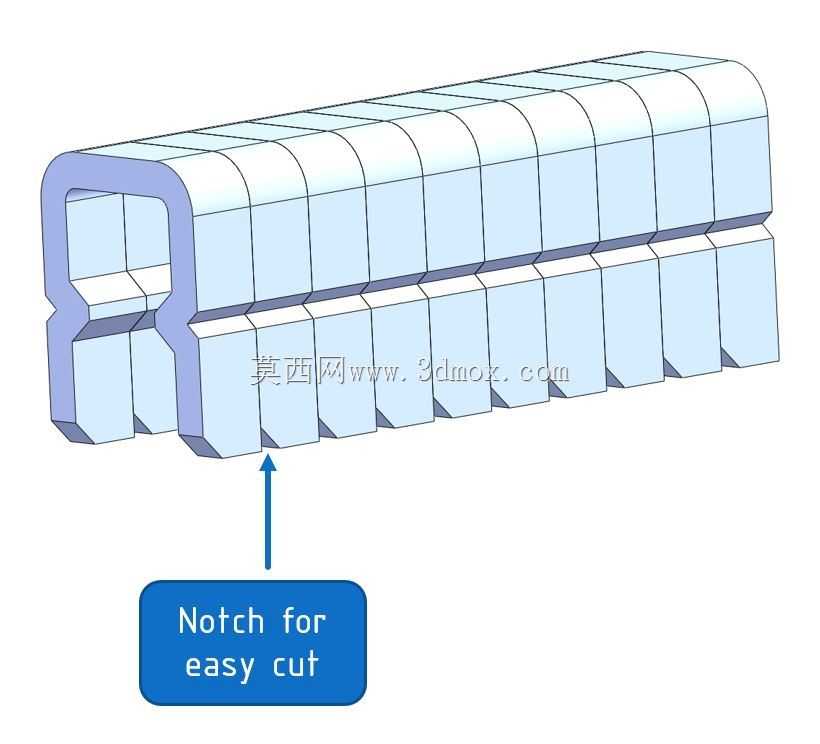

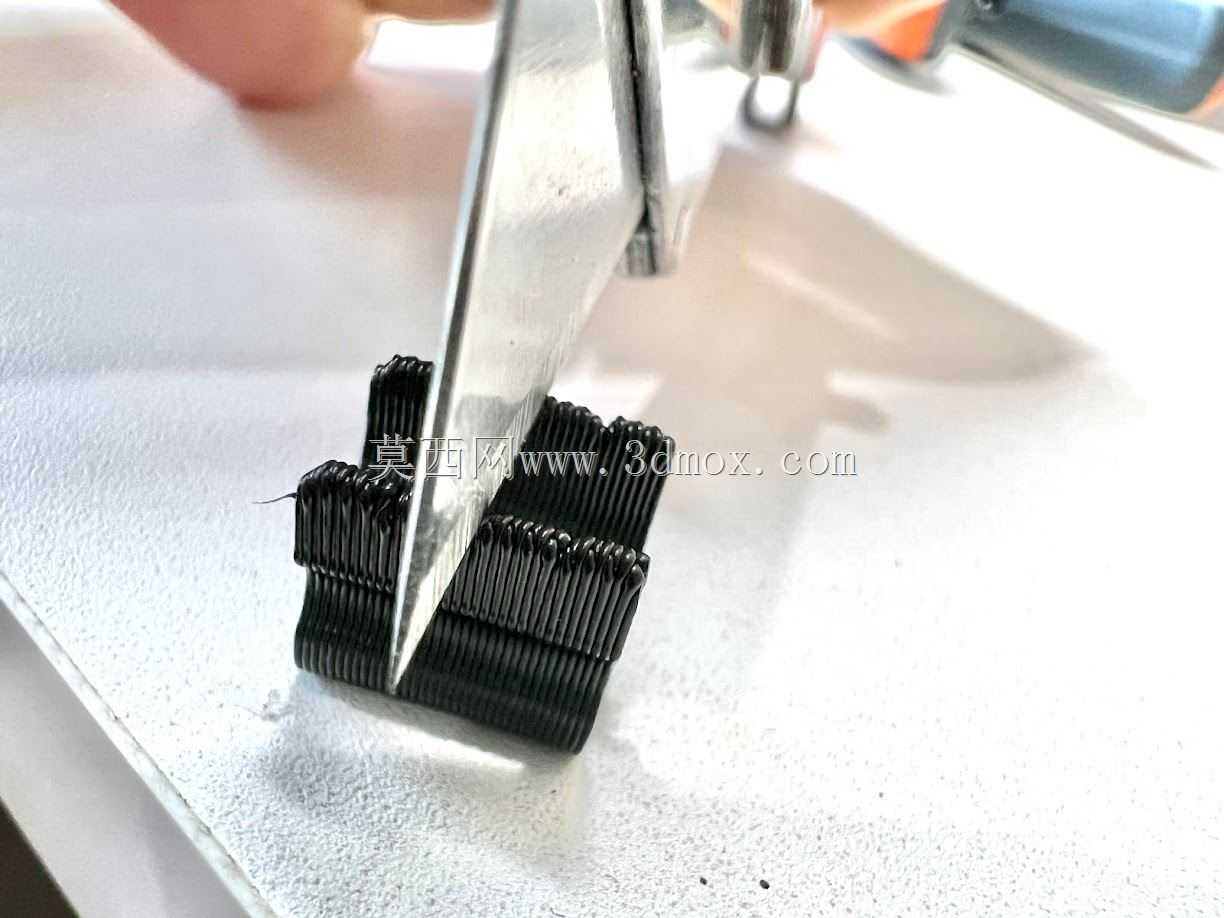

　　设计之初优先考虑了安装的便捷性与适配通用性，整体采用过盈配合的卡接结构，不需要额外的粘接剂或者固定件，直接对准排针按压即可卡紧在排针基座上，依靠结构本身的弹性形变抱紧排针塑料基座，不会出现松脱滑落的问题，同时也不会对排针的焊接点产生额外应力，避免长期使用后出现焊盘脱焊的问题。结构的覆盖范围设计为8×2规格的标准双排针区域，同时在结构上预留了均匀的分段切割槽，使用者可以根据自身开发板上实际使用的排针长度、排针数量，用普通的美工刀或者斜口钳就能轻松裁切出对应长度的防护段，不需要额外的建模修改，就能适配4pin、6pin、8pin、10pin等不同长度的标准2.54mm排针，不管是树莓派的GPIO排针，还是其他单片机开发板、传感器扩展板上的裸露排针，都能灵活适配。

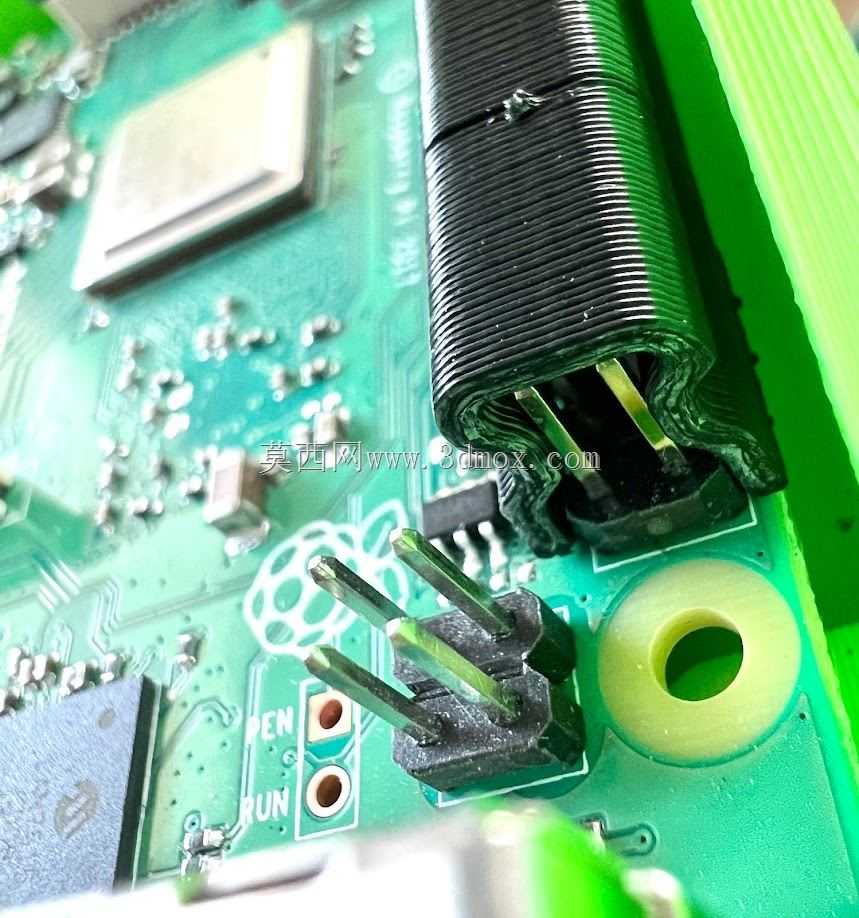

　　从结构细节来看，防护结构的侧壁厚度经过反复调试，既保证了足够的结构强度，日常磕碰、线缆剐蹭不会出现开裂变形，也不会因为壁厚过大占用过多板上空间，不会干涉排针旁边的安装孔、LED指示灯、按键等周边元器件，比如树莓派板上排针旁的RUN、PEN标识指示灯，安装防护结构后完全不会被遮挡，不影响日常调试时的状态观察。防护结构的顶部做了微倒角处理，安装时不会划伤手指，也不会在按压安装时出现应力集中导致的结构断裂。内壁和排针接触的位置做了微小的避让槽，不会挤压到排针的金属插针部分，避免长期卡接导致插针变形歪斜，影响后续杜邦线、扩展板的插接使用。

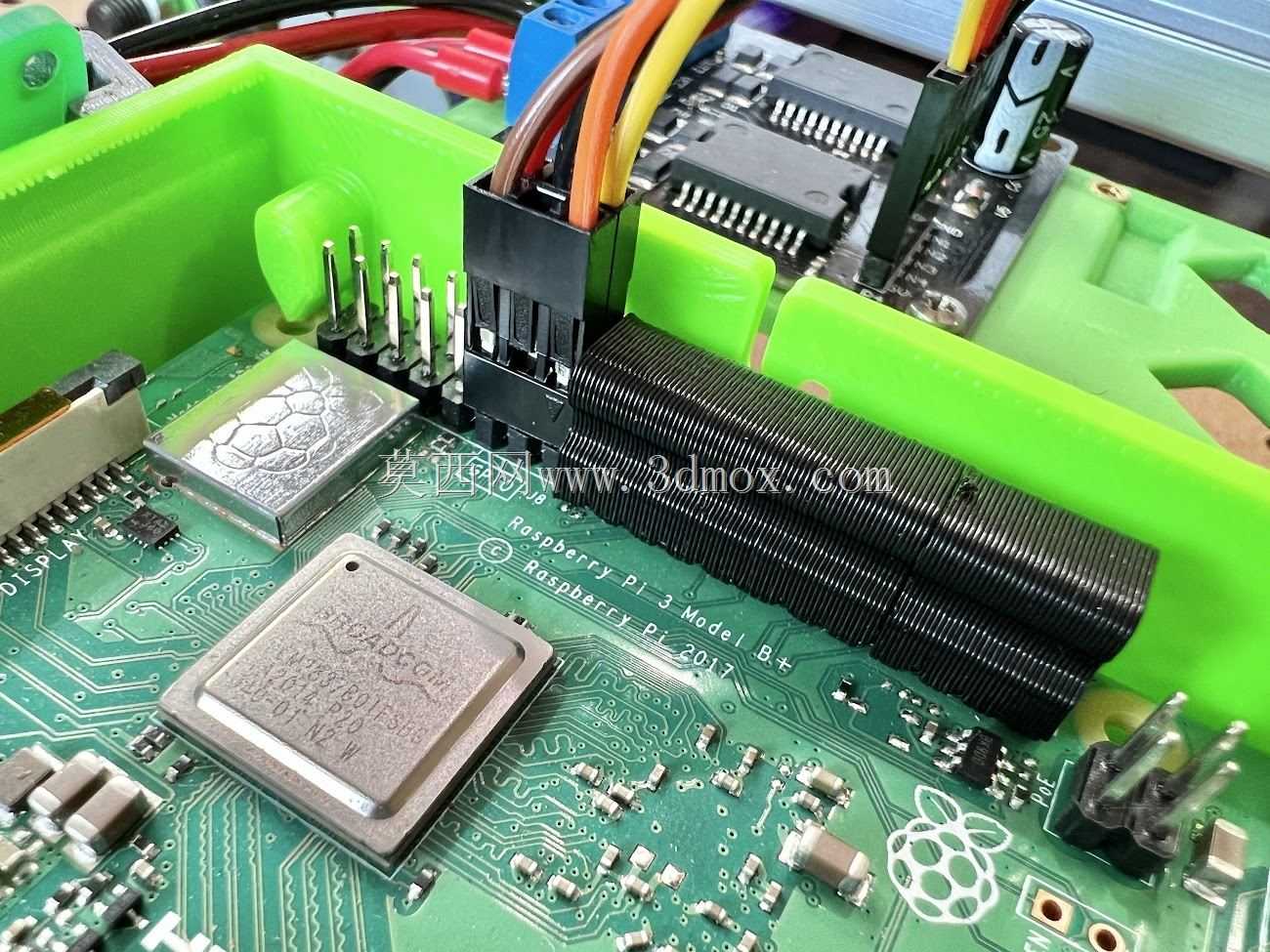

　　实际使用场景中，这款防护结构可以覆盖开发板调试、存放、运输、项目集成全流程：在桌面调试阶段，它可以阻挡桌面上的焊锡渣、剪下的元件引脚、金属螺丝等导电异物掉落到排针之间造成短路，很多开发者都有过焊锡渣掉在排针上导致电源短路烧坏开发板的经历，这类故障往往是瞬间发生，没有补救余地；在开发板堆叠存放或者装入设备外壳的过程中，防护结构可以避免排针剐蹭到其他电路板的绝缘层、线缆外皮，也能防止排针被外力碰弯折断，很多项目集成时，设备内部的布线比较紧凑，线缆晃动时很容易剐蹭到裸露的排针，长期使用可能磨破线缆绝缘层造成短路，安装防护结构后可以把排针的尖锐边缘完全包裹，避免割破线缆；在长期存放开发板时，防护结构可以减少空气中的水汽、灰尘附着在排针金属表面，减缓排针氧化速度，避免后续使用时出现接触不良的问题。

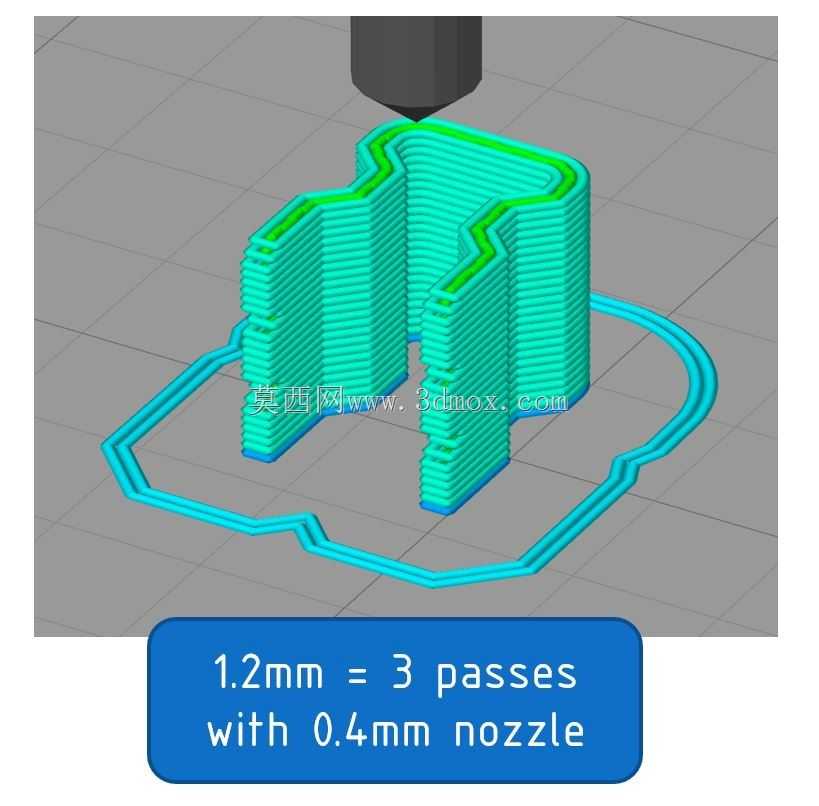

　　针对3D打印的成型工艺，这款结构也做了对应的优化，不需要添加支撑结构，采用普通的PLA、PETG等常用3D打印材料就可以直接打印成型，打印方向沿排针轴向摆放时，层间结合力方向和安装受力方向一致，结构强度最高，打印完成后只需要简单去除底部的打印 raft 或者 brim 就可以直接使用，不需要额外的打磨、后处理，普通的桌面级FDM 3D打印机就可以轻松制作，个人开发者可以根据自己的需求快速打印定制，小批量制作也不需要开模，成本极低。结构的尺寸边界经过精准校核，安装后不会超出开发板的原有轮廓尺寸，开发板仍然可以正常装入常规的亚克力保护壳、金属外壳中，不需要对原有外壳做额外的修改，适配性极强。

　　在实际的项目布线过程中，这款防护结构还可以起到辅助理线的作用，从排针接出的杜邦线可以顺着防护结构的侧壁整理走向，避免线缆杂乱交错，在多块开发板组合的项目中，清晰的布线也能大幅降低后期调试、维护的难度，排查线路时不会因为线缆杂乱碰掉其他接线。对于教学场景、电子实验室这类开发板流转使用频率较高的场景，这款防护结构可以大幅降低排针的损坏率，减少开发板的维护成本，很多教学场景中，学生初次使用开发板时很容易碰弯排针、造成异物短路，安装防护结构后可以大幅降低这类人为损坏的概率，延长开发板的使用寿命。
