适配3030铝型材的RPLidar带支架安装结构

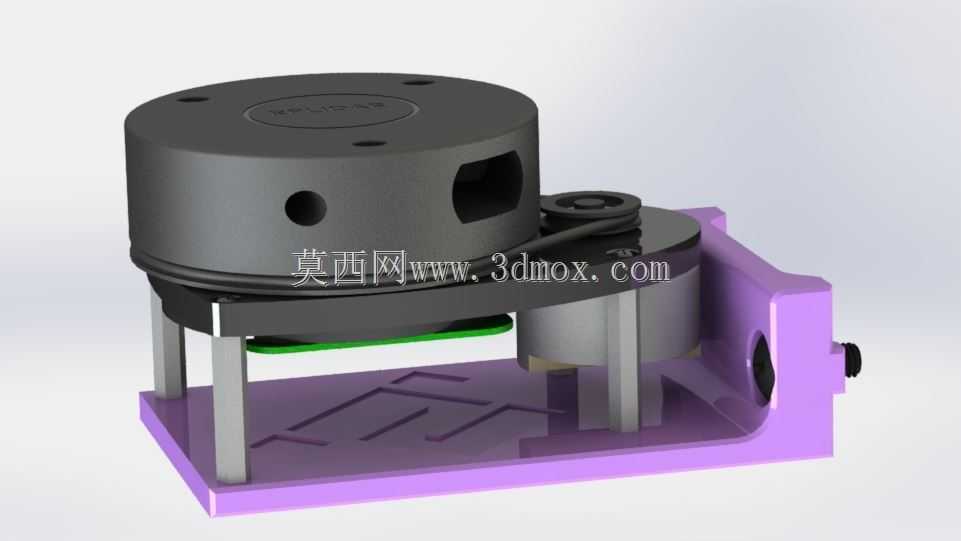

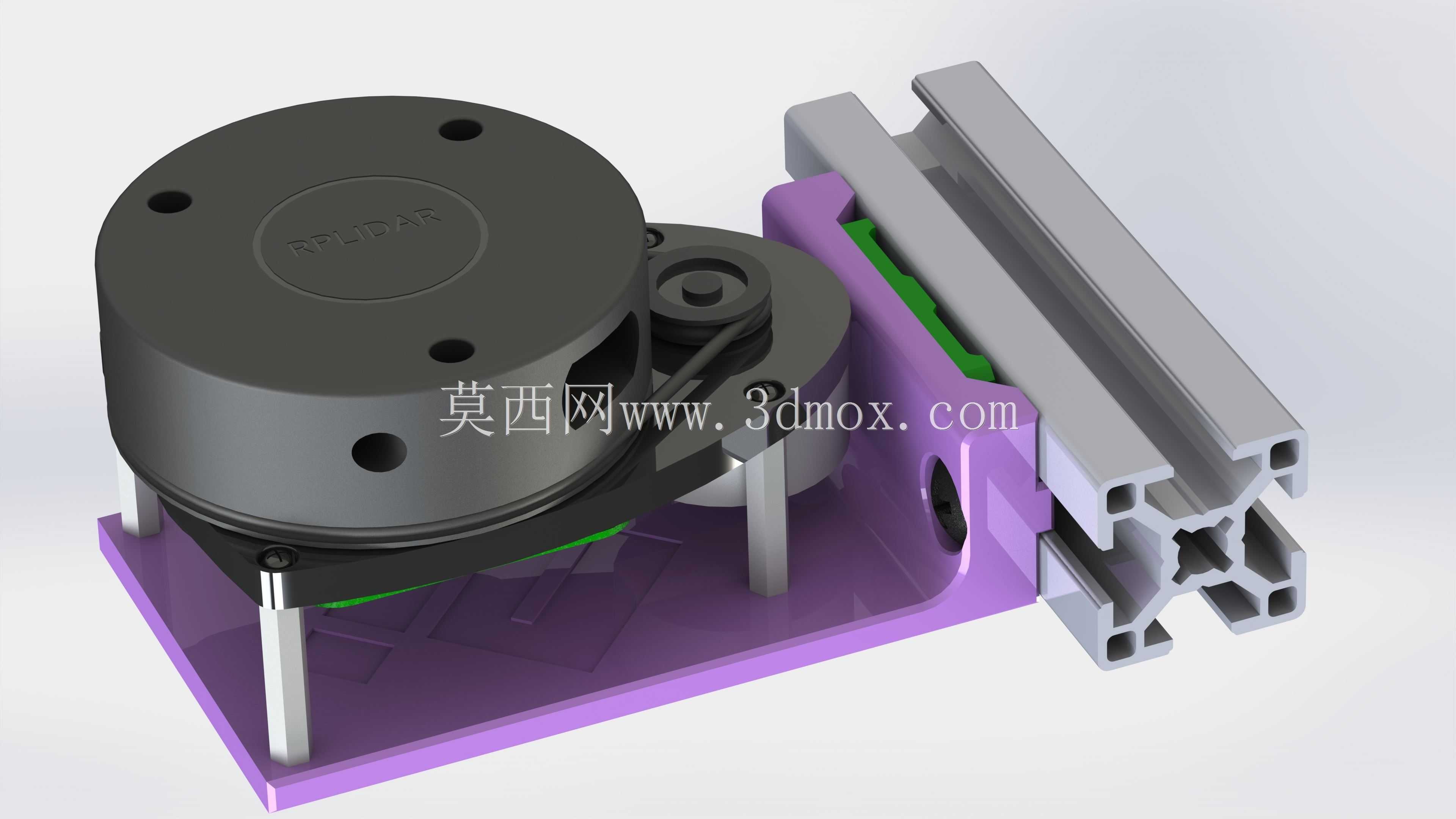

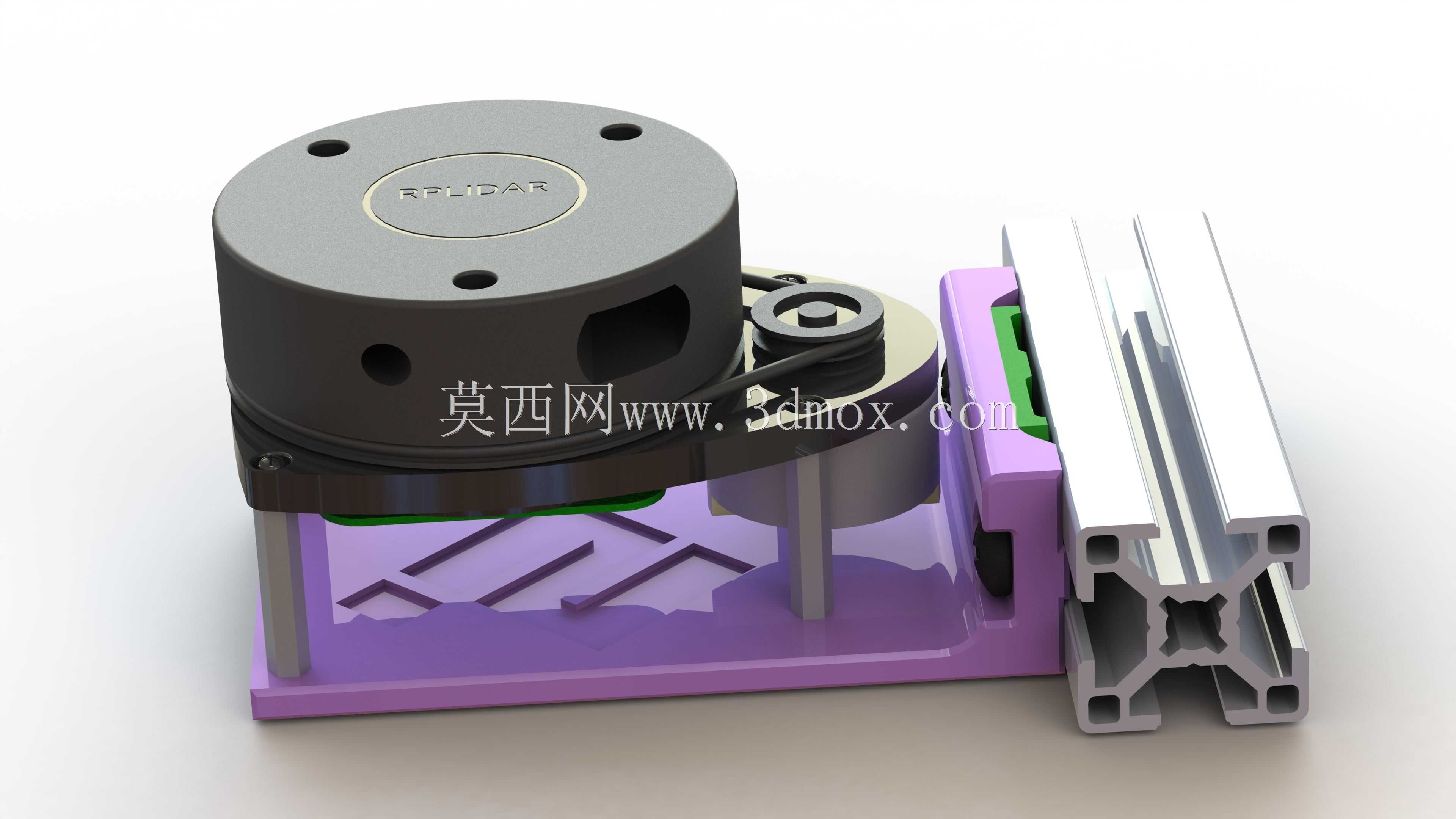

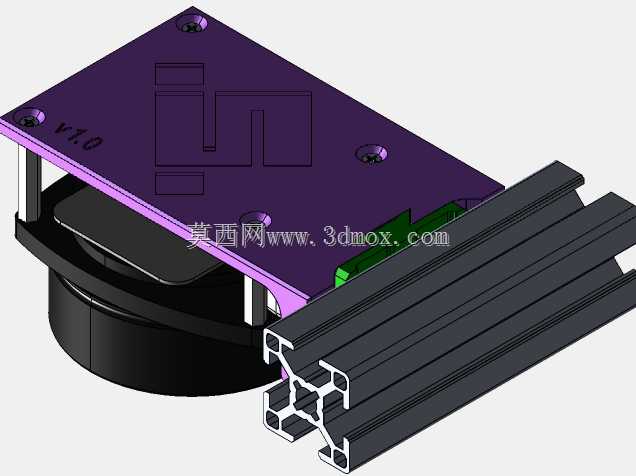

　　在移动机器人、AGV小车以及小型自主导航设备的搭建过程中，激光雷达的安装固定一直是结构设计环节需要重点考量的部分，尤其是采用标准3030铝型材搭建框架的设备，往往需要定制适配的安装支架来兼顾雷达固定可靠性、走线合理性以及型材装配的便捷性，这套适配Slamtec RPLidar的带支架安装结构，正是针对这类应用场景做的针对性设计。从实际使用场景来看，这类激光雷达多承担环境轮廓扫描、障碍物距离检测、SLAM建图导航的核心功能，安装时需要保证雷达旋转扫描面无遮挡，同时支架本身不能在雷达360度扫描范围内形成结构干涉，这套安装结构将雷达本体的固定位与铝型材卡接位做了错位布局，雷达主体抬升后完全探出铝型材安装面，

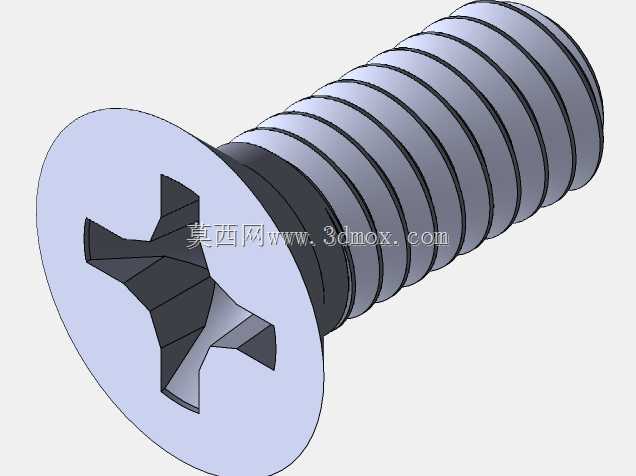

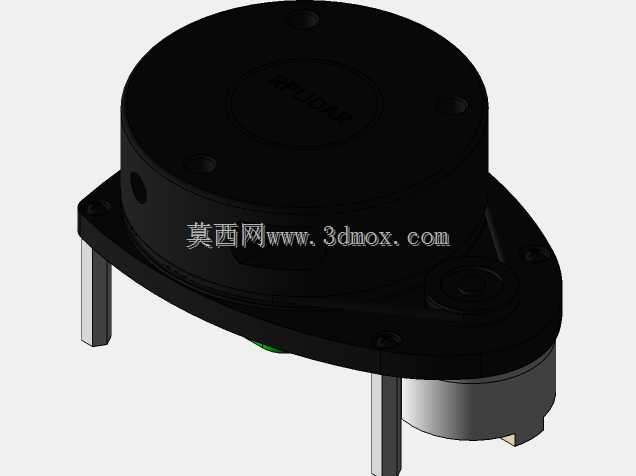

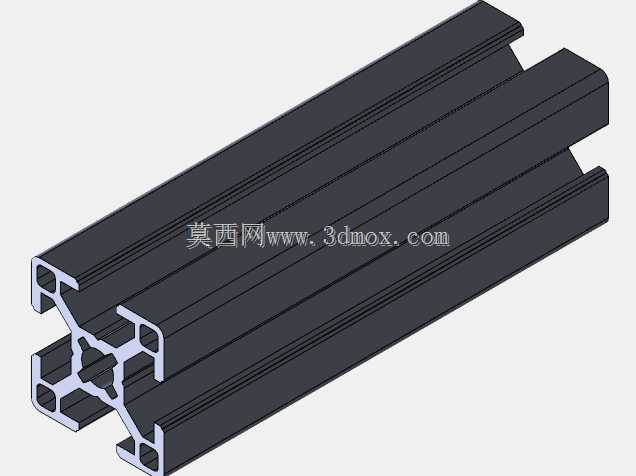

　　旋转扫描路径上没有多余结构遮挡，能保证雷达测距数据的完整性，不会因为支架遮挡产生无效点云。设计过程中针对安装边界做了多轮尺寸校核，首先匹配3030铝型材的槽口尺寸，卡接部分的凸台尺寸完全适配欧标3030型材的槽宽与槽深，不需要额外打孔就能通过标准T型螺栓完成锁紧固定，适配M6规格的型材连接螺钉，螺钉长度控制在12mm，既能够保证卡接块与型材槽的锁紧力足够，不会因为设备移动产生的振动出现支架松动偏移，也不会出现螺钉过长顶到型材内部其他走线或者结构件的问题。雷达本体的固定部分，匹配RPLidar A1系列的底部安装孔位，采用M2.5规格的沉头螺钉完成雷达与支架的连接，螺钉长度6mm，沉头孔做了深度适配，螺钉锁紧后头部完全埋入支架安装面，

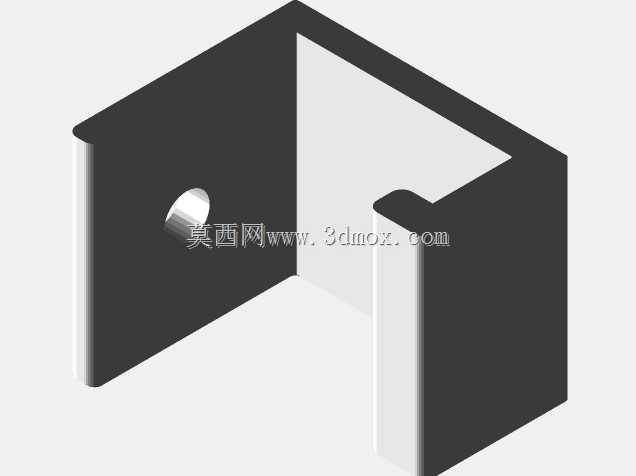

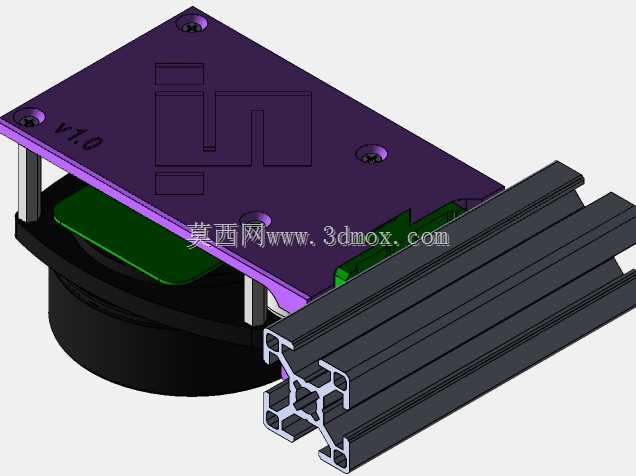

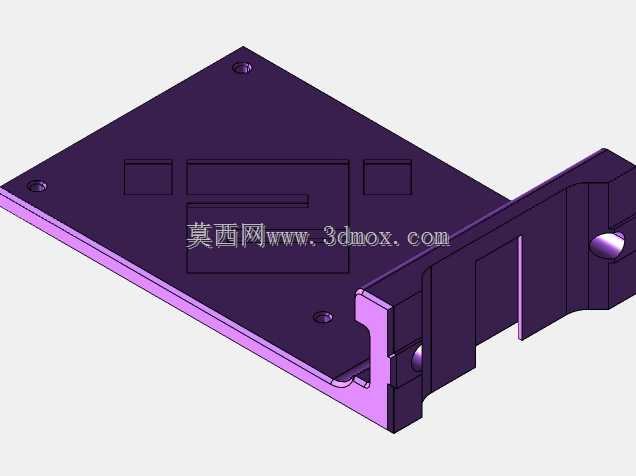

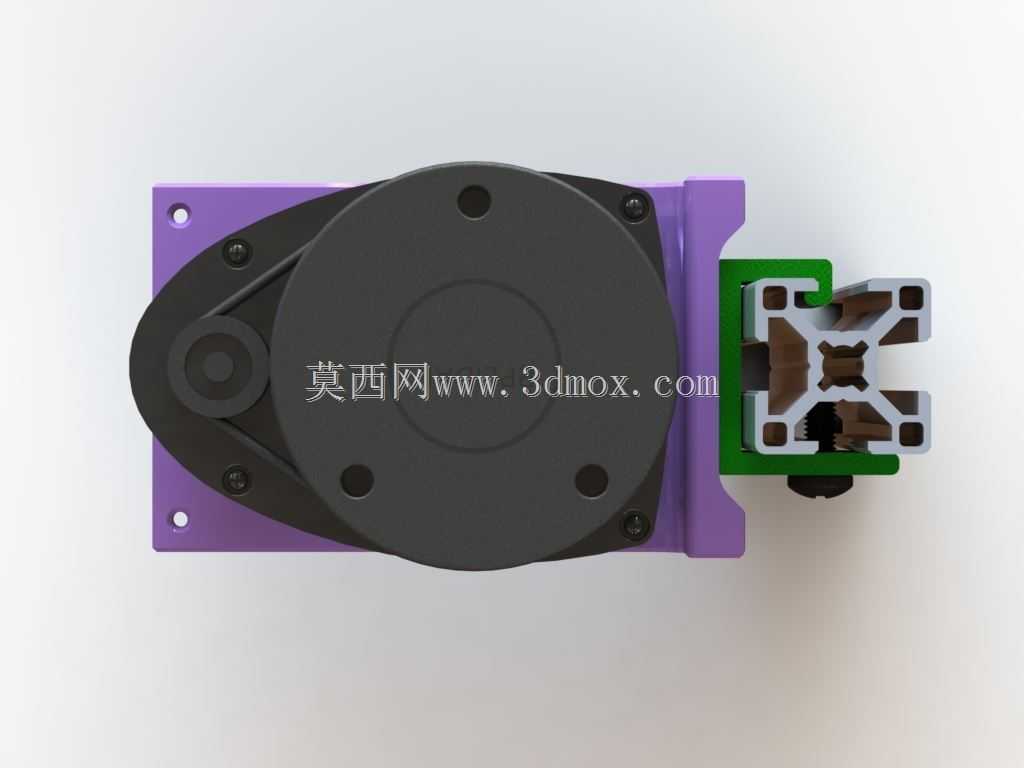

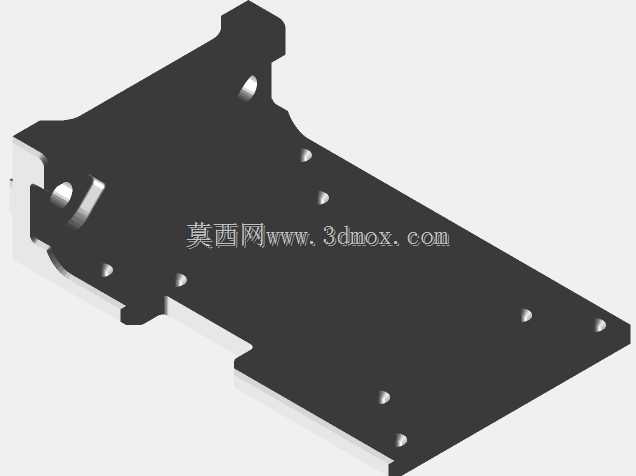

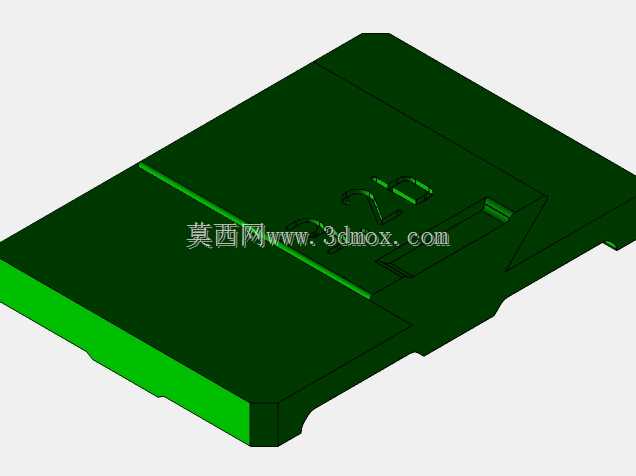

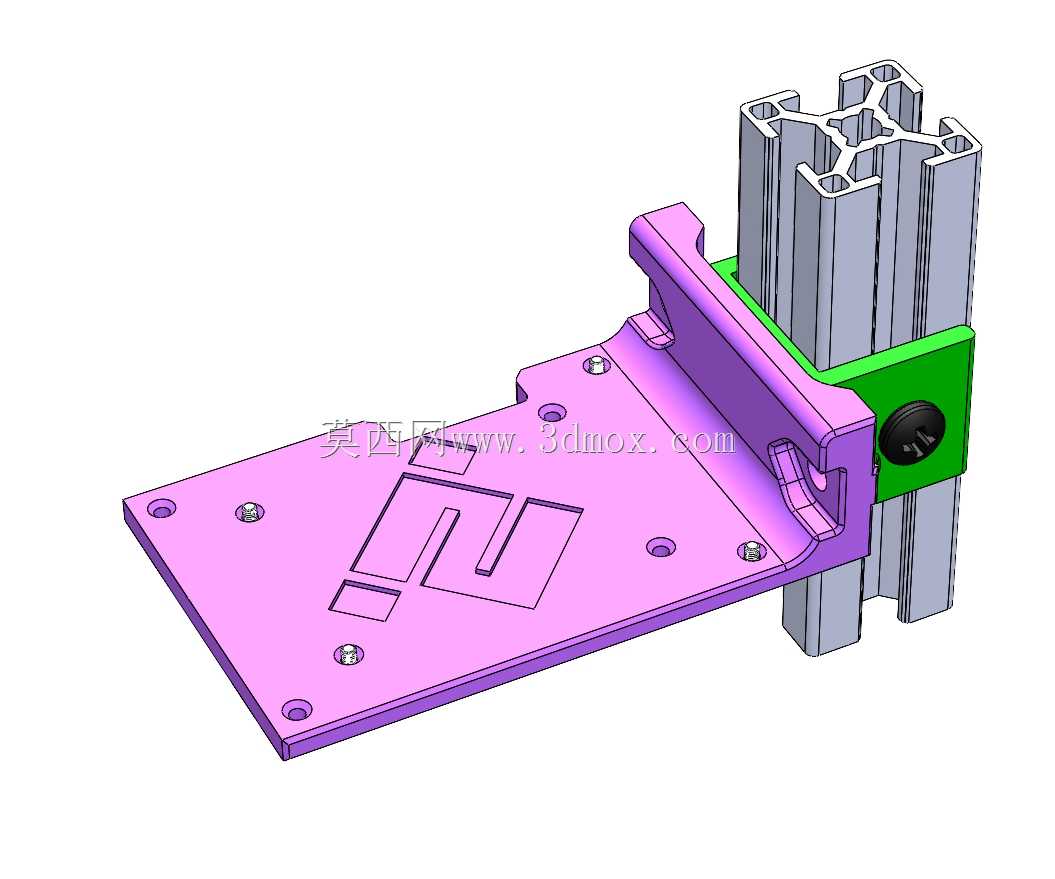

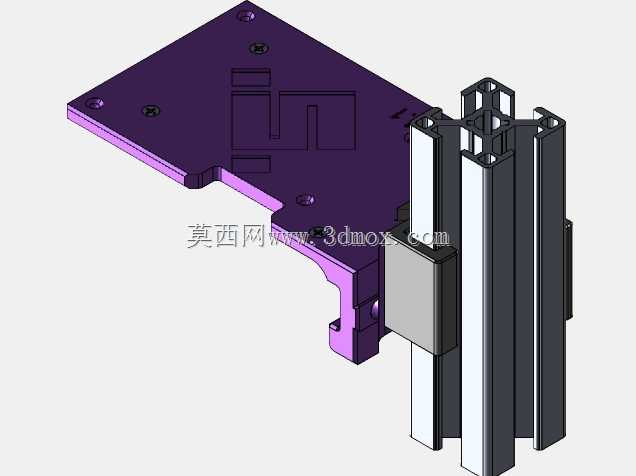

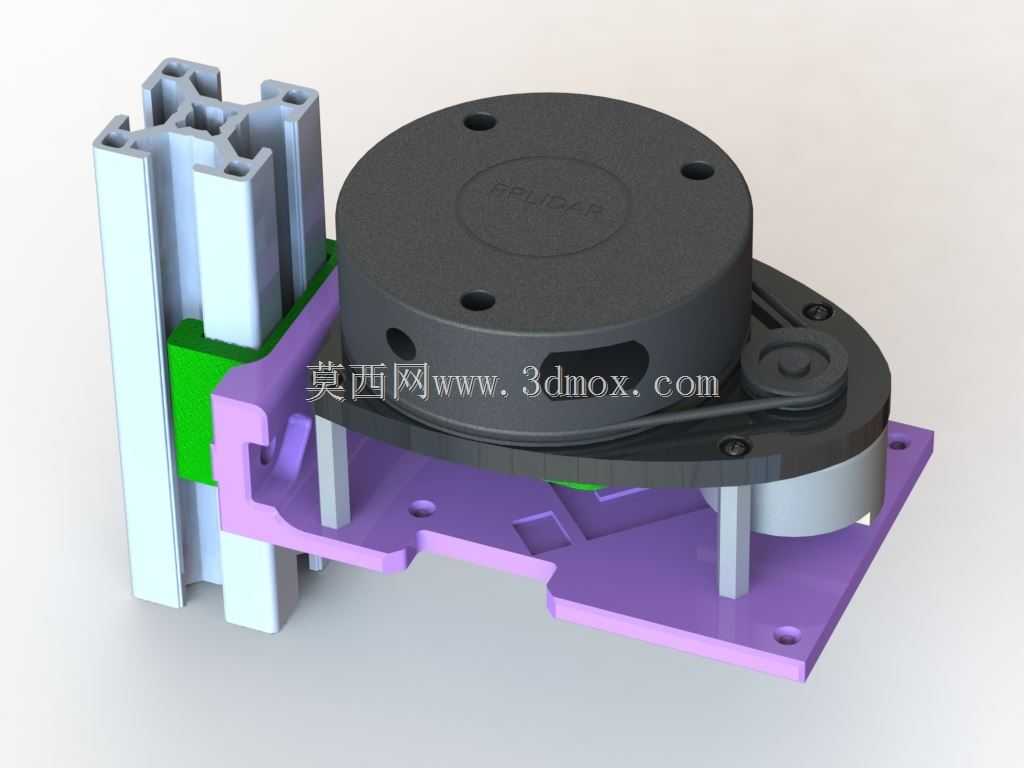

　　不会出现凸起顶到雷达底部电路板的情况，同时预留了雷达出线的缺口，雷达的供电与通讯线材可以从支架侧边的走线槽顺到铝型材的槽内完成布线，避免线材外露被旋转的雷达部件剐蹭，也能让整体设备外观更规整。这套支架分为两个功能部分，紫色的主体承托结构负责固定雷达本体以及和铝型材的卡接，绿色的辅助压块用来锁紧雷达底部的定位凸台，两个部件都可以采用3D打印工艺制作，打印时不需要额外添加支撑，安装面的平面度公差控制在0.2mm以内，能够保证雷达安装后扫描平面的水平度，避免因为安装倾斜导致的测距数据偏差。实际装配时，只需要先将绿色压块卡入铝型材对应槽位，再把紫色主体支架的卡接凸台对准型材槽推入，穿入M6螺栓完成初步预紧，

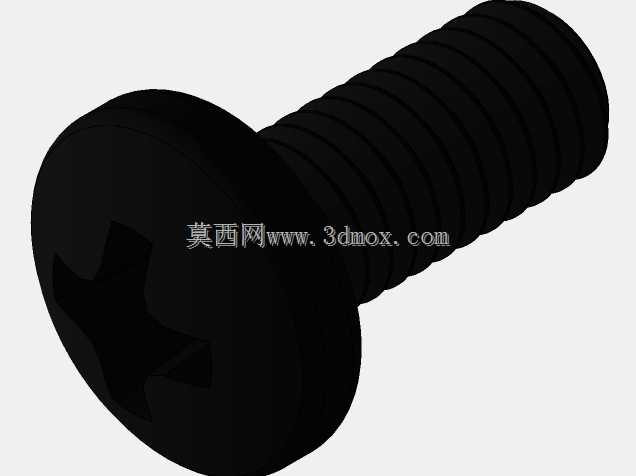

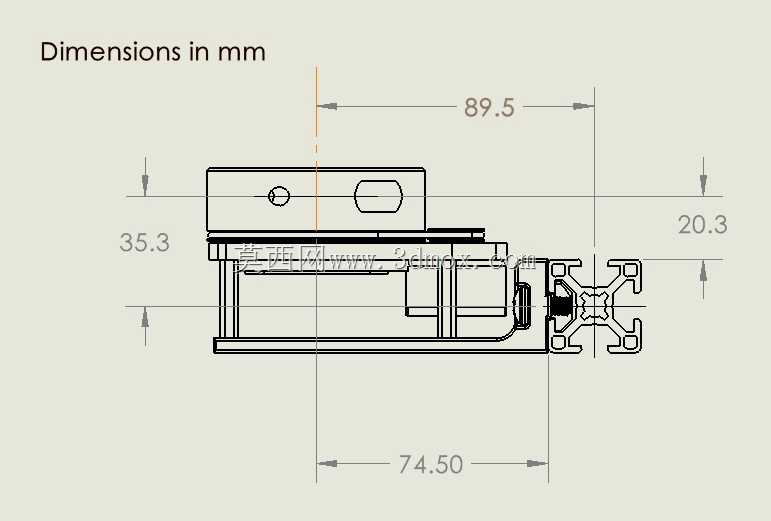

　　调整好雷达的朝向角度之后再锁紧螺栓，最后将雷达放置在支架承托面上，拧入底部的M2.5沉头螺钉就完成了全部装配，整个过程不需要复杂的工装，单人五分钟内就能完成全部安装操作。考虑到移动机器人运行过程中会存在持续振动，支架和雷达的接触面做了0.1mm的过盈配合定位凸台，雷达放置后能够自动对中，不会因为长期振动出现雷达位置偏移，同时支架和铝型材的接触面上做了防滑齿结构，螺栓锁紧后支架和型材之间的静摩擦力足够抵抗设备启停、转向时产生的剪切力，不会出现支架沿型材方向滑动的问题。另外设计时也考虑了可选配件的安装空间，预留了黑色减震螺钉的安装位，如果设备运行振动较大，可以加装减震螺钉来过滤传导到雷达上的高频振动，进一步提升雷达扫描数据的稳定性，减少点云出现噪点的概率。从安装边界来看，整套结构安装完成后，超出3030铝型材表面的高度控制在合理范围内，不会因为支架过高导致设备整体重心上移，影响移动设备的运行稳定性，雷达扫描面距离型材安装面的高度经过反复验证，既能够避开型材本身以及型材上安装的其他结构件的遮挡，也不会让雷达位置过高容易被外界物体碰撞损坏。
