六轴多关节桌面级机械臂结构设计

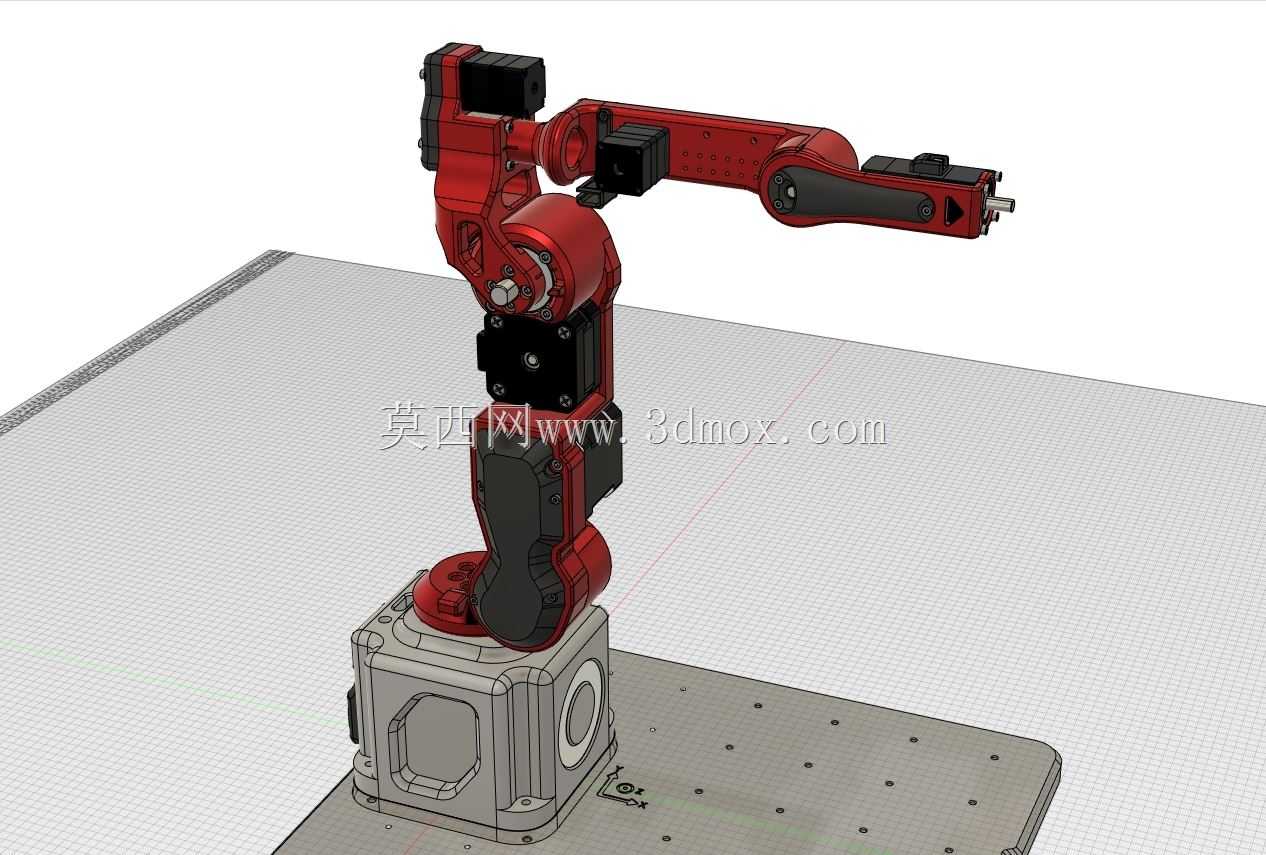

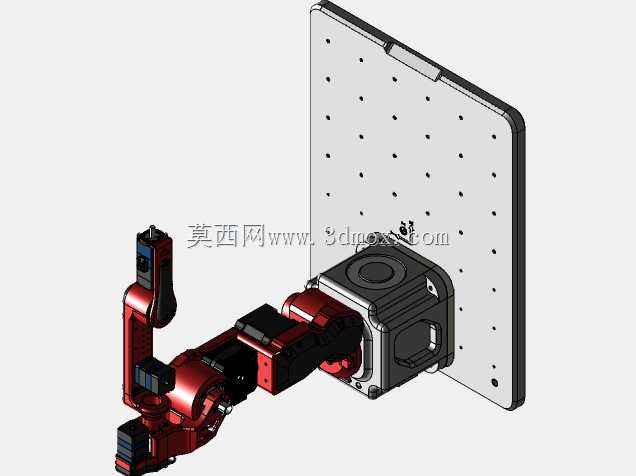

　　这款六轴串联式机械臂的结构设计，面向小型自动化作业场景的轻量化需求打造，可覆盖桌面级工位的全空间作业范围，适配小负载搬运、精密装配、教学实训、视觉分拣等多类实际工况。从结构布局来看，该机械臂采用经典六自由度串联构型，底座为方形安装基座，预留了标准的安装孔位阵列，可直接固定在铝型材工作台、钢制工装台面等常见作业平台上，安装边界可适配多数小型自动化工位的台面尺寸，无需额外定制转接安装板。底座内置第一轴回转机构，可实现整臂360度水平方向回转，覆盖工位周边环形作业范围；大臂与底座通过第二轴俯仰关节连接，承担整臂的主要抬升动作，关节处采用交叉滚子轴承承载径向与轴向复合载荷，保证大臂俯仰过程的刚性，避免末端作业时出现抖动。

　　小臂与大臂通过第三轴俯仰关节连接，配合第二轴动作可实现末端在垂直平面内的大范围位置调整，小臂内部预留了走线槽空间，可将伺服电机的动力线、编码器线内置排布，避免外部走线在关节运动过程中出现拉扯、磨损问题，提升设备长期运行的可靠性。腕部集成三个正交布置的回转关节，分别实现小臂末端的俯仰、回转、旋转动作，可调整末端执行器的任意空间姿态，满足不同角度的装配、拾取作业需求，腕部末端预留了标准的执行器安装法兰，可快速适配夹爪、吸盘、焊笔、点胶头等不同作业工具，无需对腕部结构做二次改造。从设计思路上，该机械臂的关节驱动采用伺服电机配合谐波减速器的传动方案，每个关节的驱动模块集成在对应臂段的结构内部，既保证了关节传动的精度与回程间隙控制，

　　又通过模块化的关节设计降低了后期维护的难度，单个关节出现故障时可单独拆解更换，无需整臂拆解。臂体主体采用高强度铝合金加工成型，在保证结构刚性满足1kg以内负载作业需求的前提下，尽可能降低臂体自身重量，减小关节驱动的负载余量，提升关节运动的响应速度。臂体的外观走线全部做了内置隐藏处理，外部仅在关节活动处预留柔性线缆的弯曲余量，既避免作业过程中线缆与周边设备、工件发生剐蹭，也让整臂的外观更整洁。在实际应用中，这类小型六轴机械臂可直接部署在电子装配生产线的工位上，完成PCB板插件、小型元器件分拣、螺丝锁付等重复度高的精密作业，也可用于职业院校的工业机器人教学实训场景，帮助学员掌握串联机器人的运动学原理、示教编程、点位调试等实操技能，

　　还可搭配视觉检测模块搭建桌面级视觉分拣工作站，完成零散工件的识别、拾取、分类摆放作业。安装时需注意底座安装面的平面度公差控制在0.1mm以内，避免底座安装变形导致第一轴回转过程中出现卡滞、精度偏差；关节处的限位结构可根据实际作业范围调整机械限位块的位置，避免关节运动超程导致内部线缆拉扯或者臂体碰撞周边设备。末端执行器安装时需保证法兰面的同轴度偏差不超过0.05mm，避免高速运动时末端出现偏心振动，影响作业精度。该机械臂的作业半径可覆盖以底座中心为圆心、臂展长度为半径的半球形空间，可满足多数桌面工位的作业范围需求，无需额外增加外部行走轴即可完成工位内全范围的作业动作。
