适配铝型材的舷窗拉杆支架优化结构

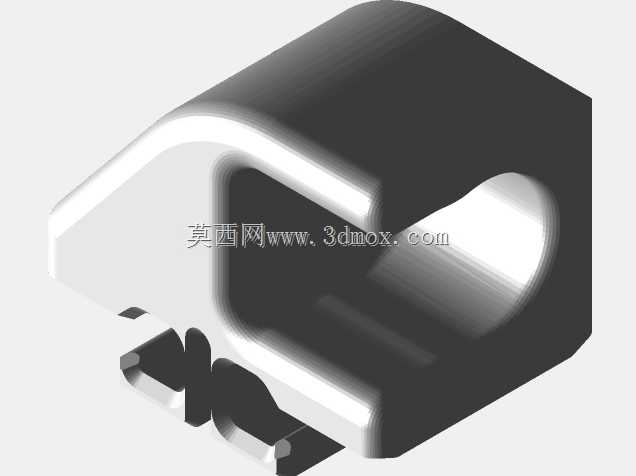

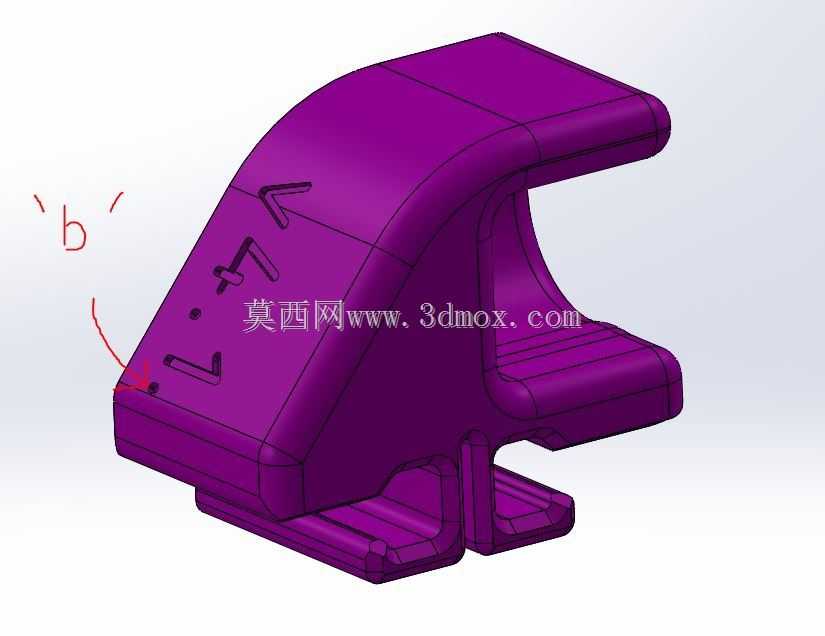

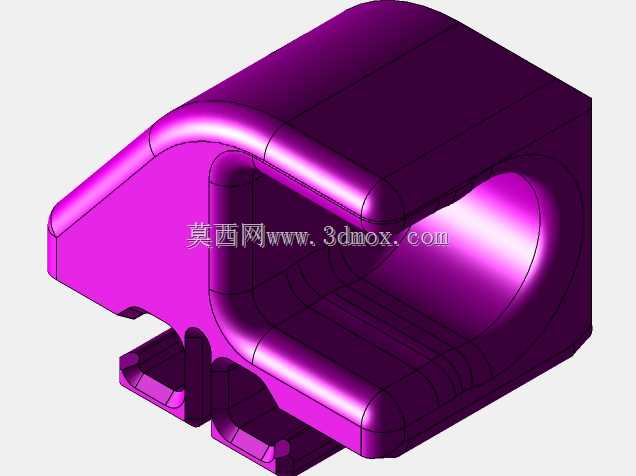

　　这款适配工业铝型材的拉杆支架，主要面向小型移动作业平台的舷窗开合支撑场景，替代原有适配欧标2020铝型材的标准拉杆支架，解决东南亚区域本地采购铝型材尺寸偏差带来的装配干涉问题。从实际装配逻辑来看，常规铝型材拉杆支架的支腿深度普遍为2.3mm，支腿宽度与型材卡槽的配合间隙控制在0.2mm以内，一旦本地挤压生产的铝型材卡槽尺寸出现公差偏移，就会出现支架卡入困难、装配后旷量过大的问题，甚至在舷窗反复开合过程中出现支架脱出的风险。设计过程中首先调整了支腿的嵌入深度，将原有2.3mm的嵌入尺寸延伸至3.0mm，保证即使型材卡槽深度存在0.5mm以内的挤压公差，支架支腿依然能够完全卡入型材卡槽的承载面，避免支腿悬空导致的受力断裂问题。

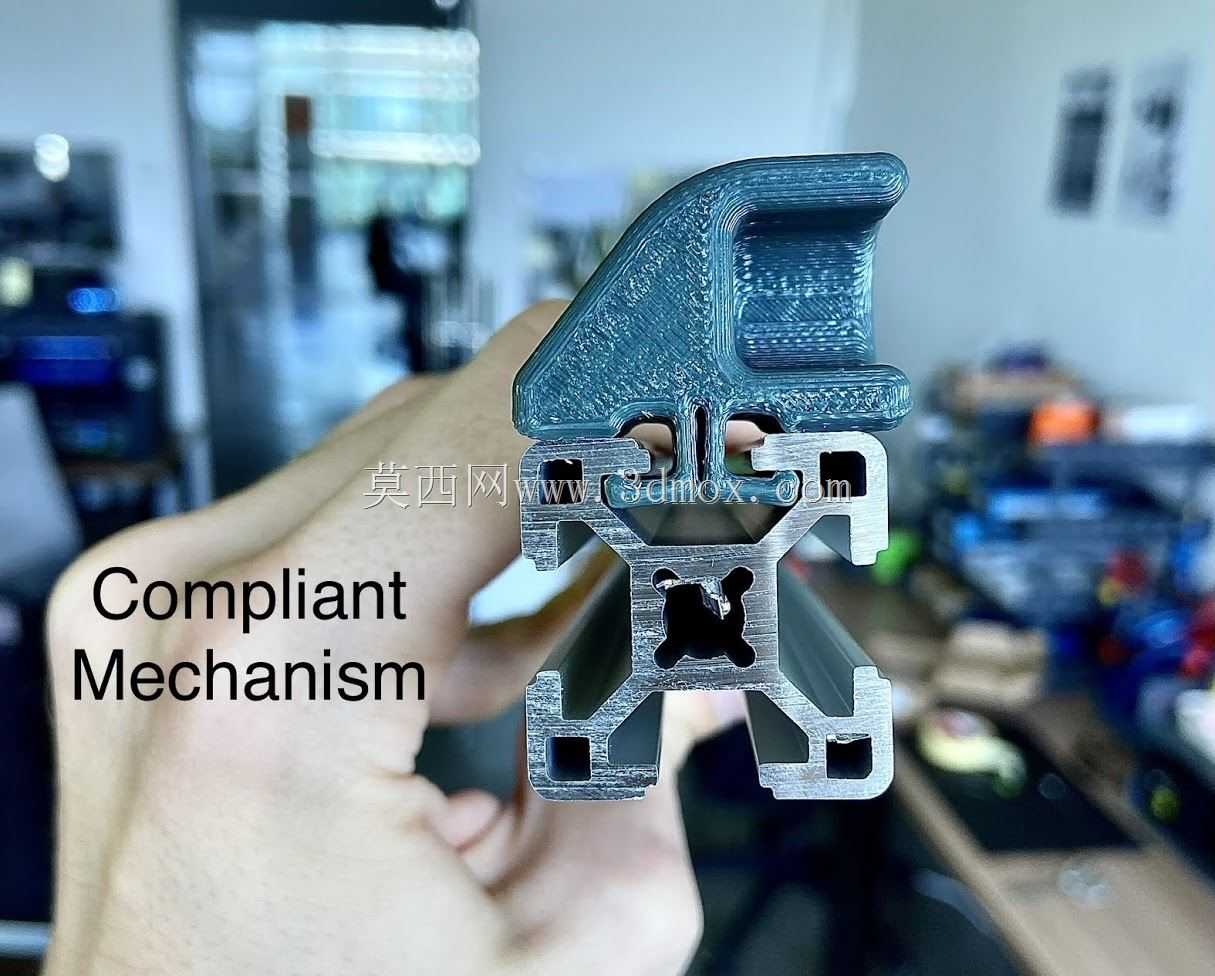

　　同时针对本地铝型材卡槽宽度普遍偏窄0.5mm的实际情况，将支腿的配合宽度收窄0.5mm，同时在支腿与支架主体的衔接位置增加0.3mm的圆弧过渡，避免应力集中导致的支腿断裂。整个支架采用柔性机构的设计思路，主体的卡接位置不需要额外的紧固件，依靠自身的弹性变形即可卡入铝型材的T型槽内，装配过程不需要额外工具，直接按压即可完成固定，拆卸时只需要用平口螺丝刀撬动支腿的弹性让位槽即可快速拆下，非常适合舷窗这类需要频繁调整开合角度、定期维护的场景。从安装边界来看，支架整体的外轮廓完全贴合铝型材的外表面，突出型材表面的高度控制在12mm以内，不会在舷窗闭合时与窗体边框产生干涉，支架的拉杆连接孔位与原有标准支架的孔位完全通用，

　　不需要对原有舷窗的拉杆结构做任何修改，可直接替换原有损坏或者适配不良的支架。在受力特性上，支架的主体受力截面做了等强度优化，在卡接位置的壁厚控制在2.5mm，既保证了卡入时的弹性变形量，又能承受舷窗开合时最大15N的拉杆拉力，经过反复开合测试，在1000次循环开合后，支架的弹性变形量依然保持在0.1mm以内，不会出现松弛脱落的问题。针对舷窗使用场景可能存在的潮湿、盐雾环境，支架的结构没有设计容易积灰积水的死角，所有的转角位置都做了圆角过渡，即使在户外高湿度环境下使用，也不会因为积水积尘导致卡接位置锈蚀卡滞。从实际适配性来看，调整后的尺寸不仅适配本地采购的非标挤压铝型材，也能兼容标准的欧标2020铝型材，支腿宽度收窄后，

　　与标准型材卡槽的配合间隙控制在0.7mm，装配时的容错率更高，即使铝型材在切割过程中出现卡槽边缘的轻微毛刺，也不会影响支架的正常卡入。在结构细节上，支架与拉杆连接的位置设计了1.5mm的限位凸台，拉杆装配后凸台会卡入拉杆端部的限位槽内，避免拉杆在开合过程中出现轴向窜动，减少拉杆与支架连接位置的磨损。整个支架的设计完全围绕实际采购物料的公差特性做适配调整，没有追求过高的尺寸精度要求，即使采用FDM3D打印工艺制作，也能满足装配使用要求，不需要高精度的机加工或者开模生产，非常适合小批量定制、现场快速替换的使用场景，在小型移动机器人平台、户外设备检修舱门、轻型设备防护窗等场景下都能适用。
