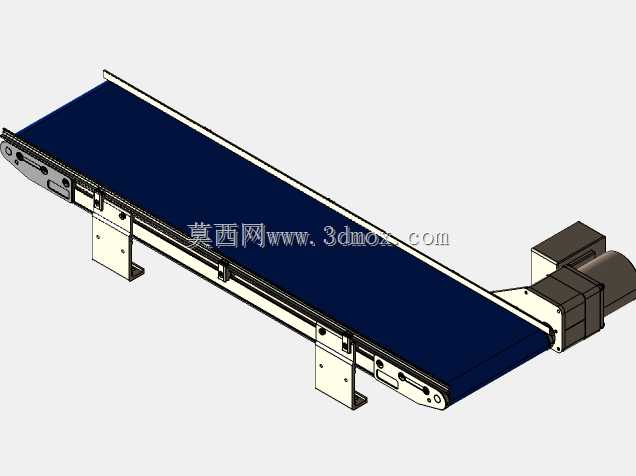

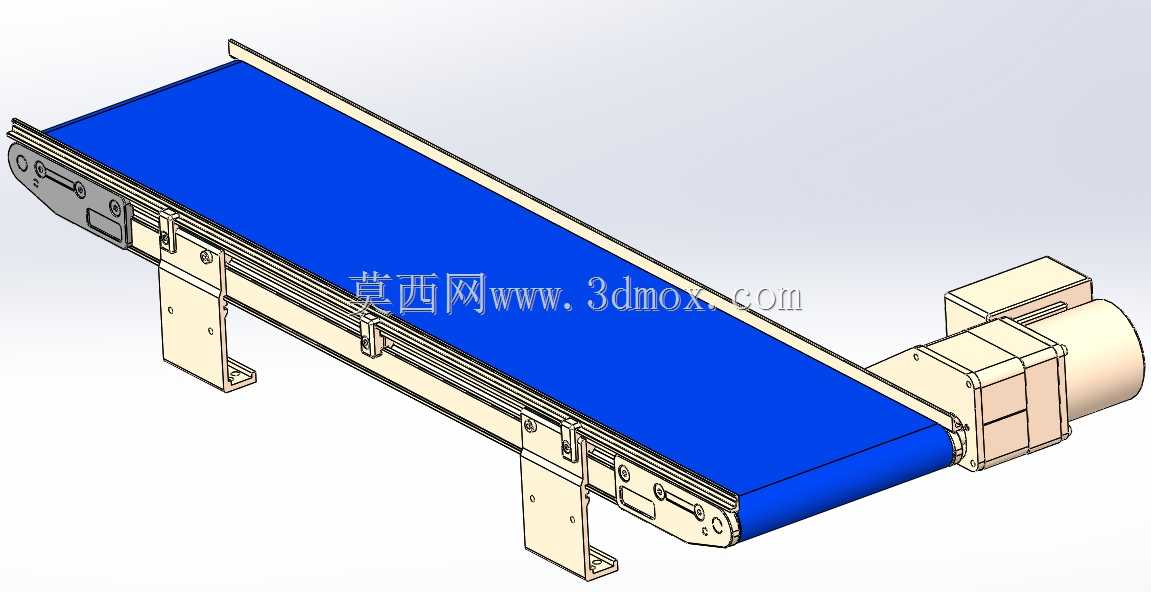

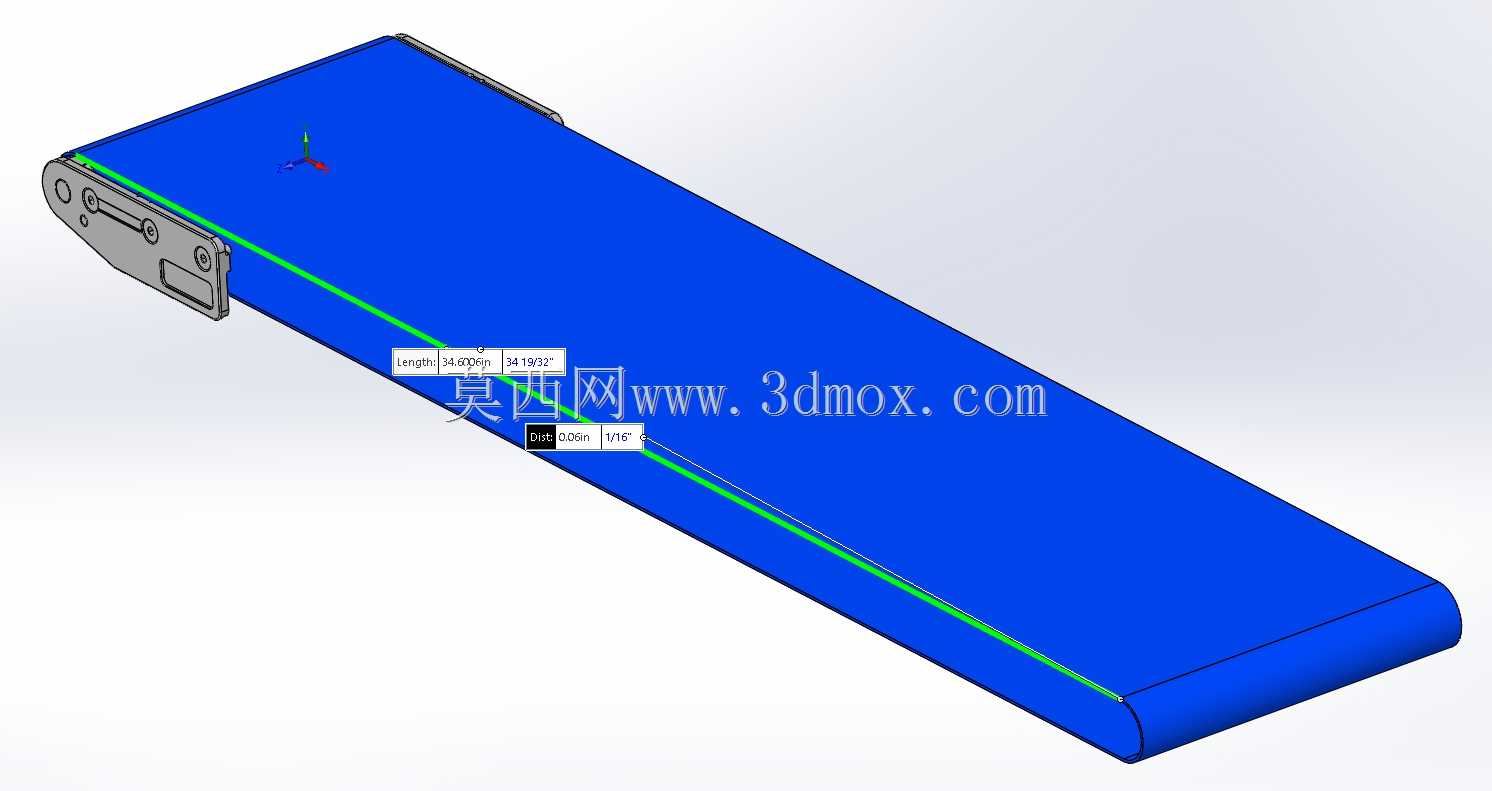

麦克马斯特参考款轻型皮带输送结构

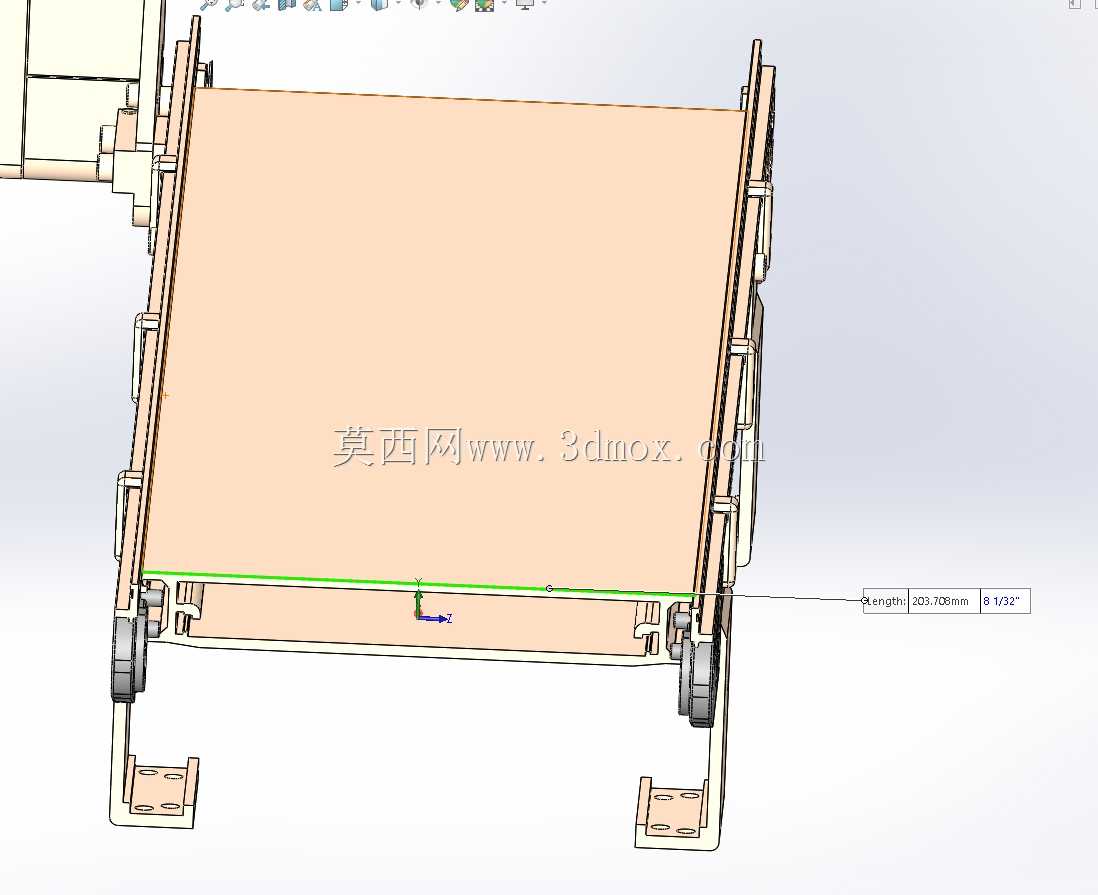

　　这款轻型皮带输送结构，最初的设计参考源自麦克马斯特的成熟商用输送单元，核心适配场景是移动机器人的上下料接驳环节，在3C电子小件分拣、实验室样本转运、轻型加工工位间物料传递这类负载不大但对安装空间、运行稳定性有要求的场景里，适配性极强。不同于重型输送设备需要预埋地脚、搭建大型机架的设计逻辑，这款输送单元从一开始就瞄准了紧凑空间内的快速部署需求，整体机架采用折弯钣金拼合结构，没有多余的冗余支撑，两侧的安装支脚做了腰型孔设计，既可以根据现场接驳高度调整整机安装高度，也能适配不同AGV、移动机器人的顶部载台安装孔位，不需要额外做过渡转接板就能完成固定。

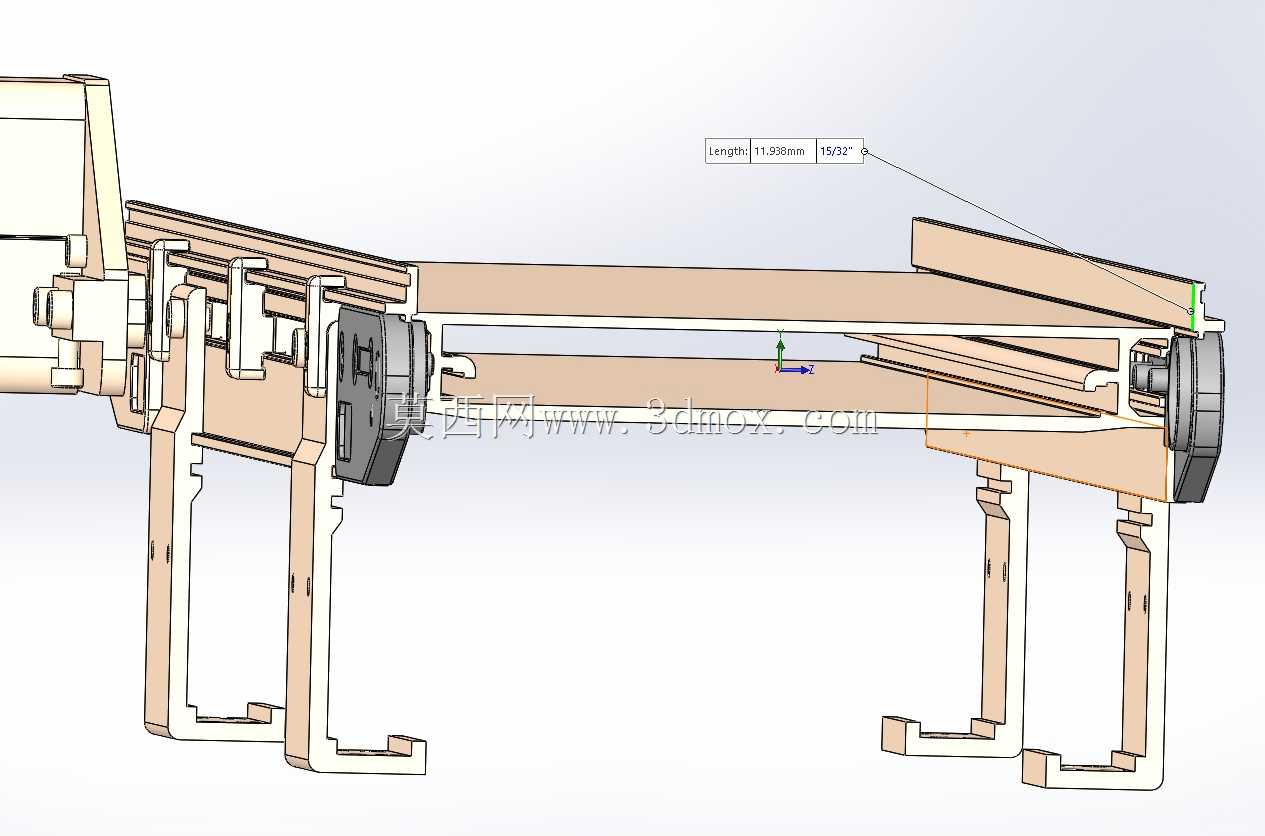

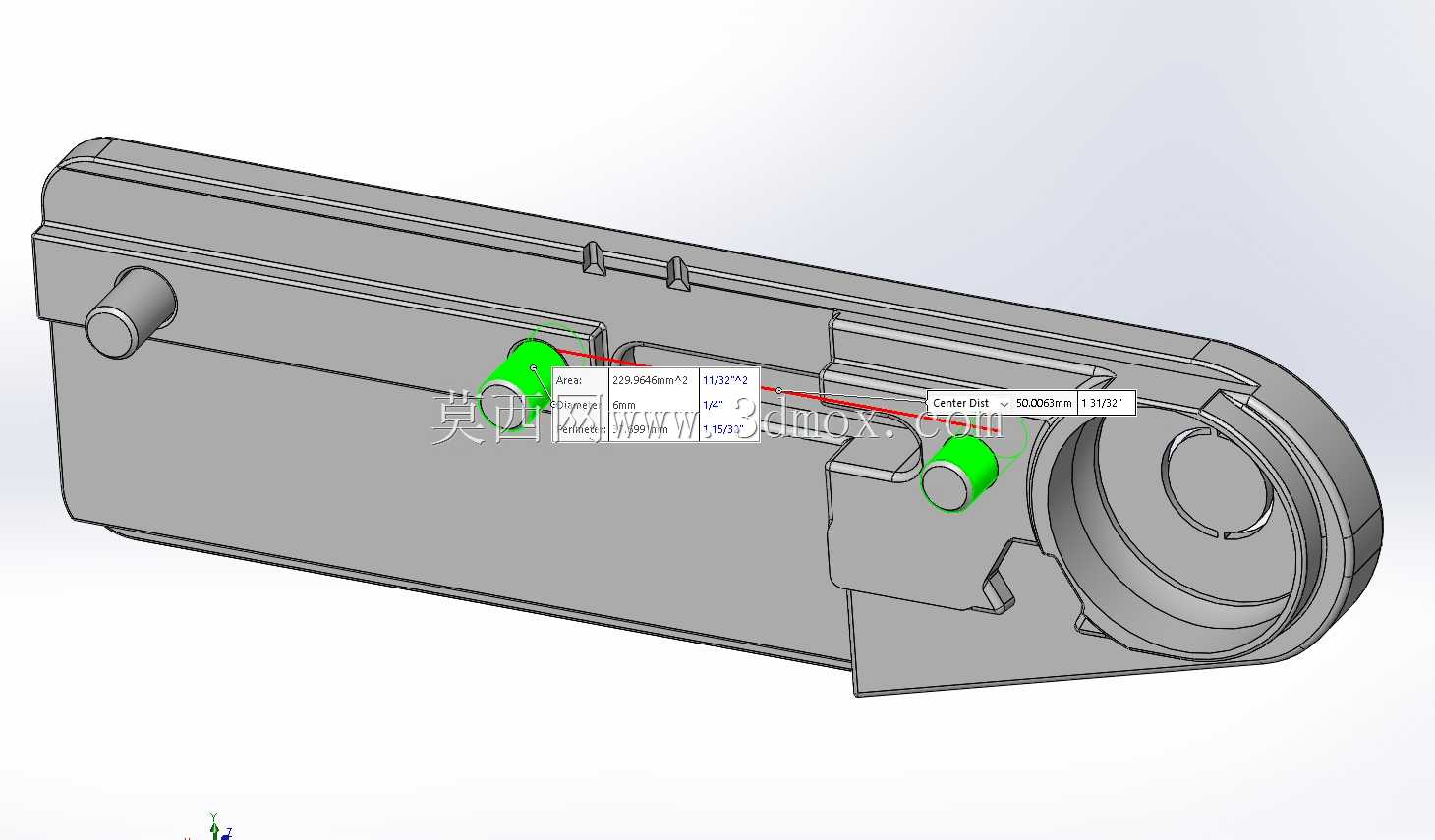

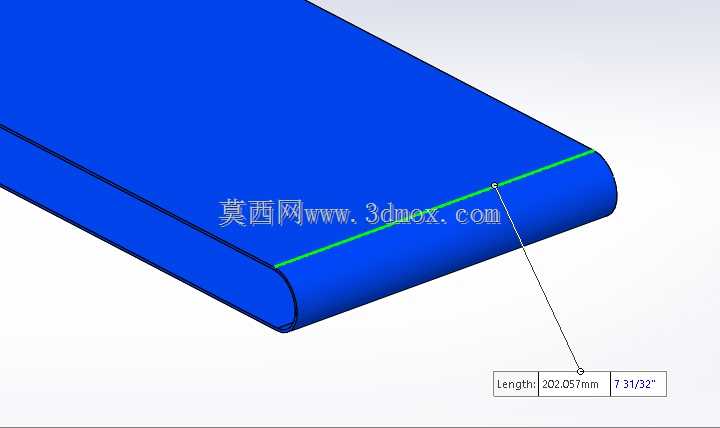

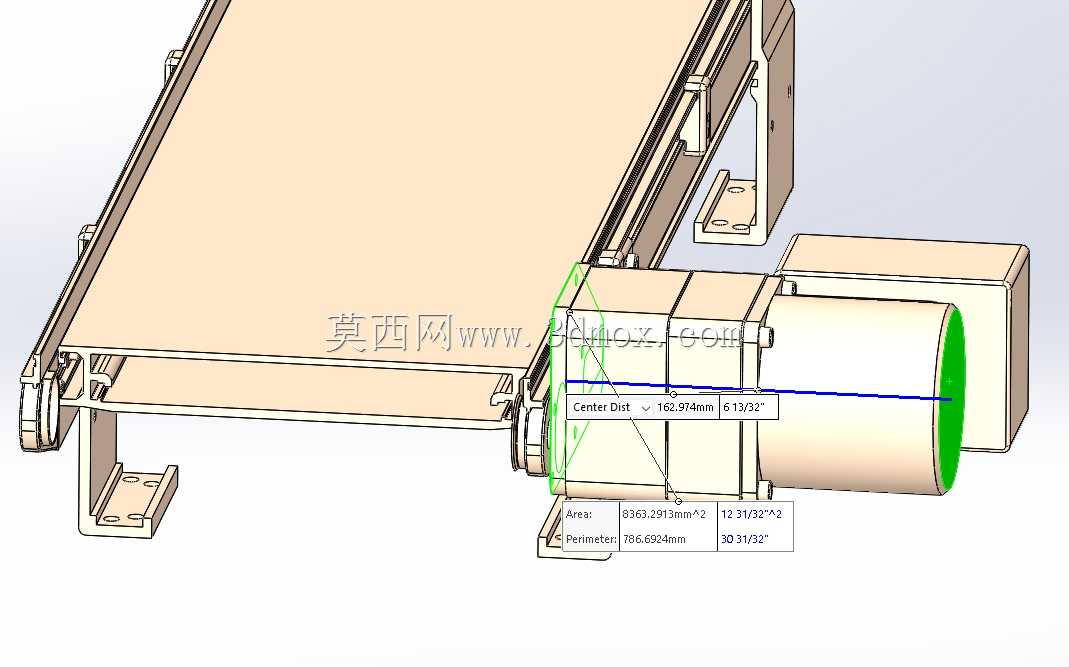

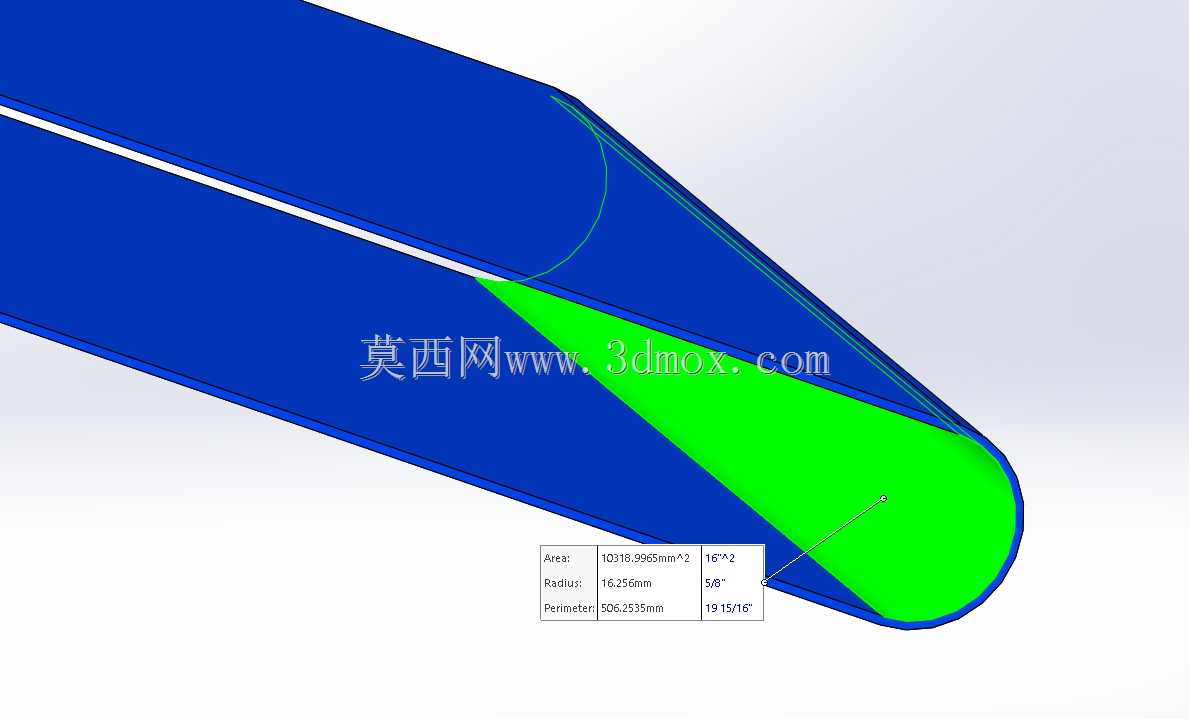

　　从功能实现逻辑来看，整机采用端部驱动的布局形式，驱动端集成了减速动力单元，直接和主动辊筒连接，省去了额外的链传动、带传动冗余结构，既压缩了端部的整体尺寸，也减少了传动环节的能量损耗与故障点，从动端则设计了张紧调节结构，通过端部的调节螺钉就能调整皮带张紧度，同时纠正皮带运行过程中的跑偏问题，日常维护不需要拆解整机机架，只需要松开端部锁止螺母就能完成调整，对于需要频繁换线、调整工位的柔性生产场景来说，这种设计能大幅降低运维的时间成本。皮带表面采用深蓝色哑光PVC材质，摩擦系数适中，既可以保证纸质包装盒、小型塑料工件、电子料盘这类轻型物料在输送过程中不会出现打滑偏移，也不会因为摩擦力过大导致物料接驳时出现卡滞，皮带下方全程布置了光滑的托板支撑，避免长距离输送时皮带下垂导致的物料跳动，即使是放置尺寸较小的薄片类零件，也能保证输送过程平稳无卡顿。

　　在安装边界的设计考量上，整机的宽度方向尺寸控制得非常紧凑，两侧机架的外沿距离皮带边缘仅预留了皮带运行的必要间隙，没有突出的安装结构，在多台输送单元并排布置、或者和其他工位设备紧密拼接的时候，不会出现结构干涉，设备的整体高度也做了压低处理，驱动端的动力单元采用侧装布局，没有突出于输送面上方，不会遮挡物料输送路径，也不会和移动机器人顶部的顶升、移载机构产生运动干涉。支脚的安装位置做了内收设计，当设备固定在移动机器人顶部时，支脚不会超出机器人的外轮廓尺寸，避免机器人在行进、转向过程中支脚和周边障碍物产生碰撞。

　　设计过程中对标准件的选型做了统一规范，所有的连接螺钉、辊筒轴承、皮带轮规格都采用市面通用的标准型号，用户在后期维护更换配件的时候，不需要定制特殊规格零件，直接采购标准件就能完成替换，大幅降低了全生命周期的使用成本。整机的结构没有复杂的曲面或者特殊加工工艺，所有钣金件都可以通过常规激光切割、折弯工艺完成加工，辊筒采用标准圆管加工两端轴头即可，不需要投入特殊的模具或者加工设备，小批量制作的成本非常可控，对于自动化集成商来说，不管是做项目样机还是批量配套移动机器人使用，都能快速完成加工组装，缩短项目交付周期。

　　实际使用场景中，这款输送结构除了配套移动机器人做移载接驳之外，也可以单独作为小型工作台之间的物料传递线使用，比如在小型装配工位之间传递组装完成的小件产品，或者在检测设备的上下料位置做短距离输送，因为整体重量较轻，两个人就能完成整机的搬运移位，不需要借助吊装设备，非常适合柔性生产车间里需要频繁调整布局的使用需求。设备运行过程中噪音极低，因为驱动单元和辊筒之间直连，没有多余的传动碰撞，即使是在安静的实验室、办公区附近的生产区域使用，也不会产生超标的噪音污染。皮带的运行速度可以通过配套的驱动调速器进行调整，能够匹配不同生产节拍的接驳需求，不管是需要快速转运的流水线场景，还是需要慢速精准对位的检测上下料场景，都能通过调整转速满足使用要求。
