SCUTTLE煤斗输送机器人原型结构设计

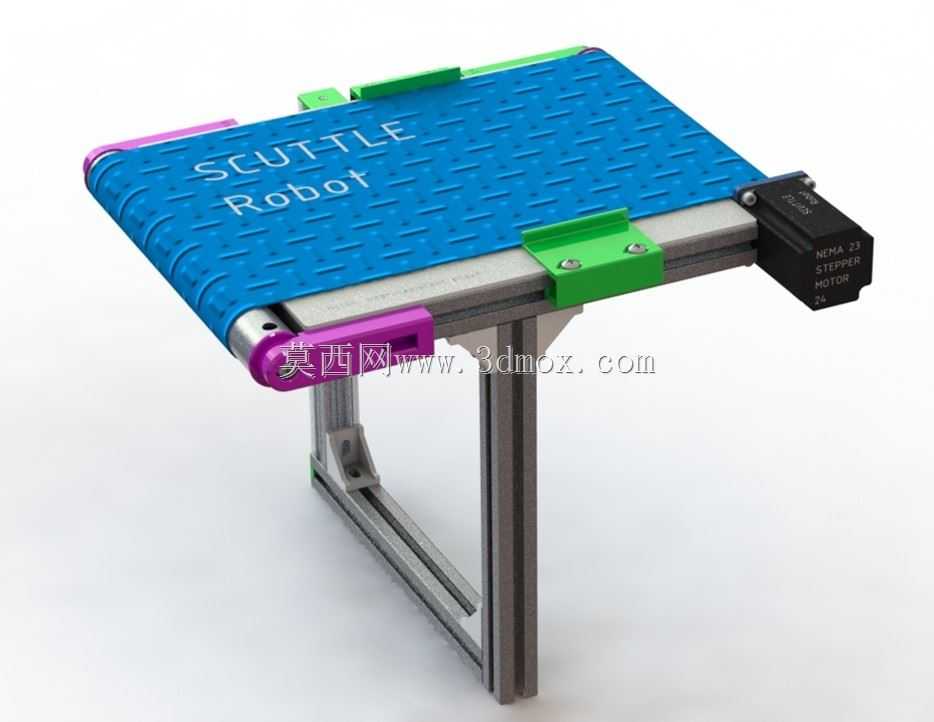

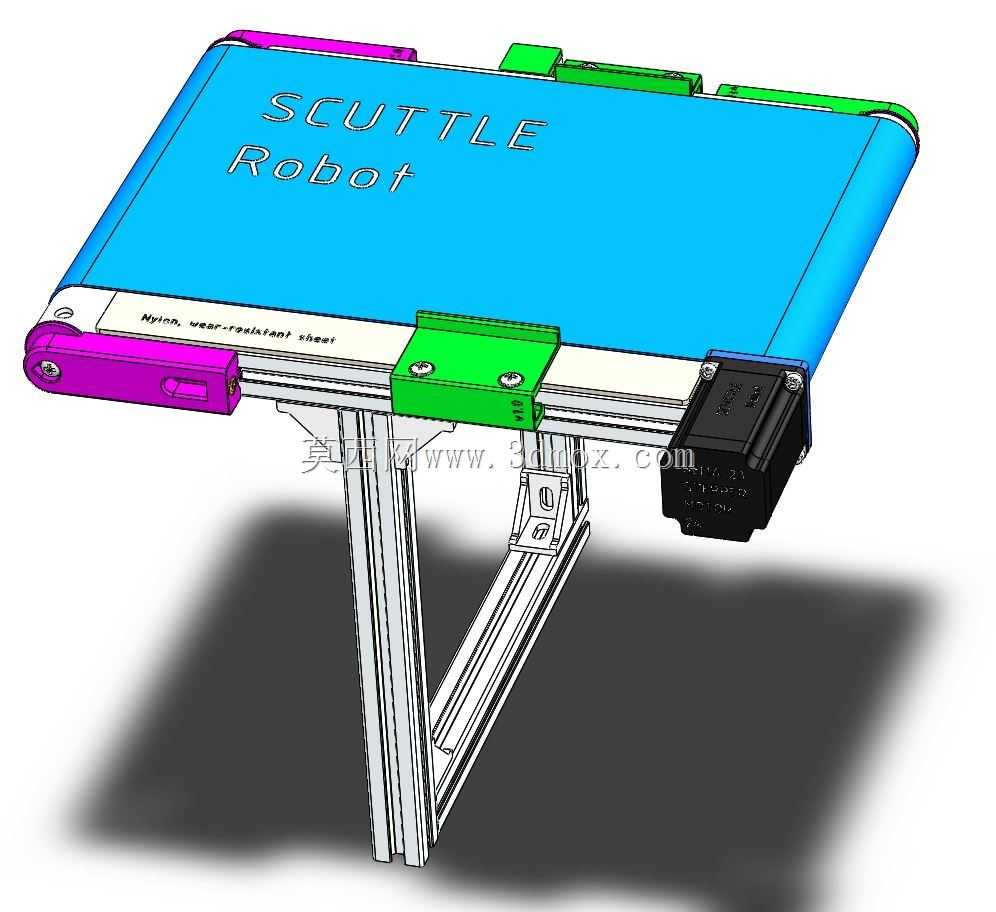

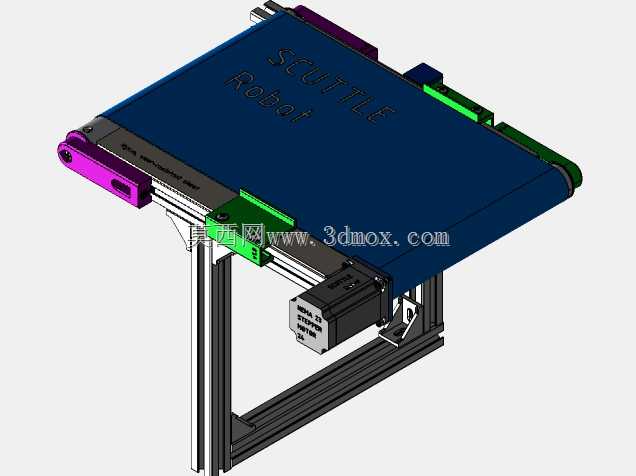

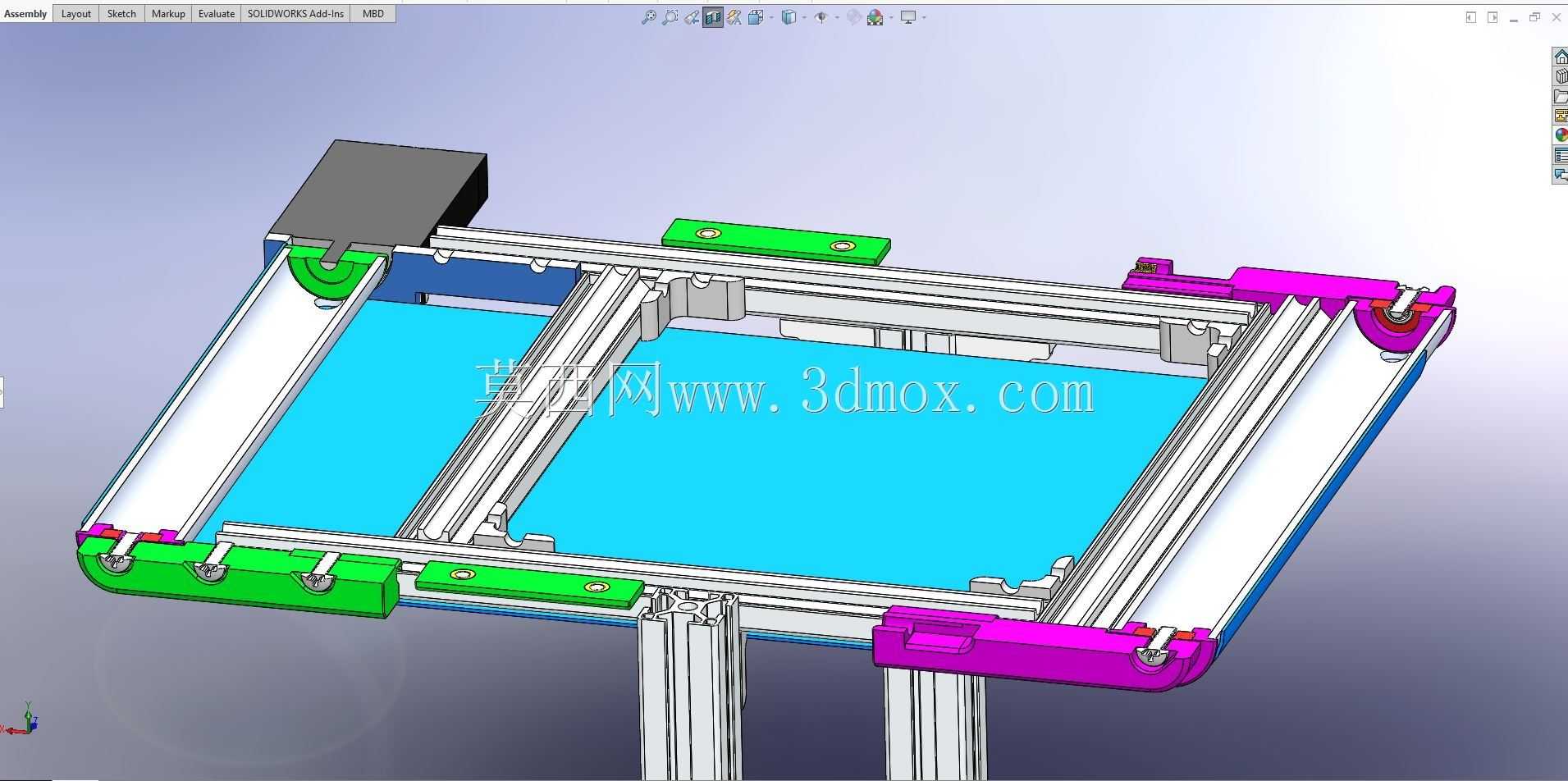

　　这款煤斗输送机器人原型，核心面向小型散料转运、教学实训、轻型物料分拣场景的移动输送需求，区别于固定安装的皮带输送线，它将输送执行机构集成在可移动的铝型材机架上，能够在狭小作业空间内完成点位间的物料承接与转运，适配实验室物料传递、小型加工工位间工件流转、散状颗粒物料短距离驳运等实际工况。从功能实现逻辑来看，设备核心依靠前置的蓝色皮带工作面完成物料承载与输送，皮带两端的辊轴组件通过端部的紫色安装座固定在铝型材横梁上，其中一端辊轴直接与侧置的步进电机输出端连接，省去了额外的传动链结构，既压缩了整体安装宽度，也降低了传动间隙带来的输送精度偏差。设计阶段针对承载能力做了明确的参数匹配，选用的步进电机可提供足够的输出扭矩，

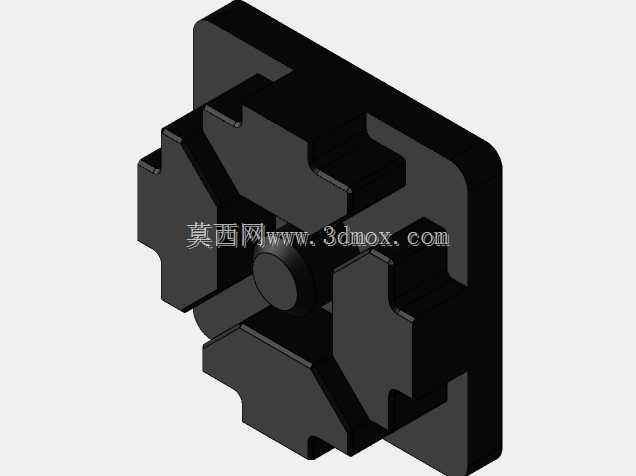

　　配合张紧度可调的皮带结构，可实现单方向约5kgf的输送拉力，整设备额定承载容量约10kg，完全覆盖轻型散料、小型加工零件的输送载荷需求。结构选型上充分考虑了加工与装配的便捷性，机架主体采用标准工业铝型材搭建，所有铝型材构件均为市面现货规格，无需定制开模加工，仅需按照设计长度切割后通过标准角码连接即可完成机架组装，大幅降低了原型制作的物料成本与加工周期。皮带两侧的绿色固定压块、端部的紫色安装座均采用ABS材料3D打印制作，设计时特意预留了不小于8mm的打印间隙，避免FDM打印过程中出现支撑难去除、装配面变形的问题，打印件通过标准紧固件直接固定在铝型材的T型槽内，无需额外打孔加工，装配时可根据实际皮带张紧需求微调安装位置，

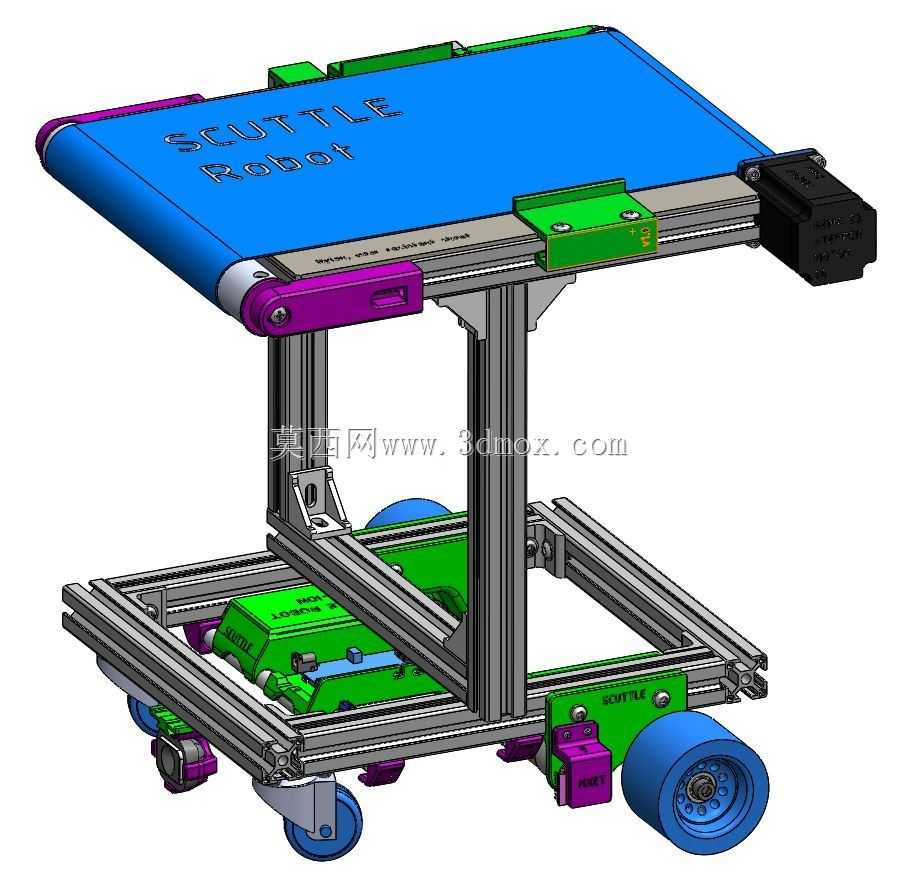

　　降低了装配精度要求。从安装边界尺寸来看，设备整体采用桌面级小型化设计，机架支腿采用单立柱加斜撑的结构形式，在保证支撑稳定性的前提下尽可能缩小了底部占用空间，可直接放置在标准工作台面、移动小车上完成固定，也可根据后续迭代需求加装行走轮组，拓展自主移动作业能力。皮带工作面采用防滑纹理设计，表面的SCUTTLE Robot标识区域做了微凸处理，既可以增加与物料的接触摩擦力，避免输送过程中物料打滑偏移，也能在一定程度上提升皮带的横向抗形变能力，减少长期负载下的皮带塌陷变形。侧置的电机安装座与铝型材横梁直接连接，电机输出轴与辊轴采用同轴直连设计，安装时仅需保证电机安装面与辊轴端面的垂直度即可，无需额外做同轴度校准，降低了现场装配的调试难度。

　　实际应用中，这款输送原型既可以作为独立的轻型输送单元单独使用，也可以多台拼接组成更长的输送线体，还可搭配视觉识别、物料分拣模块组成小型自动化教学实训平台，帮助学习者理解皮带输送结构的传动原理、铝型材机架的搭建逻辑、3D打印功能件的设计方法。设计过程中特意将所有非标准件都做了最小化拆分，每个打印件的尺寸都控制在普通桌面级3D打印机的成型范围内，无需工业级打印设备即可完成所有非标零件的制作，非常适合个人开发者、教学机构快速复刻验证。针对散料输送的场景需求，皮带两侧的绿色压块特意做了高出皮带工作面的挡边结构，可避免颗粒状物料从皮带侧边洒落，端部的紫色安装座做了圆弧过渡处理，不会在物料承接位置出现卡料、刮料的问题。机架支腿与横梁的连接位置采用加强角码固定，可承受长期启停过程中的冲击载荷，避免设备运行过程中出现机架晃动、皮带跑偏的问题。后续迭代时可根据实际使用场景更换不同表面纹理的皮带，也可调整铝型材支腿的高度来适配不同高度的对接工位，拓展设备的适用范围。
