适配ESP8266系列开发板的快装防护固定座

　　在嵌入式开发、物联网节点搭建的日常作业场景里，开发板的裸板使用一直存在不少实操痛点：引脚误碰短路、模块插接时主板受力弯折、桌面堆叠时元件刮蹭脱落、外接杜邦线拉扯导致接口松脱，这些问题不仅会拖慢调试进度，严重时还会直接造成芯片、外设的不可逆损坏。这款针对ESP8266系列开发板设计的固定防护座，正是从一线电子开发、小批量原型组装的实际需求出发完成的结构设计，没有冗余的装饰性结构，所有造型都服务于安装效率、防护性能与使用稳定性。

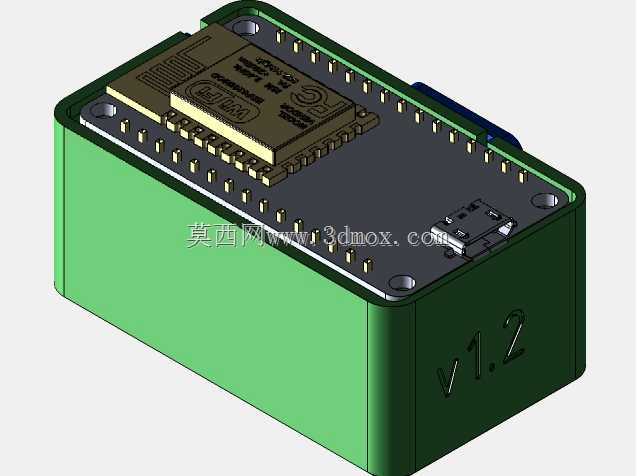

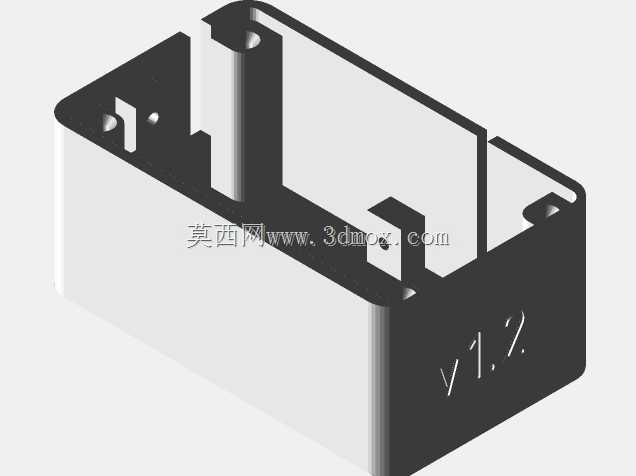

　　从结构功能来看，这款固定座采用围合式腔体设计，腔体内部净空高度经过反复校核，既可以完整容纳NodeMCU、ESP-12E、ESP8266MOD等主流版型的开发板，还能留出足够空间容纳板载排针的插接头，不会出现合盖后挤压排针、导致引脚变形的问题。腔体侧壁预留了规整的走线槽位，外接供电线、传感器信号线可以从槽位平顺引出，避免线材在盒体边缘被挤压破皮，同时也能对线材形成径向约束，减少外力拉扯时直接作用在Micro USB接口或者焊盘上的应力，降低接口脱焊、线材拉断的概率。

　　安装固定逻辑上，这款固定座没有采用复杂的卡扣或者滑配结构，而是选用M2×6mm规格的自攻螺钉完成板体与座体的锁紧，这种固定方式的优势非常明显：一方面不需要在座体上加工高精度的卡扣卡槽，对3D打印的成型精度容忍度更高，哪怕是桌面级FDM打印机打印的零件，也能顺利完成装配，不会出现卡扣过紧断裂、过松松旷的问题；另一方面螺钉锁紧的连接强度足够，反复插拔USB线、更换外接传感器模块时，主板不会在座体内出现窜动，排针对接的对位精度始终能保持稳定，不会因为板体偏移导致插针歪折。

　　设计阶段针对快速打印的需求做了大量结构优化：整个座体没有大跨度的悬空结构，打印时不需要添加大面积支撑，既减少了打印耗材的浪费，也省去了后期拆除支撑、打磨支撑痕迹的工序；壳体壁厚控制在兼顾强度与打印效率的合理区间，没有多余的实心填充区域，在常规桌面级3D打印机的标准打印参数下，最快15分钟即可完成单个座体的打印成型，非常适合开发阶段快速制作、小批量试制时的快速迭代需求，哪怕临时需要新增节点的固定座，也能在短时间内完成制作，不会耽误项目调试进度。

　　从安装边界与适配尺寸来看，腔体的长宽尺寸完全匹配ESP8266系列开发板的常规板型轮廓，主板放入腔体后，四周留有均匀的微小间隙，既不会因为间隙过大导致板体晃动，也不会因为间隙过小卡滞主板，哪怕是不同厂商生产的同版型开发板存在细微的尺寸公差，也能顺利装入。座体底部为平整平面，可以直接通过双面胶、魔术贴固定在桌面、设备外壳内壁、机柜安装板等多种平面上，也可以根据实际使用需求在座体上额外打孔，通过螺钉完成更牢固的固定，适配桌面调试、设备内置安装、户外节点部署等多种使用场景。

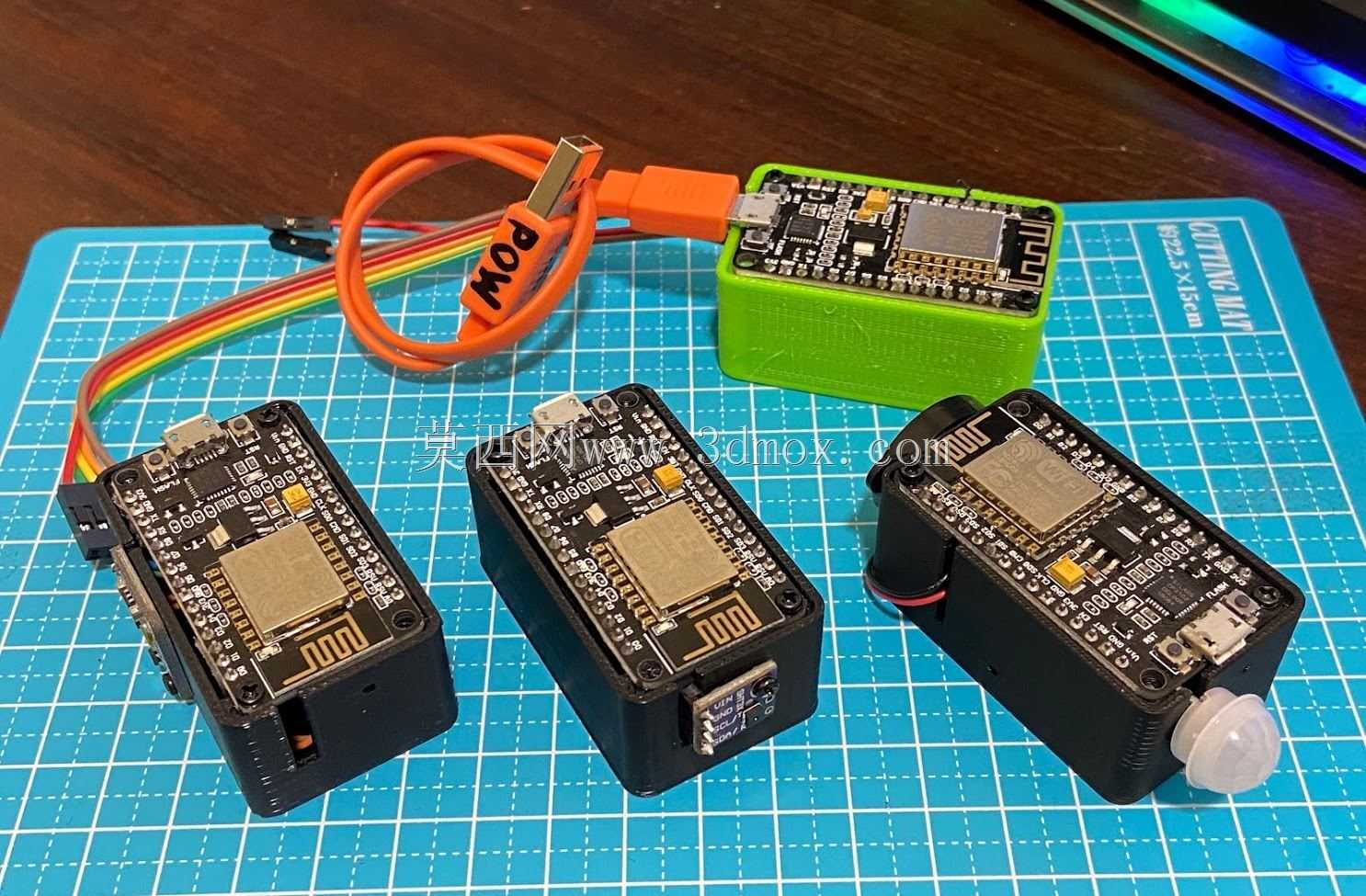

　　实际使用过程中，这款固定座能对开发板形成全方位的防护：板体底部完全被座体承托，插接模块时的按压力可以均匀分散到整个座体上，不会出现单手插模块时主板弯折的问题；围合的侧壁可以阻挡桌面的金属碎屑、焊锡渣掉落到板体背面造成引脚短路，也能避免日常拿取时手指直接触碰板上的元件，减少静电打坏芯片的风险。对于需要长期运行的物联网节点来说，这款固定座还能减少空气中的灰尘直接沉积在板卡表面的概率，一定程度上提升长期运行的稳定性，降低积灰导致的绝缘下降、散热不畅等问题的发生概率。

　　不同于市面上通用的开发板外壳，这款固定座没有做全封闭的上盖设计，一方面是考虑到开发调试阶段需要频繁查看板载指示灯的状态、外接跳线帽调整启动模式，无盖的设计可以直接操作板上的按键、跳针，不需要反复拆装外壳；另一方面也能保证板载芯片、无线模块的散热效果，不会因为封闭壳体导致热量积聚，影响WiFi信号的收发稳定性与芯片的运行寿命。
