小型双声道音频放大器3D打印防护外壳

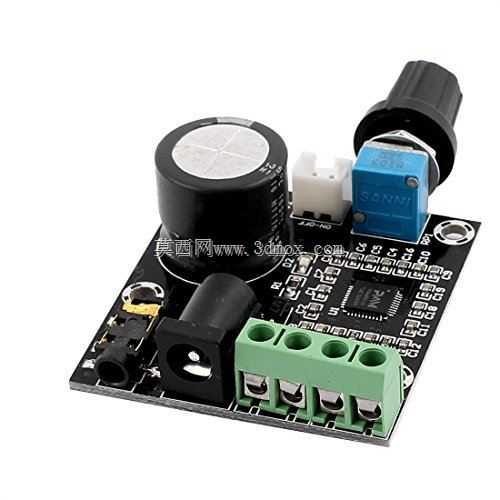

　　这款防护外壳针对市售小型12V供电双声道音频放大板设计，适配PAM8610类常见的迷你功放板型，主要面向桌面音频DIY、小型嵌入式音频设备加装、小功率音响改装等场景使用，解决裸板放置时易积灰、接线端受力松脱、元件意外短路、磕碰损伤电路板的实际问题。从实际使用场景来看，这类小功率功放板常被用于桌面小音箱改装、老旧音频设备功放替换、小型展示装置的音频输出模块加装，裸板状态下直接放置在桌面或者设备腔体内，不仅接线端容易被线材拉扯导致焊盘脱落，周边的金属碎屑、灰尘堆积也容易造成引脚短路，尤其是接线端子旁的功率元件引脚间距较小，没有外壳遮挡时很容易被导电异物触碰引发故障，这款外壳就是针对这些实际使用中的痛点做的适配设计。

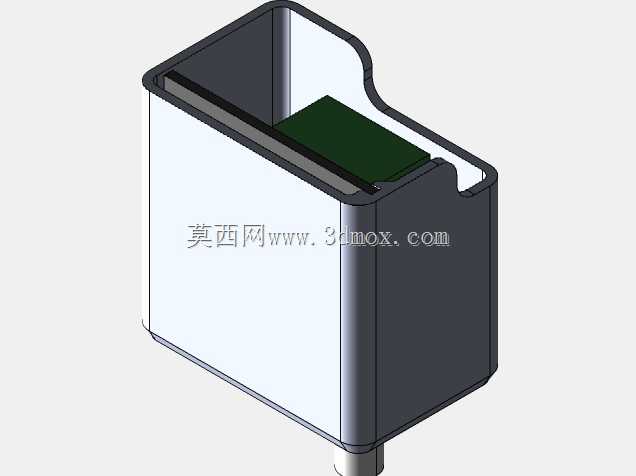

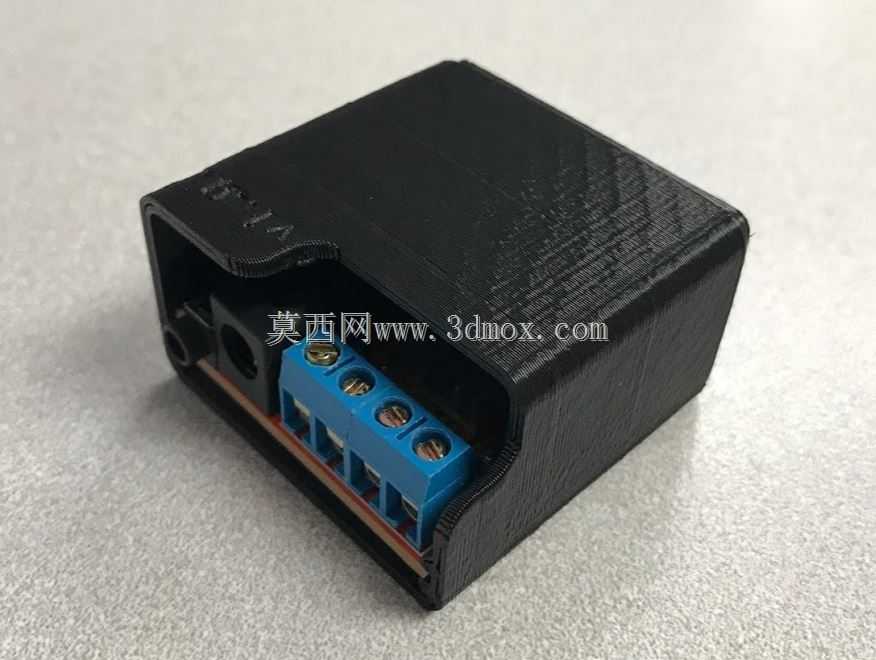

　　设计上采用单侧开口的结构，开口位置完全对应功放板的接线端子区域，安装后蓝色的螺丝式接线端子完全外露，不影响音频输入、电源输入、喇叭输出的接线操作，用户不需要额外开孔就能完成所有接线作业，外壳内部做了适配板型的限位卡槽，功放板推入后可以直接卡在预设位置，不需要额外打胶或者螺丝固定，拆装都很方便，适合DIY场景下反复调整测试的需求。外壳的侧壁对应板上的电位器、接口位置做了精准的避让缺口，安装后调节旋钮、外接接口都能正常操作，不会被壳体遮挡，壳体的壁厚按照常规FDM3D打印的工艺要求设置，采用1.5mm的均匀壁厚，既保证打印时的成型强度，不会出现薄壁翘曲、打印断裂的问题，也不会因为壁厚过大占用额外安装空间，整体外形为规整的长方体结构，

　　边角做了小半径的圆角处理，避免打印时的锐边应力集中，也能防止安装使用时划伤线材或者操作人员。从安装边界来看，壳体的内部空腔尺寸完全匹配对应功放板的长宽高，安装后电路板与壳体内壁预留0.2mm的间隙，既可以轻松推入安装，也不会因为间隙过大导致板体在壳体内晃动，接线端的开口高度刚好覆盖接线端子的基座部分，端子的螺丝接线位完全露出，使用螺丝刀拧紧接线螺丝时不会被壳体边缘干涉，壳体的底部平整，可以直接用双面胶固定在设备腔体内或者桌面，也可以根据使用需求在壳体侧面额外打孔加装固定耳，适配不同的安装场景。实际使用中，这款外壳可以有效隔绝日常使用中的灰尘、飞溅的液体，避免电路板直接暴露在环境中，同时壳体的结构可以承受一定的外力磕碰，

　　保护板上的电容、芯片等脆弱元件不会被直接撞击，规整的外形也比裸板更便于收纳和布置，不会出现零散元件勾挂周边线材的问题。设计时充分考虑了3D打印的工艺特性，所有结构都没有大角度悬空，不需要额外添加支撑就能直接打印，打印完成后只需要简单去除毛边就能直接使用，不需要二次加工，对于DIY用户来说非常友好，不需要复杂的后处理工序就能得到可用的防护外壳。壳体的内部没有多余的加强筋结构，避免干涉板上的直插元件，所有凸起结构都对应电路板上的元件空位，安装时不会出现元件顶壳的问题，推入过程顺畅，不会刮伤电路板上的焊点和元件引脚。
