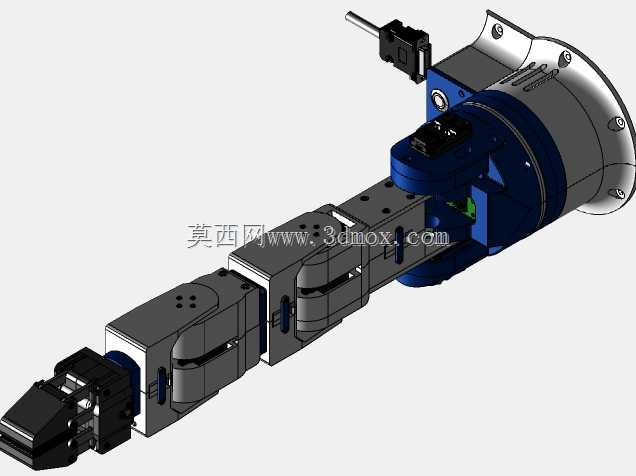

五自由度开源机械臂结构设计

　　这款五自由度串联机械臂的结构设计，从DIY场景的落地可行性出发，完全适配个人爱好者、小型创客团队的加工与装配条件，没有采用工业级机械臂常用的高精度定制铸件方案，所有结构件均可通过常规3D打印、桌面级数控铣削完成加工，大幅降低了制作门槛。从关节布局来看，基座位置采用回转支承结构承担整臂的水平回转自由度，回转轴线垂直于安装基准面，安装法兰预留了标准孔位，可直接固定在木质工作台、铝型材机架甚至墙面支架上，安装边界的孔位间距适配常见的2020、3030铝型材槽距，不需要额外制作转接板就能完成固定。肩部关节承担大臂的俯仰动作，关节处采用交叉滚子轴承承受径向与轴向的复合载荷，舵机安装位预留了走线槽，动力线与信号线可从关节内部的空腔穿过，

　　避免机械臂运动过程中线缆与外部结构发生剐蹭，也能减少线缆外露带来的老化、拉扯损坏风险。大臂与小臂的连接关节同样采用俯仰自由度设计，两段臂体的截面采用矩形空腔结构，在保证结构刚性的前提下尽可能减轻自重，臂体侧面预留了传感器安装位，可根据使用需求加装限位开关、位置反馈电位计，不需要额外打孔破坏原有结构强度。腕部设置两个正交的旋转自由度，可实现末端执行器的俯仰与回转动作，末端法兰采用通用的快换接口，可适配夹爪、吸盘、小型工具头等不同执行元件，切换不同作业场景时只需要更换末端模块即可，不需要拆解腕部关节结构。从实际应用场景来看，这款机械臂可承担桌面级的轻载作业任务，比如小型电子元器件的分拣搬运、3D打印成品的取件、

　　教学场景下的机械臂原理演示，甚至可搭配小型焊笔、点胶头完成简单的加工作业，额定负载下的作业半径覆盖常规桌面的工作范围，关节运动范围经过限位设计，不会出现运动死点或者结构干涉的情况。设计过程中对每个关节的运动包络都做了干涉检查，大臂俯仰到极限位置时不会与基座发生碰撞，腕部回转到任意角度时，线缆都不会被关节结构夹损，所有连接螺丝的安装位都预留了扳手操作空间，装配时不需要特殊工具，用常规内六角扳手即可完成整机组装。关节处的传动采用直连方案，减少了齿轮传动带来的背隙，对于DIY场景下的精度需求完全足够，若需要更高的重复定位精度，也可将原配的舵机更换为带编码器的伺服电机，安装位的尺寸完全兼容主流的微型伺服电机规格，不需要修改臂体的结构模型。

　　臂体的壁厚经过拓扑优化，在受力较大的关节连接位置做了加厚处理，非受力区域做了镂空减重，整臂自重控制在较低水平，不会给基座回转关节带来过大的负载，运动过程中的惯性更小，启停时的抖动也能得到有效控制。走线设计上除了关节内部的空腔，臂体外侧还预留了可粘贴线槽的平面，若需要加装额外的传感器、气路管路，可沿着臂体表面布置，不会影响机械臂的正常运动。安装基准面的平面度要求不高，即使是普通的木质桌面，只要保证固定螺丝锁紧牢靠，就能满足机械臂的运行稳定性要求，不需要专门制作高精度的安装底座。末端执行器的夹爪采用自适应结构，可夹持不同形状的小型工件，夹爪的开合行程经过优化，可覆盖常见的小型零件尺寸范围，夹持力可通过更换不同扭力的驱动元件进行调整，适配不同材质工件的夹持需求，不会夹损易碎的塑料、纸质工件，也能保证夹持金属零件时不会脱落。
