安德森Powerpole电源连接器外壳适配结构

　　大电流直流供电场景里，这类安德森Powerpole连接器的应用覆盖度非常高，从便携储能设备的外接输出、业余无线电基站的电源接驳，到小型电动代步车的电池组对接、工业低压配电的分路连接，都能见到这类接插件的身影。和常见的圆形航空插头、拧接式端子台不同，这种插拔式的扁形连接器不需要额外工具锁紧，靠插片与壳体的卡扣配合就能实现防脱，同时支持同规格壳体的无极性拼接，用户可以根据实际接线需求自由组合正负极、多路供电的排布，不用受固定针位定义的限制。

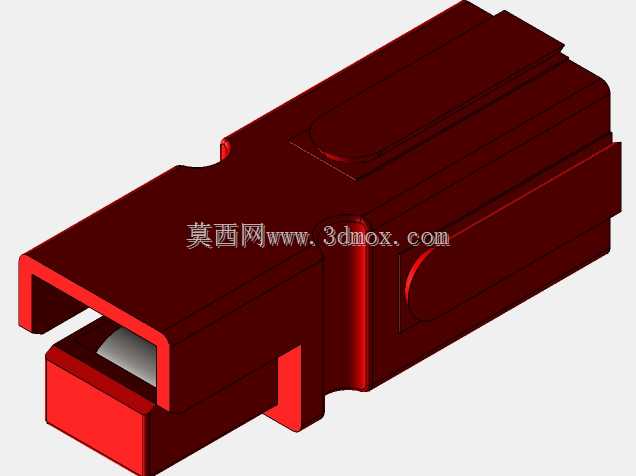

　　这次的壳体结构是基于实物测绘后调整的适配版本，核心修正的尺寸集中在两个关键配合区域：一是壳体整体的长度边界，这个尺寸直接决定了连接器插合后在设备面板内侧的占用深度，很多嵌入式安装的场景里，面板后方的走线空间非常局促，要是壳体长度偏差超过1mm，就会出现后盖无法闭合、线材被挤压破皮的问题；二是从连接器插合尖端到插脚定位肩部的距离，这个尺寸是端子压接后定位的核心基准，要是这个尺寸做短了，插片和对接端子的接触面积不足，大电流通过时会出现局部温升过高的隐患，做长了则会导致插合不到位，壳体卡扣无法锁止，使用过程中容易松脱断电。

　　从结构设计的角度看，这类连接器的壳体采用的是单侧开口的槽型结构，插脚安装槽的内壁做了定位筋条，压接好导线的铜插片顺着筋条推入壳体后，会被壳体内侧的倒钩卡住，不会因为拉扯导线就从壳体后方脱出。壳体外侧的弧形凹槽是手指插拔的施力位，插拔时不需要抠住壳体和设备的缝隙，只要捏住这个凹槽位置稍用力就能拔下，长期使用也不会出现壳体边缘硌手的问题。壳体前端的导向斜角是对接时的导入结构，两个同规格连接器对接时，就算初始对位有1mm左右的偏差，顺着斜角滑入也能顺利对齐插合，不会出现插脚顶歪、壳体卡滞的情况。

　　测绘调整过程中没有纳入拔模斜度的尺寸修正，主要是因为这个结构主要用于3D打印自制替换件、或者定制面板安装的适配座加工，这类加工方式不需要考虑注塑模具的拔模需求，直接按照实测的装配尺寸建模就能满足使用要求。如果是用于批量注塑生产的话，还需要在壳体的外侧壁、插片槽内壁添加0.5°-1°的拔模斜度，同时在壳体底部的壁厚位置做均匀的减胶处理，避免注塑成型时出现缩痕、翘曲的问题，影响和标准件的配合精度。

　　实际安装适配的时候，需要注意几个边界尺寸：首先是壳体的宽度方向尺寸，多联拼接的时候，单个壳体的宽度公差要控制在0.1mm以内，不然多个壳体拼接到一起时，累计公差会导致整体宽度超出安装座的卡槽尺寸，无法顺利卡入固定位；其次是壳体顶部的卡扣凸台尺寸，这个凸台是和对接壳体锁止的关键结构，凸台的高度如果超过0.8mm，插合时的阻力会非常大，甚至出现卡扣断裂的问题，要是高度低于0.4mm，锁止力不足，受外力拉扯时容易松脱；最后是插脚槽的开口尺寸，这个尺寸要和铜插片的厚度做0.1mm左右的间隙配合，既能保证插片顺利推入，又不会让插片在壳体内出现晃动，避免对接时插片偏斜导致接触不良。

　　这类连接器的外壳本身不承担导电功能，核心作用是固定导电插片、提供绝缘防护、实现对接时的导向与锁止，所以建模时的尺寸优先级要围绕装配配合来排序：插片定位槽的尺寸、对接配合面的尺寸、安装固定的相关尺寸是一级管控尺寸，建模时的公差要控制在±0.1mm以内；外壳的表面纹理、圆角大小、非配合面的壁厚属于二级尺寸，只要不影响装配和绝缘性能，可以根据加工工艺做适当调整。很多新手建模时容易把精力放在外观的圆角、曲面细节上，忽略了配合面的尺寸精度，最后打样出来的零件要么装不进标准插片，要么和标准插头对接不上，完全失去了实用价值。

　　在不同的应用场景里，对壳体的性能要求也有区别：比如户外使用的储能设备配套连接器，壳体材料需要选用耐候性好的PC或者PA66加纤材料，建模时的壁厚要做到1.5mm以上，保证跌落时不会开裂；用于机箱内部接线的连接器，因为没有外力冲击和户外环境的影响，壁厚做到1mm就足够，用普通ABS材料3D打印就能满足使用需求；用于大电流（50A以上）场景的连接器，壳体内部插片槽的周边要预留一定的散热间隙，避免铜插片的温升传导到壳体上，导致壳体软化变形。
