舷窗机器人用伺服轮毂关节结构

　　该结构主要面向舷窗作业类机器人的行走铰接部位设计，作为轮组与机身主体的连接承载部件，需要同时兼顾轮组转动的支撑刚性、铰接摆动的自由度约束，以及舷窗曲面作业场景下的紧凑安装需求。舷窗作业机器人多在弧形玻璃、曲面舱壁表面移动作业，常规轮组铰接结构要么刚性不足，在曲面贴合时出现轮组翘起打滑，要么结构冗余占用过多机身内部空间，挤压传感、控制元件的布置位置，这款伺服轮毂关节正是针对这类痛点做的结构优化。

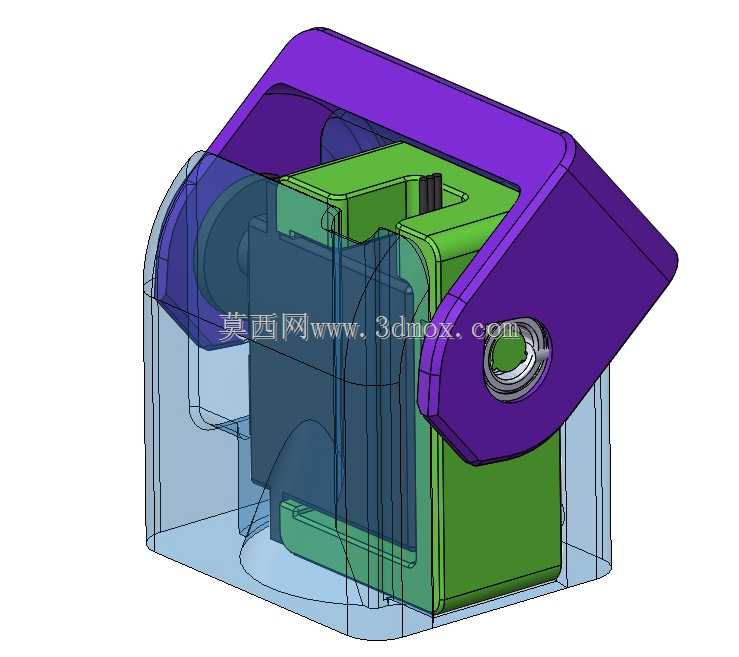

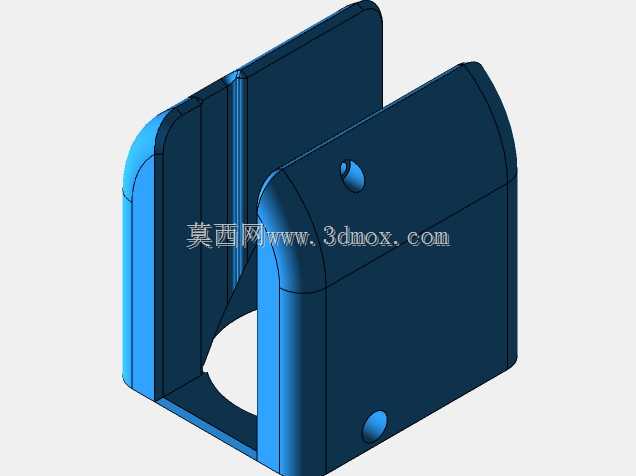

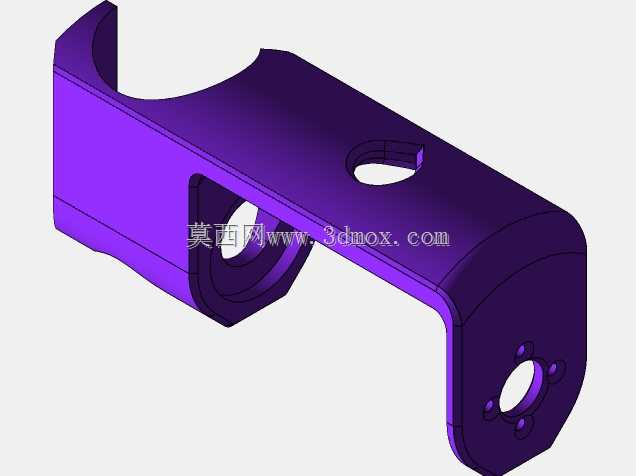

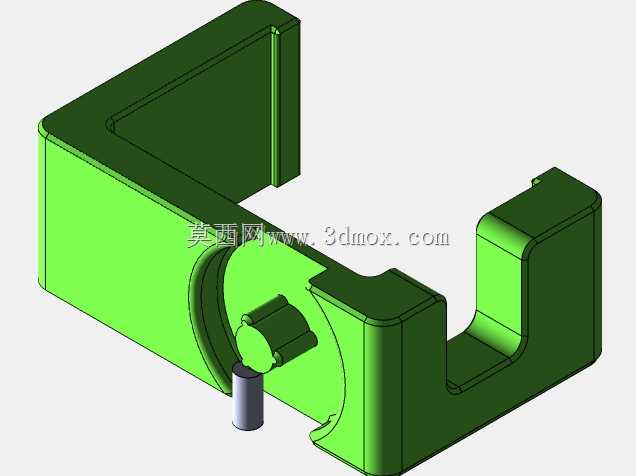

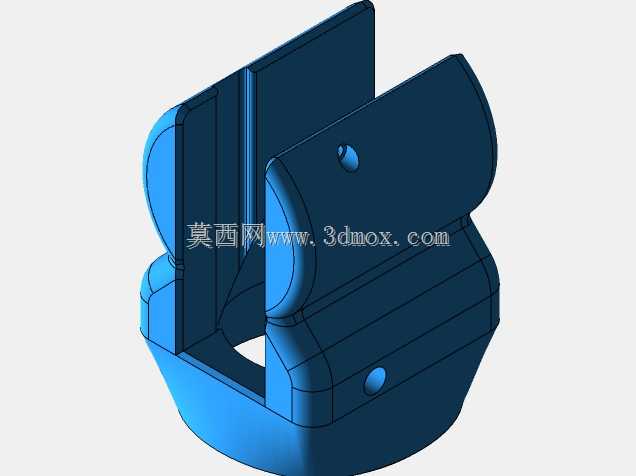

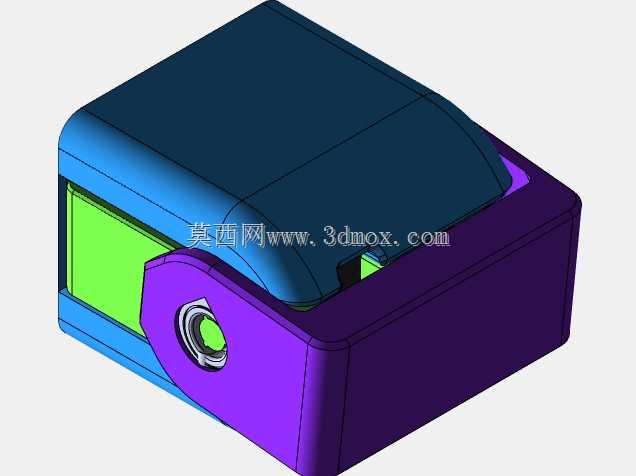

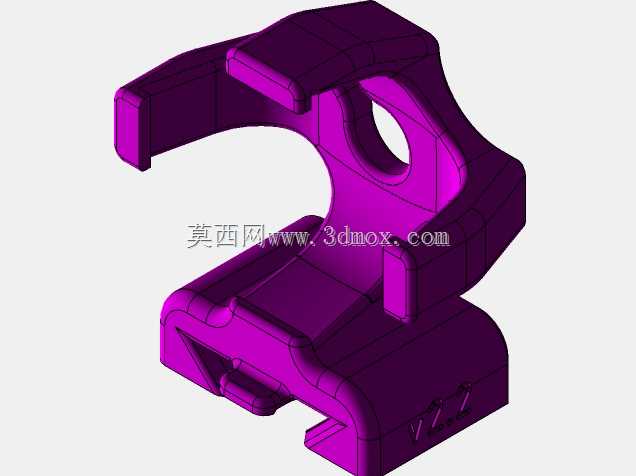

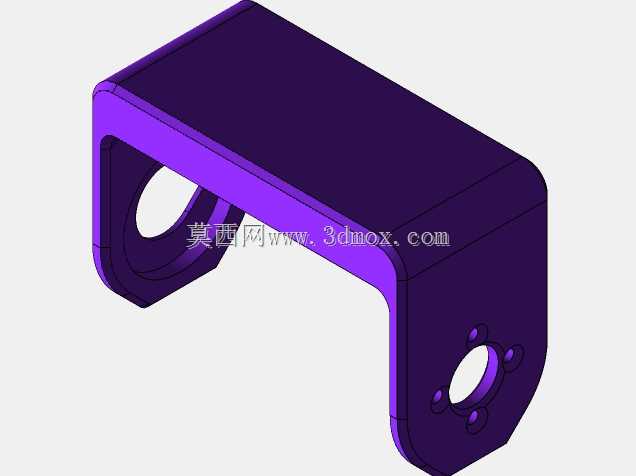

　　从功能特性来看，该结构集成了轮组安装位、铰接转轴、伺服驱动容纳腔三个核心功能区域，外侧紫色铰接架通过中部的轴承安装位与机身侧的固定座连接，可实现绕转轴的小角度摆动，保证轮组在接触不同曲率的作业面时，能够自适应贴合表面，维持足够的接触压力避免打滑。内部绿色的支撑框架为伺服驱动单元提供安装定位，框架上预留的卡槽与定位柱可直接卡装标准尺寸的伺服电机，不需要额外设计转接支架，减少装配环节的累计误差。外侧半透明的壳体部分既作为结构防护层，阻挡作业过程中可能接触到的水渍、灰尘进入伺服与铰接部位，也能在装配时直观观察内部组件的对位情况，降低装配调试的难度。

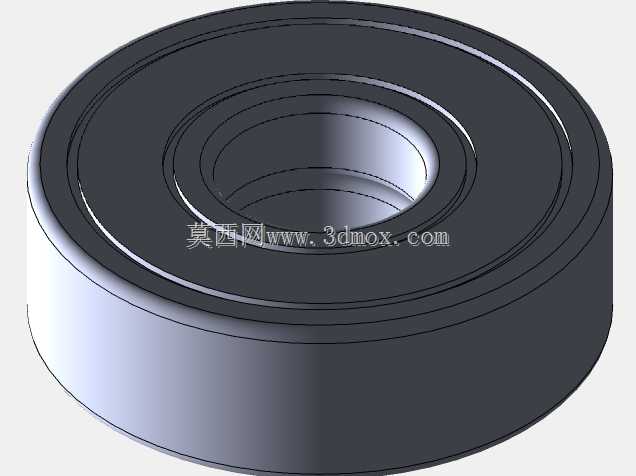

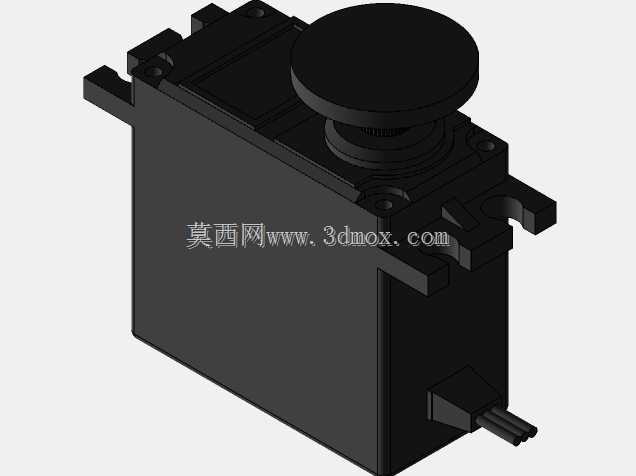

　　设计思路上优先考虑了结构坚固性与改装便利性，整体没有采用复杂的曲面异形结构，大部分安装面、定位面均为平面或规则圆弧面，普通的FDM3D打印或者CNC铣削都可以快速加工成型，方便开发者根据自身的机身尺寸做快速修改。铰接部位的轴承位采用了标准轴承的安装尺寸，可直接适配常用的微型深沟球轴承，不需要定制特殊规格的轴承，降低后期维护替换的成本。伺服容纳腔的尺寸按照常用的9g微型伺服、6s规格伺服的外形尺寸做了适配，腔体内预留了走线槽，伺服的电源线、信号线可以通过线槽直接引入机身内部，避免走线外露在铰接活动部位被拉扯断裂。

　　安装边界方面，该关节整体外轮廓为带圆弧过渡的近似方形结构，铰接转轴的中心到轮组安装面的距离经过匹配计算，保证轮组摆动到极限角度时，不会与机身外壳、相邻轮组发生运动干涉。铰接架两侧的安装孔位采用对称设计，既可以单侧安装固定，也可以双侧锁紧提升连接刚性，开发者可根据自身机身的负载情况选择安装方式。轮组安装位的轴孔与伺服输出轴直接配合，不需要额外设计联轴器，伺服输出的扭矩可以直接传递到轮组，减少传动环节的动力损耗。整个关节的活动摆动角度控制在正负15度范围内，既能够满足曲面自适应贴合的角度需求，也避免摆动角度过大导致轮组倾斜过度，出现行走方向偏移的问题。

　　在实际舷窗作业场景中，这类关节结构需要承受机器人自身的重量，以及作业过程中清洁、检测模块带来的附加载荷，因此结构的壁厚做了针对性加强，铰接受力部位的壁厚比常规外壳结构厚40%，避免长时间受力出现形变开裂。同时结构上没有多余的凸起特征，整体外轮廓流畅，在机器人移动过程中不会勾挂到舷窗周边的密封胶条、凸起结构，减少移动过程中的卡顿风险。对于需要改装舷窗机器人的开发者来说，该结构的各个特征都做了参数化的预留，只需要调整安装孔位的间距、容纳腔的尺寸，就可以适配不同规格的伺服电机与不同直径的行走轮，不需要重新搭建整体结构，大幅缩短二次开发的周期。
