铝型材框架移动作业巡检机器人结构

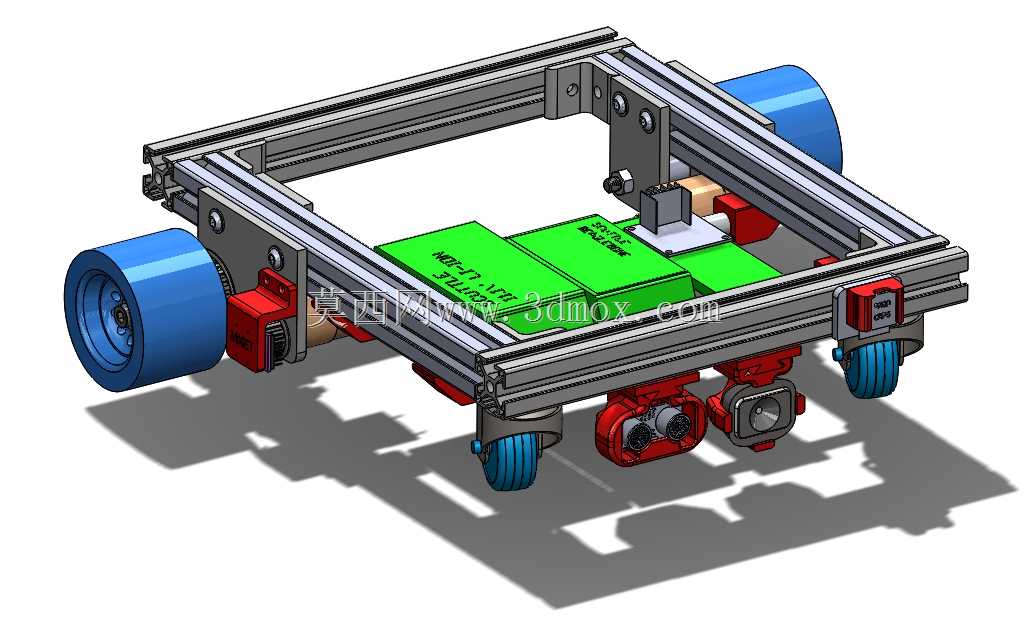

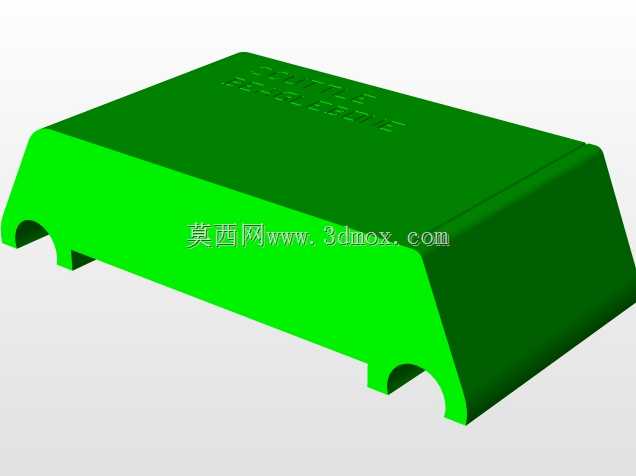

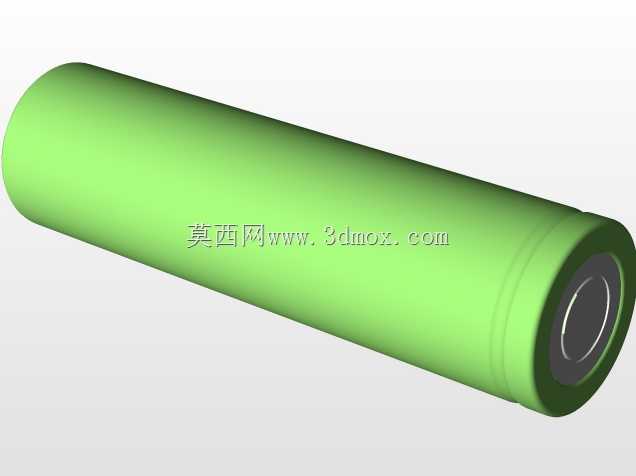

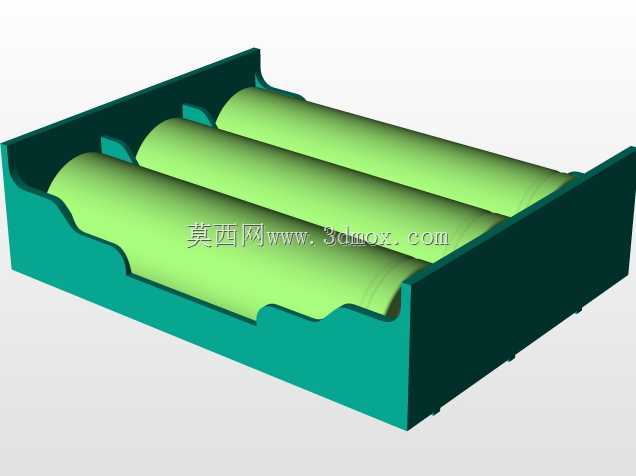

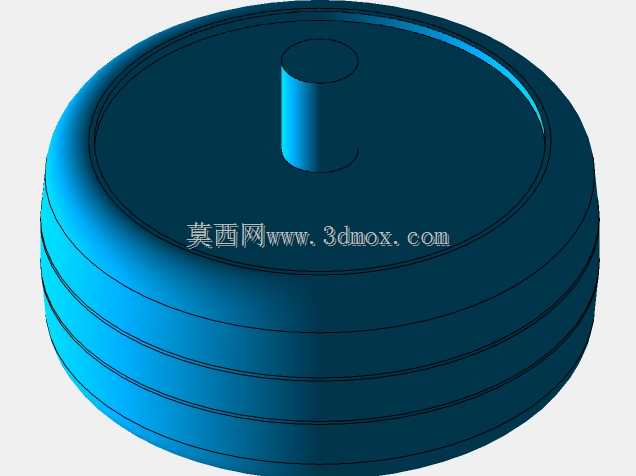

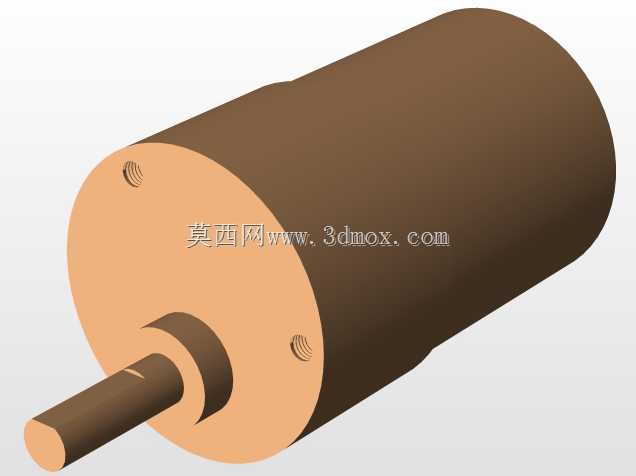

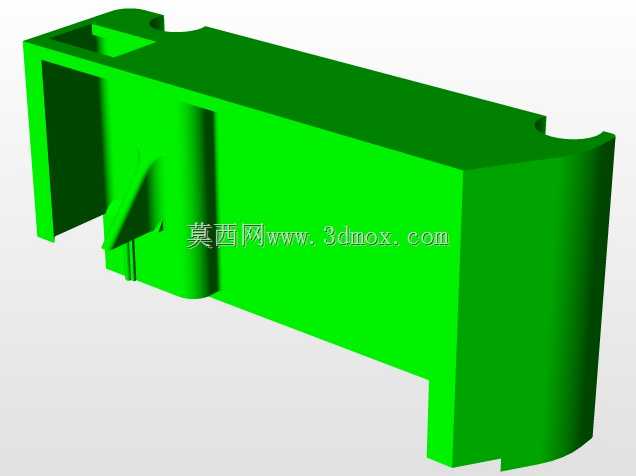

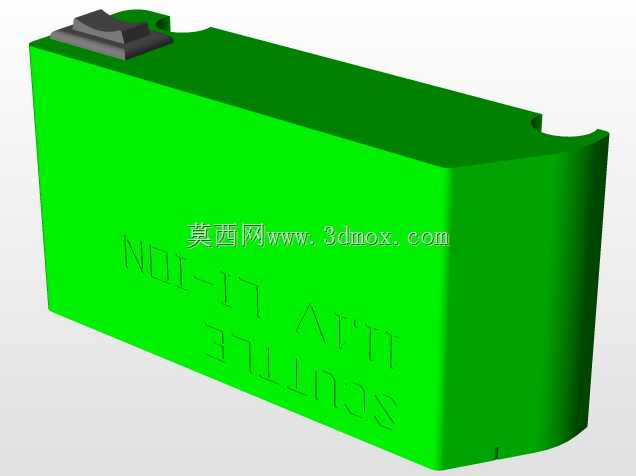

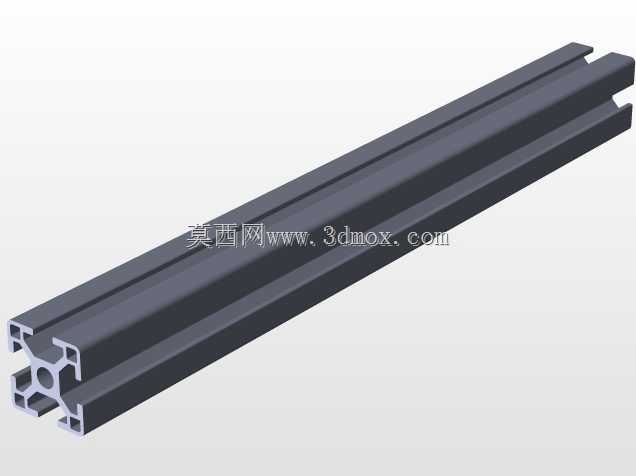

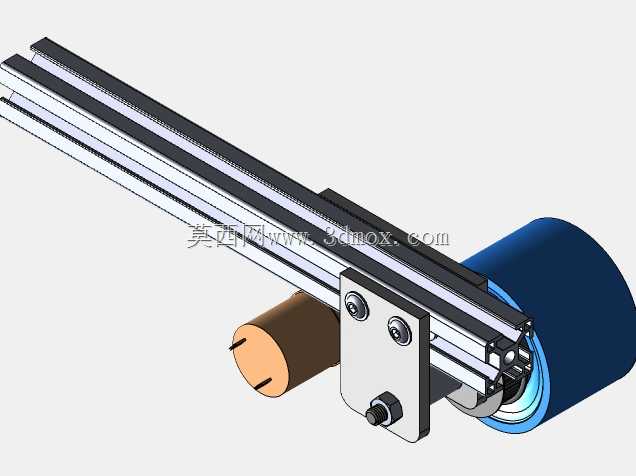

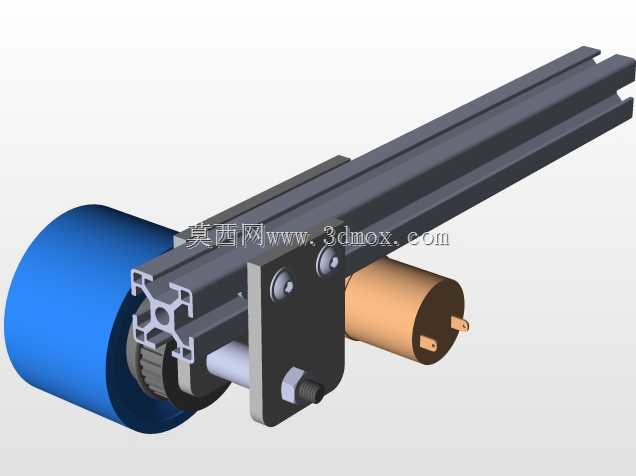

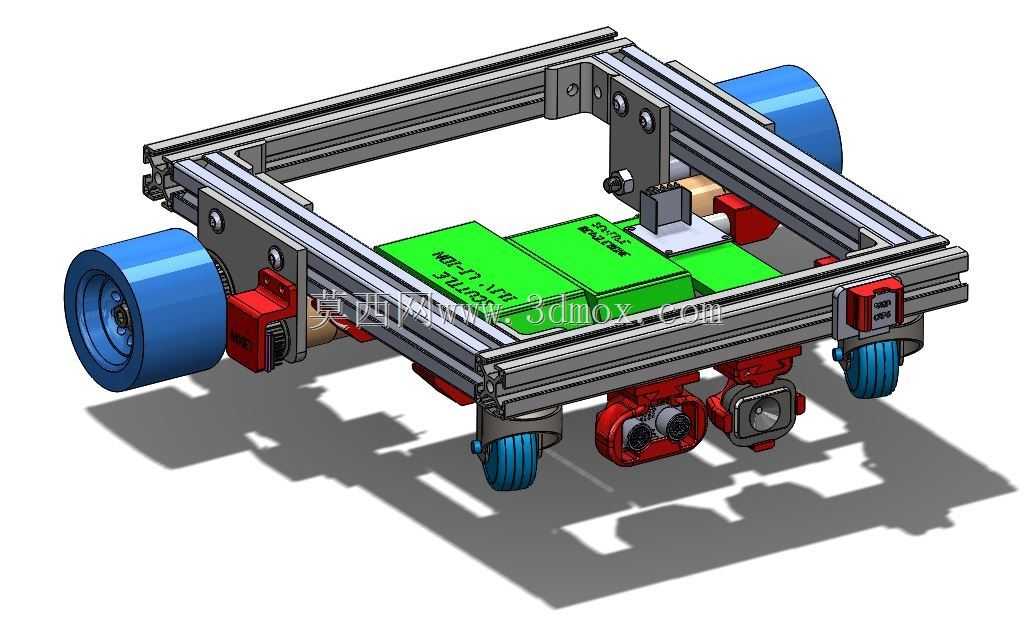

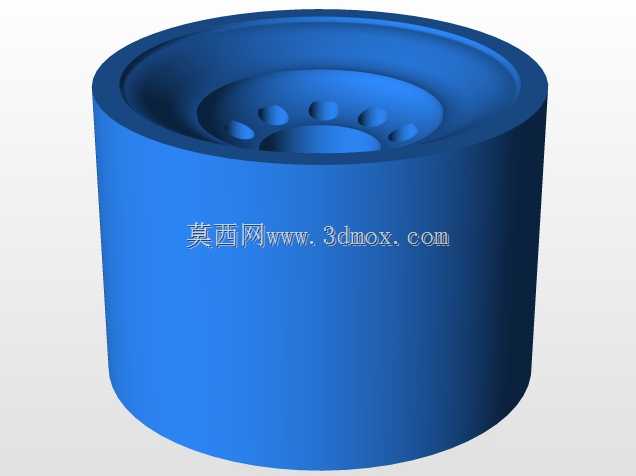

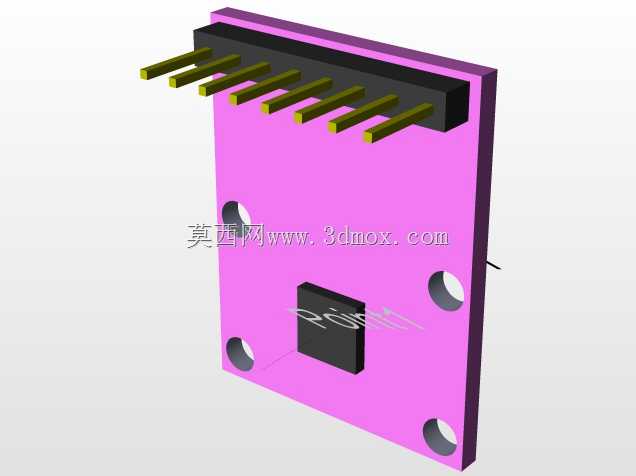

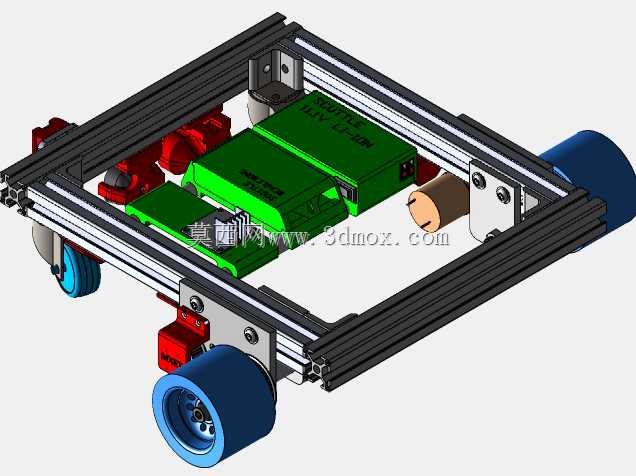

　　这款移动作业平台的结构设计，核心围绕实验室、室内公共区域的短途物料转运、环境巡检场景展开，区别于重载工业AGV的厚重设计，整体采用欧标铝型材拼接作为主体承载框架，型材槽道直接作为各类功能部件的安装基准，无需额外焊接加工，装配调整时可沿槽道灵活调整安装位置，适配不同功能模块的加装需求。从结构布局来看，框架采用矩形围合式设计，中部预留出完整的平整安装空间，可直接放置控制板卡、电池组、传感模块等核心电气元件，元件与框架之间通过绝缘垫块隔离，避免铝型材导电带来的电路短路风险，同时中部下沉式的安装区域能有效降低整机重心，减少移动过程中的侧翻风险。行走轮组采用差异化配置，两侧大直径驱动轮采用高摩擦系数的聚氨酯材质，直接与驱动电机输出轴连接，

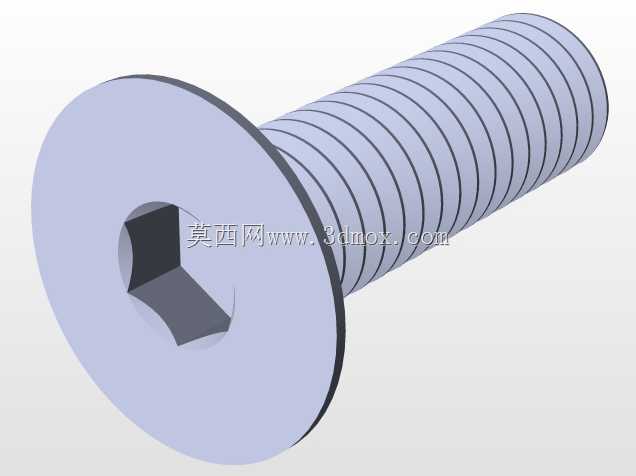

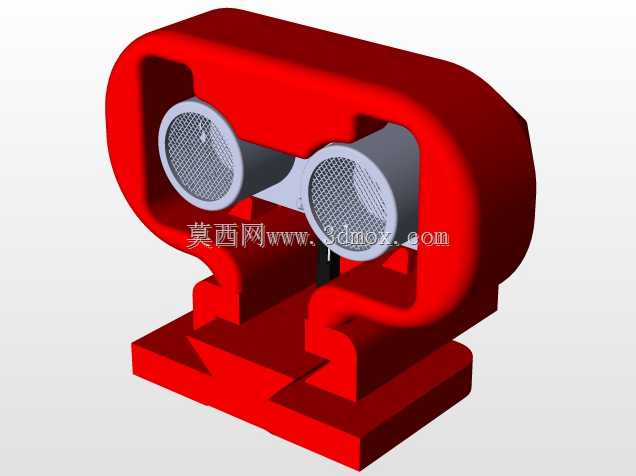

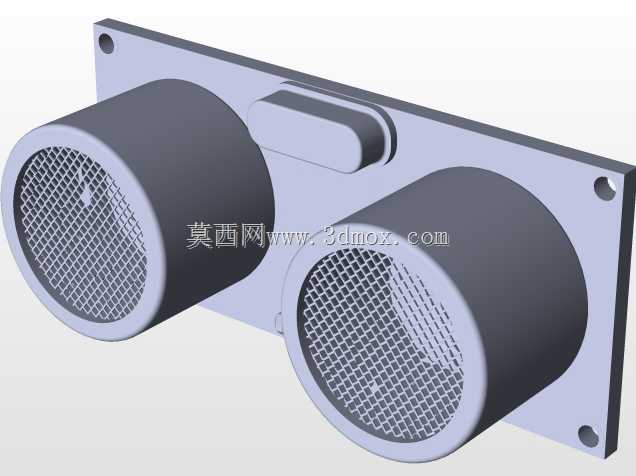

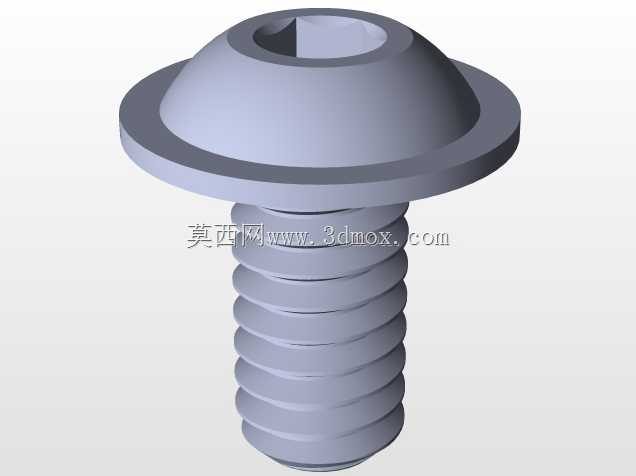

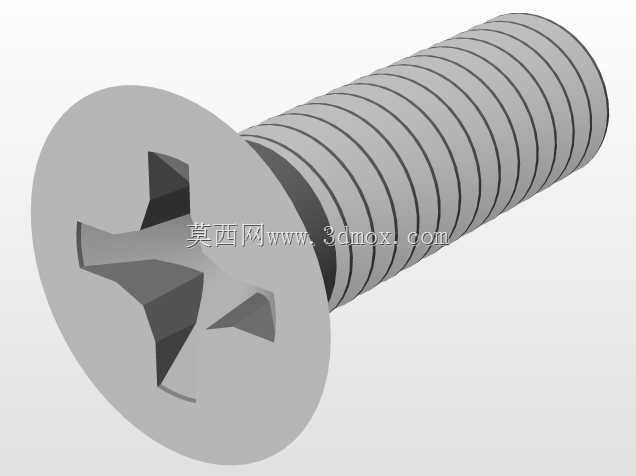

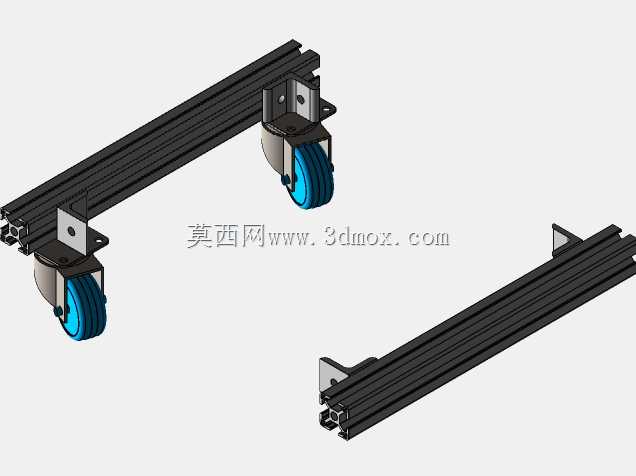

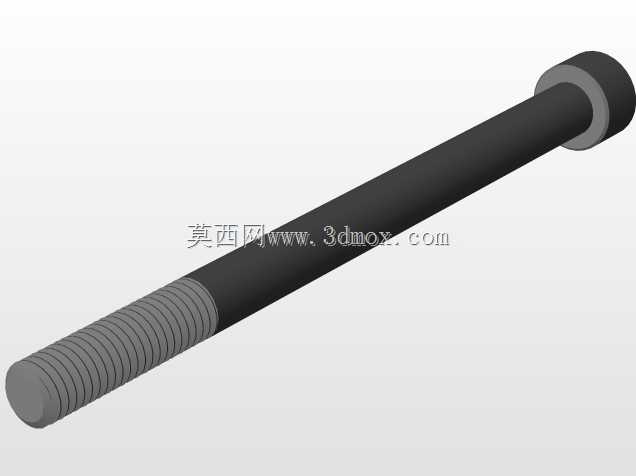

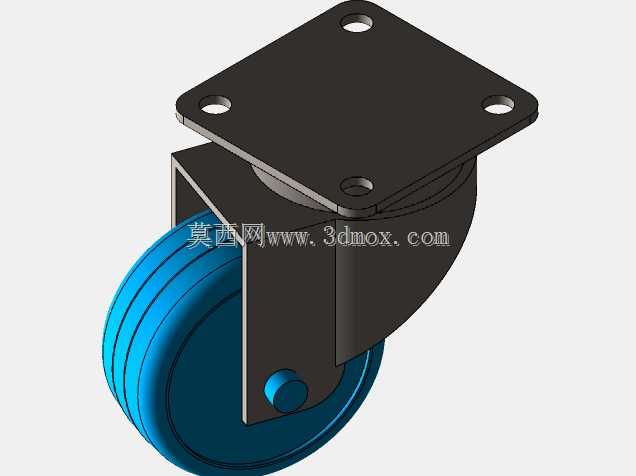

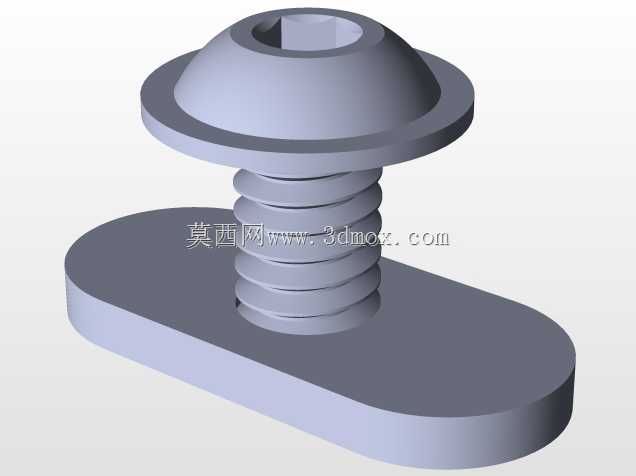

　　省去额外的传动链结构，减少传动间隙带来的走行偏差，驱动轮安装位置突出于框架侧边，在过小型坎、地面接缝时能获得更好的通过性；前端与后端各设置两个万向从动脚轮，脚轮安装座带缓冲减震结构，可抵消地面不平整带来的颠簸，保证上部搭载的传感元件、作业模块不会因振动出现精度偏移。框架上部预留了多功能安装位，可根据实际作业需求加装机械执行末端、环境检测传感器、图像采集模块等部件，安装位的连接孔位采用通用孔距设计，兼容市面主流的小型机械配件安装标准，无需二次打孔加工即可完成模块加装。从安装边界来看，整机的外轮廓尺寸控制紧凑，框架外侧无突出的尖锐结构，所有连接螺栓的端头都隐藏在铝型材槽道内部，避免在狭窄通道通行时剐蹭周边设备；

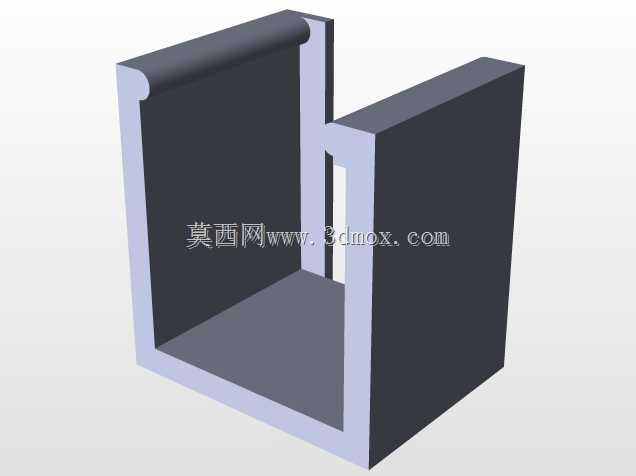

　　驱动轮的轮距与框架宽度匹配，转向时的最小回转半径可覆盖常规实验室过道、室内走廊的通行宽度，无需预留过大的转向空间。结构设计阶段充分考虑了维护便捷性，所有电气部件的走线都可沿铝型材槽道内布置，通过槽盖遮挡后外观整洁，检修时掀开槽盖即可完成线路排查与更换；轮组与框架之间采用快拆式连接结构，更换磨损轮体时无需拆解整个框架，仅需松开单个紧固螺栓即可完成轮体拆卸。承载性能方面，铝型材框架的连接角件采用高强度压铸铝合金材质，螺栓锁紧后可保证框架整体的结构刚性，在额定负载下框架的形变量控制在极小范围内，不会因长期承载出现框架变形、连接松动的问题；驱动电机的安装座采用可调式结构，可通过调整安装座位置张紧驱动轮的配合间隙，

　　长期使用出现磨损后可快速调整补偿间隙，避免出现行走打滑、跑偏的问题。这款移动平台的结构设计没有采用复杂的定制化钣金结构，全部采用标准工业铝型材、标准连接配件、标准轮组搭建，在满足功能需求的前提下最大程度降低了加工成本与装配难度，适合教学实验、小型室内作业场景下的快速搭建与功能迭代，使用者可根据自身的功能需求在基础框架上灵活拓展各类作业模块，无需对主体结构进行大规模修改。
