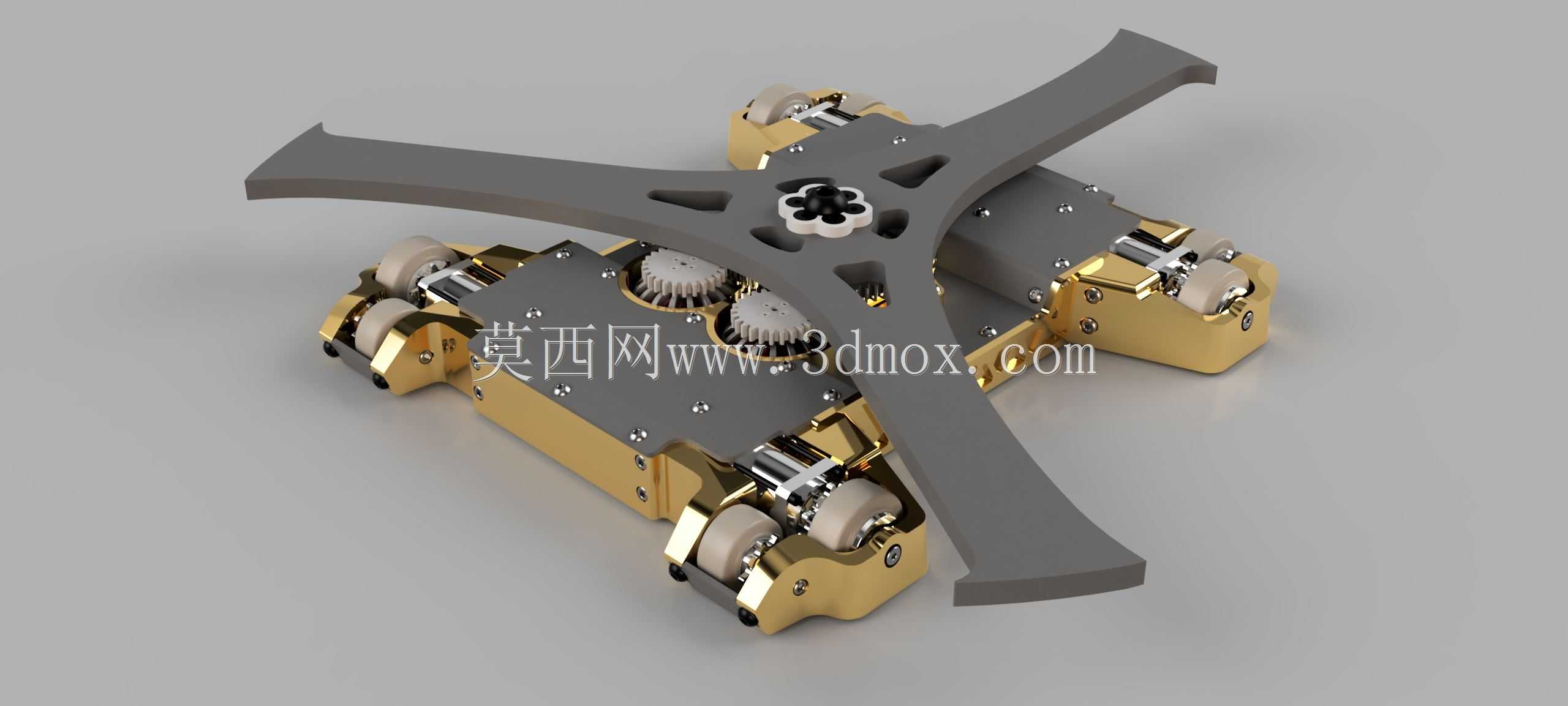

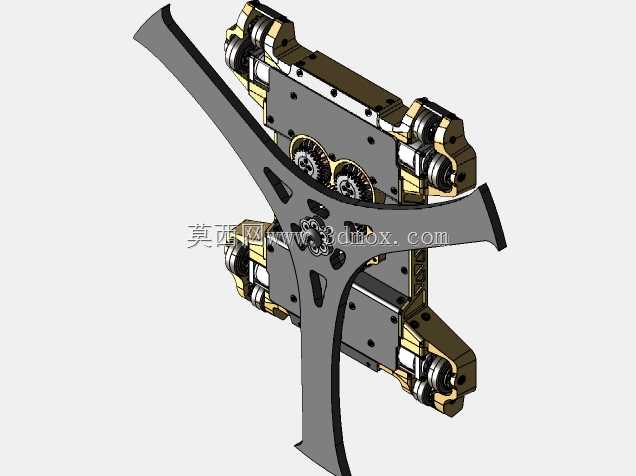

30磅级水平旋转格斗竞技机器人结构设计

　　这款格斗竞技机器人的设计完全围绕轻量化对抗场景的核心需求展开，整体总重量控制在30磅区间，其中上部旋转武器系统的旋转质量占比接近总重的一半，在cad阶段核算的旋转质量为16.25磅，实际装配阶段可根据零件加工公差、配重块布置做小幅下调，保证旋转动平衡精度的同时，最大化武器转动惯量带来的击打动能。武器有效作用直径设定为27.5英寸，旋转时的覆盖范围足以在中近距离接触时直接破坏对手的行走机构、外壳防护结构，避免近身缠斗时被对手的举升、夹持类武器限制行动。行走部分采用8轮驱动布局，没有使用常规格斗机器人的四轮大直径轮方案，多轮布置的核心目的是降低单轮接地比压，即使在场地有划痕、残留碎屑或者局部不平整的情况下，依然能保证足够的抓地力，

　　不会出现单轮悬空失去动力的情况；每个驱动轮都搭配独立的悬挂缓冲结构？不对，看结构是四个角的驱动吊舱，哦对，四个独特的驱动吊舱采用机加工铝框架制作，框架表面做阳极氧化处理，搭配青铜衬套降低转动副的摩擦阻力，吊舱的安装位置经过反复调整，保证整车重心落在几何中心偏下位置，即使被对手击打产生侧倾，也能依靠自身重量快速回正，不会出现彻底翻车失去行动能力的情况。武器驱动部分采用两台60mm规格的无刷电机作为动力源，动力输出通过齿轮组直接耦合到上部旋转武器的主轴上，相比皮带传动，齿轮传动的传动效率更高，不会出现高速旋转下皮带打滑、丢转的问题，同时齿轮啮合的传动刚性更强，武器接触到对手机身时的动力响应更快，不会因为传动缓冲损失击打动能。武器主轴和下部车体框架之间采用推力轴承承载轴向力，承受旋转武器击打对手时产生的反向冲击力，避免轴承因为轴向载荷过大出现过早损坏。下部车体的动力传输采用#35规格的滚子链，将行走电机的动力传递到各个驱动轮，链条传动的抗冲击能力远高于同步带，即使行走轮受到侧向撞击产生小幅位移，链条依然能保持正常的动力传输，不会出现断带、跳齿的问题。供电部分采用17kw功率输出的锂电池组，满电状态下可支持全功率输出约5秒，这个参数是经过多轮对抗测试确定的，格斗竞技的单场对抗中，有效击打窗口往往只有数秒，高倍率放电的电池可以在短时间内给武器和行走系统提供足够的功率支持，不需要追求过长的续航时间，反而可以通过缩小电池体积、降低电池重量，

　　把更多重量配额分配给武器结构和框架防护上。车体上部的三辐式旋转武器臂采用高强度铝合金加工而成，臂身做了镂空减重处理，在保证结构强度、避免击打时出现臂身弯折断裂的前提下，尽可能降低非必要的重量，提升旋转加速度；武器臂末端没有加装额外的硬质合金刀头，而是依靠自身旋转的动能直接产生撞击破坏力，这种设计的优势是不需要担心刀头脱落、松动的问题，维护成本更低，即使多次击打后臂身出现磨损，也可以快速更换备件。框架的连接部位全部采用内六角螺丝紧固，关键受力位置的螺丝涂有螺纹胶，避免连续振动、撞击下出现螺丝松脱的问题；所有电气部件都布置在车体下部的封闭舱室内，外部用铝制盖板防护，避免对抗中产生的金属碎屑、飞溅物打坏电线、电调等核心部件。

　　整车的安装边界经过严格核算，所有突出部件都在武器旋转直径的覆盖范围以内，不会出现对手勾挂车体突出部位的情况，同时车体高度控制在较低水平，降低被对手从下部掀翻的概率。在实际对抗场景中，这款机器人的战术逻辑是依靠8轮驱动的高机动性快速调整位置，待进入武器有效作用范围后启动武器高速旋转，通过单次或连续的旋转击打直接破坏对手的行动能力，不需要复杂的操作逻辑，对操控手的要求相对更低，结构可靠性也比带复杂夹持、举升机构的机器人更高，适合30磅级别的入门到进阶竞技赛事使用。设计过程中反复调整了驱动吊舱的安装角度、武器臂的截面形状、电池的摆放位置，前后做了多轮动平衡仿真，保证武器高速旋转时不会产生过大的振动，避免振动传导到下部车体影响行走操控的精度；齿轮传动部分的侧隙经过严格调整，既不会因为侧隙过小出现卡滞，也不会因为侧隙过大产生反向冲击损坏电机轴。
