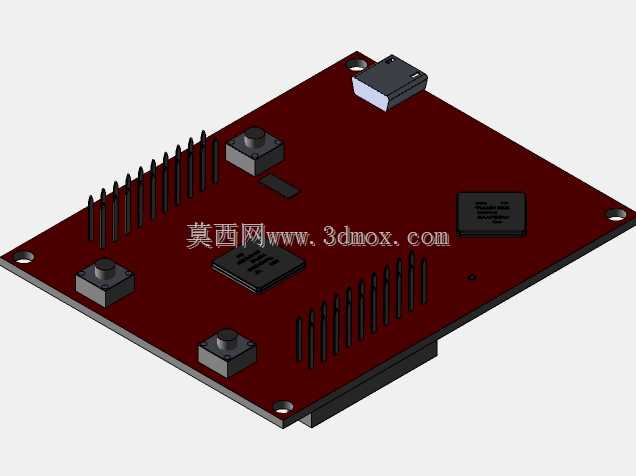

TI MSP430F5529开发板结构三维建模

　　这款嵌入式开发板的三维建模，完全围绕实物测绘的核心特征完成，所有结构尺寸均对照实体板卡的安装边界、元件布局逐一还原，没有做任何夸张的艺术化处理，完全服务于结构设计阶段的装配验证、外壳适配、教学演示等实际工程场景。在嵌入式硬件开发流程里，这类开发板是前期原型验证的核心载体，工程师会依托板载的主控芯片完成外设驱动调试、低功耗算法验证、小型物联网终端功能开发，而精准的三维模型可以在结构设计阶段提前规避外壳干涉、接插件对位不准、安装孔位偏差等常见问题，不需要等实物打样回来再反复修改结构件，能大幅缩短原型迭代的周期。建模过程中优先还原了板卡的核心安装特征：板体的整体轮廓按照实物的矩形板型绘制，四个边角的安装孔位严格对照实物的孔径、孔距参数，

　　确保和标准开发板固定支座、亚克力外壳的安装柱完全匹配，不会出现装不上的问题。板上的元件布局完全遵循实物的排布逻辑：侧边的排针组按照实际的针脚间距、排针高度建模，每一根排针的直径、伸出板面的高度都和实物一致，在做外壳开孔设计时，可以直接提取排针的位置轮廓做开孔参考，避免开孔偏移导致外接杜邦线、功能模块无法正常插接。板上的四个轻触按键按照实际的按键高度、按压行程预留了空间，建模时还原了按键的方形本体和顶部的按压帽结构，做外壳按键开孔时可以直接对齐位置，保证按压手感和实物一致。板载的USB接口模块还原了接口的凸台高度、内部插接腔的深度，在设计外壳的USB开口时，可以直接匹配接口的外轮廓尺寸，不会出现USB插头插不到位、外壳挡住接口的问题。

　　主控芯片和周边的阻容元件、存储芯片按照实际的封装尺寸建模，还原了芯片的本体高度、引脚排布，虽然不需要还原每一个细小阻容的精确细节，但核心大元件的高度轮廓全部做了还原，在做板卡堆叠设计、或者在板上加装扩展模块时，可以提前确认元件之间的高度间隙，避免加装的模块和板上原有元件发生碰撞。板体的厚度按照实际PCB的厚度设置，表面的丝印区域虽然没有做纹理贴图，但所有元件的占位轮廓都和实物一一对应，在做教学演示、结构装配动画时，可以清晰展示板卡的各个功能区域分布。建模时特意保留了板卡上的定位缺口、边角的安装孔倒角这些容易被忽略的细节，这些细节在实际装配中往往是影响装配效率的关键，比如很多通用开发板外壳的定位柱会对应板上的小缺口，

　　如果建模时遗漏这个特征，装配时就会出现板卡卡不进外壳的问题。对于嵌入式开发的从业者来说，这个模型可以直接导入到装配环境中，和自己设计的外壳、扩展板、固定支架做干涉检查，不需要自己再花费时间测绘板卡尺寸；对于教学场景来说，这个模型可以用来讲解开发板的硬件结构、元件布局，帮助初学者快速建立硬件结构的空间认知；对于做自动化测试治具的工程师来说，精准的板卡模型可以直接用来设计测试治具的压接结构、定位槽，确保治具的探针能准确对准板上的测试点，提高治具设计的一次成功率。整个建模过程没有添加多余的装饰性特征，所有结构都围绕实际工程使用需求设置，每一个尺寸都对应实物的实际测量值，确保模型导入到各类三维设计环境中都能直接用于工程设计，不会出现尺寸失真导致的设计错误。
