C型框架结构有限元应力云纹分析模型

　　本次呈现的C型开口框架结构有限元分析模型，是通讯设备安装支架类零件力学性能验证环节的典型仿真载体，在户外通讯基站设备固定、室内通讯机柜承重支架、通讯终端安装挂架等场景中，这类C型开口结构是极为常见的承载构件，其受力后的变形趋势、应力集中分布直接决定了通讯设备长期运行的安装可靠性，一旦结构强度不足出现形变，会导致通讯模块对位偏移、信号传输接口松动，甚至引发设备脱落的运维事故。从结构设计逻辑来看，该C型框架采用等截面矩形杆拼接成型，上下两个水平悬臂段与中间竖直连接段形成单侧开口的容纳空间，恰好可以避让通讯设备的走线空间、接口插拔操作空间，相比封闭框型结构，这类开口结构在现场安装时不需要从端部穿套设备，可直接从开口侧卡入安装位，

　　大幅降低高空通讯基站作业的安装难度，也方便后期运维时的设备拆卸更换。在有限元仿真的网格处理上，整个结构采用四面体实体单元进行离散化划分，网格尺寸根据结构应力梯度做了差异化设置，在悬臂根部、竖直段与水平段的转角连接位置做了网格局部加密，这些位置是结构受力后的应力集中高发区，加密网格可以更精准捕捉应力峰值，避免因网格过粗导致的应力计算结果失真，而在悬臂段的中间平直区域，网格尺寸适当放大，在保证计算精度的前提下控制整体计算规模，缩短仿真求解的时间成本。从受力边界的设置逻辑来看，仿真过程中通常将框架下悬臂的底面设置为固定约束面，模拟支架与安装基面通过螺栓锁紧的实际状态，在上悬臂的顶面施加对应通讯设备重量的均布载荷，

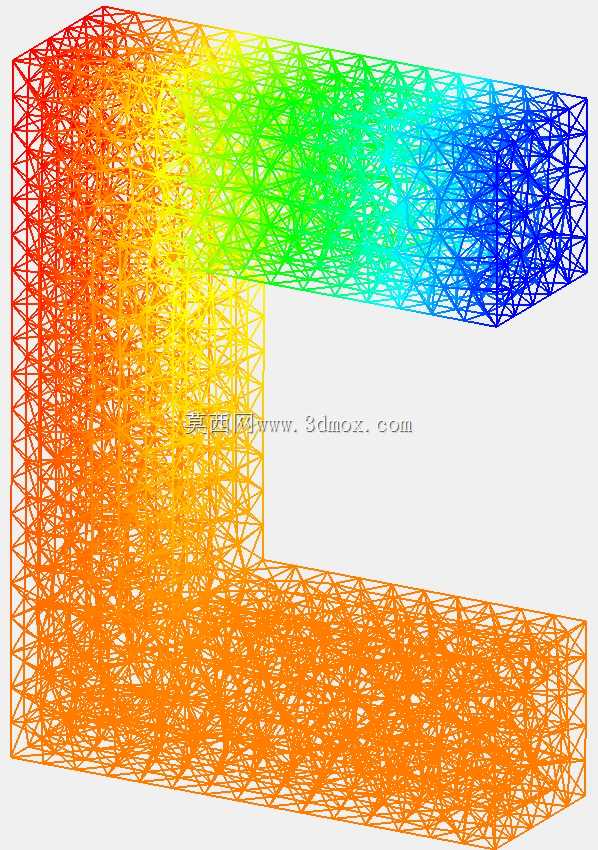

　　同时根据通讯设备的户外使用场景，叠加风载带来的侧向水平载荷，以此还原结构真实的受力工况。从云图呈现的应力分布结果可以看出，结构的高应力区集中在上悬臂与竖直段连接的上转角位置，应力沿悬臂长度方向从固定端向自由端逐步递减，下悬臂的应力水平整体低于上悬臂，应力从转角位置向固定端逐步扩散，不同颜色的云纹梯度清晰展现了应力从高值区向低值区的传导路径，这一结果可以直接指导结构的优化设计：在转角位置增加圆角过渡避免直角应力集中，或者在高应力区局部增加壁厚提升承载能力，在低应力区可以适当缩减截面尺寸实现结构轻量化，降低通讯支架的材料成本与高空安装的负重压力。在安装边界的尺寸匹配上，该框架的开口高度、悬臂长度都按照常规通讯接入设备的外形尺寸做了适配，

　　开口宽度预留了设备安装的操作间隙，框架的安装孔位间距符合通讯基站安装基面的通用孔位标准，不需要额外做转接件即可完成现场装配，结构的整体形变控制在通讯设备接口允许的形变范围内，保证长期受载下接口不会出现错位松脱。这类有限元分析模型的核心价值，是在结构开模、下料加工之前就完成力学性能的虚拟验证，提前识别结构的强度薄弱点，避免加工完成后才发现结构强度不足导致的返工浪费，对于通讯类安装支架这类批量应用的零件，前期仿真优化带来的成本节约效应尤为明显，同时仿真得到的应力、形变数据也可以作为零件选型、载荷核定的量化依据，为通讯设备的安装可靠性提供数据支撑。
