车载墨菲PV25-A发动机参数显示仪表

　　在商用车、工程作业车辆、固定式动力机组的运维场景中，发动机运行参数的实时可视化是保障动力系统稳定运行、规避过载故障的核心环节，这类嵌入式圆形显示仪表正是为适配车载紧凑安装空间、对接动力控制单元数据链路开发的专用监测部件。不同于通用型数显表头，这款显示单元直接对接车辆ECM的通讯端口，无需额外布设大量传感器线束，即可直接读取动力系统的转速、水温、油压、运行时长、故障代码等核心运行参数，替代传统分散式机械表头的组合布局，大幅简化驾驶舱或动力舱的仪表排布复杂度。

　　从结构设计逻辑来看，整体采用圆形嵌装的壳体构型，是为了适配车辆仪表台、动力机组控制柜上通用的标准圆形开孔安装位，壳体外侧的阶梯式限位凸缘，能够在安装时直接卡入开孔端面，配合后侧的卡扣或螺纹压圈即可完成快速固定，无需额外设计定制化安装支架，适配市面多数通用仪表安装孔位的尺寸边界，安装后正面与安装面基本齐平，避免突出结构被误碰损坏。壳体采用耐油、耐高低温的工程塑料材质，能够适应发动机舱周边的宽温工作环境，抵御燃油、机油蒸汽的长期侵蚀，正面的透明防护面板做了防眩光处理，在户外强光直射场景下依然能够清晰辨识显示内容，避免反光导致的参数读取滞后。

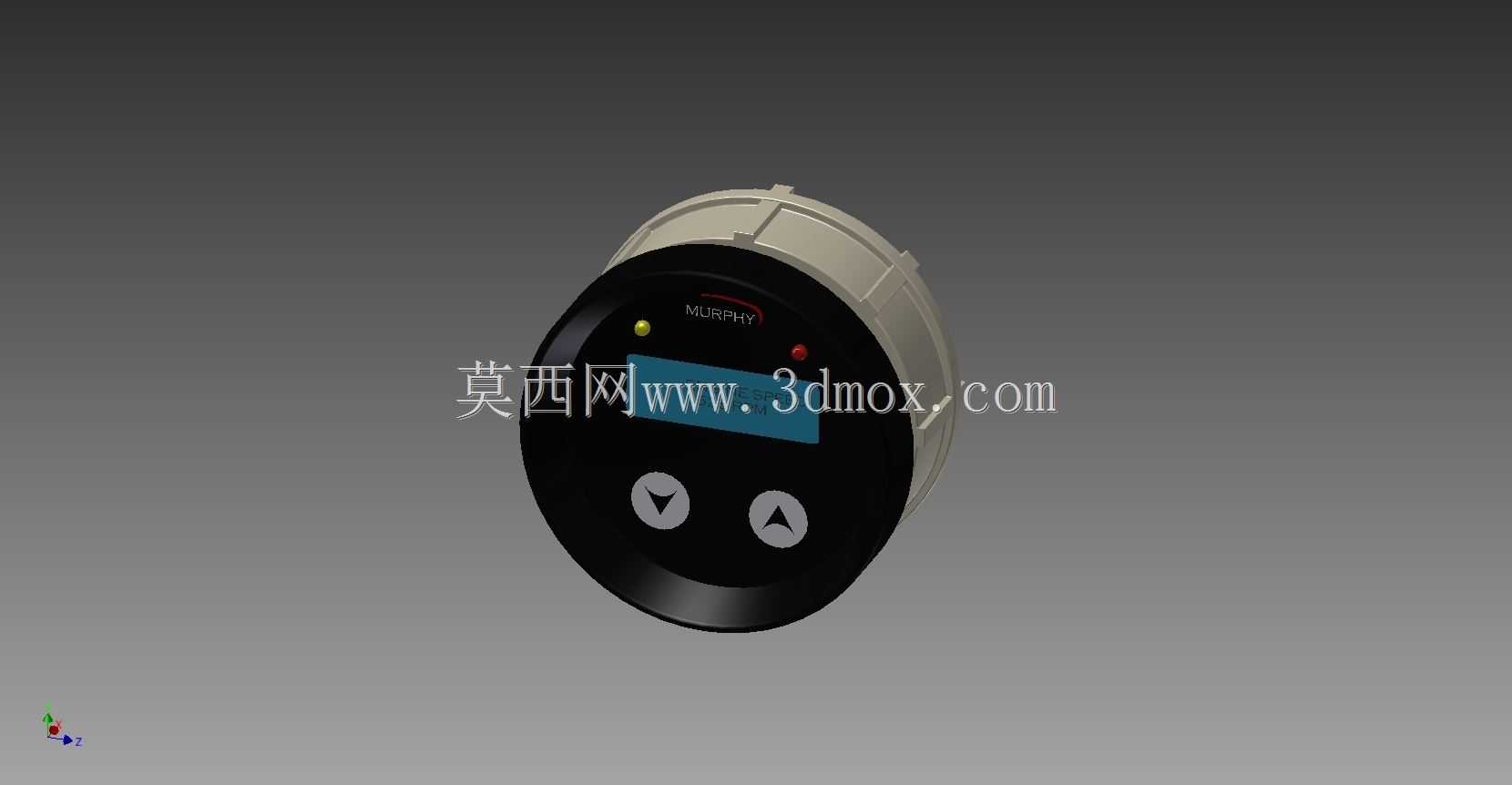

　　正面交互区域的布局完全围绕驾驶场景的快速读取需求设计，上方的小型状态指示灯分别对应故障告警、运行状态提示，无需进入菜单层级即可快速获知系统是否存在异常；下方的两个实体操作按键采用凹凸触感设计，操作人员佩戴劳保手套也能准确完成按键操作，实现参数页面切换、告警信息确认、阈值设置等功能，避免触控屏在油污、戴手套场景下操作失灵的问题。显示区域采用高对比度的数码显示方案，相比液晶屏幕在低温环境下的响应迟滞问题，这类显示方案在-40℃到85℃的工作区间内都能快速刷新显示内容，适配高寒、高热区域的户外作业需求。

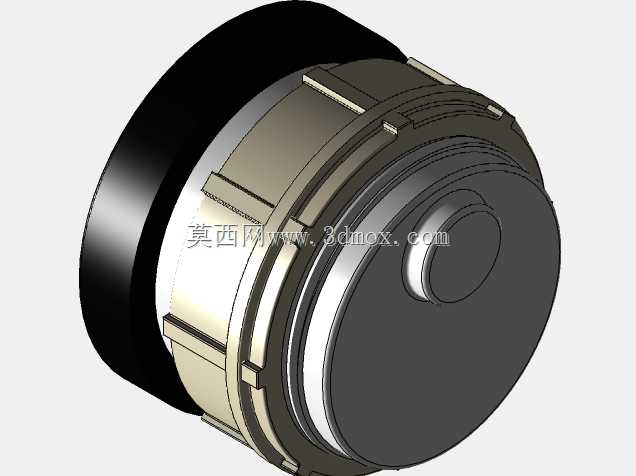

　　在建模还原过程中，需要重点关注壳体的安装配合尺寸：前端面的外径尺寸要与标准嵌装开孔的限位尺寸匹配，壳体后侧的接线端预留足够的线束插拔空间，按键的按压行程要符合实体按键的实际操作反馈，指示灯的透光区域要做半透明材质的区分，避免与黑色面板材质混淆。很多新手建模时容易忽略仪表后侧的接线腔体结构，实际上这个区域是容纳通讯端子、供电端子的核心空间，尺寸偏差会导致实际安装时端子与后侧舱体结构干涉，无法推到位完成固定；另外正面面板的丝印标识区域要做轻微的凹陷处理，模拟实际产品的丝印或激光雕刻工艺效果，避免标识浮于表面的失真感。

　　从实际应用的适配性来看，这类仪表不需要额外搭配信号转换模块，直接通过标准通讯协议与ECM完成数据交互，能够覆盖柴油、汽油等不同燃料类型的发动机监测需求，不管是在货运车辆的驾驶台集成，还是在发电机组、泵组等固定式动力设备的控制柜上安装，都能快速完成适配，替代传统多个独立仪表的监测方案，减少布线工作量的同时，也降低了多个仪表分散布置带来的故障点。在结构强度设计上，壳体的壁厚均匀控制在2.5mm左右，既能够满足车载场景下的抗振动、抗冲击要求，也不会因为壁厚过大导致安装空间占用过多，面板与壳体的配合处做了密封胶圈的安装槽设计，能够达到IP65左右的防护等级，避免洗车、雨天作业时的水汽渗入仪表内部造成电路短路。
