ASME规范NVE快开式压力罐体人孔结构

　　在承压罐体、反应容器、储运槽罐的设计工作中，人孔作为运维人员进出设备内部开展检修、清理、填料更换作业的必备通道，其结构可靠性直接决定整套承压设备的运行安全与操作便捷性。这款符合ASME规范的NVE人孔，采用20英寸主通径搭配6英寸副接口的组合结构，区别于常规单一通径人孔的设计，在满足人员进出所需最小通行空间的基础上，集成了小口径副接口，可直接用于仪表安装、介质取样、临时管线接驳或是泄压辅助管路连接，无需在罐体封头额外开孔焊接，减少了罐体上的焊缝数量，从源头降低了承压壳体的泄漏风险点。

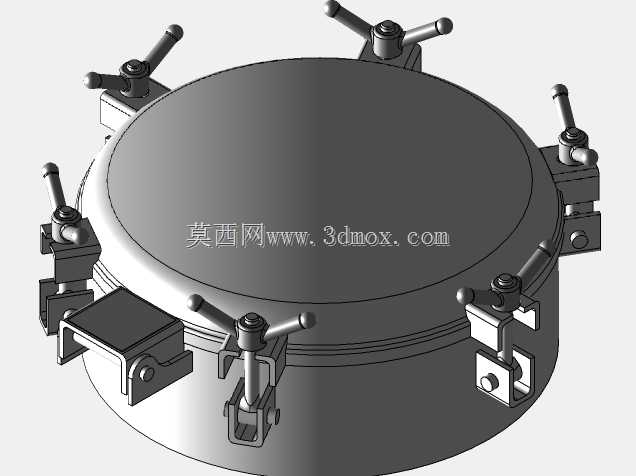

　　从结构设计逻辑来看，这款人孔采用快开式压锁结构，沿法兰周向均匀布置多组可调快压锁紧件，替代了传统人孔采用的满布螺栓紧固结构。传统螺栓紧固人孔每次开启都需要逐一拆卸数十颗螺栓，作业耗时久，反复拆装还容易出现螺纹滑牙、螺栓丢失的问题，快压锁紧件通过偏心压杆的机械自锁原理实现密封面的压紧，操作时只需扳动压杆手柄即可完成锁紧或解锁，单人即可在数分钟内完成人孔的开启或闭合操作，大幅降低了运维作业的劳动强度，尤其适合需要频繁开启人孔开展内部作业的批次生产类反应设备、物料储运罐体。锁紧件沿法兰周向的排布经过受力校核，每个压点的压紧力可通过端部的调节螺母微调，保证密封面整圈的压紧力均匀分布，避免局部压应力过大导致密封垫片过早失效，或是局部压紧力不足出现承压泄漏的问题。

　　密封结构上，人孔盖与法兰基座的配合面采用精加工密封槽设计，可适配耐油橡胶、石棉橡胶、聚四氟乙烯等多种材质的标准密封垫片，满足不同介质特性、不同工作压力温度工况的密封需求。法兰基座的下端采用标准焊接坡口结构，可直接与罐体封头或筒壁的开孔位置组对焊接，安装时只需保证法兰端面与罐体开孔的同轴度以及端面水平度，即可完成基座固定，安装边界清晰，不需要额外制作过渡连接节。人孔盖整体采用冲压成型的碟形结构，相比平盖结构拥有更优的承压受力性能，在同等承压等级下可以采用更薄的板材制作，有效降低人孔整体自重，减少启闭操作时的负重，同时碟形盖的弧形结构可以避免开盖后盖面积液、积料的问题，减少物料残留带来的交叉污染风险。

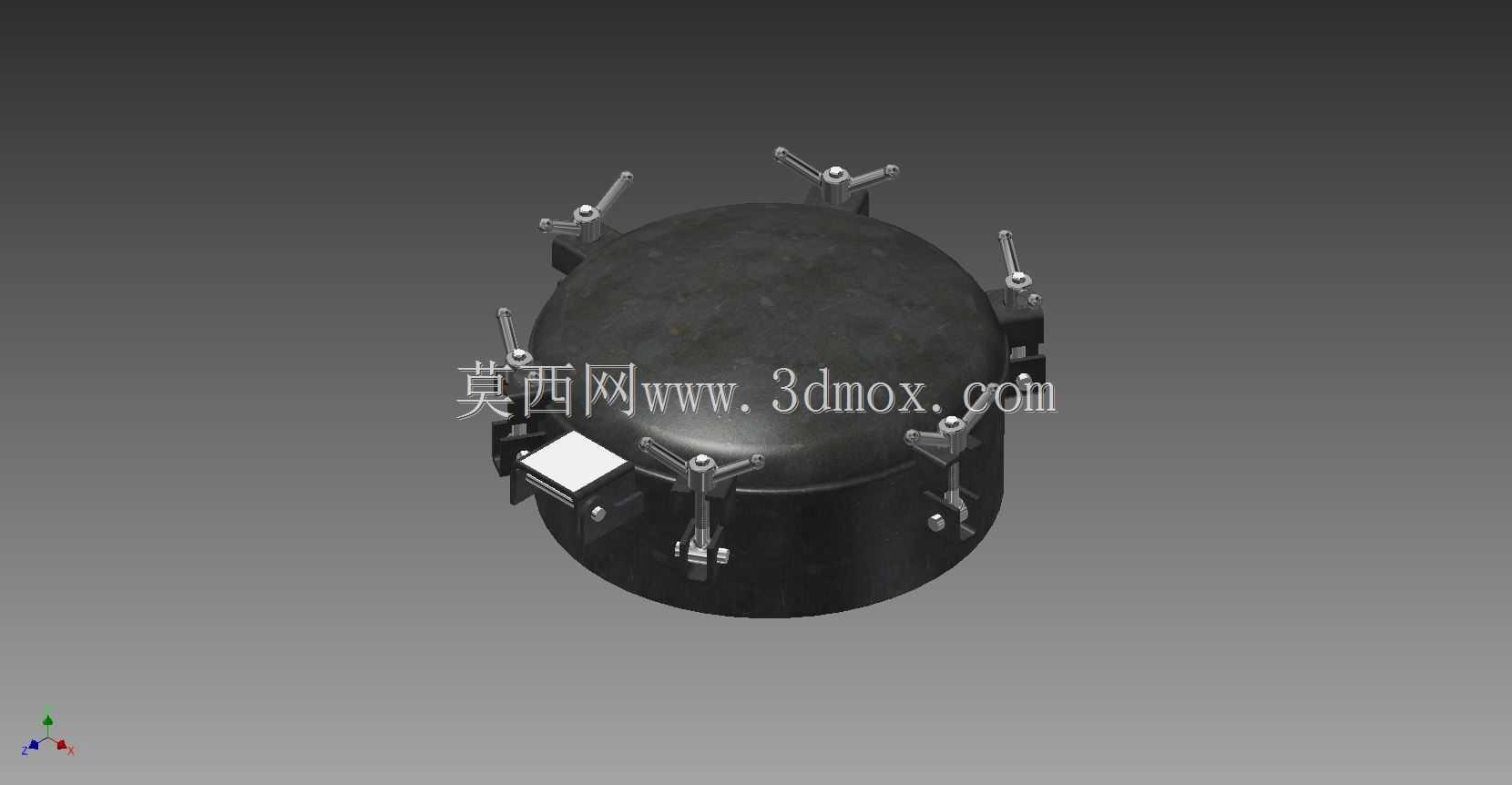

　　在实际工程选型应用中，这类快开式人孔多用于食品酿造罐体、化工配料反应釜、常压及低压储运槽车、环保水处理罐体等场景，20英寸的通径尺寸完全满足成年作业人员携带小型工具进出的空间需求，周向布置的锁紧件操作位置分布合理，操作人员站在罐体外部任意方位都可以就近操作对应的锁紧手柄，不需要绕罐体反复移动位置。人孔盖上集成的6英寸副接口采用标准法兰连接结构，可根据实际工况选配盲板、视镜、呼吸阀、取样阀或是清洗喷淋装置，拓展性极强，设计人员在开展罐体三维建模时，可以直接调用该模型完成整体装配，不需要从零开始绘制人孔的每一个细节结构，大幅提升设计阶段的建模效率，同时模型的各部件尺寸完全符合ASME规范的相关要求，可直接用于工程出图、生产加工的尺寸参考，避免自行设计时出现的结构受力不合理、安装尺寸不匹配、密封性能不达标等常见问题。

　　从安装边界来看，人孔法兰基座的焊接端外径、密封面尺寸、锁紧件展开后的最大外伸距离都经过精准校核，在罐体上布置人孔位置时，只需要预留出对应尺寸的安装空间，同时预留足够的锁紧件操作空间以及人孔盖向上开启的翻转空间即可，不需要额外考虑其他干涉问题。人孔盖与基座之间采用铰接结构连接，开启后人孔盖可沿铰接轴翻转停靠在罐体侧方，不需要额外设置吊具来悬挂人孔盖，铰接轴的位置经过配重平衡设计，开启过程中不会出现盖体突然下坠的安全隐患，操作安全性有充足保障。
