翻盖式自锁纸板包装盒三维结构设计

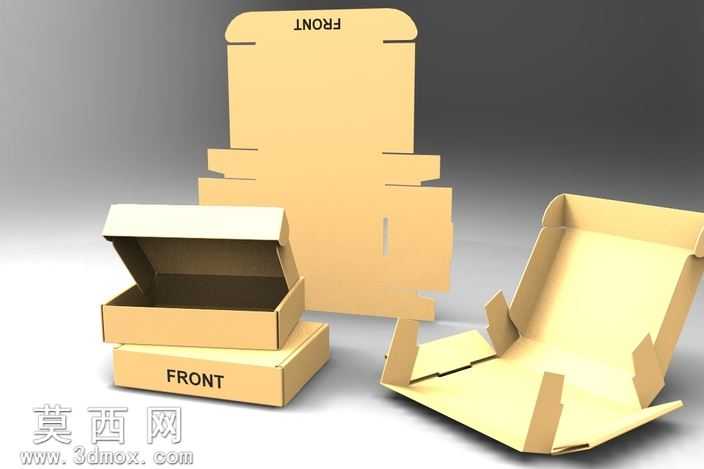

本作品为翻盖式自锁纸板包装盒的三维数字化设计成果，建模过程严格遵循纸质包装折叠成型的工艺逻辑，在三维软件中先完成平面刀版图的精准绘制，依据纸板厚度预设压痕线的折叠避让间隙，对每一处插舌、锁扣、折边的尺寸进行公差匹配，确保虚拟折叠过程中不会出现面与面的干涉、穿模问题。建模阶段采用曲面与实体结合的方式，先构建平面展开状态的单片纸板模型，通过折弯特征模拟真实压痕后的翻折动作，依次完成盒底自锁结构的扣合、盒身侧壁的围合、盒盖翻盖部分的成型，完整还原从平板纸板到立体包装盒的全流程结构状态。材质渲染环节还原了牛皮纸板的真实质感，调整漫反射参数模拟纸板表面细微的纤维纹理，设置低粗糙度的哑光质感匹配纸质材料的光学特性，对压痕位置做轻微的凹陷处理，还原模切压痕后的真实物理形态，同时渲染了展开状态、半开状态、闭合堆叠状态三种展示视角，清晰呈现包装盒的结构逻辑与成型效果。设计思路围绕无胶自锁的包装需求展开，摒弃额外粘接工序，通过纸板自身的插舌与锁扣结构实现盒体的稳固成型，盒盖与盒身的衔接处做了圆弧过渡处理，既提升开合的顺滑度，也避免纸板折角处因反复开合出现断裂问题；盒身正面预留标识印刷区域，可适配不同品牌的标识印刷需求，整体结构紧凑，折叠后无多余突出结构，堆叠存放时可充分利用仓储空间，平板状态运输时能大幅降低物流占用体积，适合小型电子产品、文创周边、日用小商品的外包装使用，模型的结构参数可直接对接刀模生产环节，为纸质包装的快速打样与结构验证提供精准的三维参考。
