斜轨式螺母自动送料进纸设备结构设计

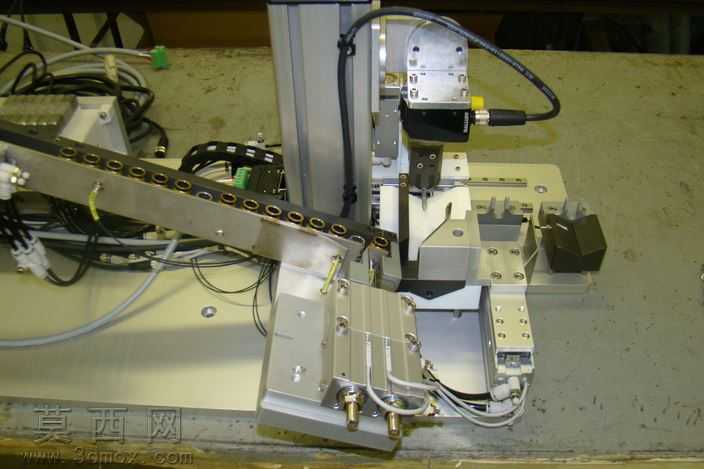

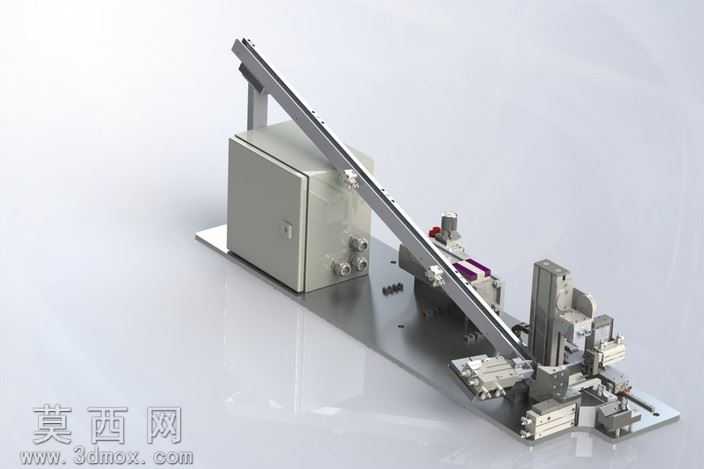

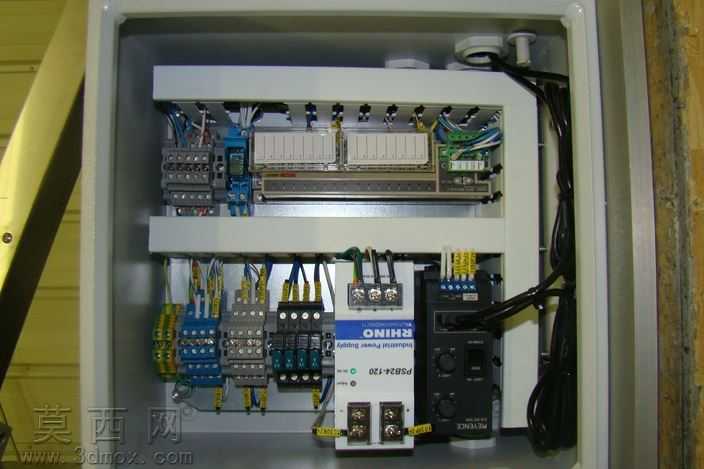

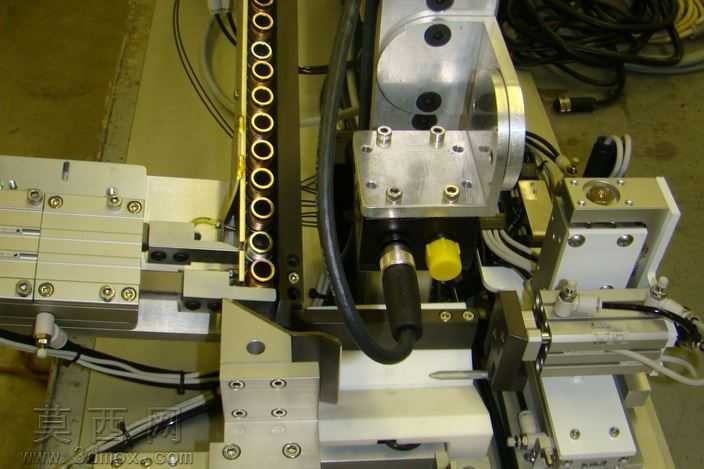

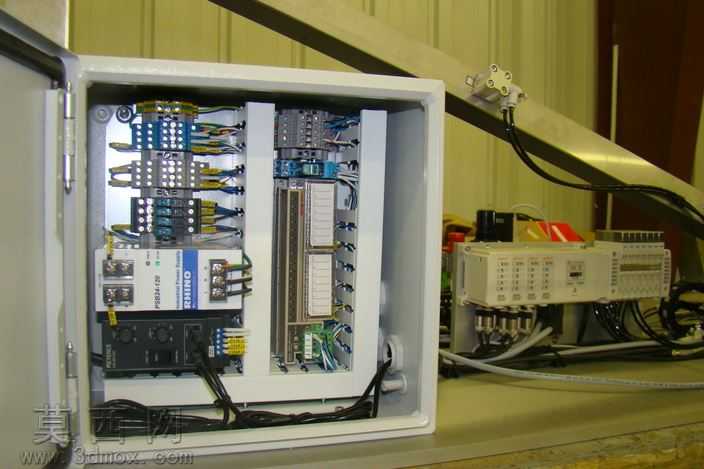

本作品为面向紧固件装配工序的螺母自动进纸配套设备三维设计，建模阶段严格遵循机械设计规范，对设备各组成模块进行1:1等比例参数化构建，完整还原设备的实际装配逻辑与运行空间。模型整体采用模块化分区设计，左侧设置封闭式电气控制箱体，箱体表面预留标准气动接口与控制开关安装位，建模时对箱体的钣金折弯结构、门锁卡扣、接口螺纹细节均做精细化处理，还原钣金加工的工艺特征；斜向送料轨道采用铝合金型材搭配耐磨导轨材质设计，建模时精准计算轨道倾斜角度，确保螺母依靠重力可顺畅滑移至末端工位，轨道侧面设置的挡料、分料结构均做独立零件建模，清晰展示各部件的配合间隙与运动行程。轨道末端的执行工位集成了直线导轨、滑台气缸、定位夹具等标准工业零部件，建模时对气缸的缸体、活塞杆、磁性开关安装位，导轨的滑块、滚珠沟槽、安装孔位，夹具的夹爪开合结构、定位卡槽均做细节还原，可直观展示螺母到位后的定位、推送、进纸贴合的完整动作流程。设备底座采用平整钢板结构设计，表面预留各模块的安装定位孔位，建模时还原底座的平面度特征与安装基准，确保各模块装配后无位置干涉。渲染阶段采用工业产品写实渲染风格，为金属材质部件添加真实的金属反光、表面细微拉丝纹理，为电气箱体添加哑光钣金漆面质感，为气动部件添加工程塑料与金属组合的材质表现，整体光影柔和均匀，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑设备的实用性与可靠性，斜轨角度经过反复参数校验避免螺母卡滞，末端执行机构的行程参数匹配常规规格螺母的尺寸范围，各标准件均采用工业通用规格选型，便于实际加工组装时的配件采购与替换，整体结构紧凑无冗余设计，可直接对接自动化装配生产线完成螺母的自动上料与进纸配套工序，有效提升紧固件装配环节的作业效率，降低人工上料的操作误差与劳动强度。
