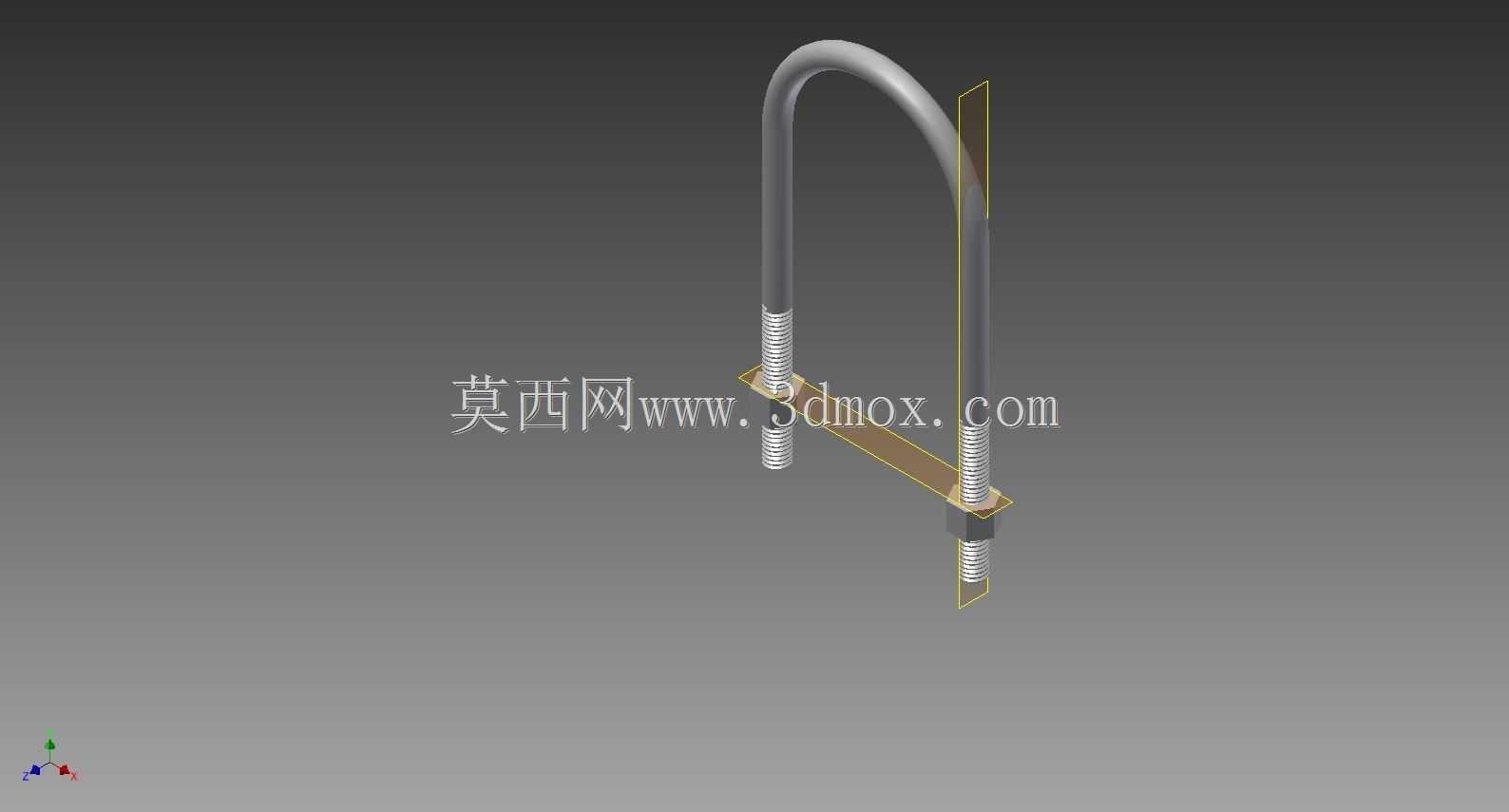

适配2英寸管道的全螺纹U形紧固螺栓

　　在工业管路铺设、小型设备机架固定、户外管线架设等场景中，U形螺栓是极为常用的夹持类紧固件，这款适配2英寸管道的U形螺栓，正是针对常规小口径流体管路、线缆穿护管的固定需求设计的结构件。从实际安装场景来看，这类U形螺栓常被用在车间压缩空气支管路沿墙面角钢架的固定、给排水系统户外支管的支架锁紧、小型设备上气动管路与机架的绑定，甚至在轻型输送线的侧边护栏管固定作业中也能见到同规格产品的应用，它的核心作用是通过U形的环抱结构将圆形截面的管材牢牢压合在安装基座上，相比单侧压紧的管卡，这类双螺纹端的U形螺栓锁紧后受力更均匀，长期受管路振动影响时也不容易出现单侧松脱的问题。

　　从结构设计逻辑来看，这款U形螺栓采用了等直径圆钢弯折成型的工艺路线，弯折段的圆弧半径严格匹配2英寸管道的外径，保证安装时螺栓内弧面能够和管道外壁形成足够的贴合面积，避免局部压强过大压伤薄壁管材，也能防止锁紧后管道出现轴向窜动。螺栓的两个直杆段全部加工有连续外螺纹，也就是常说的全螺纹轮廓，这种设计的优势在于安装时可以根据基座的厚度、配套垫片的堆叠高度灵活调整锁紧位置，不像半螺纹U形螺栓那样受无螺纹段长度的限制，哪怕安装面存在少量的焊接变形、或者需要叠加橡胶减震垫来降低管路振动传递，全螺纹结构都能提供足够的调节余量，不需要额外更换不同长度的紧固件，能大幅降低现场安装的配件适配难度。

　　尺寸边界是这类紧固件选型时最核心的参考依据，这款U形螺栓的内宽尺寸为2又1/2英寸，这个数值是在2英寸管道外径基础上预留了合理的安装间隙，既不会因为间隙过小导致螺栓卡套不上管道，也不会因为间隙过大造成锁紧后螺栓与管道之间存在旷量，降低夹持稳定性。螺栓的整体有效高度为5又1/2英寸，这个高度覆盖了管道半径、安装基座的最大允许厚度、双螺母锁紧所需的螺纹长度，以及预留的少量调整余量，在常规的3-6mm厚角钢安装架、或者不超过10mm厚的设备安装板上使用时，不需要额外切割螺杆就能完成锁紧作业。螺杆的直径为5/16英寸，对应的螺纹强度等级可以满足常规小口径管路的固定载荷要求，哪怕管路内存在流体脉动造成的轻微振动，配合弹簧垫圈使用时也能达到可靠的防松效果。

　　在实际建模过程中，这类零件的建模逻辑需要兼顾生产工艺的合理性，弯折处的圆角不能出现直角突变，否则冷弯成型时会在弯角处产生应力集中，严重时甚至会造成弯角处开裂；螺纹段的收尾需要设置合理的退刀结构，和实际车削加工的螺纹收尾形态保持一致，避免模型导入工程图时出现螺纹线条错乱的问题。另外，U形两个直杆段的平行度需要严格控制，建模时要保证两个螺杆的轴线平行，且和圆弧段的相切过渡自然，否则实际安装时会出现两个螺杆无法同时穿过安装孔的问题，导致配件报废。从选型适配的角度来说，这款U形螺栓除了固定2英寸的金属管道外，也可以用来固定同外径的PVC线缆护管、小型圆钢杆件，在一些轻型工装的临时夹紧作业中，也能作为快速夹持的连接件使用，适用场景覆盖了五金紧固、管路安装、轻型设备装配等多个领域，是机械安装、现场运维场景中备货率极高的一款通用紧固件。
