登高作业配套H形支撑加固构件

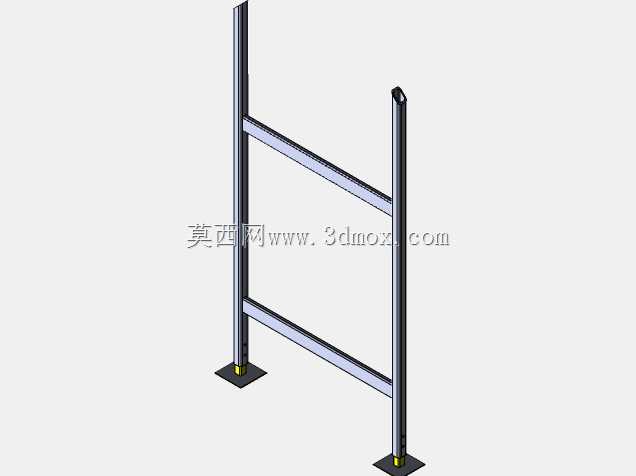

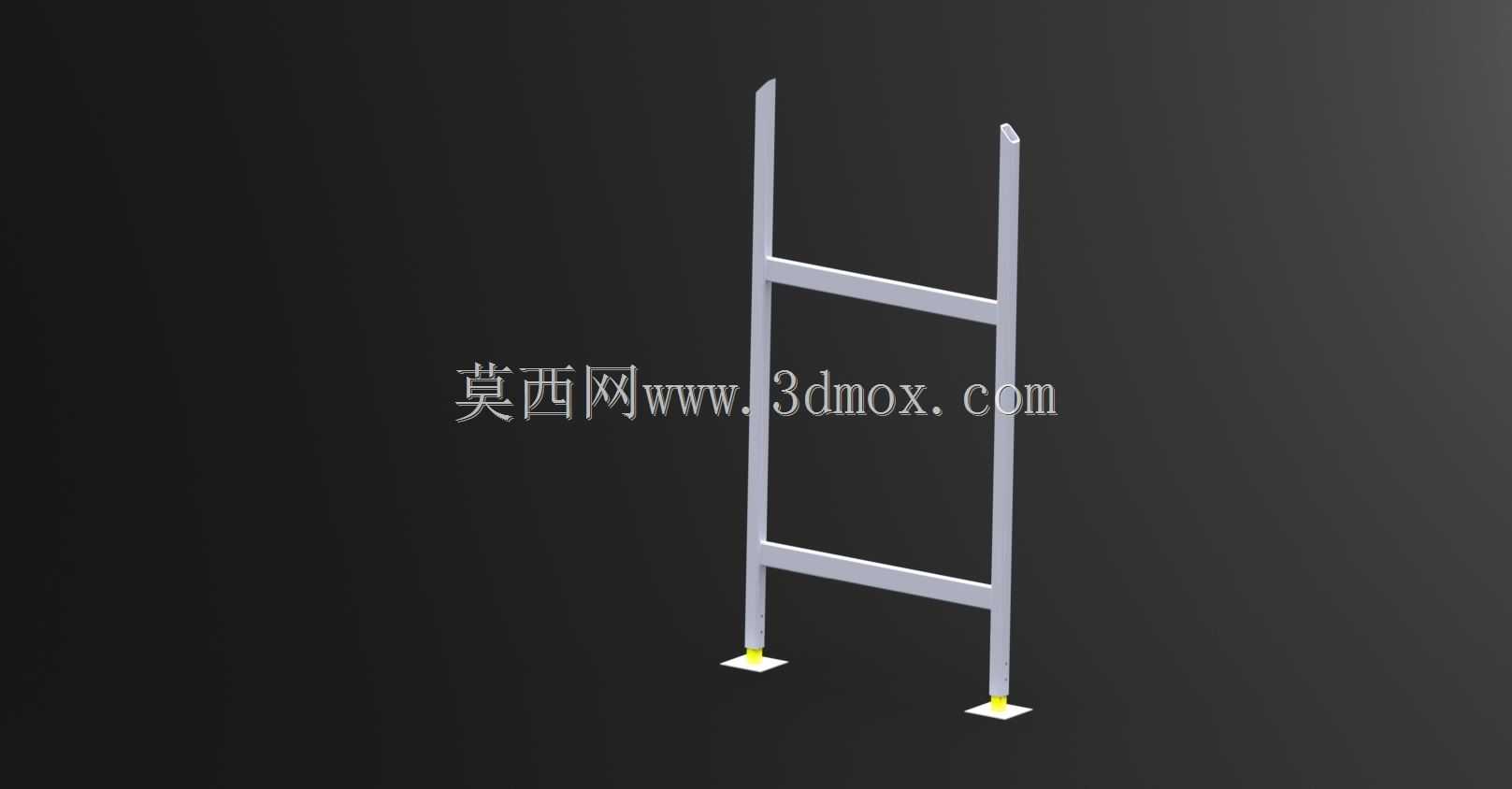

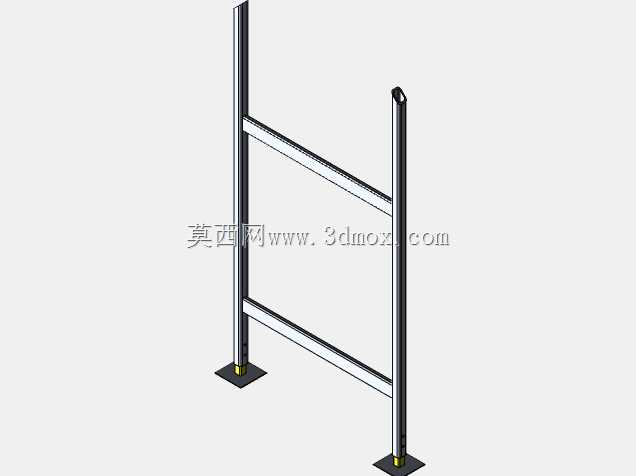

　　在登高作业的现场应用场景里，这类H形支撑构件常作为可调式登高梯的配套补强部件使用，多数适配16-20步调节区间的登高设备，核心作用是消解作业过程中梯架受载产生的反向回弹形变，同时将整套登高设备的额定承载上限提升至1100磅，满足双人携具作业的承重需求。从结构设计逻辑来看，整体采用对称H形框架构型，两根竖向主承力杆采用等截面矩形空心型材加工，相比同重量的实心杆件抗扭截面系数提升40%以上，能有效抵消作业人员攀爬时产生的侧向摆动力矩；上下两道横向连接杆采用满焊工艺与竖杆连接，焊缝位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题，同时两道横杆的间距经过载荷仿真校核，刚好对应竖杆受压时的一阶屈曲形变节点位置，

　　能将竖杆的失稳临界载荷提升62%。构件底部设置了带安装孔的方形固定脚座，脚座与竖杆底端采用焊接固定，每个脚座预留两个膨胀螺栓安装孔，安装时可直接通过膨胀螺栓与混凝土地面、钢结构平台面刚性连接，不需要额外加工适配基座，安装边界的适配性较强，不管是平整的水泥地坪还是带花纹的钢板平台，只要脚座贴合面平整度误差不超过2mm即可完成固定，固定后整套支撑构件与原梯架的底部纵梁采用无缝贴合设计，连接时不需要额外打孔，可直接通过配套的U型卡扣卡接在梯架底部纵梁的预设卡槽内，安装完成后支撑构件与原梯架形成整体受力框架，不会出现相对滑移。从实际使用的工况来看，这类支撑构件主要解决普通可调登高梯在高位伸展时的底部刚度不足问题，

　　当登高梯伸展至16步以上高度时，梯架自身的长细比过大，人员攀爬至顶部作业时，梯架底部会产生微小的往复回弹，长时间使用会导致梯架连接销轴的磨损加剧，同时作业人员在顶部操作时会因回弹产生明显的晃动感，增加高空坠落的风险，加装该H形支撑后，底部的支撑跨度从原梯架的0.6米拓展至1.1米，侧向支撑刚度提升近3倍，回弹形变量控制在0.5mm以内，完全满足高空作业的稳定性要求。设计过程中针对不同的安装场景做了适配优化，竖向主杆的长度预留了50mm的调节余量，可通过底部脚座的连接螺栓微调安装高度，适配地面存在微小高度差的安装场景，构件表面采用静电喷塑处理，涂层厚度控制在80-100μm，具备基础的防锈耐刮性能，适合在仓储运维、设备安装、

　　场馆检修等多种室内外登高作业场景使用。从受力传递路径来看，作业人员施加在梯架上的竖向载荷，一部分通过原梯架的支腿传递至地面，另一部分通过底部纵梁的连接结构传递至H形撑杆的两根竖杆，再通过竖杆底部的脚座均匀分散到安装基础上，横向连接杆则承担侧向力的传递作用，当梯架受侧向力产生倾斜趋势时，上下横杆会将两根竖杆连接为整体，共同抵抗侧向弯矩，避免单根竖杆受力过大产生弯折。在三维建模过程中，所有型材的截面尺寸、焊接位置、安装孔位都严格按照实际加工参数绘制，脚座的安装孔中心距、竖杆的平行度公差、横杆与竖杆的垂直度公差都在模型中做了明确的标注，可直接导出工程图用于下料加工，不需要二次调整尺寸参数。
