机油调节器安装定位托架总成结构

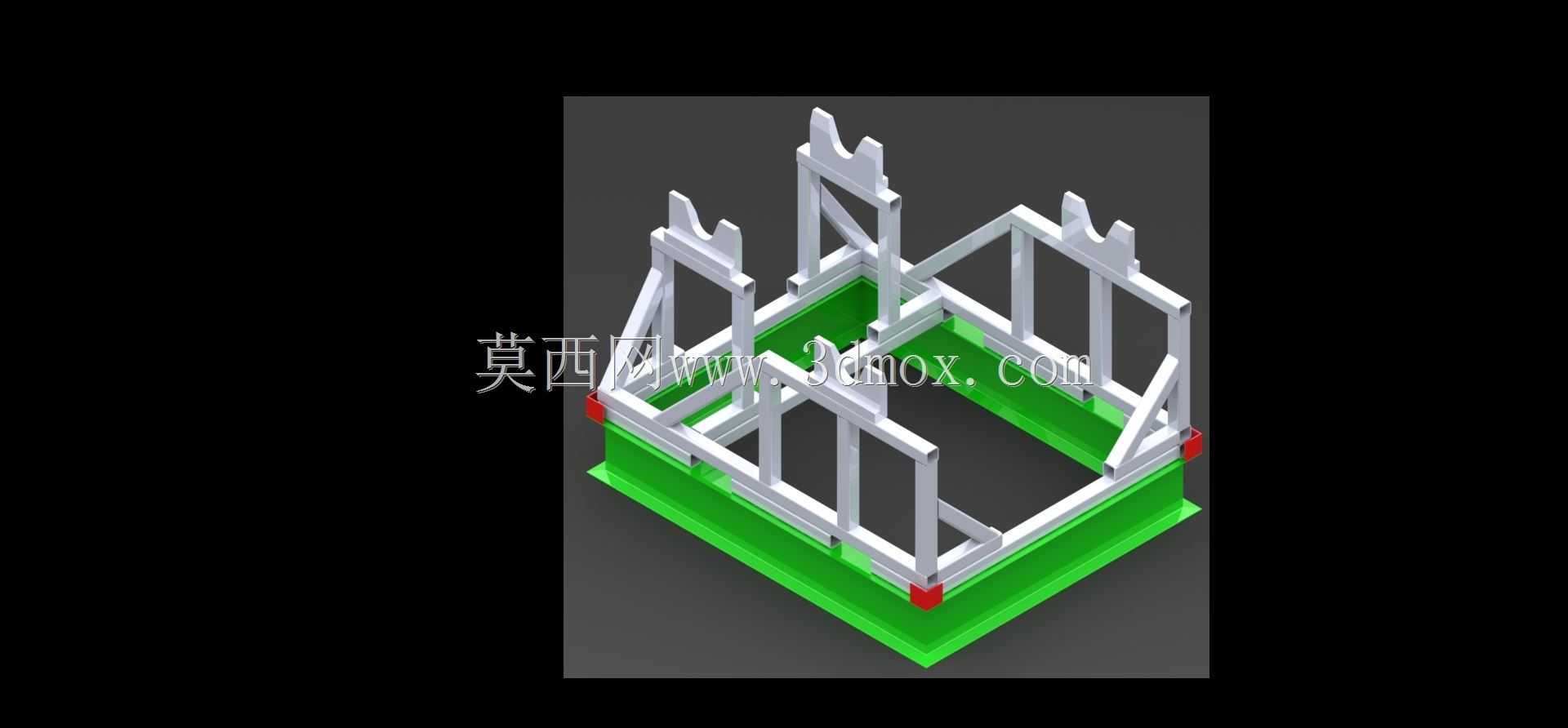

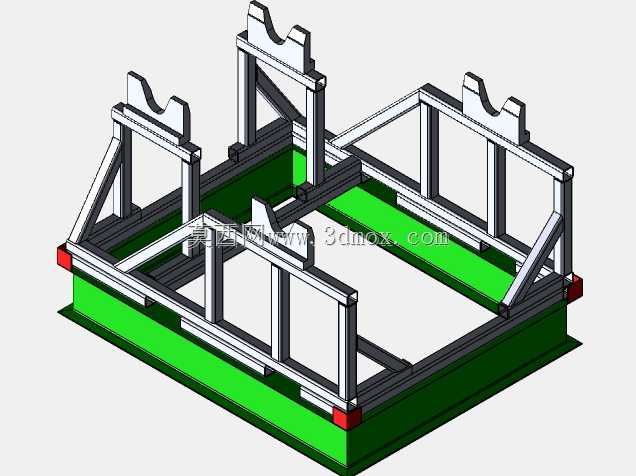

　　这套托架总成主要面向动力系统维保、生产线旁部品存放以及总成预装工位的使用需求，在发动机装配线的部品上线环节，工人可将待装配的机油调节器预先放置在托架的定位槽位内，避免部品堆叠磕碰造成调压阀口、密封结合面的损伤，在仓储周转环节，该托架可配合叉车、液压托盘车实现整架部品的批量转运，替代传统的木质托盘散放模式，减少周转过程中的部品滑落、磕碰报废率。从结构功能来看，底部采用整体式方管焊接底框，底框下沿预留了100mm高度的叉车进叉空间，可适配标准手动液压托盘车、1.5吨电动叉车的叉齿尺寸，无需额外配置托盘即可直接完成转运作业；底框上方的竖向支撑立柱按照机油调节器的外部轮廓做了仿形定位设计，每一组立柱对应一个机油调节器的放置位，

　　立柱顶端的豁口结构可卡住调节器的壳体加强筋位置，避免转运过程中部件出现横向窜动，相邻放置位之间预留了30mm的操作间隙，方便工人取放部件时手部操作，不会出现相邻部件干涉卡滞的问题。设计过程中优先考虑了焊接工装的定位精度，所有竖向立柱与底框的连接位置均设计了定位靠山，在焊接工装组对时可直接将方管抵靠在靠山位置完成点焊固定，减少组对时的尺寸测量工作量，控制整体焊接变形量；底框底部四个角位置设置了聚氨酯缓冲垫安装座，缓冲垫突出底框下平面15mm，一方面可避免托架直接放置在地面时刮伤环氧地坪，另一方面多架托架堆叠存放时，上层托架的底框可落在下层托架的缓冲垫上，减少金属刚性碰撞产生的噪音，同时避免堆叠时的框架变形。

　　整体框架采用标准规格的空心方管焊接成型，所有焊接位置均采用连续角焊缝，焊后做打磨清渣处理，表面喷涂亮绿色防护漆，涂层厚度控制在60-80μm，可适配车间内的常规油污、切削液飞溅环境，避免短时间内出现锈蚀掉漆问题；托架的整体外轮廓尺寸控制在1200mm×1000mm×850mm范围，可适配标准的线旁物料架存放空间，也可直接进入货运电梯完成楼层间的周转转运，单架额定承载重量不低于500kg，可满足单次8-12台机油调节器的存放转运需求。在安装适配性方面，该托架无需额外的地面固定，可直接放置在装配工位旁、物料缓存区或者仓储货架上，若需要配合自动化输送线使用，可在底框下方加装适配的流利条或者导向块，直接对接辊道输送线的宽度尺寸，

　　无需对托架主体结构做二次改造；竖向支撑的位置可根据不同型号的机油调节器外形做局部调整，仅需更换对应位置的立柱即可适配不同规格的部品存放，底框主体结构可通用，降低多品类部品存放的工装制作成本。实际使用过程中，该托架的开放式框架结构不会积存油污、铁屑等杂物，日常清理时仅需用压缩空气吹扫即可完成清洁，不存在卫生死角；立柱的位置设计避开了机油调节器的油口、传感器安装位等精密部位，即使放置时存在少量位置偏差，也不会碰伤精密加工面，相比传统的平板式托盘，该托架的定位结构可将部品取放的对位时间缩短40%左右，减少工人的操作辅助时间，提升装配工位的整体作业效率。
