槽型钢轨快装式绝缘固定压块结构

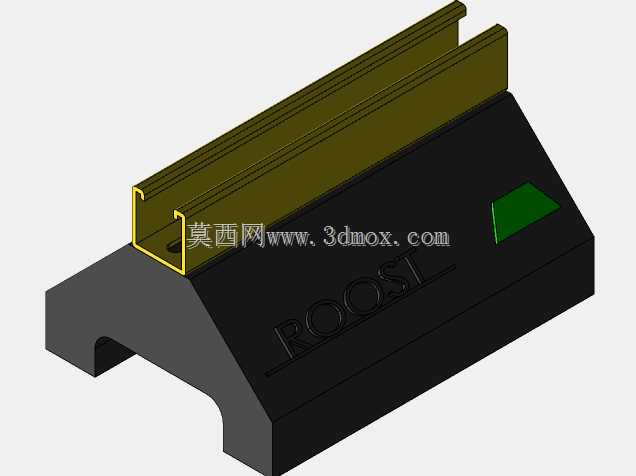

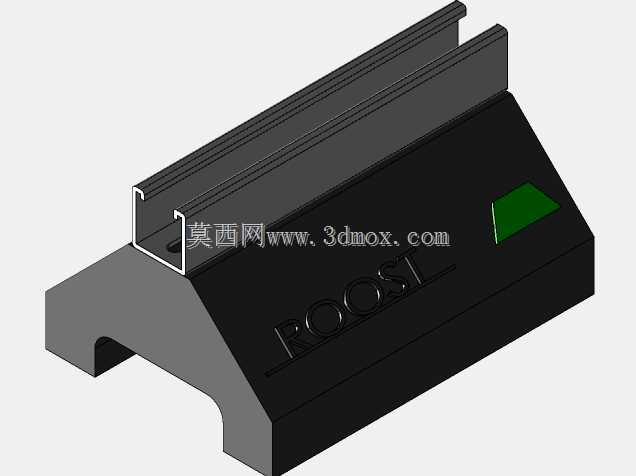

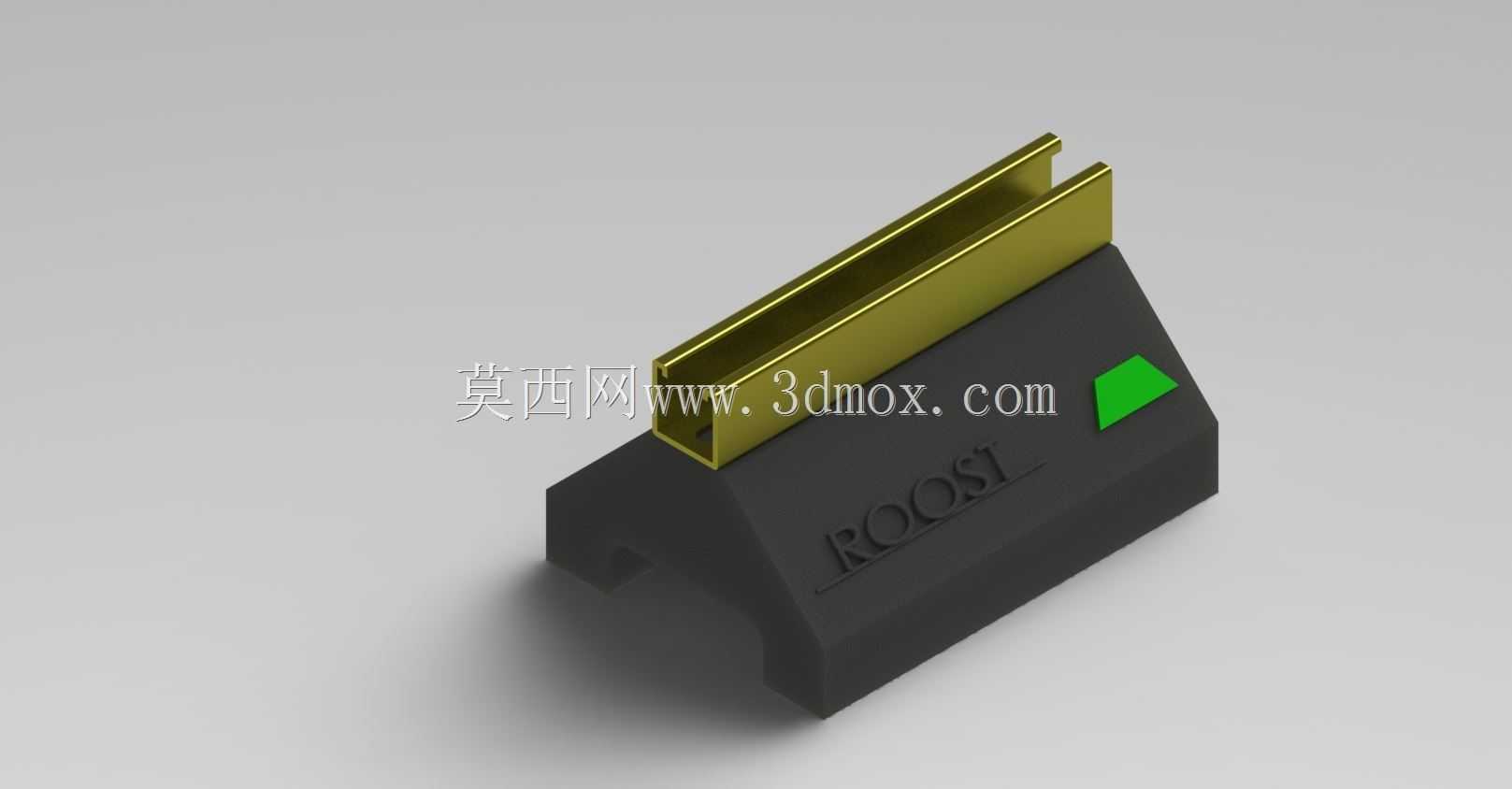

　　这款压块结构主要面向商用、工业场景里的C型槽式檩条、Unistrut标准型钢的管线、小型设备挂载固定需求，常见于数据中心走线架、工业厂房电气管线敷设、通信基站走线安装、屋面光伏支架辅件固定这类场景，替代传统的螺栓打孔固定方式，避免在型钢翼缘上额外开孔破坏型材整体强度，同时自带绝缘隔层，能阻断金属支架与挂载金属构件之间的电化学腐蚀通路，也能避免电气管线接地点位混乱的问题。从结构设计来看，压块主体采用楔式卡接思路，下部的卡脚完全适配标准Unistrut槽钢的内卷边轮廓，安装时不需要从槽钢端部穿入，可直接在槽钢任意位置侧向卡入，卡入后压块上部的承托槽刚好对齐槽钢上翼缘的顶面，承托槽内预留的绝缘垫层直接和槽钢翼缘顶面贴合，

　　当上部挂载构件通过螺栓锁紧压块时，楔式卡脚会自动向两侧撑开，牢牢卡死在槽钢内卷边的内侧，不会出现沿槽钢长度方向的滑移，也不会因为长期振动出现松脱。压块本体的承托面做了1:10的斜度设计，这个斜度是为了适配槽钢安装时的微小安装公差，哪怕槽钢翼缘存在轻微的形变或者安装倾斜，压块也能完全贴合翼缘表面，不会出现点接触导致的应力集中。绝缘嵌件采用高强度工程塑料材质，嵌件和压块本体之间做了燕尾槽嵌合结构，不会因为长期受力出现绝缘件脱落或者移位，绝缘件的耐压等级满足常规低压电气敷设的绝缘要求，同时耐候性适配-30℃到80℃的常规户外、室内安装环境，不会因为长期紫外线照射或者温度变化出现脆裂。从安装边界来看，

　　这款压块适配市面上所有常规规格的41*41标准C型槽钢，也就是行业内通用的Unistrut P1000系列型钢，压块卡入槽钢后，整体突出槽钢上翼缘的高度不超过22mm，侧向突出槽钢翼缘的宽度不超过38mm，不会占用过多的安装空间，哪怕是多层走线架并排布置的场景，也不会出现相邻支架的干涉问题。压块上部的安装孔适配M6到M10的常规安装螺栓，可直接固定电缆桥架、小型接线盒、气管水管管卡、光伏组件压块这类常见挂载件，单块压块的垂直额定载荷能达到1.2kN，沿槽钢长度方向的抗滑承载力不低于0.8kN，完全满足常规轻型挂载的受力要求。设计过程中特意优化了压块的受力路径，所有锁紧力全部通过压块本体传递到槽钢的内卷边受力面上，

　　绝缘件只承担隔电和接触面缓冲的作用，不会承受主要的锁紧载荷，避免绝缘件长期受压出现蠕变导致锁紧力下降。压块的边角全部做了R2以上的圆角处理，安装时不会划伤施工人员的手套，也不会割破电缆的外护层，适合现场快速施工的场景，不需要额外的加工工序，只需要普通的扳手就能完成锁紧固定，相比传统的打孔螺栓固定，安装效率能提升60%以上，同时后期调整挂载位置时，只需要松开螺栓就能沿槽钢滑动调整位置，不需要拆卸整个支架，也不会在型材上留下多余的孔洞，方便后期的管线扩容和位置调整。在通信基站的走线架安装场景里，这种压块还能避免不同电位的金属构件直接接触，减少杂散电流对通信信号的干扰，在工业厂房的腐蚀环境里，绝缘层能阻断不同金属之间的电位差，减少支架的电化学腐蚀速率，延长整个支架系统的使用寿命。压块本体的材质采用高强度压铸锌合金，相比塑料压块拥有更高的受力强度，相比钢制压块又不会出现生锈污染型材表面的问题，表面做了钝化处理，常规室内环境下不会出现锈蚀，户外使用时也能满足5年以上的耐候要求。
