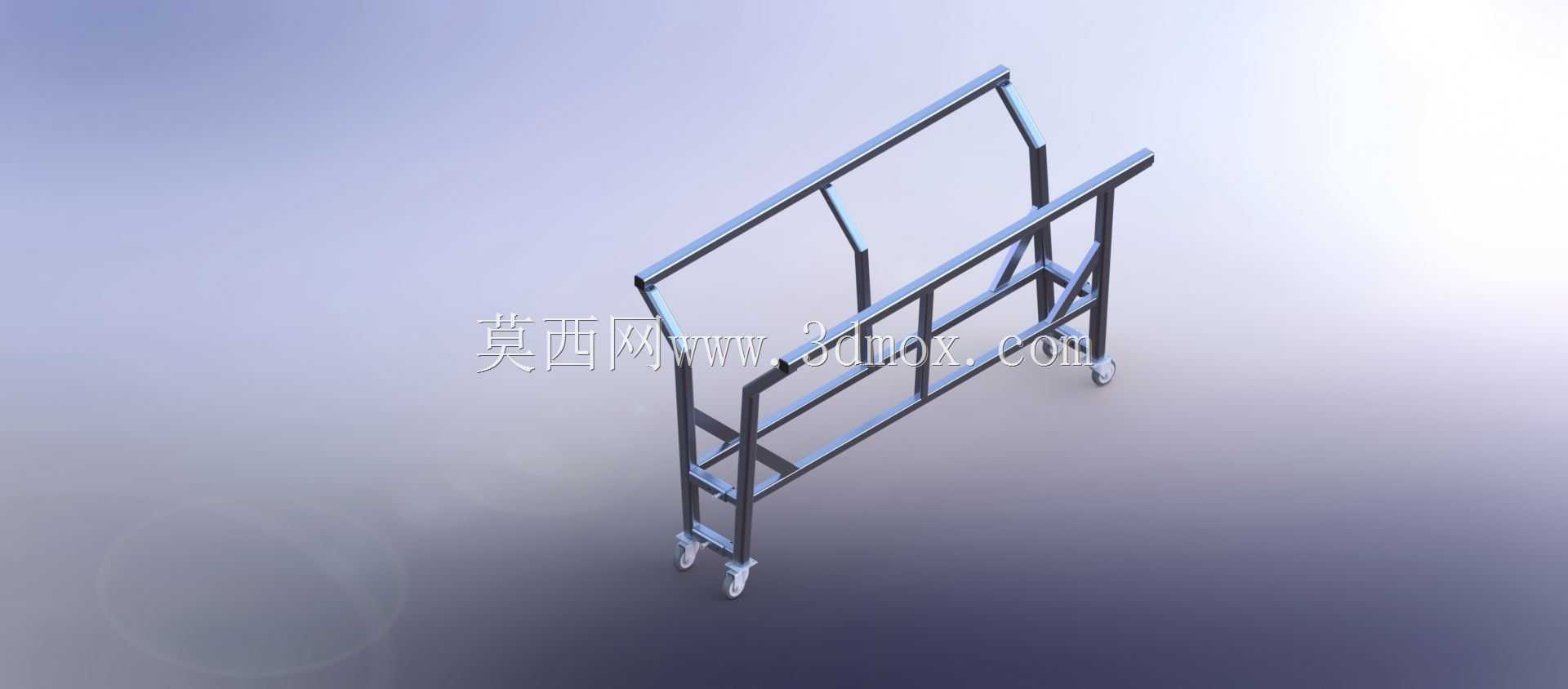

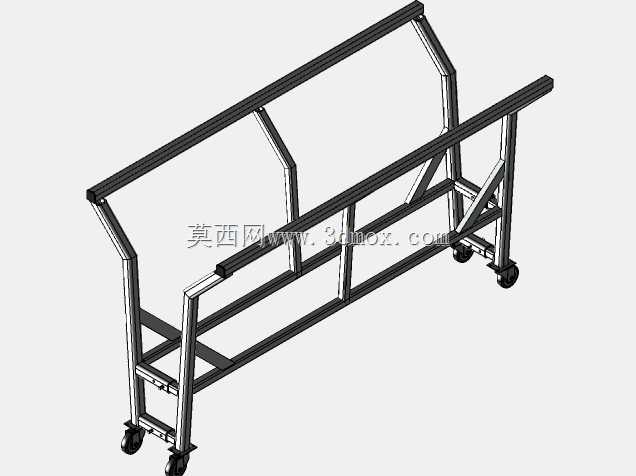

带脚轮铝合金移动防护栏架结构设计

　　这款铝合金材质的移动防护栏架，主要面向车间内部临时分区隔离、设备周边临时防护、作业区域边界划定这类需要频繁调整防护位置的场景使用，区别于固定式焊接围栏，它的核心优势就在于无需打膨胀螺栓固定地面，单人即可推动移位，适配车间布局经常调整的生产现场需求。从结构设计逻辑来看，整体框架采用矩形截面铝合金型材拼接，型材之间通过内置角码配合螺栓锁紧，没有外露的焊接疤痕，既保证了框架的整体刚性，也兼顾了外观的整洁度，铝合金材质本身的抗锈蚀特性，让它可以在潮湿的装配车间、有轻度腐蚀的仓储区域长期使用，不会像碳钢喷塑护栏那样出现漆面脱落、基材生锈的问题。底部四个支腿位置都配置了万向脚轮，其中两个脚轮带刹车锁定结构，当护栏推移到指定位置后，

　　踩下刹车踏板即可锁定轮体，避免护栏受外力碰撞发生移位，脚轮的安装座采用加厚铝合金板材与主框架立柱连接，连接位置做了三角加强筋结构，抵消推移过程中产生的扭矩，防止长期使用后连接位置出现开裂变形。框架的上部做了双横杆加高设计，横杆间距控制在350mm，既可以避免人员意外翻越防护区域，也不会因为横杆过密造成视野遮挡，现场管理人员可以透过护栏清晰观察防护区域内的设备运行状态，中间的竖撑按照等间距排布，每段竖撑的长度都经过精确计算，保证相邻竖撑之间的间隙不超过120mm，符合生产现场安全防护的间隙要求，防止人员肢体意外伸入防护区域造成伤害。从安装边界尺寸来看，整体框架长度控制在1800mm，高度为1100mm，宽度方向因为脚轮外伸的原因，

　　整体占用宽度为650mm，推移过程中可以顺利通过车间内宽度800mm的标准人行通道，不会出现卡滞问题，框架底部距离地面的净空高度为120mm，既可以避免推移过程中框架底部刮蹭地面的凸起物、线缆线槽，也不会因为净空过大导致小型工具、零件从护栏底部滑出防护区域。在实际使用场景中，这类移动护栏常被用于自动化设备临时检修时的区域隔离，在设备不停机的相邻工位旁搭建临时防护边界，避免检修人员误入运行设备的作业范围，也可以用于车间内临时物料存放区的边界划定，不需要的时候可以推移到车间边角位置堆叠存放，相比固定式围栏能够节省大量的车间存储空间。设计过程中特意对框架的重心做了优化，整体重心高度控制在距离地面400mm的位置，即使受到人员意外倚靠、

　　小型周转车轻微碰撞，也不会出现侧翻的情况，主框架的型材壁厚选择2.5mm的规格，经过受力仿真验证，在护栏侧面承受150N的水平推力时，框架最大变形量不超过8mm，完全满足日常使用的刚性要求，不会因为长期受力出现永久性的弯曲变形。框架的所有连接螺栓都采用内六角圆柱头螺栓，螺栓头完全沉陷入型材的预置槽内，没有外露的尖锐凸起，避免人员推移护栏时被凸起的螺栓头刮蹭受伤，型材的端面都配置了尼龙端盖，既可以避免铝型材端面的锐边划伤人员，也可以防止车间内的灰尘、切削液进入型材内腔，长期使用后也不会出现内腔积尘积液难以清理的问题。
