带可调支脚的工字钢屋面检修操作平台

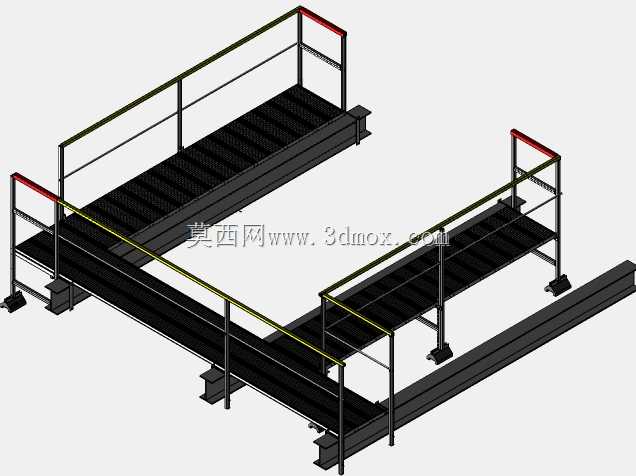

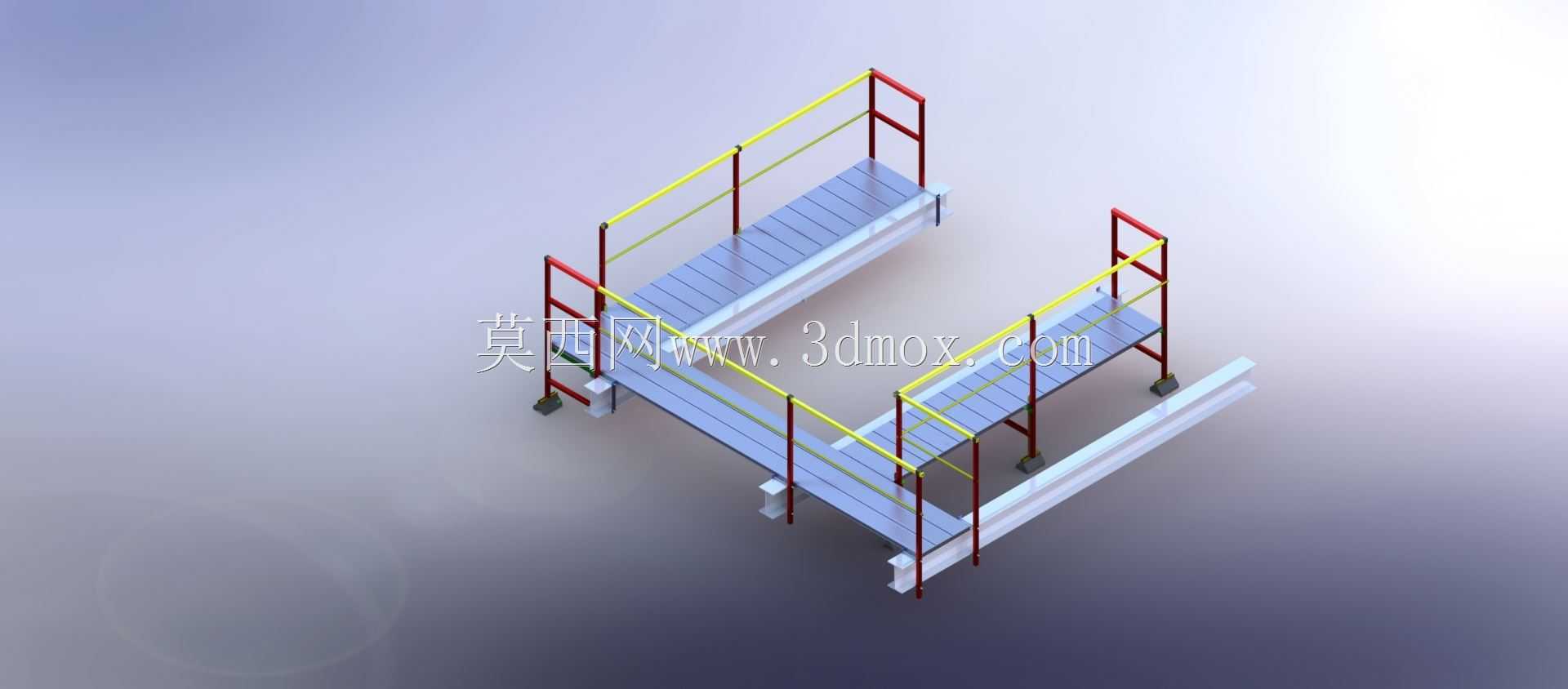

　　在工业厂房屋面、大型公共建筑金属屋面的日常运维场景中，作业人员经常需要跨越屋面排布的工字钢主次梁结构，完成通风设备检修、光伏组件巡检、屋面防水补漏、避雷设施检测等作业，常规的直梯或者临时脚手板无法在不规则的梁面排布上形成稳定的连续作业面，且临边无防护的状态下极易发生高处坠落风险，这款屋面操作平台正是针对这类场景开发的结构化作业载体。从结构设计逻辑来看，平台主体采用模块化的走道板拼接思路，单块走道板采用防滑花纹钢板弯折成型，底部设置C型冷弯型钢作为承托梁，承托梁的排布间距经过载荷验算，可满足两名作业人员同时携带10kg以内工具通行的载荷要求，走道板表面的防滑纹深度不小于1.5mm，在屋面有薄霜、积水的工况下仍能提供足够的摩擦阻力，

　　避免人员滑倒。平台临边设置双层防护护栏，上层扶手高度距走道板面1100mm，中间横杆高度距走道板面550mm，护栏立柱采用等边角钢与走道板承托梁焊接固定，立柱间距控制在1000mm以内，护栏表面涂刷黄黑相间的警示漆，在屋面复杂的光照环境下具备足够的辨识度，提醒作业人员注意临边边界。这款平台最核心的设计点在于配套的durablock unistrut可调支脚结构，支脚底部采用高密度复合承重块，可直接放置在屋面工字钢的上翼缘表面，无需在屋面结构上打孔焊接，不会破坏屋面原有防水层与结构层完整性，支脚的调节螺杆可实现0-150mm的高度调节范围，能够适配不同规格工字钢的翼缘高度差，以及屋面梁安装过程中产生的标高误差，

　　保证所有走道板拼接完成后板面水平度偏差不超过3/1000，避免人员在平台上行走时出现绊脚、重心失衡的问题。支脚与工字钢翼缘的连接部位设置快速锁紧卡扣，安装时只需将卡扣卡在工字钢翼缘边缘，拧紧锁紧螺栓即可完成单段平台的固定，整套平台的安装无需动用焊接设备，两名作业人员配合即可在两小时内完成总长度6米的平台拼装，大幅缩短屋面作业的前期准备时间。从安装边界来看，单段平台的标准宽度为600mm，刚好满足单人携带工具通行的最小宽度要求，同时不会占用过多屋面空间，避免影响屋面排水通道的通畅；平台转弯位置采用45度斜角拼接段，可根据屋面梁的实际排布走向灵活调整平台路径，避开屋面已有的通风帽、管道支架、光伏基座等障碍物，不需要对原有屋面设施进行拆改。在实际使用过程中，这类平台除了作为日常巡检的固定走道外，还可作为小型设备临时放置的载体，比如在更换屋面通风机电机时，可将工具、替换配件临时放置在平台走道板上，不需要额外搭设临时置物架；支脚底部的承重块采用绝缘耐磨材质，既可以避免金属支脚与工字钢直接接触产生电化学腐蚀，也能在雷雨天气下起到一定的绝缘防护作用，降低作业人员遭遇感应雷的风险。设计过程中针对屋面的风载工况做了专项验算，平台整体的迎风面阻力经过流线型优化，护栏杆件采用圆截面型材，可有效降低强风天气下的风载荷推力，配合支脚的锁紧结构，可抵御12级阵风的冲击，不会出现平台移位、倾覆的问题。走道板的拼接位置设置定位销孔，

　　相邻两段走道板拼接时通过定位销快速对齐，再用螺栓紧固，拼接缝隙控制在5mm以内，避免小工具、螺栓等零配件从缝隙掉落至屋面，减少高空坠物的安全隐患。护栏的所有焊接位置都做了打磨圆滑处理，没有突出的焊瘤、尖角，避免作业人员通行时刮破工作服、划伤皮肤；平台所有金属构件表面都做了热浸镀锌处理，可适应屋面高温、高湿、紫外线强的恶劣环境，长期使用不会出现锈蚀掉漆的问题，使用寿命可达15年以上。针对不同项目的屋面梁排布差异，这套平台的所有构件都采用标准化参数化建模，可根据现场实际测量的梁间距、标高差快速调整支脚长度、走道板分段长度，不需要重新开模生产，大幅降低定制化成本；在三维建模过程中，所有构件的装配关系都做了干涉检查，确保现场拼装时不会出现孔位不对、构件碰撞的问题，安装人员只需要按照装配编号依次拼接即可，不需要具备专业的结构设计知识，降低了现场安装的技术门槛。
