家用手动 citrus 榨汁器结构设计

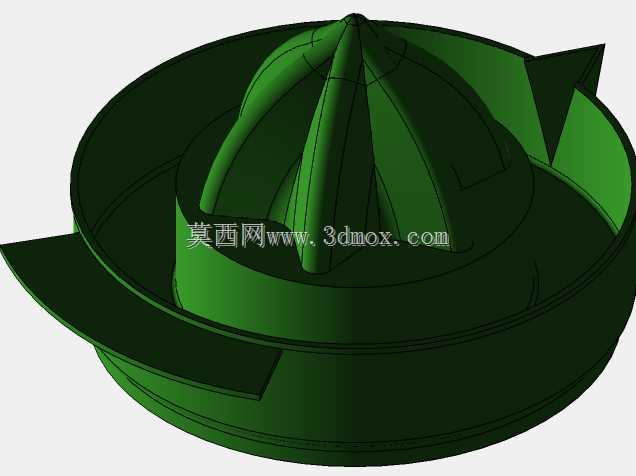

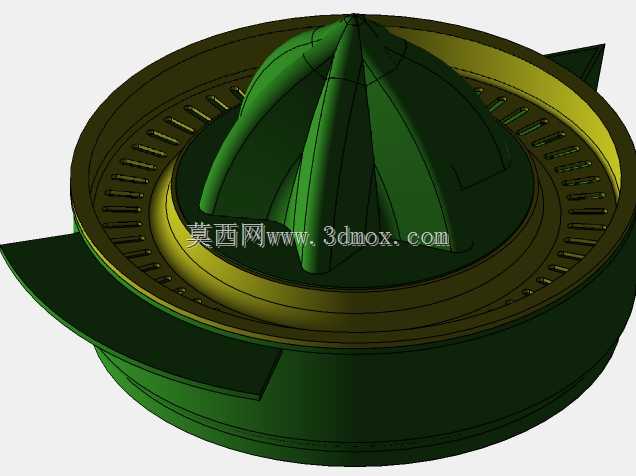

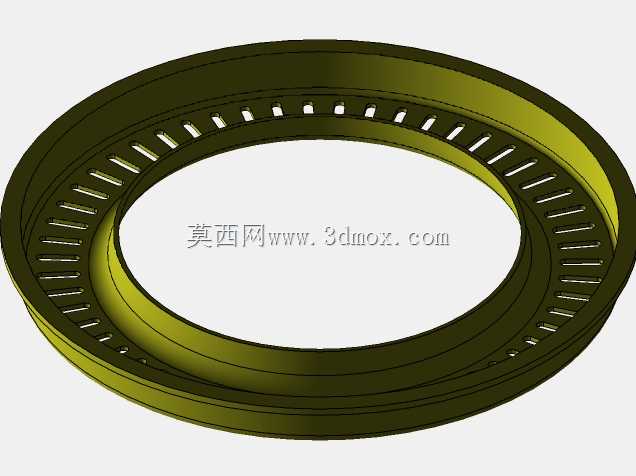

　　这款手动榨汁构件的设计核心围绕小型 citrus 类水果的鲜榨场景展开，适配家庭日常鲜榨橙汁、柠檬汁的使用需求，无需外接动力源，完全依靠手动按压配合水果与锥面的相对转动完成榨汁作业，结构件全部采用食品接触级硬质材料成型，拆分后可直接接触食材，无多余复杂传动结构，日常使用后可直接拆分冲洗，无清洁死角。从结构逻辑来看，核心榨汁锥采用锥面渐扩造型，锥顶做小圆弧过渡处理，避免尖锐棱边划伤果皮或使用者手部，锥面均匀分布凸起的导流棱，棱边高度从锥顶向锥底逐步抬升，既可以在水果按压转动时增大与果肉的摩擦力，避免果皮与锥面打滑，又能将挤压出的果汁顺着棱间凹槽导向下方的集汁区域。锥面下方的环形集汁槽采用内低外高的阶梯结构，槽体上均匀排布长条形滤孔，

　　滤孔宽度控制在2mm以内，可有效拦截果籽、粗大果瓤残渣，仅让果汁透过滤孔流入下方的接汁腔，集汁槽外侧延伸出的导流嘴做圆弧收边处理，倾倒果汁时可形成稳定液流，避免沿外壁滴洒。接汁腔采用直筒薄壁结构，侧壁厚度均匀控制在2.5mm，既保证握持时的结构强度，不会因手动按压力度过大出现侧壁形变，又能控制整体重量，单手握持无明显负重感，腔体内壁做光滑圆弧过渡，无直角沟槽，果汁残留后可直接冲刷干净。集汁槽一侧延伸出的挡片结构，可在按压转动水果时抵住果皮边缘，避免果皮受力后向外滑脱，同时挡片与集汁槽为一体成型结构，无拼接缝隙，不会积存果渣污渍。从安装边界来看，整个构件无额外外接配件，使用时直接放置在水平台面即可，底部做微磨砂防滑处理，

　　按压转动时不会随施力方向出现滑移，整体最大外径控制在120mm以内，总高度不超过90mm，日常收纳时可直接放入普通橱柜抽屉，不占用过多储物空间。设计过程中重点优化了施力路径，锥面的倾斜角度经过反复调整，确保使用者将半颗 citrus 水果扣在锥顶向下按压并转动时，施力方向可垂直分解到果肉各个接触面，无需使用过大腕力即可将果肉中的果汁充分挤出，避免传统平口榨汁器需要反复挪动水果位置、施力角度不对导致榨汁效率低的问题。滤孔的排布密度经过实际验证，在保证滤渣效果的同时不会因孔距过小导致结构强度下降，长期按压使用不会出现滤孔周边开裂的情况，所有棱边都做了R0.5以上的圆角处理，无论是使用过程中接触手部，还是清洗时接触清洁海绵，

　　都不会出现刮划问题。针对不同大小的 citrus 水果，锥面的渐扩造型可适配直径50mm到90mm的半果，小尺寸的柠檬、青柠可直接在锥顶区域完成挤压，大尺寸的橙子、西柚可下压到锥底区域，锥面与果皮内壁的贴合度始终保持在较高水平，不会出现局部挤压不到位、果汁残留过多的问题。集汁腔的容量控制在300ml左右，可满足单次1-2人份的鲜榨果汁需求，若需要更大容量，可直接将导流嘴对准外部接汁容器，挤压出的果汁可直接通过导流嘴流入外部容器，不受自身腔体容量限制。整个构件无易损小零件，所有结构为一体注塑成型的两个独立部件，拆分后仅为榨汁锥集汁槽组件与接汁腔组件，组装时直接将集汁槽放置在接汁腔上方即可，无卡扣、螺纹等复杂连接结构，老人与儿童也可轻松操作使用，不会出现组装错位、零件脱落误食的风险。在材料选型适配方面，结构壁厚的均匀设计可适配常见的食品级PP、ABS等注塑材料，成型时不会出现壁厚不均导致的缩痕、翘曲问题，拔模角度控制在1.5度以上，量产开模时可顺利脱模，无需额外复杂的抽芯结构，可有效降低量产加工成本。
