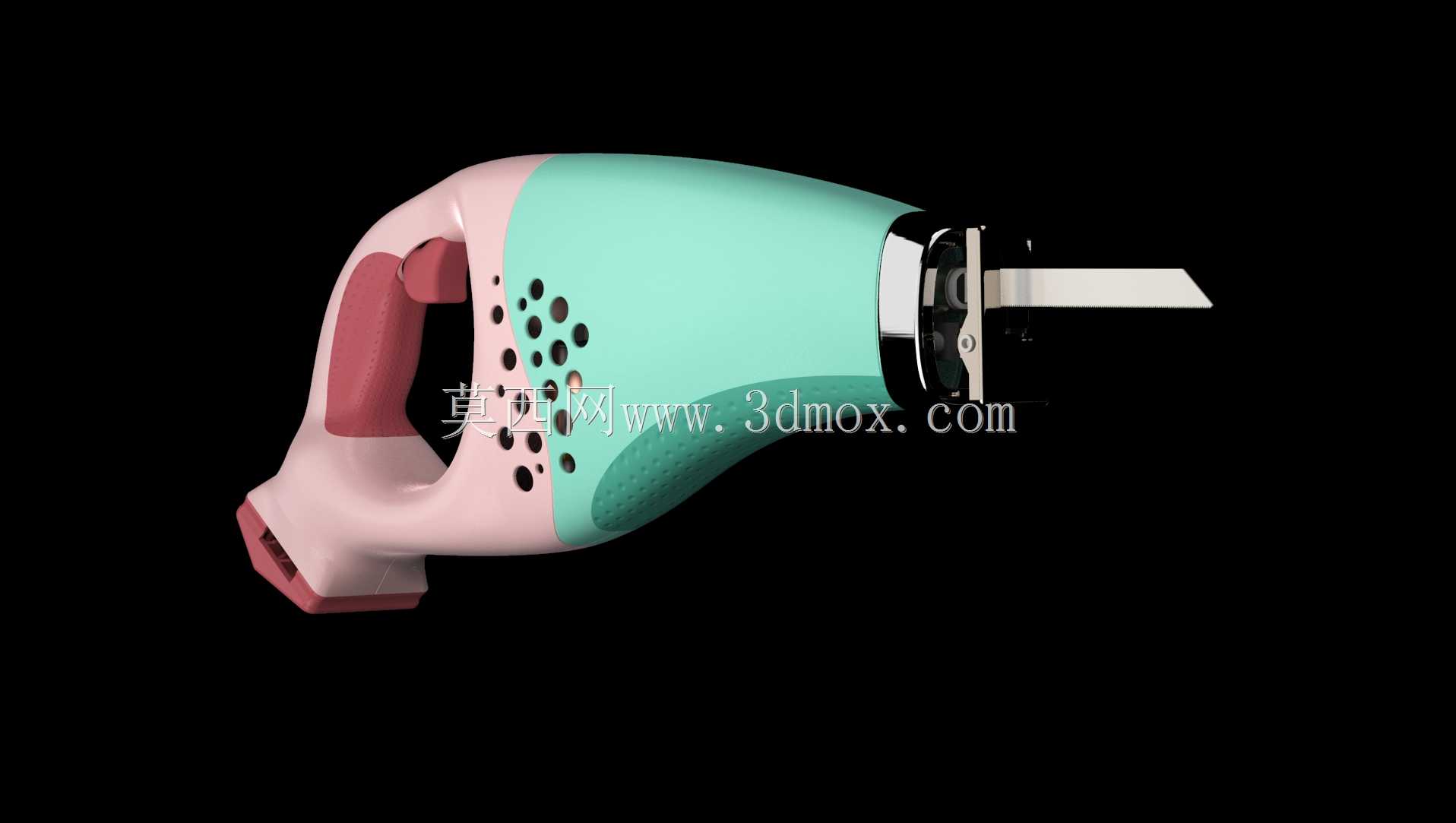

手持无绳往复式电动锯床结构设计

　　这款手持往复锯的结构设计，核心围绕现场无外接电源的作业场景展开，覆盖装修拆改、户外管线裁切、汽修现场拆解、家用DIY加工等多类工况，区别于固定式锯床的场地限制，该设备完全依托手持操作的灵活性，可适配金属管材、木质型材、塑料构件、薄型板材等多种材质的锯切作业，无需复杂的工件装夹流程，单人即可完成全流程操作。从功能特性来看，整机采用无绳化的结构布局，内置动力单元集成在握把内部，平衡整机前后重量配比，避免长时间单手握持出现的前端坠手感；锯条装夹结构采用快拆式锁止设计，无需额外辅助工具即可完成不同齿距锯条的更换，针对不同切割材质可快速切换适配锯条，比如裁切金属时选用细齿锯条，裁切木材时选用粗齿宽锯条，裁切塑料时选用防粘齿锯条，

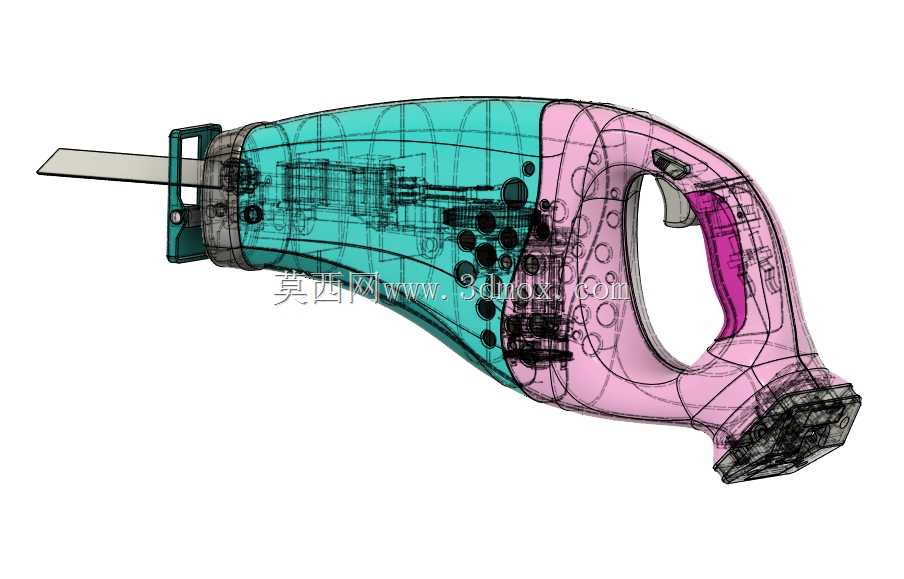

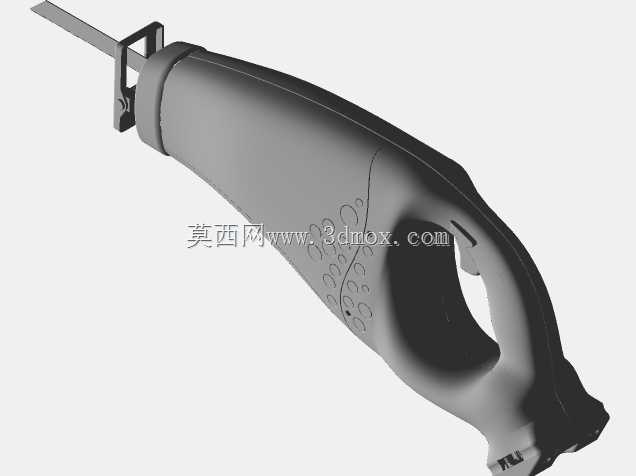

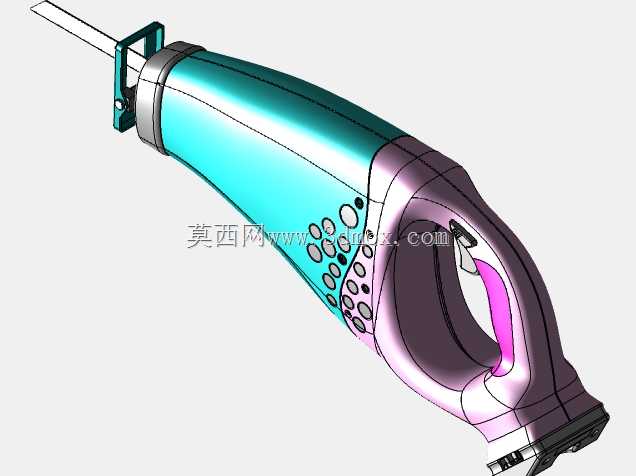

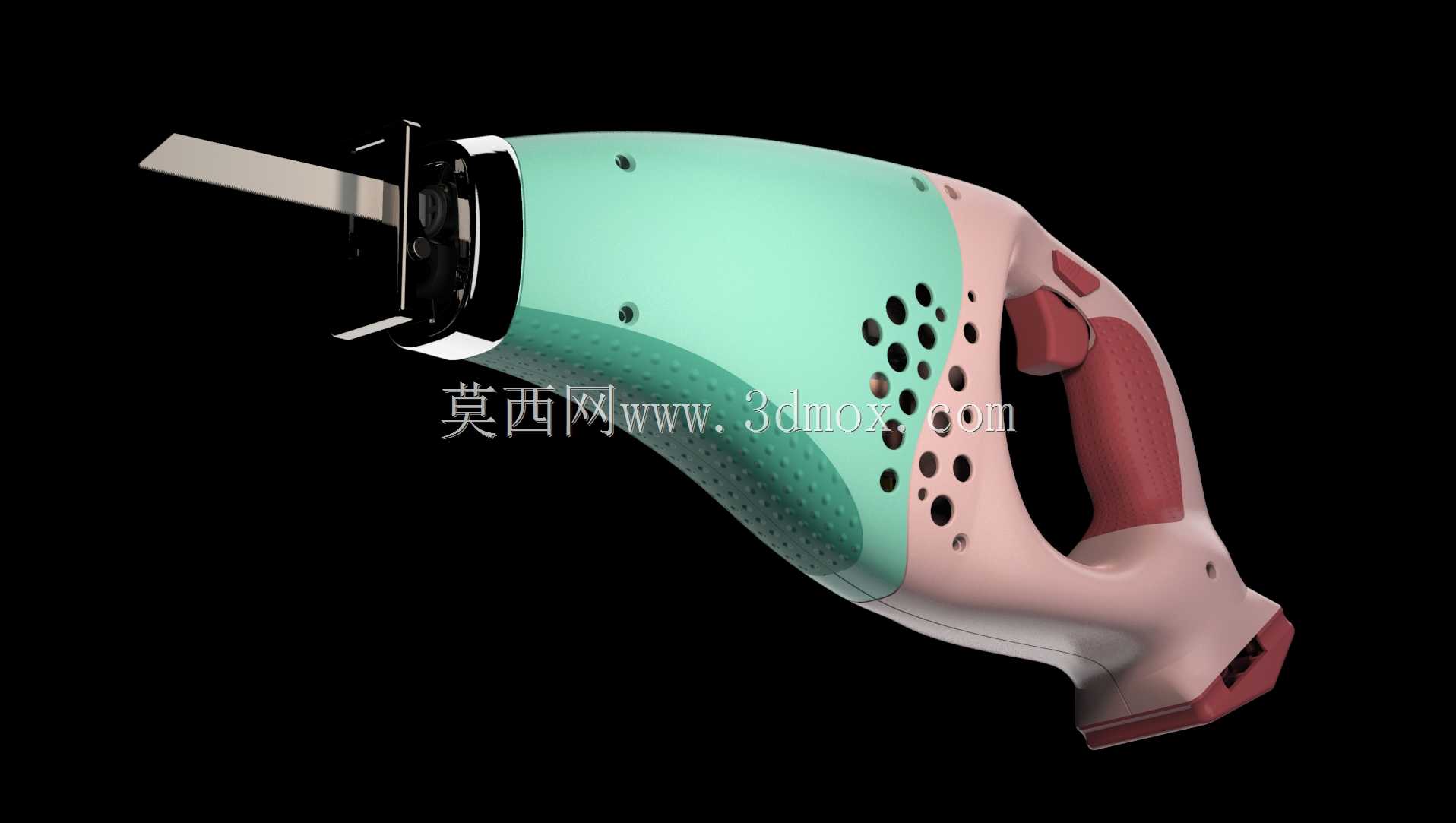

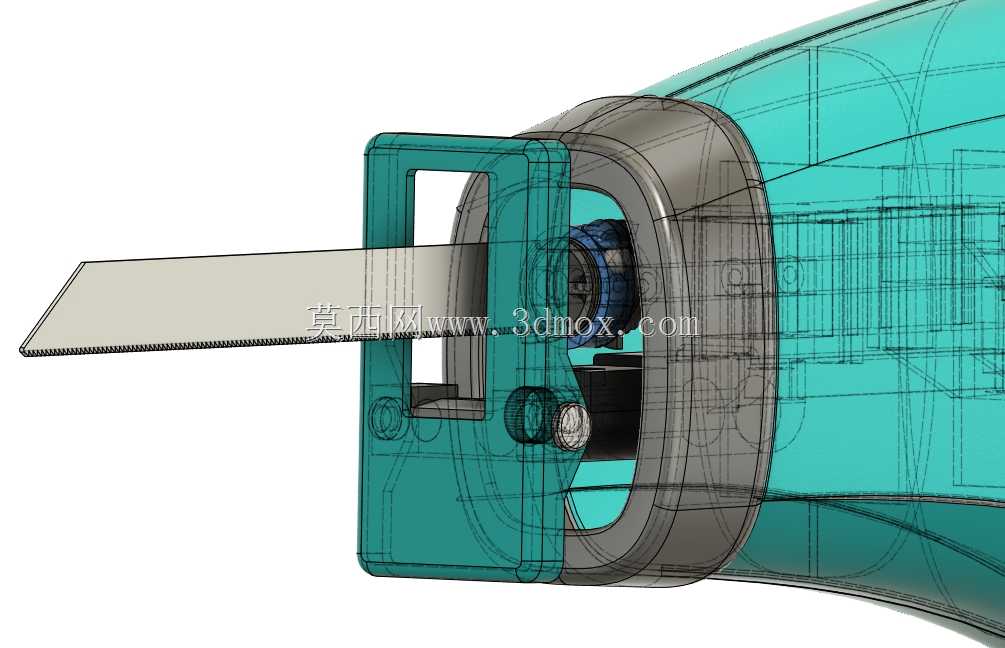

　　大幅提升现场作业的换型效率。机身前端设置有可调式靠脚结构，作业时可将靠脚抵在工件表面，依托靠脚的支撑抵消锯条往复运动产生的反冲力，降低操作人员的握持负载，同时靠脚可根据切割深度需求调整伸出长度，控制锯条切入工件的最大深度，避免过切损伤工件后方的管线或结构。外形设计上采用人机工程学的曲面握把结构，握把区域做防滑纹理处理，贴合手掌自然握持的弯曲弧度，开关按键设置在食指自然触碰的位置，带有锁止按钮可避免误触启动，同时支持长时间作业时的开关锁定，减少手指持续按压的疲劳感；机身外壳采用分体式装配结构，左右壳体通过螺丝紧固，内部预留有动力传动组件、电池仓、散热风道的安装空间，散热孔分布在机身侧部非握持区域，

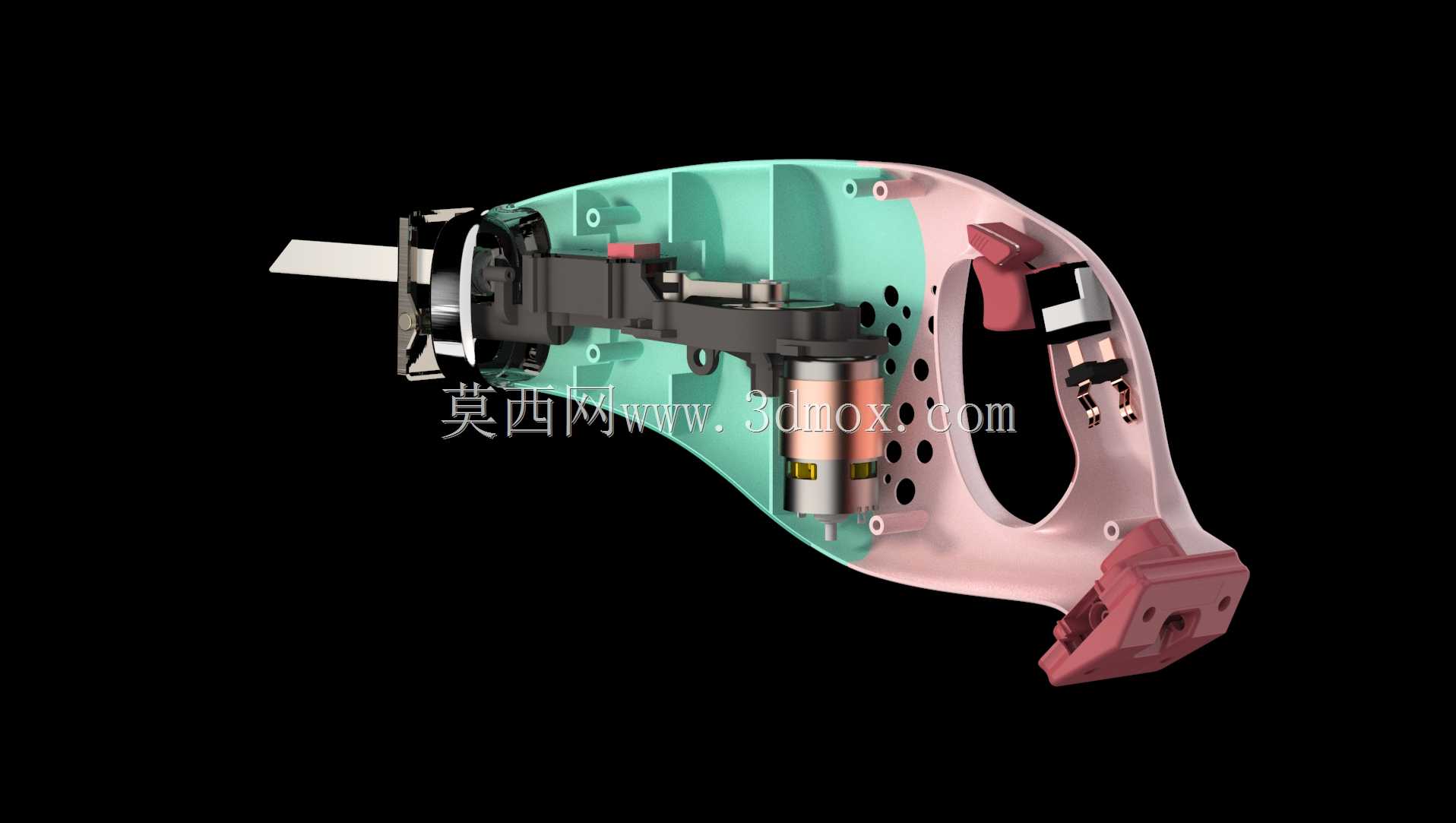

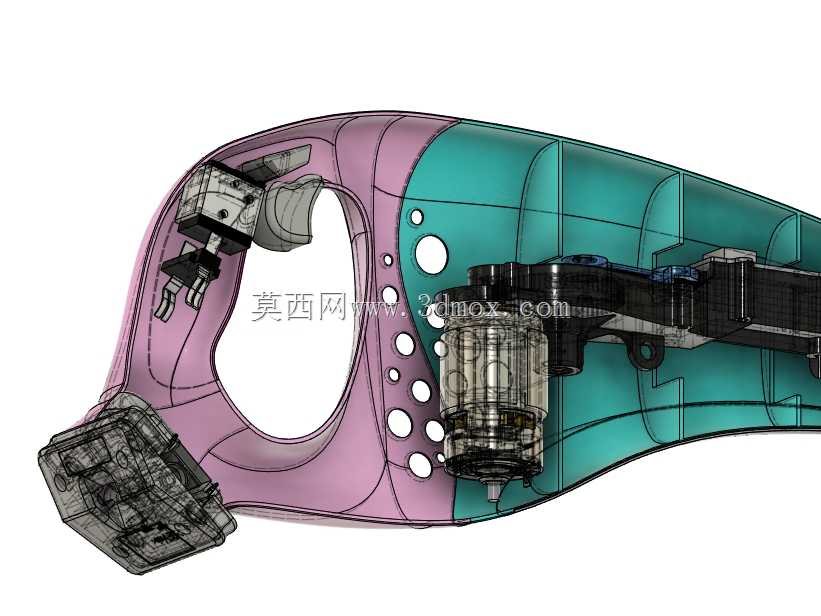

　　既可以保证往复运动机构长时间作业的散热需求，又能避免握持时手部遮挡通风路径，防止杂物通过散热孔进入机身内部。传动结构方面，内部将电机的旋转运动通过偏心轮机构转换为锯条的直线往复运动，运动副之间设置有耐磨衬套，降低高频往复运动下的结构磨损，延长整机的无故障使用周期；整机的安装边界充分考虑手持操作的尺寸限制，机身最大宽度控制在单手握持可完全环握的范围内，前端锯条夹持机构的外径做收窄处理，可伸入狭窄的缝隙空间完成裁切作业，比如墙体内部的旧管线裁切、家具拼接缝隙处的构件修整等常规固定式锯床无法覆盖的作业位置。设计过程中针对整机的动平衡做了专项优化，将重量较大的电池组件布置在握把下方位置，让整机的重心落在握持区域的中心位置，

　　作业时无需额外施加向下的压力即可保持机身稳定，减少操作时的手腕负载；机身外壳的材质选用耐冲击的工程塑料，在握持区域做软胶包覆处理，既可以降低作业时的振动传递，又能提升跌落时的结构抗损能力，适配工地、装修现场等复杂作业环境下的磕碰场景。锯条的往复行程经过反复校核，在保证锯切效率的前提下控制整机的振动幅度，避免行程过大导致的机身抖动问题，同时在传动机构处设置有减震垫，吸收往复运动产生的冲击，提升操作的平顺性；电池仓采用快拆式锁止结构，可快速更换备用电池，满足长时间连续作业的续航需求，电池接口做通用化设计，可适配同系列其他手持电动工具的电池包，降低用户的配件采购成本。整机的结构拆分逻辑清晰，所有内部组件都设计有对应的定位筋位，装配时可快速定位，减少装配过程中的调整工时，后期维护时拆开壳体即可直接接触到所有传动组件，无需拆解多个无关零件，降低现场维护的难度。
