迷你铣床用圆柱式真空吸附夹具结构

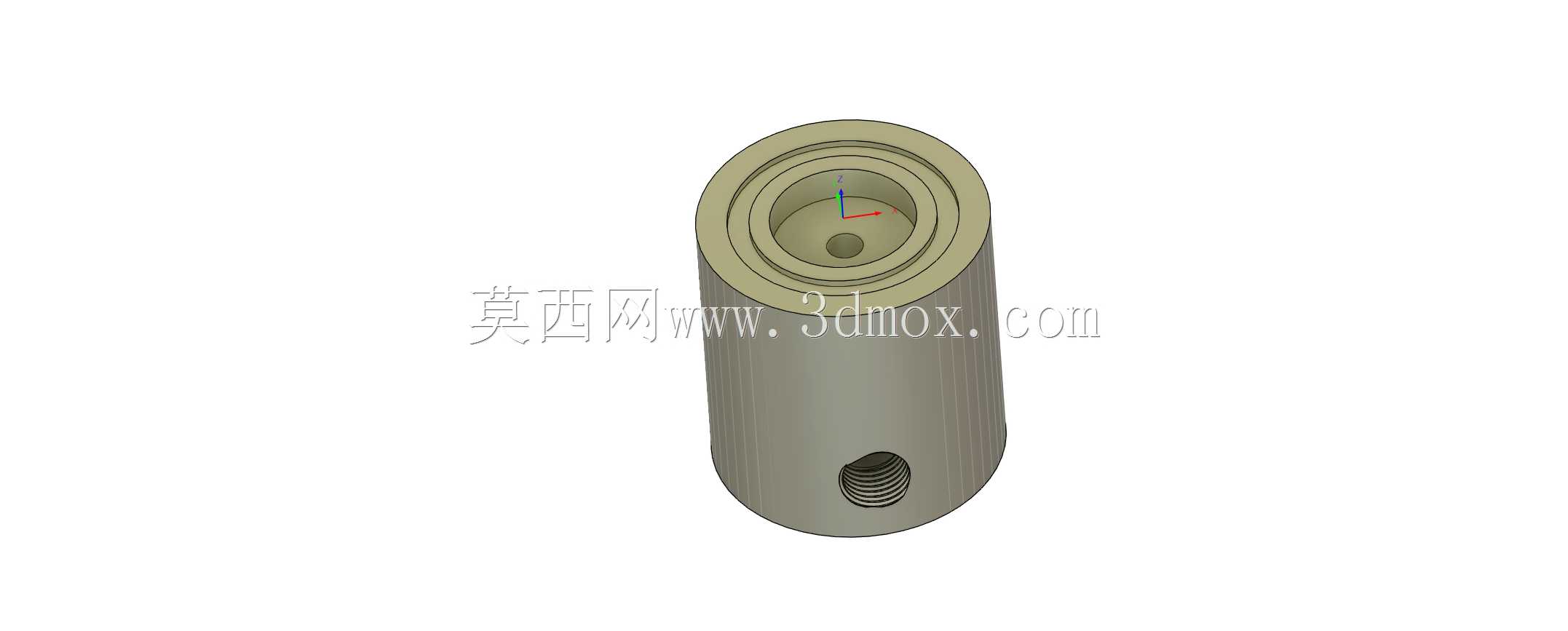

　　在小型桌面级CNC铣床的实际加工场景里，工件装夹一直是影响加工效率与成品精度的核心痛点，尤其是改装类迷你铣床，受限于工作台行程、原有装夹结构的尺寸边界，常规压板、台钳装夹很容易出现夹持范围覆盖加工轮廓、薄件夹持变形、异形件装夹找正耗时过长的问题，甚至在加工小尺寸工件时，夹具本身会和走刀路径产生干涉，不得不反复调整装夹位置，拖慢整体加工节奏。这款圆柱式真空吸附固定结构，正是针对迷你铣床的装夹痛点设计，整体采用圆柱筒体作为主体承载结构，主体外圆做滚花防滑处理，既方便手动拧转调整安装角度，也能适配常规筒夹、卡盘类装夹座的夹持尺寸，不需要额外制作转接板就能直接装在铣床工作台上，大幅压缩装夹准备时间。结构内部做了阶梯式沉孔设计，

　　最内层的小孔是真空气流通道，直接连通筒体侧壁的螺纹进气接口，中间层的环形台阶用来嵌装delrin材质的真空密封垫，最外层的大端面作为工件吸附接触面，密封垫嵌装后略高于端面0.1-0.2mm，当真空通路开启后，密封垫在负压作用下贴合工件底面，形成封闭的负压腔，靠大气压力将工件牢牢压在接触端面上，不需要侧向夹持力就能完成工件固定，完全避免了薄件、软质材料被夹头压变形的问题。侧壁的螺纹接口采用通用细牙螺纹规格，能直接对接常规的微型真空发生器管路，不需要额外做接头转接，接口位置设置在筒体下部靠近安装端的位置，在筒体装夹到工作台后，管路接口不会超出工作台的侧面边界，也不会和X、Y轴的行程限位产生干涉，走刀过程中管路不会被拖带拉扯，保证负压供给的稳定性。从实际加工的适配场景来看，这款真空夹具尤其适合固定薄片类塑料、软金属工件，以及外形轮廓不规则、没有合适夹持位的小型加工件，比如小型标牌、薄铝板切割、小型塑料结构件的精加工，常规装夹方式需要反复调整压板位置避让走刀路径，用真空吸附固定的话，整个工件加工面完全暴露，刀具可以走完整的外轮廓和顶面加工路径，不需要中途停机调整装夹位置。设计过程中特意将真空腔的容积做了压缩，筒体内部除了气流通道和密封垫安装位，其余部分做实体填充，既提升了整体结构的刚性，减少加工过程中的筒体振颤，也能降低真空发生器的抽气负载，普通的小型12V真空发生器就能提供足够的吸附力，满足铝、塑料等软质材料的铣削加工受力要求。

　　密封垫采用delrin材质加工，本身具备良好的耐磨性和自润滑性，长期和工件底面摩擦也不会出现明显磨损，密封性能衰减慢，而且delrin的切削性能好，当密封面出现划痕影响密封性时，可以直接将夹具装在铣床上，平铣一刀密封垫端面就能修复密封性能，不需要整体更换密封件，后期维护成本极低。安装边界方面，筒体的总长度控制在迷你铣床Z轴的有效行程范围内，吸附端面到安装基准面的高度经过适配，装夹后工件顶面的高度刚好处于刀具的最佳切削行程区间，不需要额外对刀调整Z轴高度，配合工作台的T型槽压块或者筒夹座固定后，整体的同轴度误差可以控制在0.02mm以内，加工带回转特征的工件时，甚至可以配合第四轴转台使用，完成回转面的加工，不需要重新找正夹具中心。

　　和常规的平板式真空吸盘相比，圆柱式结构的占地面积更小，在迷你铣床有限的工作台面上，可以同时装夹多个该款真空夹具，一次装夹就能完成多个小型工件的加工，进一步提升小批量零件的加工效率。另外，结构的侧壁厚度经过强度校核，在0.6MPa的负压作用下不会出现筒体变形，即使进行满刀切削的粗加工工序，吸附力也足够克服铣削的侧向力，不会出现工件移位的问题。针对加工过程中可能出现的切削液、切屑吸入真空通路的问题，在内部气流通道的入口位置做了沉孔滤网安装位，可以加装微型铜质滤网，阻挡切屑和切削液进入真空管路，避免真空发生器因为进液进屑出现故障，延长整套真空装夹系统的使用寿命。实际使用时，只需要将工件底面擦拭干净，放置在吸附端面上，开启真空发生器就能瞬间完成装夹，加工完成后关闭真空、释放负压就能取下工件，整个装夹拆卸过程不超过十秒，相比传统压板装夹节省大量的辅助时间，尤其适合多品种小批量的小型零件加工场景，能有效提升迷你铣床的实际加工利用率。
