甲虫重量级格斗机器人楔形构建模块

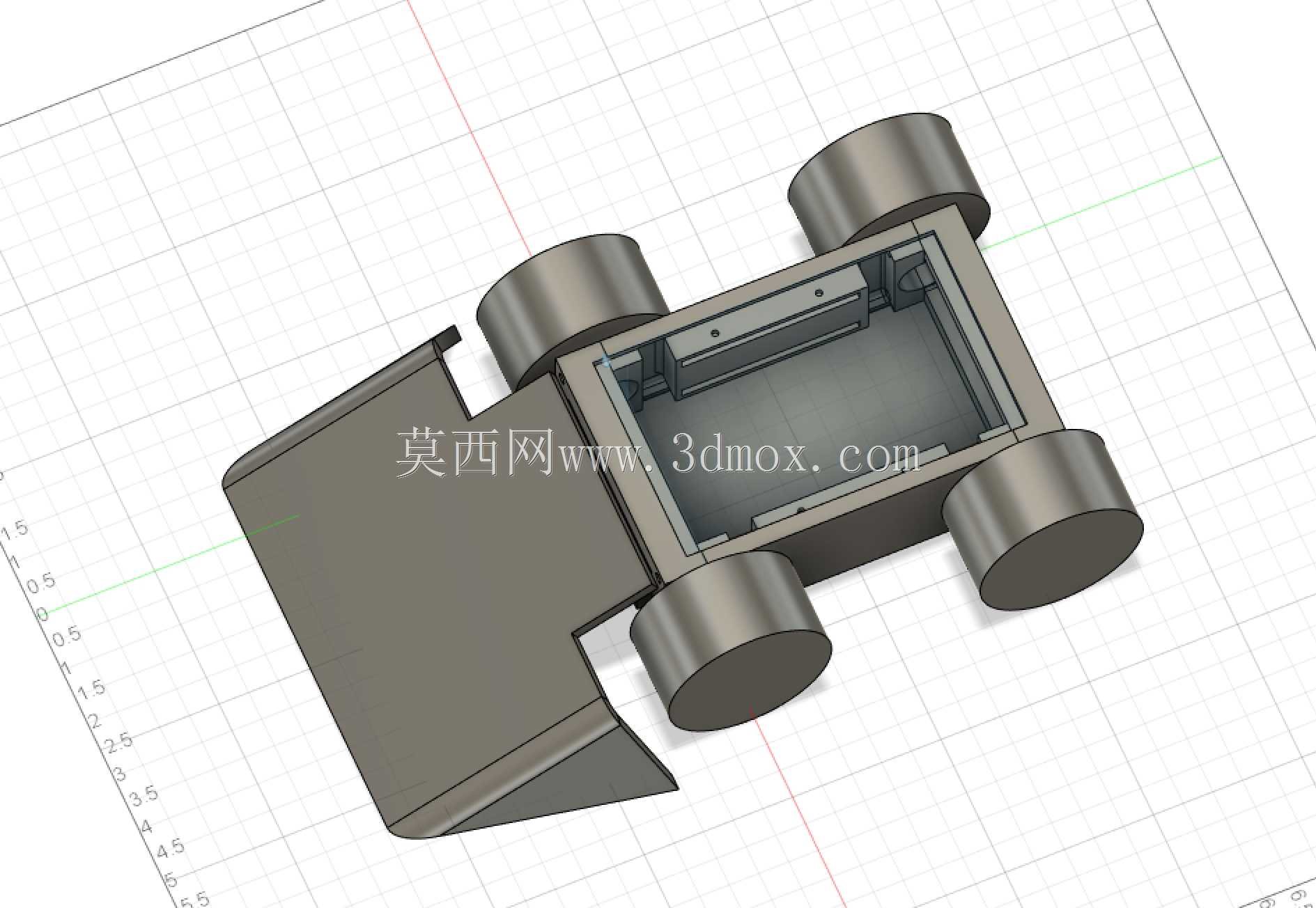

　　这款楔形结构模块是面向甲虫量级格斗竞技场景开发的机器人核心承载构建单元，主要适配小体量格斗机器人的前端攻防布局需求，在1.36kg级别的格斗赛事场景中，这类楔形构件承担着前端铲抬对手、承接正面冲击、保护内部核心舱体的核心作用，是该量级机器人常用的前置功能构型。从结构设计逻辑来看，模块主体采用一体化舱式承载构型，中部预留的矩形空腔为核心安装区域，可直接容纳驱动控制板、电池组、接线端子等核心电控元件，空腔内壁预留的凸台与安装孔位，可直接适配常规散装公制紧固件的装配需求，无需额外做打孔攻丝处理，能大幅降低组装阶段的加工工作量。模块两侧对称布置的四组圆柱轴座，是行走轮系的安装定位基准，轴座的同轴度公差控制在0.1mm以内，

　　可保证轮轴装配后无偏摆，行走过程中不会出现额外的传动阻力，轴座的壁厚做了加厚处理，能够承接格斗过程中侧面撞击带来的冲击力，避免轴座断裂导致的行走功能失效。前端的楔形斜板采用大倾角过渡设计，斜板末端做了圆弧收边处理，既能够在正面冲撞时顺利铲入对手机器人的底部结构，完成抬升、顶推等攻防动作，也能避免尖锐边缘在赛事检录阶段被判违规，斜板与主体舱体的连接位置做了三角加强筋结构，可承受正面冲撞时的瞬时冲击力，防止连接位置出现应力断裂。在安装边界的设计上，模块整体的外轮廓尺寸严格匹配甲虫量级机器人的赛事尺寸限制，各安装孔位的间距符合该量级机器人通用的组装标准，可与同系列的轮舱驱动模块、升降机构模块直接拼接组合，无需额外做结构修改。

　　模块的整体壁厚根据受力位置做了差异化设计，受力集中的轮座、楔形板连接位置壁厚设置为2.5mm，舱体侧壁等非主要受力位置壁厚设置为1.8mm，在保证整体结构强度的前提下尽可能控制自重，为其他功能构件预留足够的重量配额，适配赛事的重量限制要求。舱体顶部的开口位置预留了盖板安装位，可适配对应尺寸的上盖板完成封闭，保护内部电控元件不受撞击碎屑、赛场杂物的影响，盖板安装位的沉孔设计可保证紧固件安装后不突出构件表面，避免出现凸起结构勾挂对手武器或赛场围网的情况。从实际应用的角度出发，这类模块化的构件能够大幅降低格斗机器人爱好者的入门门槛，组装者无需从零开始设计绘制基础承载结构，可直接基于该模块快速搭建出具备基础攻防能力的机器人底盘，

　　将更多的精力投入到武器系统、驱动调校等核心功能的优化上。构件的结构设计充分考虑了熔融沉积成型3D打印的工艺特性，所有面的拔模角度均大于3度，无悬空角度超过45度的无支撑结构，打印过程中无需添加大量支撑即可完成成型，减少后期支撑去除的工作量，同时也能避免支撑残留对装配精度的影响。在实际竞技场景中，这类楔形前置结构的攻防效率表现稳定，大倾角的斜板可有效偏转对手的水平武器攻击，将正面冲击的力分散到整个舱体结构上，避免局部受力过大导致结构损坏，同时较低的前端离地间隙可有效防止对手的楔形结构铲入自身底部，提升对抗过程中的防御稳定性。模块的轮系安装位置经过重心匹配设计，装配完成后整机重心落在轮系支撑面的中心靠前位置，既能够保证前端楔形板有足够的下压力贴紧地面，也不会因为重心过于靠前导致行走过程中出现翘头、转向不灵活的问题。空腔内部的走线空间做了预留，侧壁位置设计有走线槽，可将电池、电调、接收机之间的连接线规整收纳，避免格斗过程中线路晃动被传动部件磨损，或者被撞击后脱落导致功能失效。
