3D打印用摆线式挤出送料机构

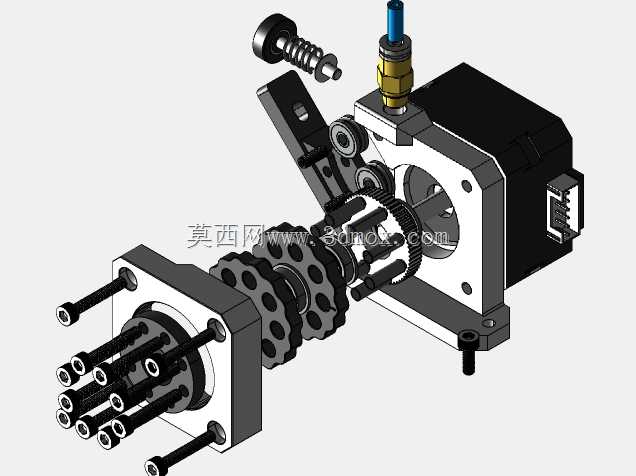

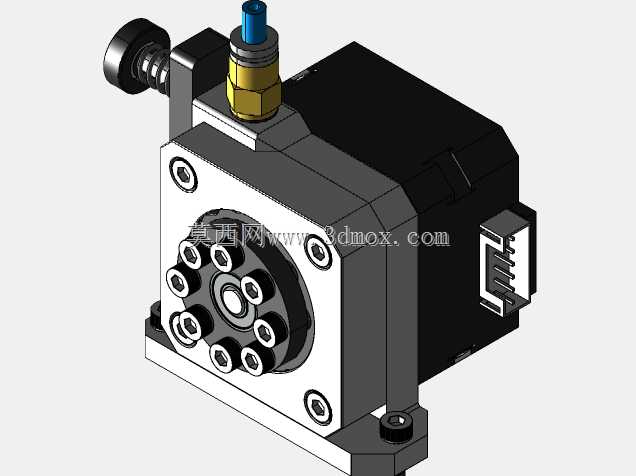

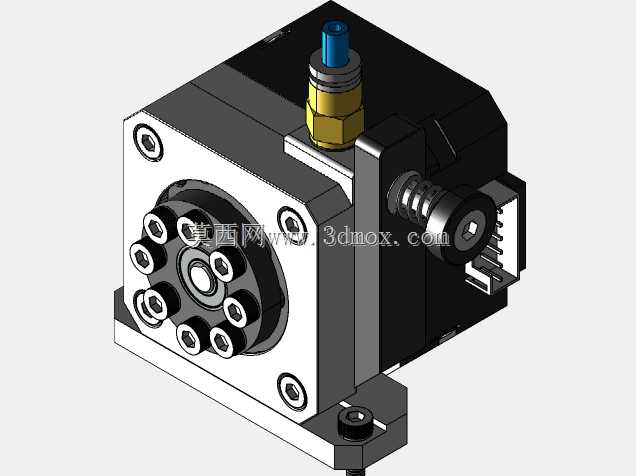

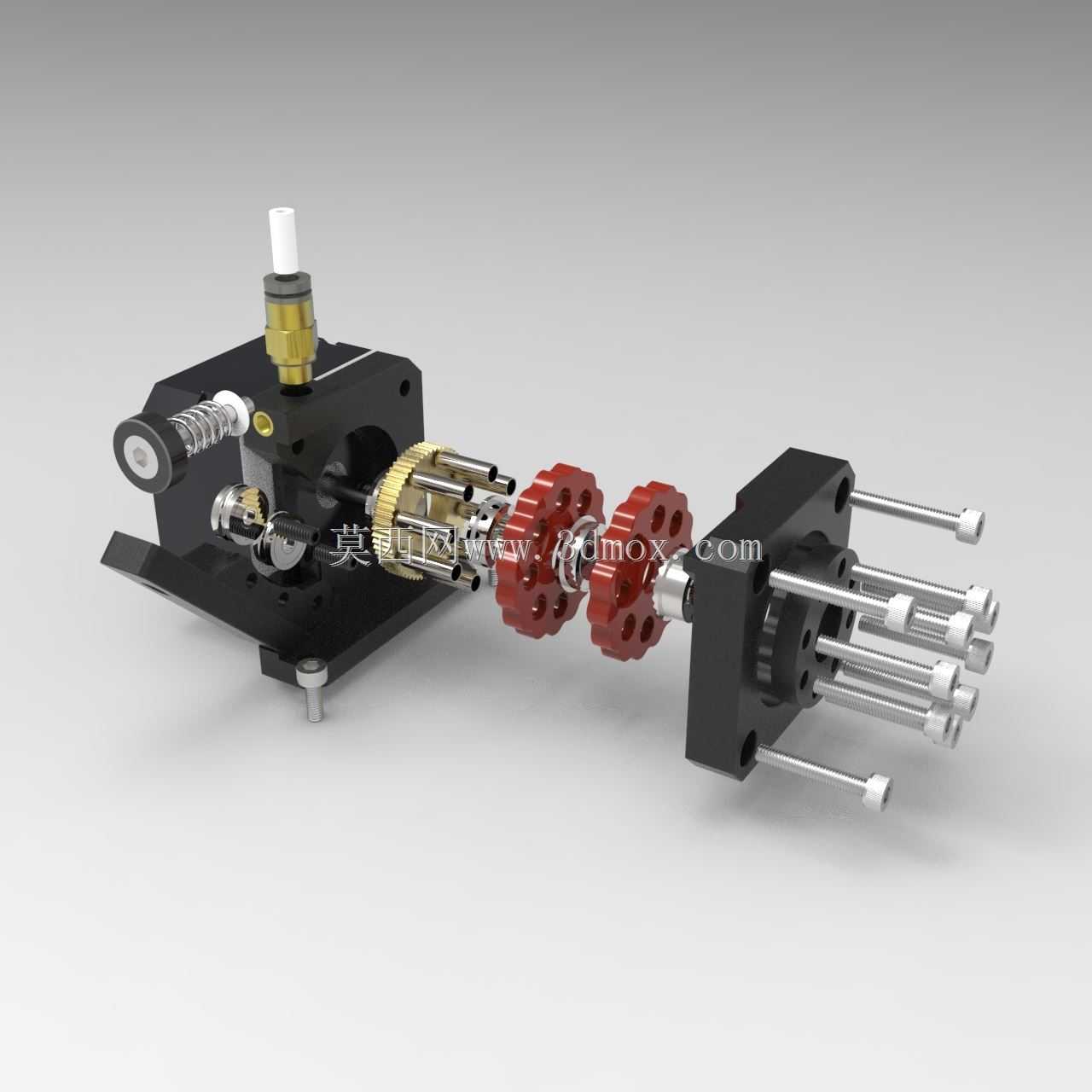

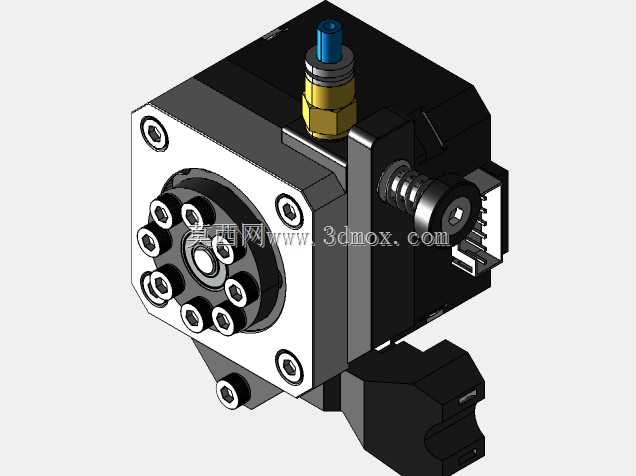

　　这款摆线结构的挤出送料组件，核心应用场景是桌面级FDM熔融沉积型3D打印设备的耗材输送环节，针对常规近程、远程挤出结构存在的送料力不足、耗材打滑、回料精度差的痛点做了结构优化，尤其适配柔性耗材、高填充耗材的稳定输送需求，在小尺寸桌面3D打印机、改装型3D打印设备上有很高的适配价值。从实际使用功能来看，该组件承担的核心作用是将打印耗材以稳定的压力、精准的步进量送入加热熔腔，配合热端完成耗材熔融与逐层堆叠成型，相比常规的双齿轮直驱挤出结构，摆线减速结构带来的更大输出扭矩，能在更低的驱动电机电流下实现更强的耗材咬合力，既降低了驱动电机的发热损耗，也能避免硬耗材输送时的齿轮跳齿、柔性耗材输送时的耗材弯折堵料问题。设计思路上，

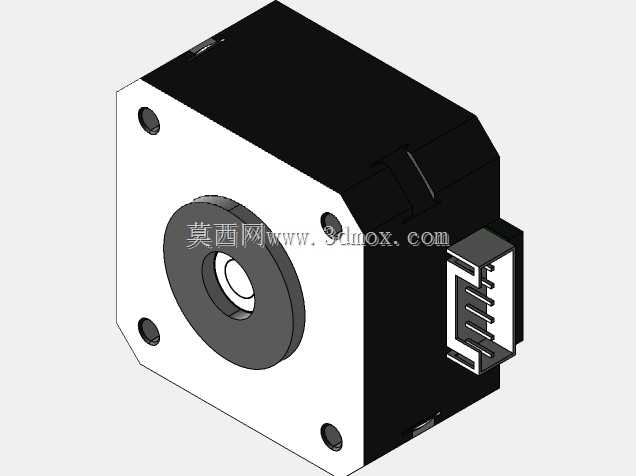

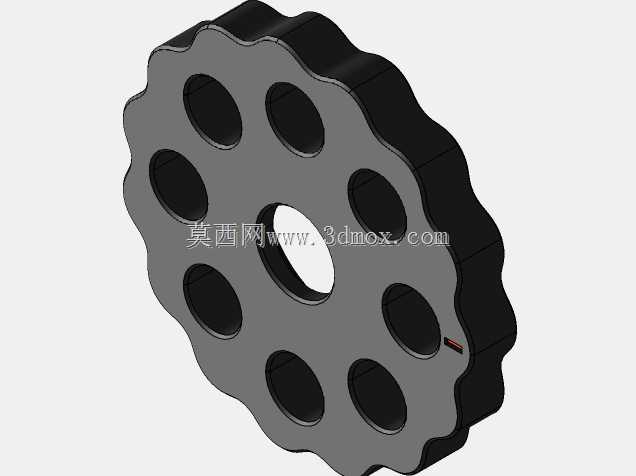

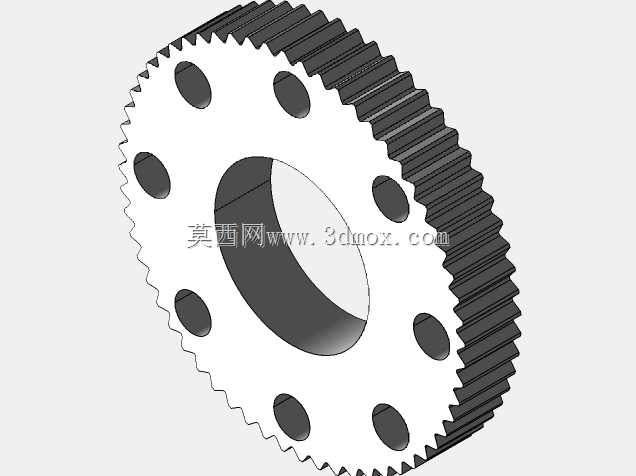

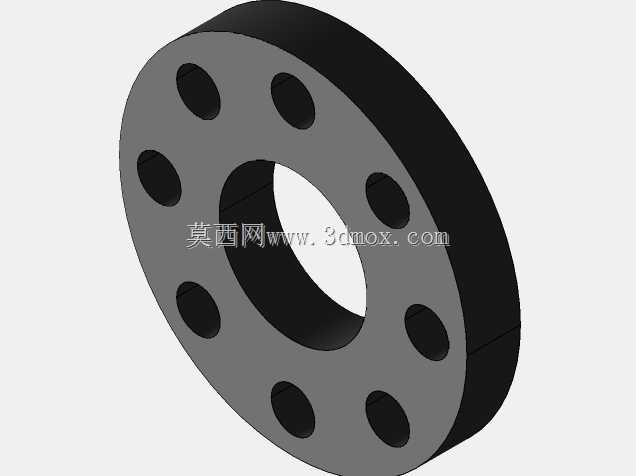

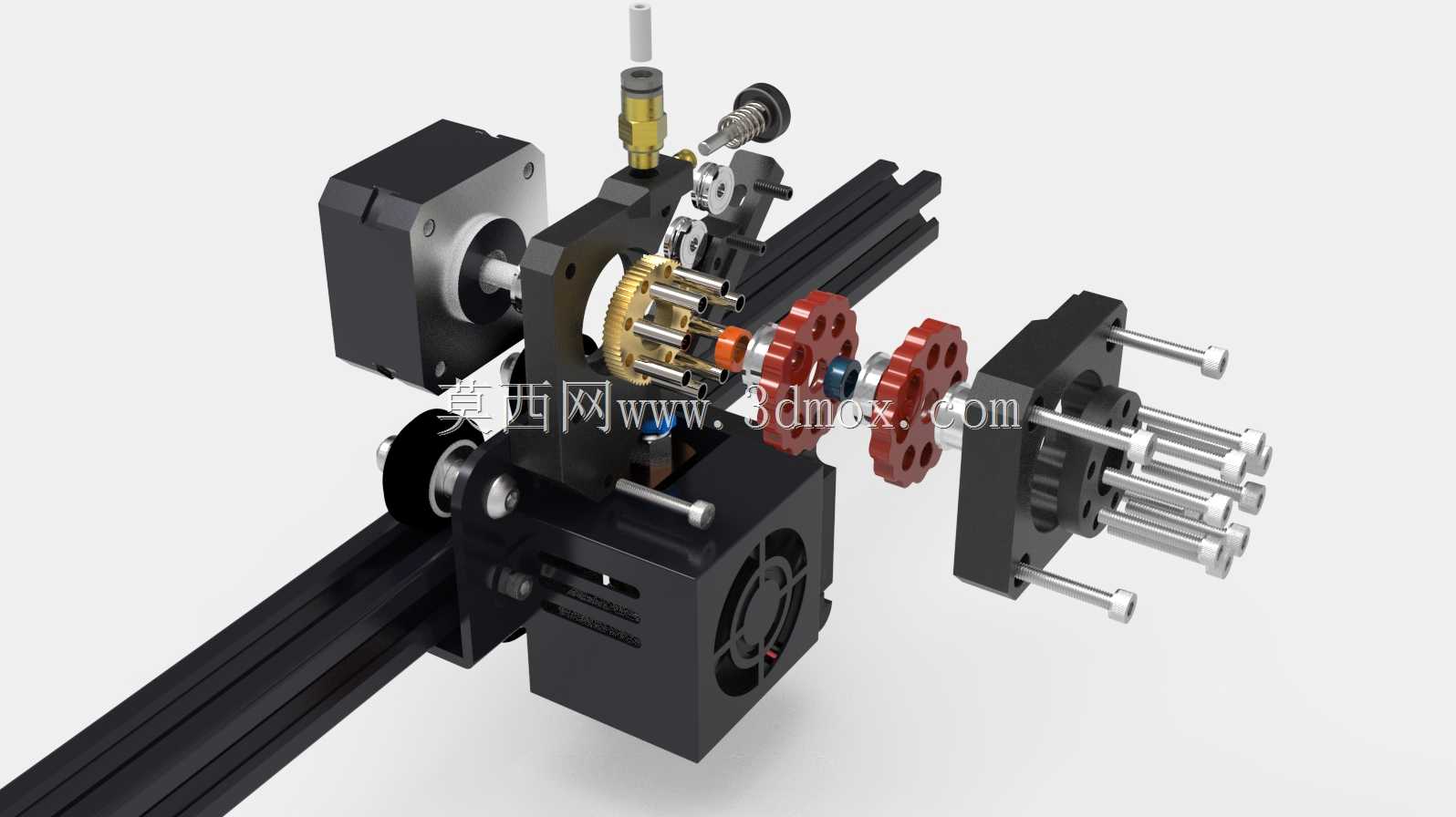

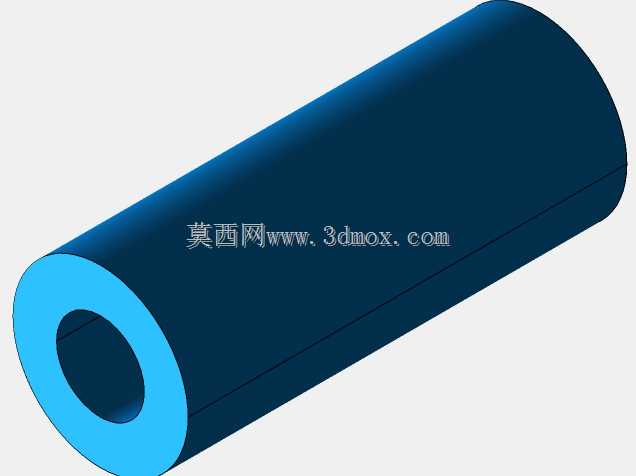

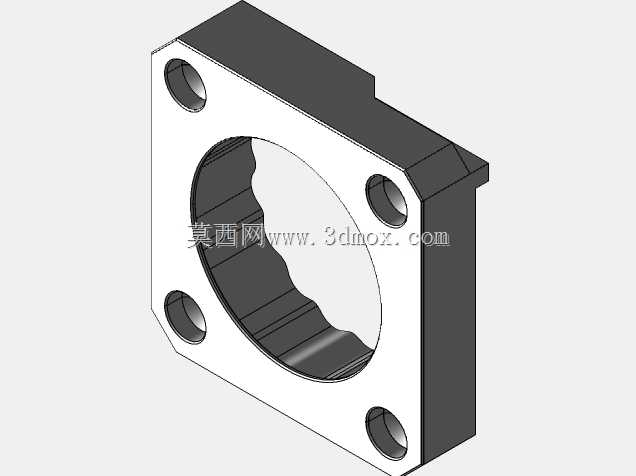

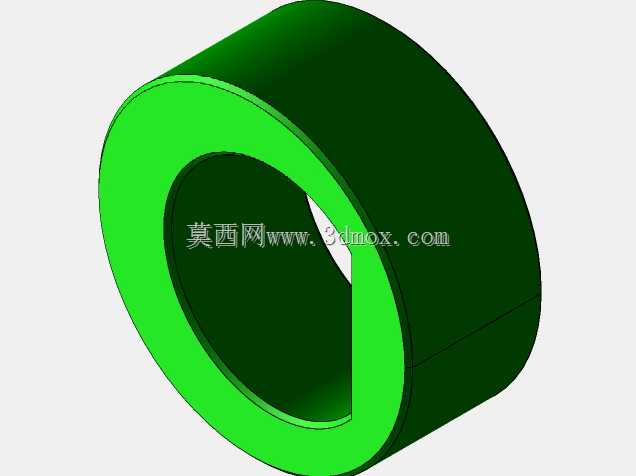

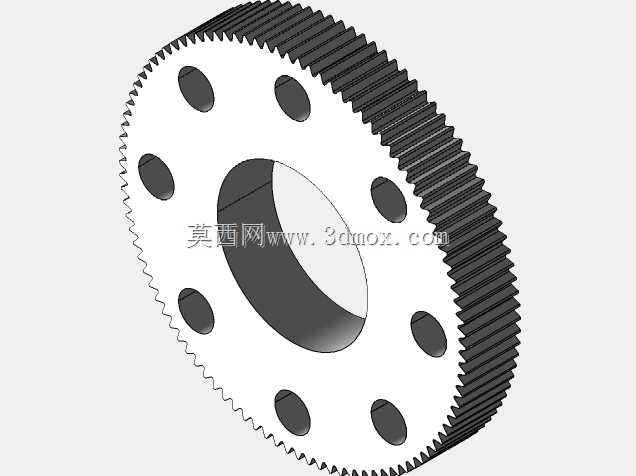

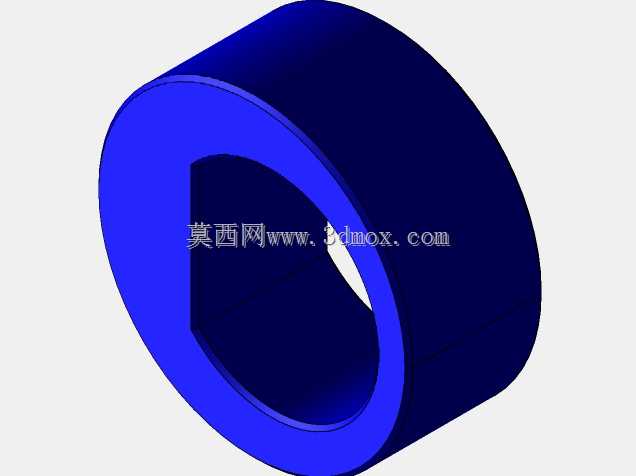

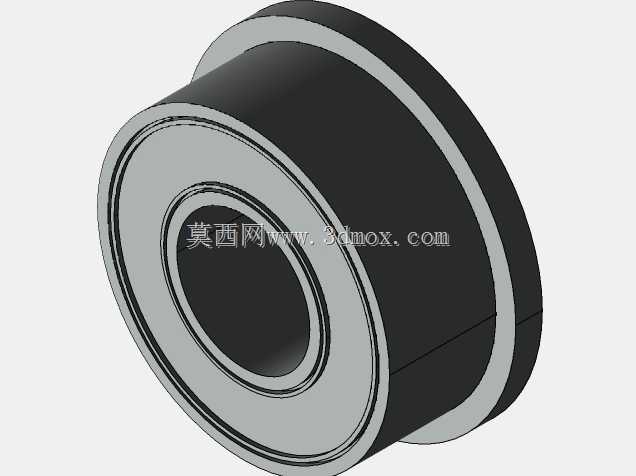

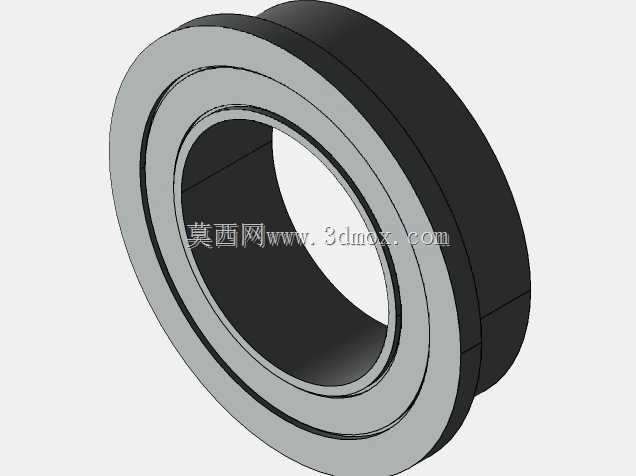

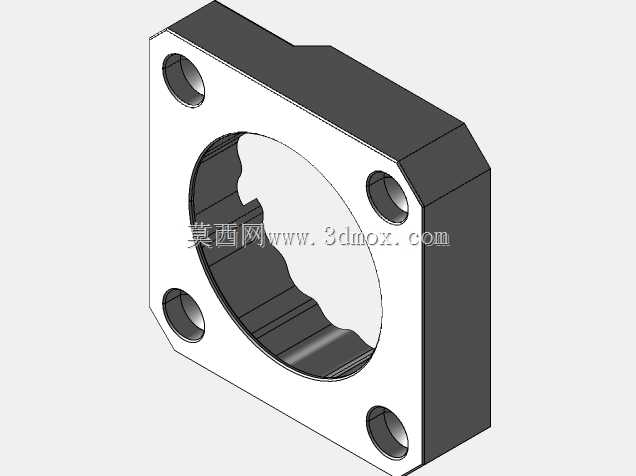

　　这款挤出机构没有沿用常规的行星减速或者直接驱动的布局，而是采用摆线针轮减速的传动逻辑，将减速结构与挤出送料轮做集成化设计，把原本独立的减速箱、送料支架、压紧结构整合为紧凑的整体模块，大幅压缩了挤出组件的整体体积，既可以作为近程挤出结构直接安装在打印头运动滑台上，也能通过延长送料管作为远程挤出组件安装在设备机架上，适配不同架构的3D打印设备改装需求。结构细节上，组件的输入端直接适配常用的42型步进电机安装位，安装孔位与市面主流的Ender系列3D打印机的挤出安装位完全匹配，不需要额外加工转接件就能完成替换安装；摆线传动部分采用多销式啮合结构，相比单齿啮合的常规齿轮传动，传动间隙更小，回退动作的响应精度更高，能有效减少打印过程中的拉丝、

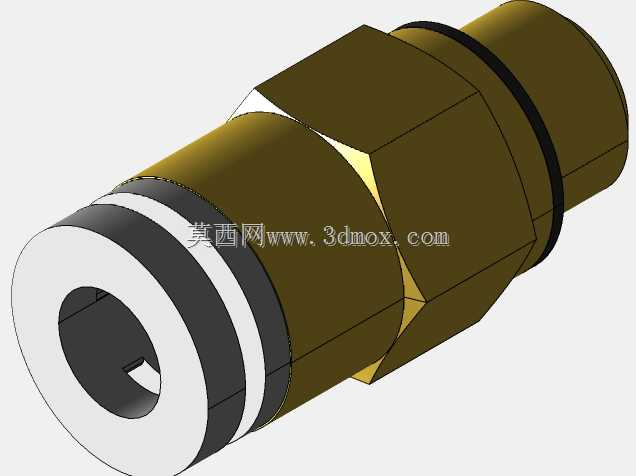

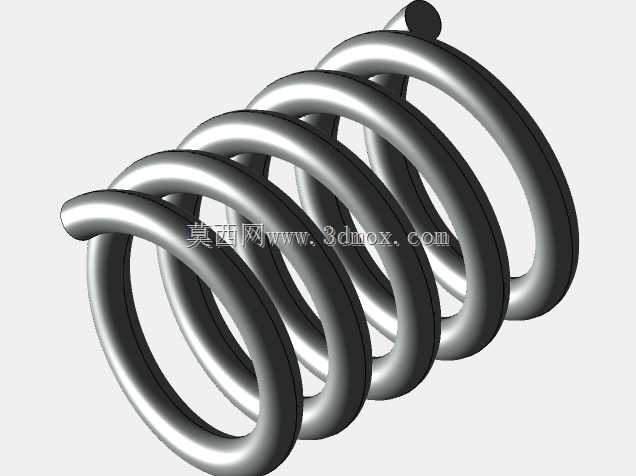

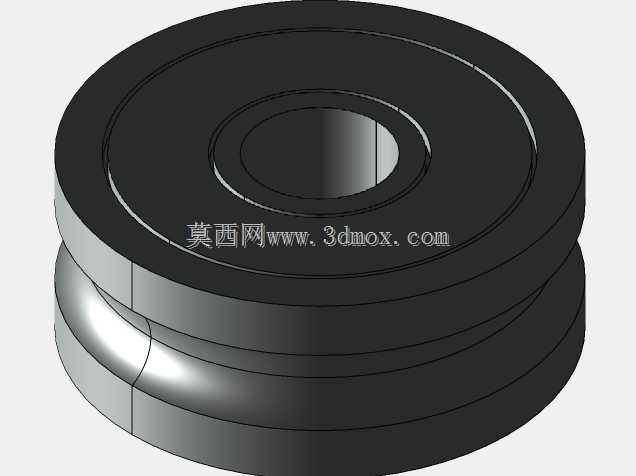

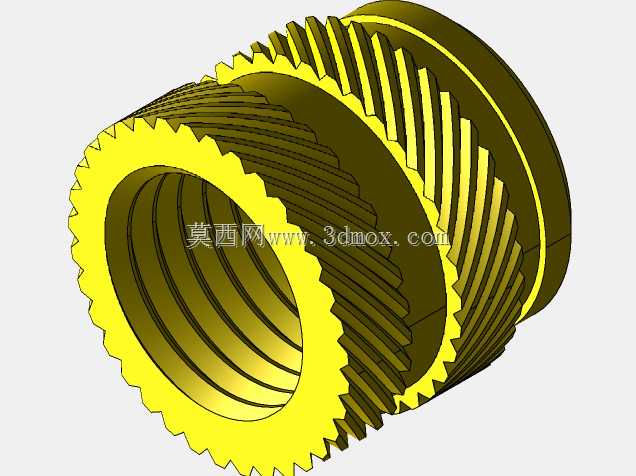

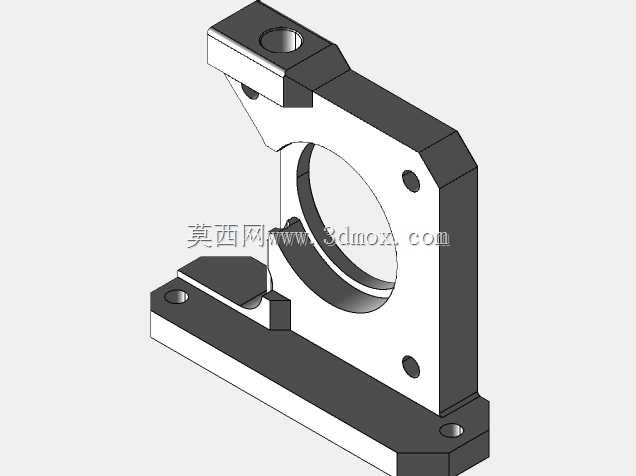

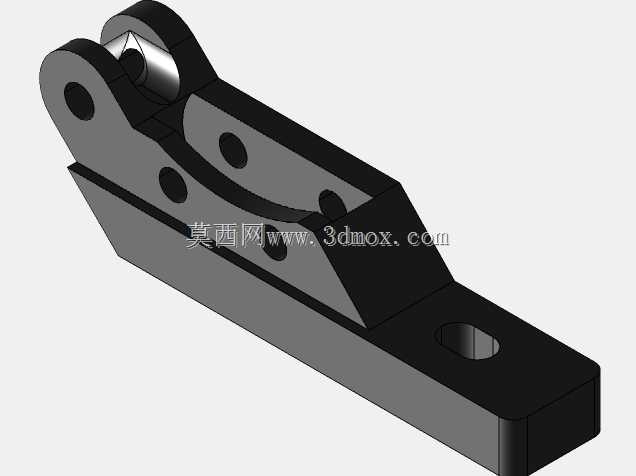

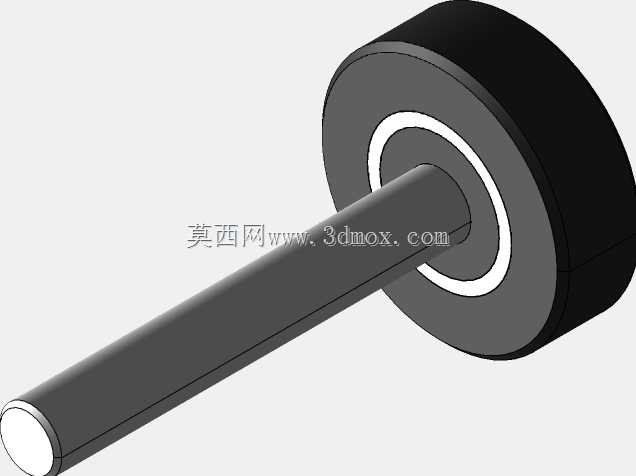

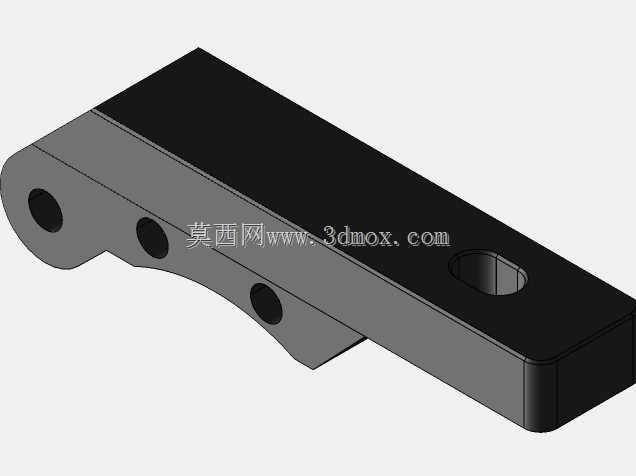

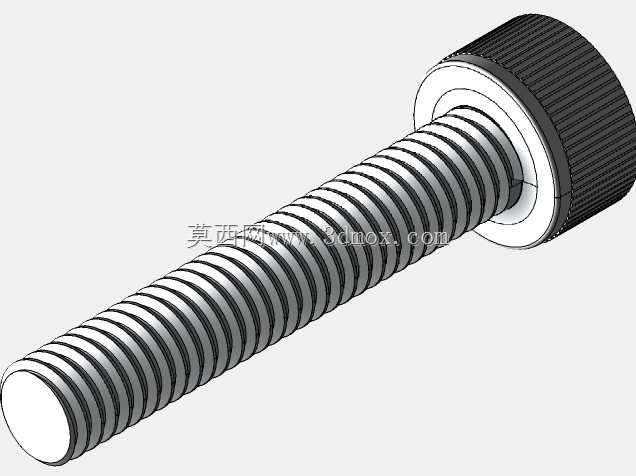

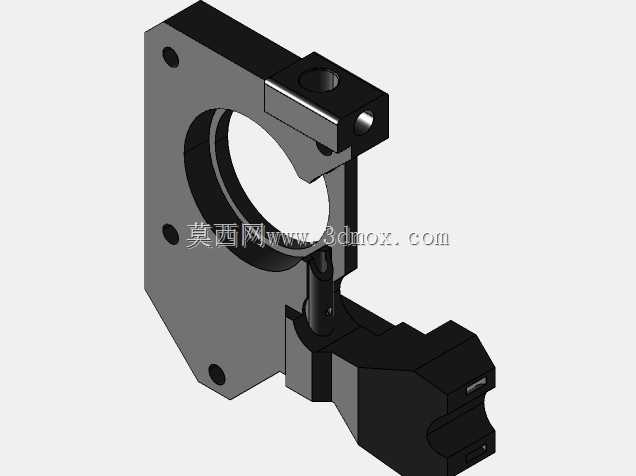

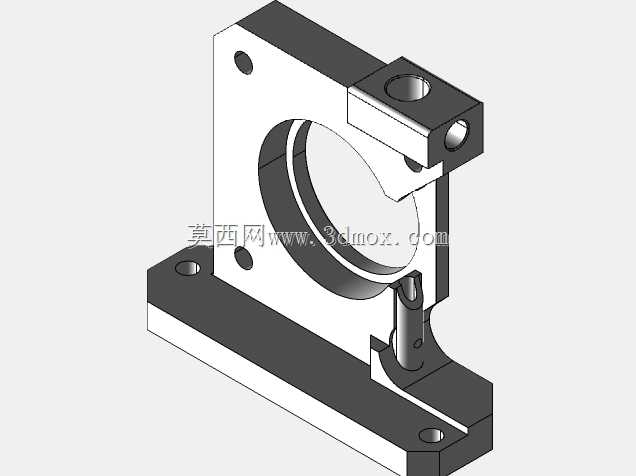

　　漏料缺陷；送料轮采用双圆弧齿形设计，咬合耗材时的接触面积更大，不会在耗材表面压出过深的齿痕导致耗材断裂，同时压紧机构采用弹簧预紧的可调结构，可根据不同硬度、不同直径的耗材调整压紧力，适配1.75mm直径的各类PLA、ABS、TPU、碳纤维填充等常见3D打印耗材。安装边界方面，整个组件的安装基准面为电机侧的方形法兰面，安装时需要预留的横向空间不超过120mm，径向突出尺寸不超过45mm，安装后送料通道的中心高与常规Ender系列设备的热端进料口中心高完全对齐，不需要调整热端的安装位置就能完成对位；组件的进料端采用标准的快插式气动接头接口，可直接匹配常用的4mm外径PTFE送料管，出料端同样采用标准快插接口，

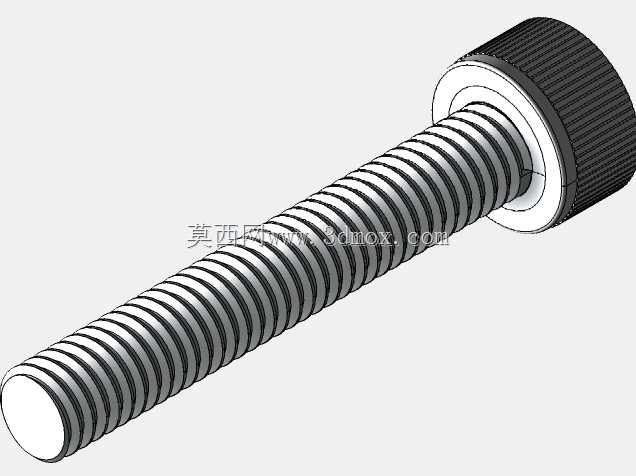

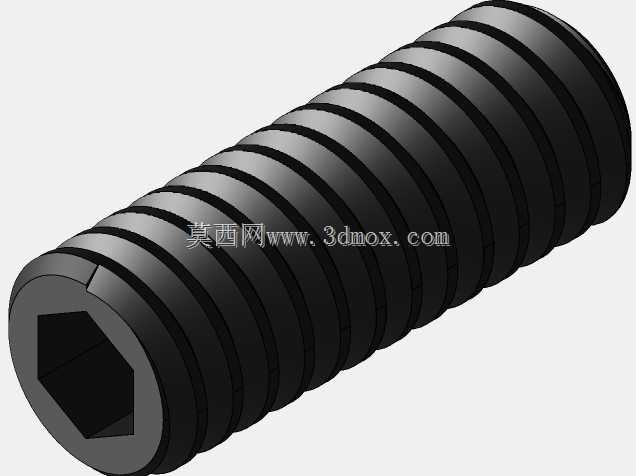

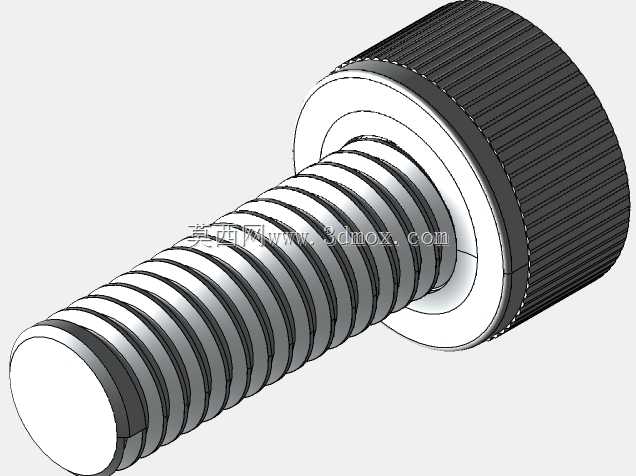

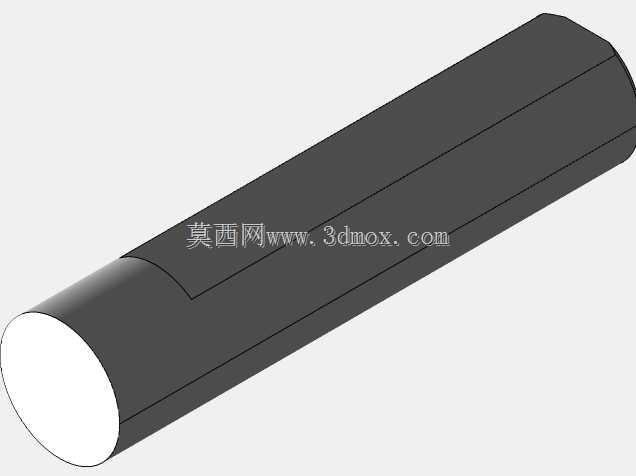

　　可直接连接热端的进料口或者远程送料管，整体安装过程不需要定制特殊连接件，常规的内六角扳手就能完成全部装配操作。实际使用过程中，该摆线挤出结构的传动比设置经过实际打印验证，在常用的步进电机1.8度步距角配置下，送料步进精度能达到0.01mm级别，完全满足FDM3D打印的送料精度要求，同时大减速比带来的大扭矩输出，在输送硬度较高的高填充耗材、或者粘性较大的柔性耗材时，不会出现送料滞后、送料量不足的问题，能有效提升打印成品的层间结合强度与表面质量。结构的维护便利性也做了针对性设计，摆线传动腔与送料轮腔采用分体式密封设计，日常维护时只需要拆开送料侧的端盖就能清理送料轮上附着的耗材碎屑，不需要拆解整个摆线减速结构，降低了日常维护的复杂度；所有传动销、齿轮部件都采用自润滑性能较好的工程塑料材质，日常使用不需要额外加注润滑脂，长期运行也不会出现油污污染耗材的问题。
