桌面级机械臂绘图时钟3D打印结构设计

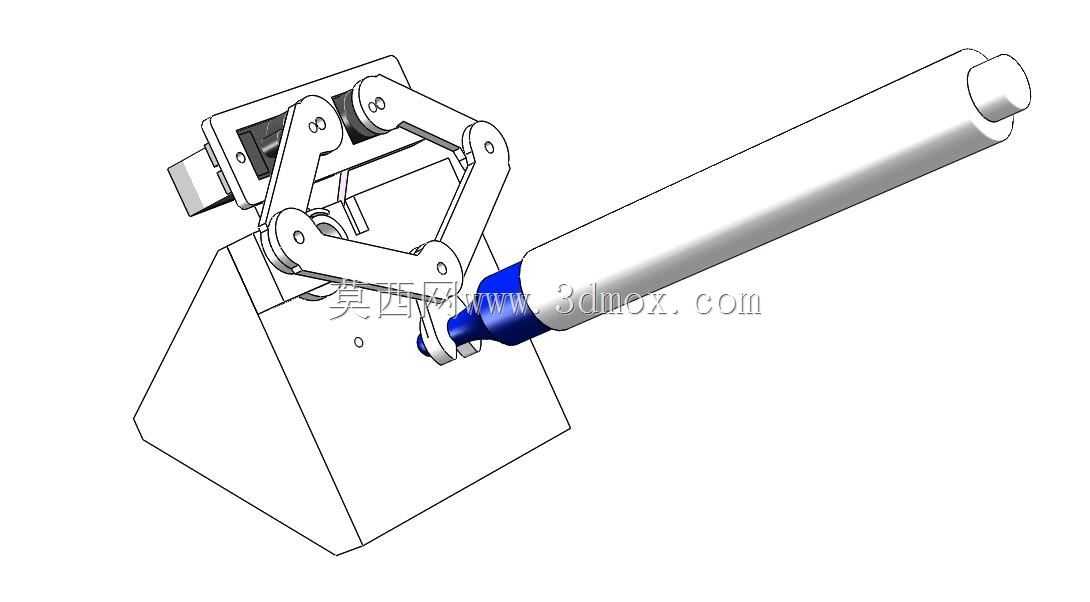

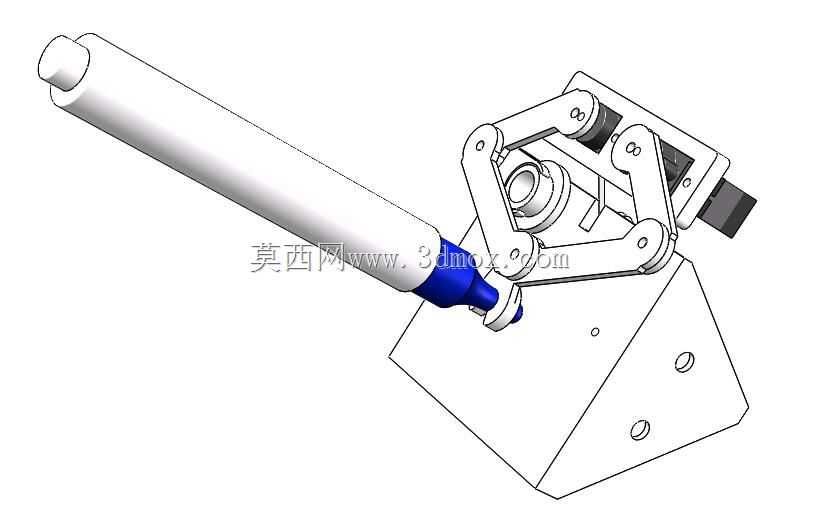

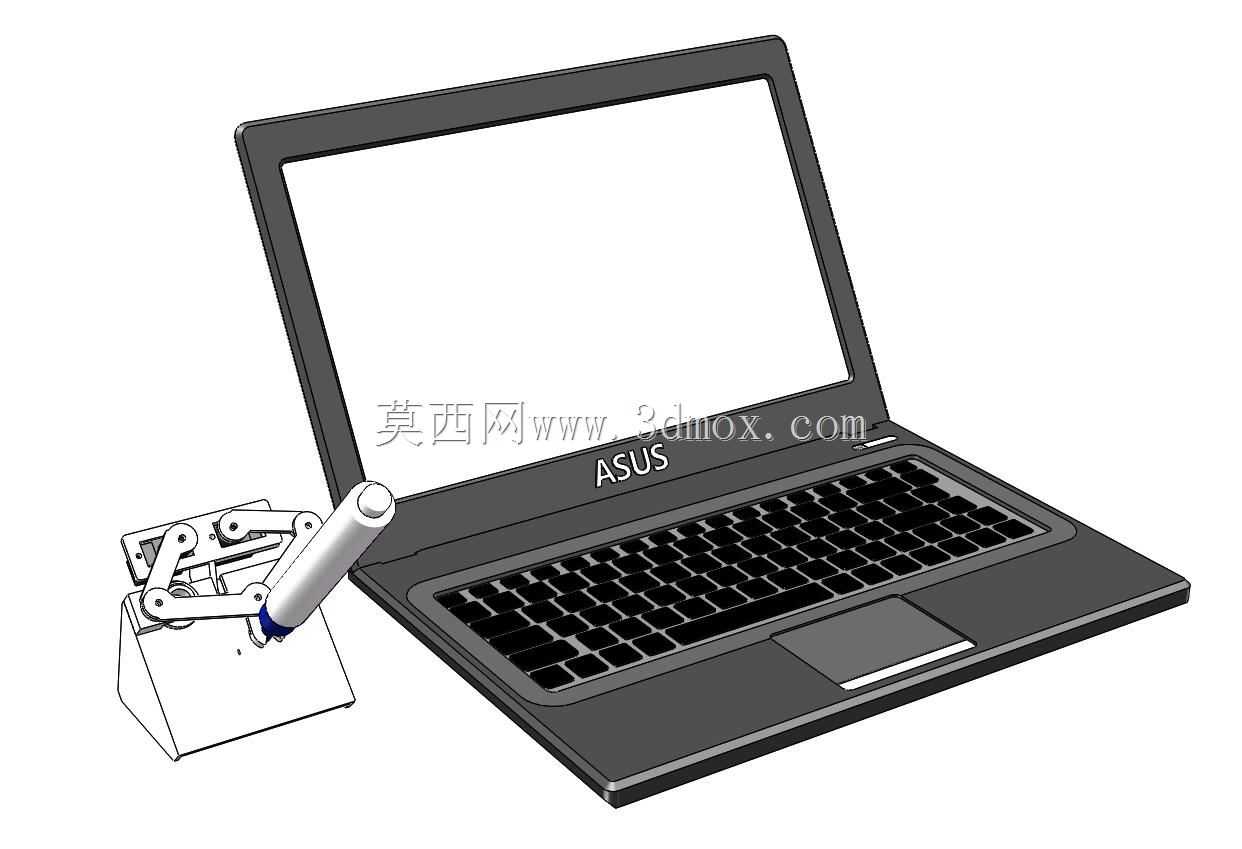

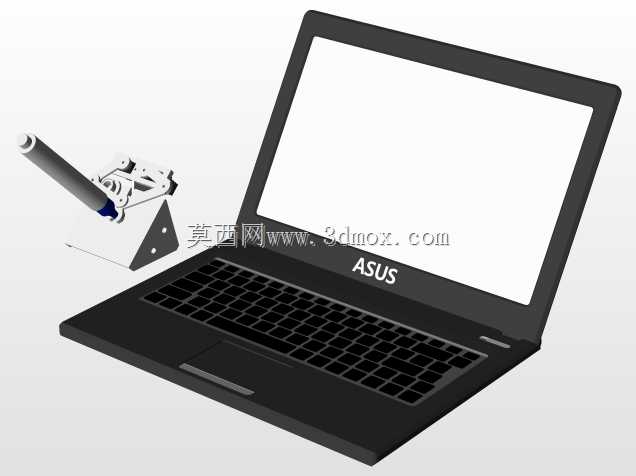

　　这款机械臂式绘图时钟的设计，核心是将传统计时显示转化为实体机械绘制动作，区别于常规数码显示、指针走时的时钟产品，其应用场景覆盖桌面创意展示、创客教学演示、机械结构科普等多个方向，既可以作为个人工位的个性化计时装置，也能作为机械原理教学的具象演示载体，直观展示平面两轴联动的运动逻辑。从功能特性来看，整套结构通过双关节机械臂的协同运动，带动末端绘图笔在平面白板上完成时间刻度的绘制与擦除循环，走时过程中机械臂会根据当前时间参数，通过舵机输出对应转角，驱动大臂、小臂完成平面坐标定位，每到时间更新节点，先擦除上一时刻的绘制痕迹，再重新绘制当前时刻的时间标识，整个动作流程完全依靠机械结构配合控制程序完成，无需人工干预。设计思路上，

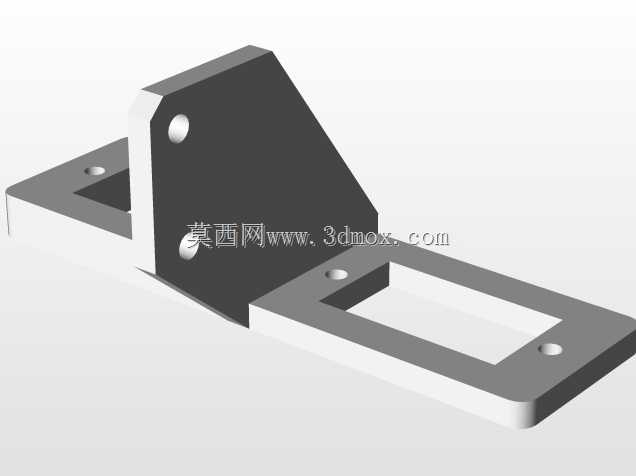

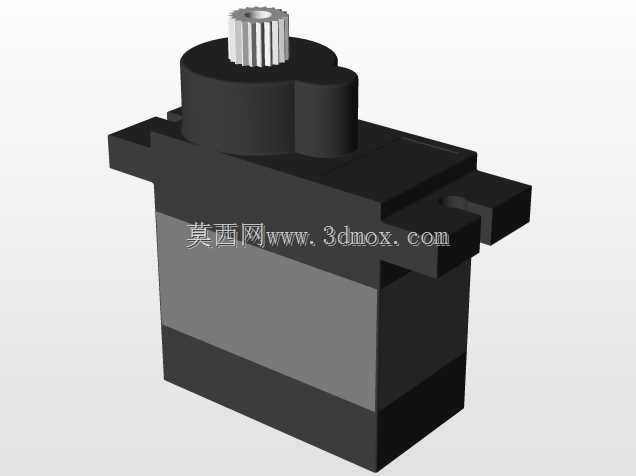

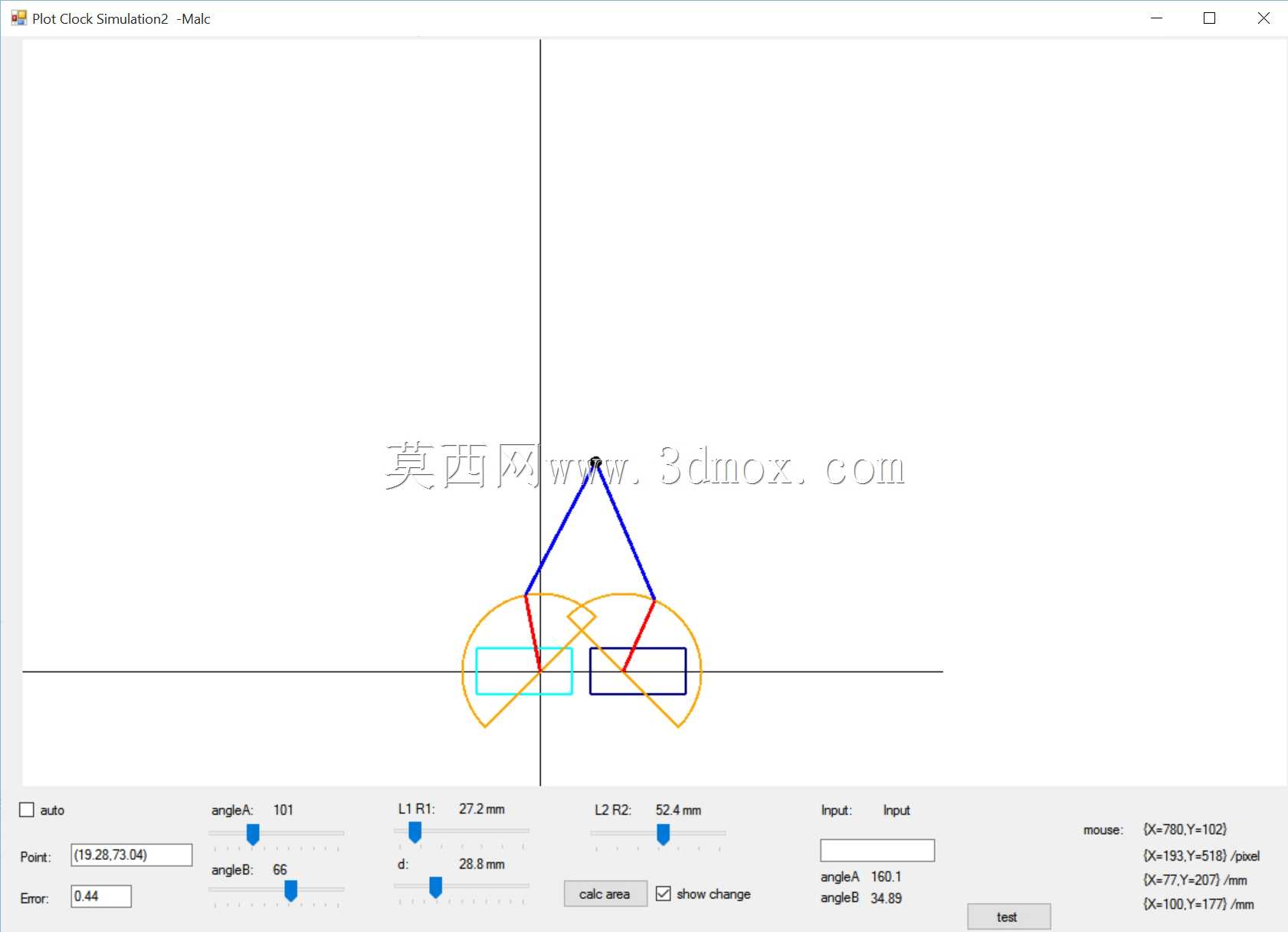

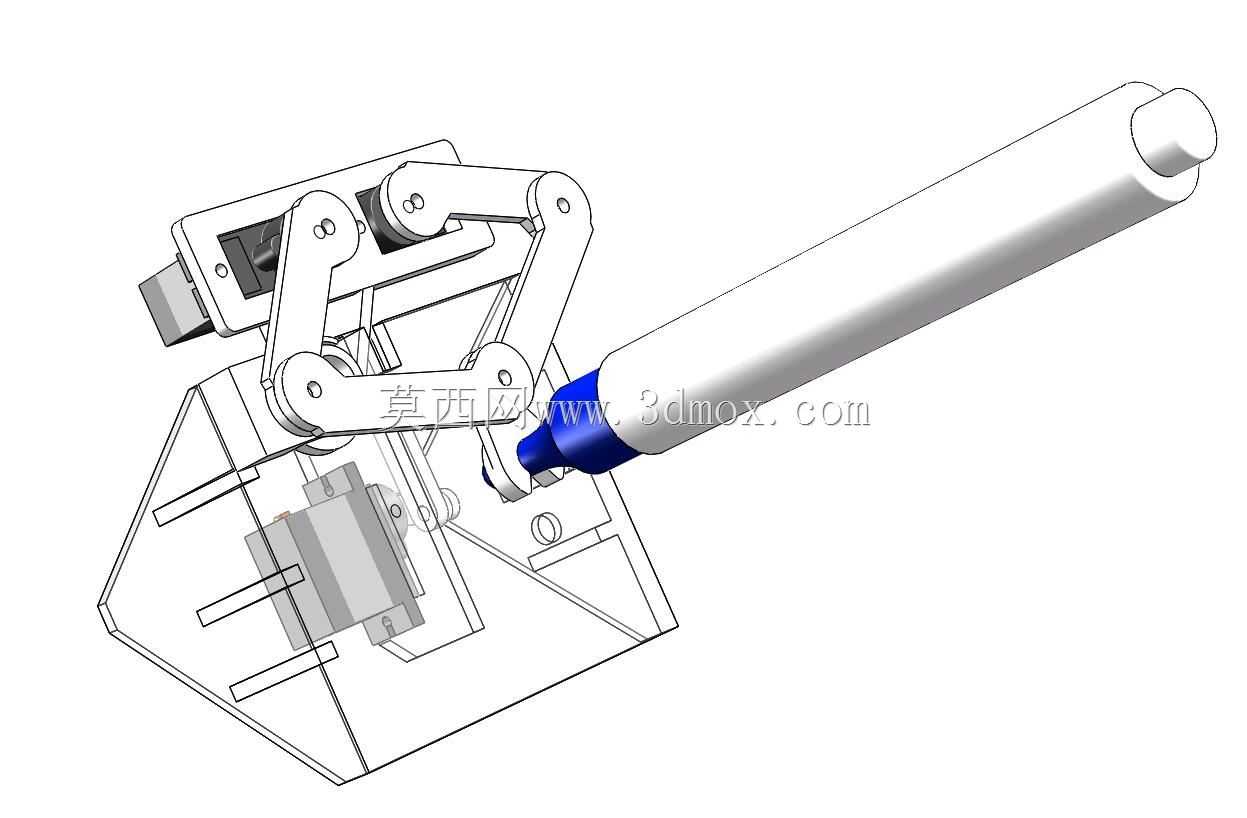

　　整套结构优先适配3D打印成型工艺，所有非标准结构件均采用等壁厚设计，壁厚控制在1.8-2.2mm区间，避免打印过程中出现翘曲、填充不均的问题，关节位置预留标准舵机的安装槽位，安装公差控制在0.2mm，既保证舵机装配时的顺畅度，又不会出现配合间隙过大导致的运动虚位；机械臂的连杆长度经过运动学仿真校核，确保末端绘图笔的运动范围完全覆盖白板的有效绘制区域，不会出现运动死点或者超出边界的情况，同时连杆转角范围做了物理限位结构，避免舵机过转导致的结构损坏。从安装边界来看，整套装置的底座尺寸适配常规桌面摆放需求，底座内部预留控制板、电源模块的安装空间，所有走线通过连杆内部的空腔布置，避免运动过程中出现线缆缠绕的问题；

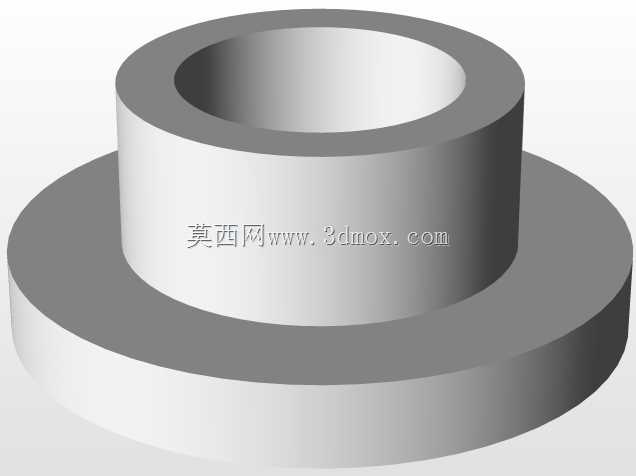

　　末端绘图笔采用插拔式固定结构，可根据使用需求更换不同颜色的水性笔，笔端压力通过弹簧结构自适应调节，保证绘制过程中笔迹清晰同时不会刮擦白板表面；白板采用嵌入式安装，边缘做倒角处理，更换时只需从底座正面抽出即可，无需拆解整套机械结构。在实际使用场景中，这类装置区别于常规工业自动化设备，对运行噪音控制有较高要求，因此关节位置的舵机安装位预留了减震垫安装槽，可粘贴EVA减震垫降低舵机运行时的震动传递，减少整机运行噪音；机械臂的所有转动副均采用自润滑设计，打印件材质选用PLA即可满足使用强度需求，无需额外加装轴承，降低整体制作成本，同时也方便创客自行打印组装。整套结构的运动逻辑经过反复优化，将时间到平面坐标的转换算法内置到控制程序中，

　　结构设计上完全匹配运动轨迹需求，大臂与小臂的长度比经过多次迭代，确保在有限的运动范围内实现最大的绘制幅面，同时保证机械臂运动过程中的姿态平稳，不会出现快速抖动导致的笔迹偏移；擦除结构集成在绘图笔的侧边，随机械臂同步运动，在绘制新时间前通过横向移动完成白板表面的笔迹擦除，无需额外增加独立的擦除驱动机构，简化了整体结构复杂度，也降低了控制程序的编写难度。从结构强度角度来看，所有受力位置均做了加厚处理，舵机输出轴与连杆的连接位置采用扁位配合，避免长时间正反转导致的连接位打滑，底座底部预留防滑脚垫安装位，保证机械臂快速运动时整机不会出现移位；电源接口布置在底座后侧，与开关按键相邻，方便日常操作，同时不会影响正面的视觉效果。
