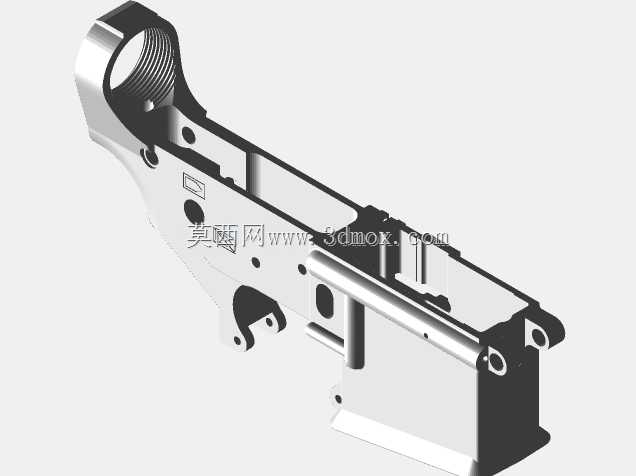

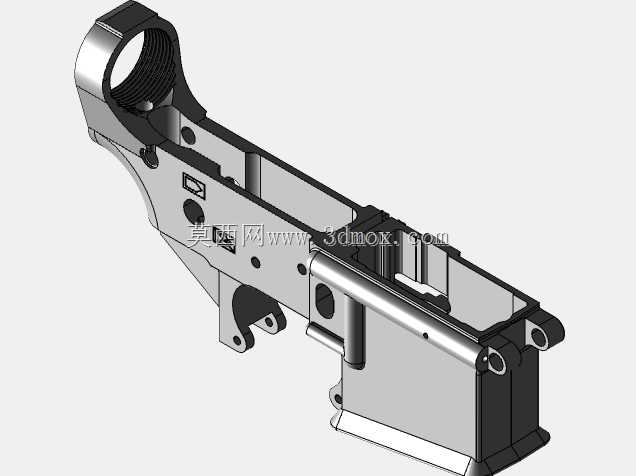

AR-15枪械下接收座结构三维数模

　　在轻武器结构设计领域，下接收器作为整枪的核心承载基座，承担着连接弹匣座、发射机构、上机匣、握把组件的核心作用，是整枪装配的基准部件，其结构精度直接决定整枪的装配公差、动作可靠性与使用寿命。这款下接收器的结构设计完全遵循AR系列枪械的经典布局逻辑，前端设置的环型结构为上机匣连接销座，内部加工有同轴度要求极高的销孔，用于与上机匣前端的铰接结构配合，实现上下机匣的开合铰接，该孔位的位置度公差需控制在0.02mm以内，才能保证上下机匣闭合后枪管轴线与枪机运动轨迹的同轴度，避免射击过程中出现枪机卡滞、精度下降的问题。

　　从结构布局来看，中部的空腔区域为发射机构安装腔，内部预留了扳机、阻铁、击锤、连发阻铁（若为全自动版本）的安装凸台与销孔位，所有销孔均采用同轴设计，保证各发射机构零件转动顺畅，无卡滞干涉；空腔下方延伸的一体式结构为弹匣插口座，内部设置有弹匣卡扣的安装槽与让位空间，插口的尺寸公差严格匹配标准AR弹匣的外形尺寸，单边间隙控制在0.1mm-0.15mm之间，既保证弹匣插拔顺畅无旷量，又能在射击过程中可靠固定弹匣，避免供弹故障。机匣尾部设置有枪托连接的缓冲管安装螺纹孔，螺纹规格为标准的1-3/16"-16 TPI，该螺纹的轴线与枪机运动方向的平行度公差需控制在0.03mm以内，否则会导致缓冲器往复运动时出现偏磨，不仅会增大后坐阻力，还会加速缓冲组件的磨损，缩短零件使用寿命。

　　从加工工艺适配性来看，这款下接收器的结构设计充分考虑了数控铣削的加工可行性，所有外部棱角均设置了R0.5-R1的工艺圆角，既避免了热处理过程中的应力集中导致的零件开裂，也能去除加工后的锐边毛刺，提升装配操作的安全性；零件的壁厚设计均匀，主体壁厚控制在3mm-4mm之间，既保证了结构强度，能够承受射击过程中膛压传递的冲击力，又避免了壁厚过大导致的零件重量超标，整体重量控制在合理区间，符合轻武器轻量化的设计趋势。安装边界方面，所有连接孔位的位置尺寸均严格遵循AR系列的通用接口标准，可直接适配市面上所有标准规格的AR上机匣、发射机构组件、弹匣、握把、枪托缓冲组件，无需额外修配即可完成整枪装配，互换性极强。

　　在实际应用场景中，这类下接收器既可以作为轻武器研发过程中的结构验证样件的加工参考，也可以作为枪械配件改装、维修替换的备件加工依据，同时也可作为机械加工教学、数控编程实训的典型复杂结构案例，帮助从业者掌握多面铣削、同轴孔加工、薄壁结构加工的工艺技巧。设计过程中，针对射击过程中的受力薄弱位置，比如弹匣座与机匣主体的连接位置、扳机销孔周边、尾部缓冲管螺纹位置，均做了局部加厚处理，通过有限元受力分析优化了加强筋的布局，在不增加过多重量的前提下，将薄弱位置的结构强度提升了30%以上，能够承受大口径弹药射击时的反复冲击，避免出现机匣开裂、螺纹滑牙等失效问题。零件表面的结构细节也做了充分还原，包括快慢机让位槽、空仓挂机让位槽、抛壳挺让位缺口等细节结构，所有让位槽的尺寸与位置均与实际零件完全一致，装配过程中不会出现零件干涉的问题，能够完整复现真实下接收器的所有装配关系与动作逻辑。
