规模化粮食仓储输送成套设施结构设计

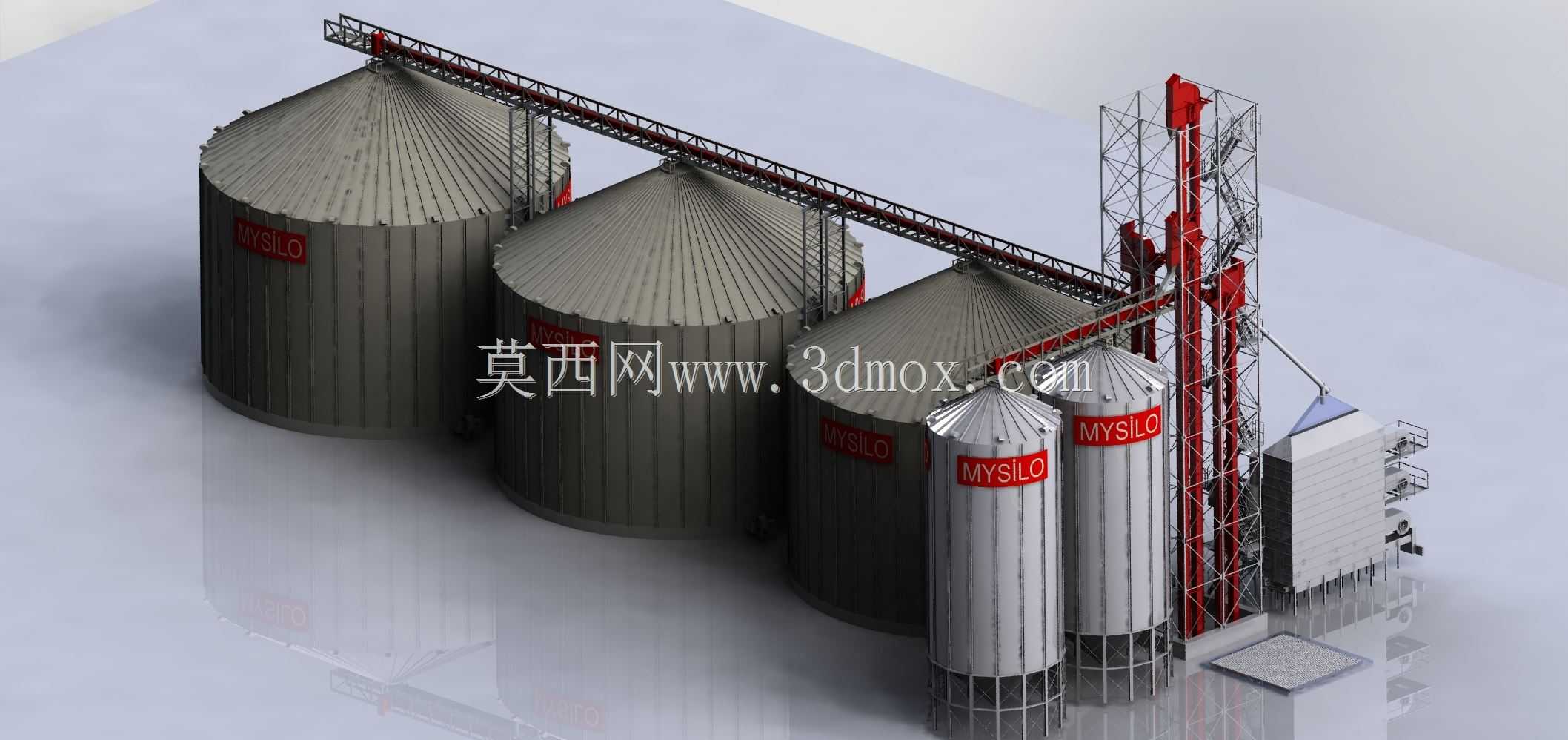

　　这套散粮仓储成套设施的三维结构，核心适配平原地区中心粮库、粮食收储站点的大宗散粮中转存储需求，可覆盖小麦、玉米、水稻等主流颗粒粮食的卸车、提升、输送、入仓全流程作业，单组设施的总仓容可根据实际场地调整，图中呈现的五仓组合配置，可满足单批次3-5万吨级的散粮静态存储需求，适配年中转量10万吨级的中型粮库作业场景。

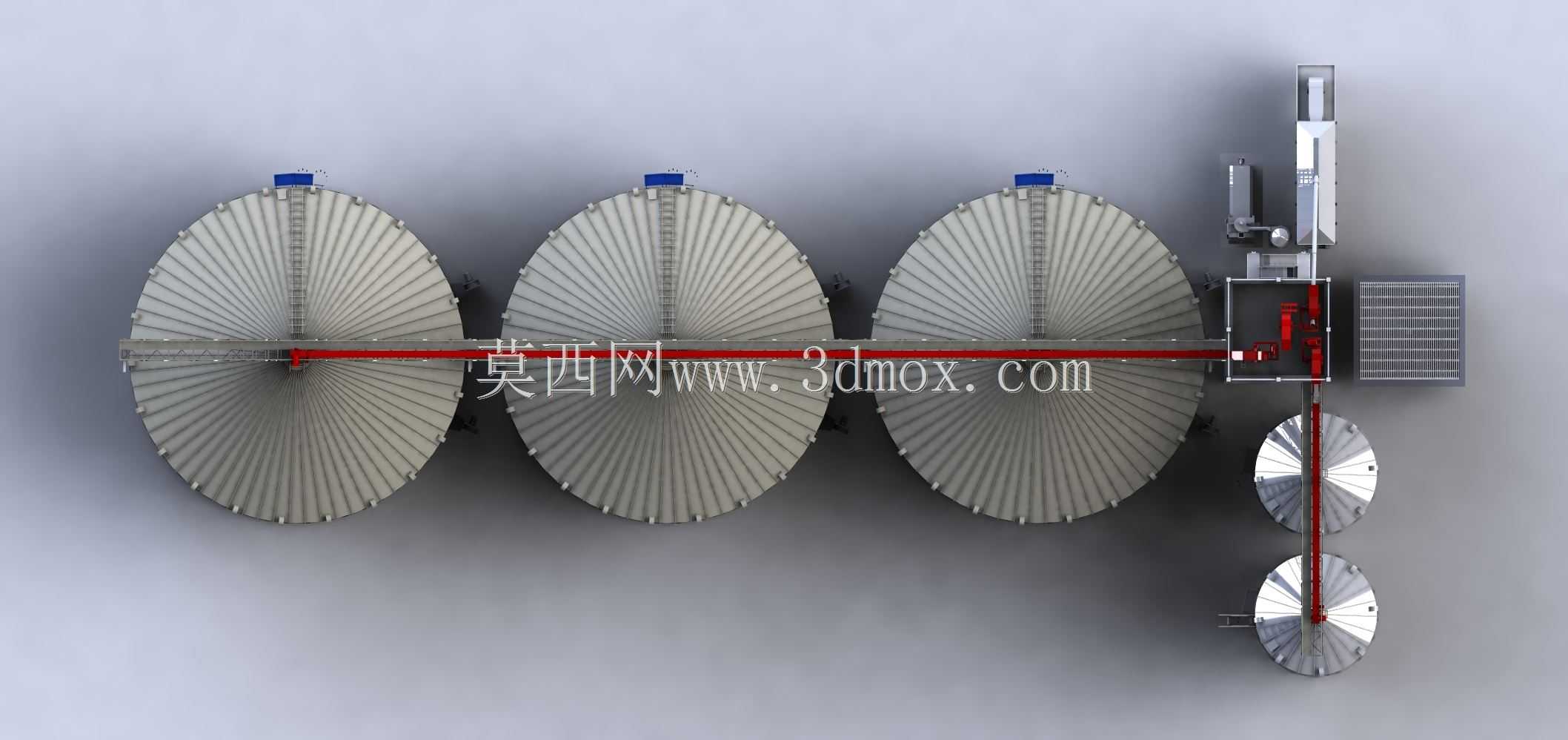

　　从整体布局来看，设施采用一字排开的筒仓阵列排布，仓体间预留1.2米宽的检修通道，可满足运维人员日常巡检、仓体附件更换的通行需求；最外侧布置的斗式提升塔与仓顶架空输送廊形成垂直+水平的物料输送路径，卸粮坑来粮可直接通过地下输送段送入提升塔底部进料口，经垂直提升后送入仓顶横向输送设备，再通过每个仓顶的卸料溜管实现分仓入料，全程无需人工辅助摊料，入仓效率可达每小时200吨以上。

　　仓体结构设计上，采用波纹钢板装配式筒仓结构，不同直径的仓体适配不同存储品类的需求：大直径仓体单仓容量大，适合存储流动性好、周转频次低的主粮品种；小直径仓体单仓容量小，适合存储种子粮、特色杂粮等小批量、高周转频次的粮食品类。仓顶采用锥顶结构，坡度设置为28度，可满足雨雪天气的自然排水需求，避免仓顶积水造成的钢板锈蚀问题；仓壁下部设置出料口，配套内置的扫仓绞龙，可实现仓内粮食的自流出仓，剩余残粮可通过扫仓机构清理至出料口，整体出仓净率可达98%以上，减少仓内粮食残留造成的霉变、生虫风险。

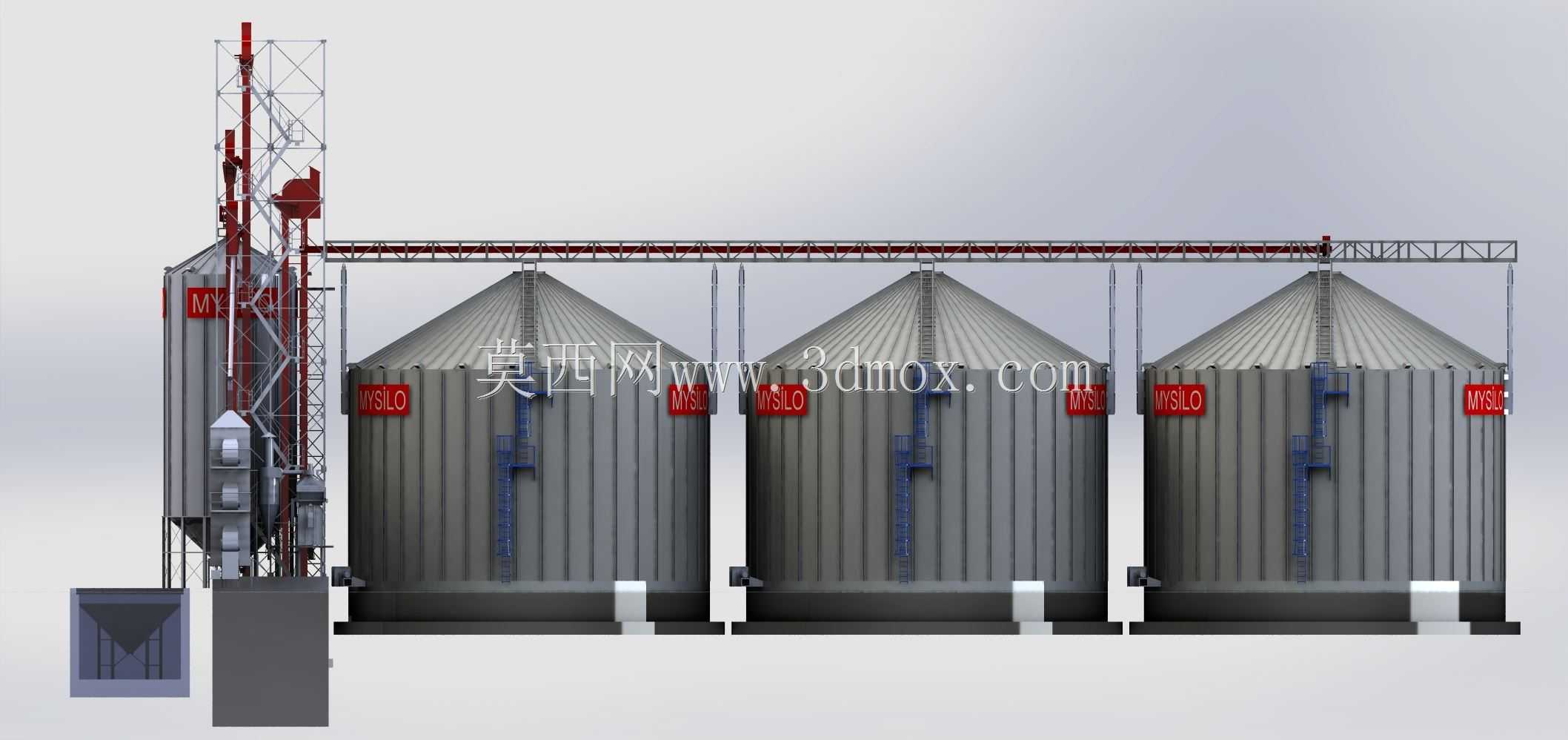

　　输送系统的结构设计充分考虑了散粮输送的防撒漏、防尘需求，架空输送廊采用全封闭桁架结构，内部布置皮带输送机，两侧设置0.8米宽的检修走道，配备安全防护栏杆，运维人员可通过仓顶爬梯进入输送廊开展设备检修、托辊更换等作业；输送廊的桁架采用模块化分段设计，单段长度6米，可根据仓体间距灵活调整拼接长度，适配不同数量、不同间距的筒仓组合布局，降低现场安装的焊接作业量，缩短施工周期。

　　斗式提升塔采用格构式钢结构框架，整体高度匹配最高仓体的仓顶高度加2米的安全余量，框架内部布置斗提机筒体，配套设置检修爬梯与防坠安全绳挂点，提升塔上部设置检修平台，可满足斗提机机头部件的检修、畚斗更换等作业需求；提升塔下部设置进料缓冲斗，可承接地下输送设备送来的散粮，缓冲斗内壁铺设耐磨衬板，减少粮食冲刷造成的钢板磨损，延长设备使用寿命。

　　配套的工作塔旁设置了除尘风网接口与粮情检测线缆敷设通道，可后续配套安装仓内粮温监测、通风熏蒸、除尘抑尘等附属系统，无需额外对主体结构进行开孔改造；仓体基础采用环形钢筋混凝土基础，可适配大部分地区的地质承载力要求，基础顶面设置防潮层，避免地下潮气渗入仓内影响粮食存储安全。

　　从安装边界来看，整套设施的总长度根据仓体数量确定，图中五仓配置的总长度约42米，总宽度约18米，提升塔最高点高度约32米，安装时需在设施周边预留8米宽的消防通道与设备吊装作业场地，满足粮库安全生产的消防规范要求；仓体与周边办公区、生活区的间距需满足粉尘防爆的相关安全距离要求，避免粉尘爆炸风险。

　　结构设计过程中，充分考虑了不同地区的风载、雪载差异，仓体的波纹钢板厚度、桁架杆件规格均可根据项目所在地的气象参数进行调整，沿海台风地区可适当增加仓壁板厚、加密桁架支撑结构，东北高寒地区可在仓壁外侧增加保温层结构，避免仓内结露影响粮食存储品质。整套设施的所有钢结构部件均采用热镀锌防腐处理，户外使用寿命可达25年以上，减少后期运维的防腐维护成本。
