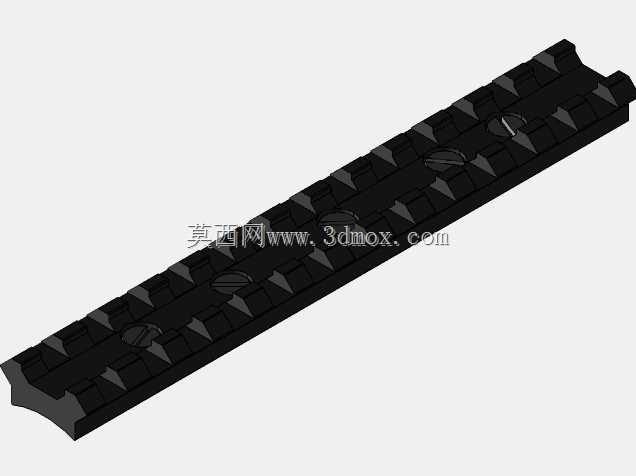

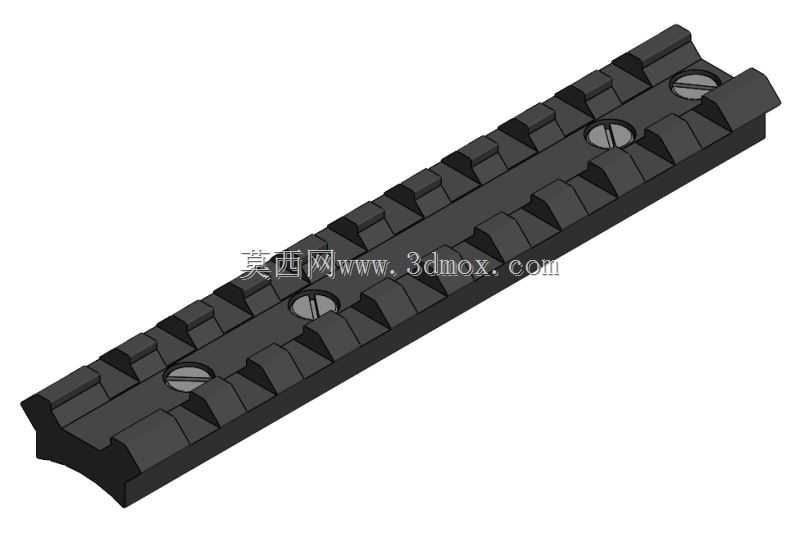

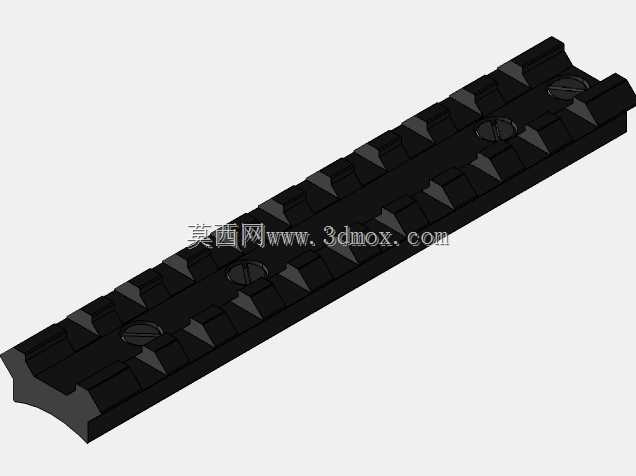

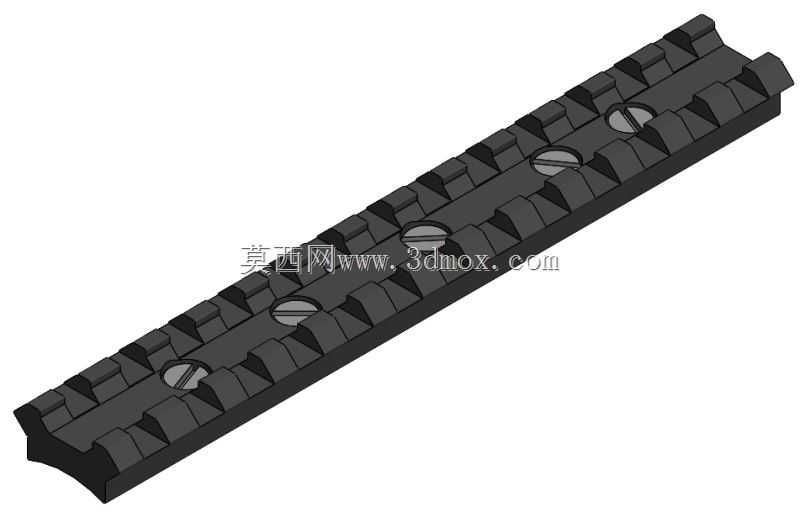

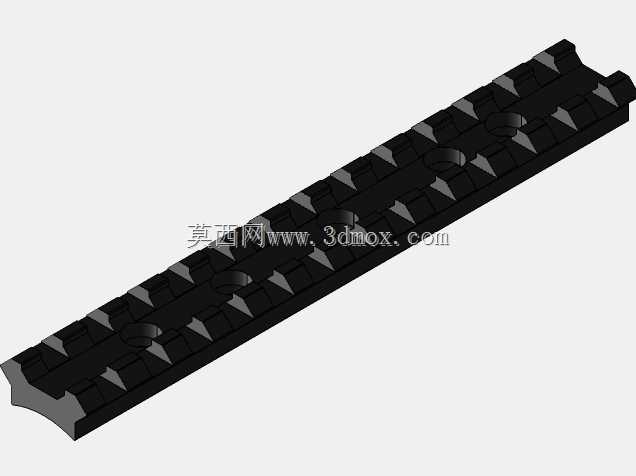

适配多型霰弹枪的皮卡汀尼顶部导轨结构

　　在轻武器战术改装领域，顶部皮卡汀尼导轨是拓展光学瞄准镜、红点瞄具、战术激光指示器等附件的核心承载结构，这款适配贝内利系列霰弹枪的顶轨，主要面向民用射击运动、狩猎场景的枪械改装需求，解决原厂枪械顶部附件安装点位不足、接口不统一的问题。从实际使用场景来看，霰弹枪在狩猎过程中需要根据环境快速切换光学瞄具与机械瞄具，在竞技射击场景中还需搭配战术灯、激光指示器等附件，皮卡汀尼导轨的标准齿距结构能够兼容所有符合MIL-STD-1913标准的战术附件，无需额外加工适配接口。设计过程中首先考虑了枪械机匣顶部的安装贴合度，导轨底部的弧面完全匹配贝内利M1、M2、M3实用型、超级黑鹰2号、超新星等型号的机匣顶部曲面，安装后不会出现翘边、间隙过大的问题，

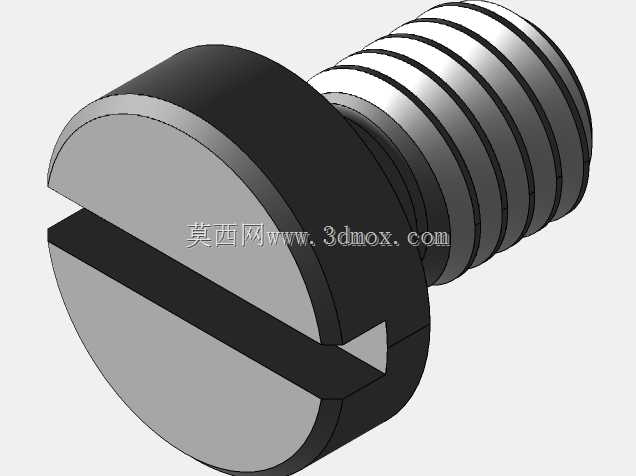

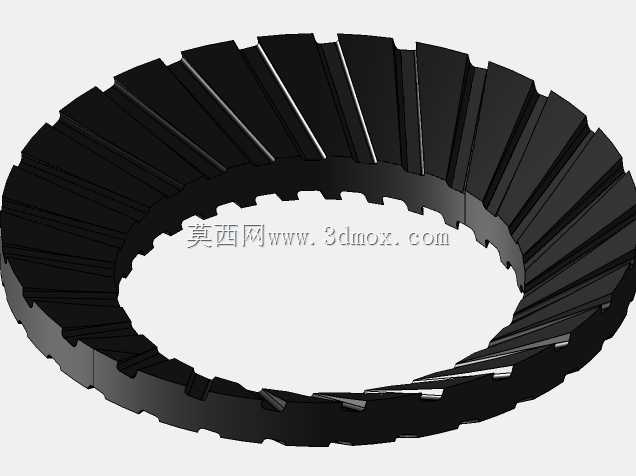

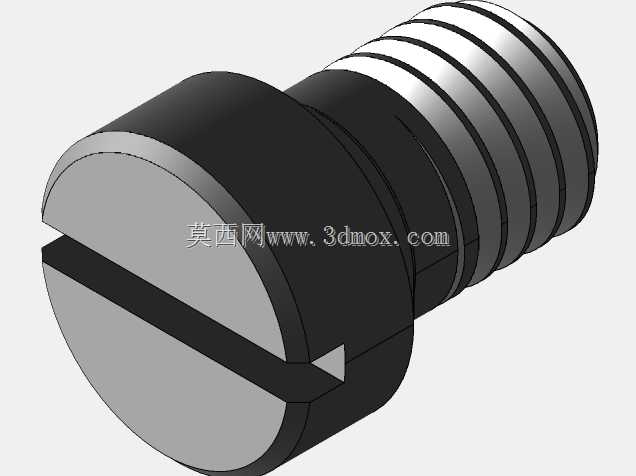

　　避免射击过程中导轨受力移位影响附件归零精度。导轨上的五处安装沉孔位置经过反复校核，对应机匣原厂的安装点位，配套的开槽螺钉自带完整的标准螺纹结构，安装时可直接拧入机匣对应螺纹孔，无需对原厂机匣进行二次钻孔攻丝，降低改装对枪械本体的损伤。配套的锁紧垫圈为独立设计的防松结构，垫圈的齿面能够卡入导轨沉孔底部与螺钉头部之间，在霰弹枪连续射击的后坐力冲击下，不会出现螺钉松动、导轨偏移的问题，保证光学瞄具的归零状态稳定。导轨本体的齿形严格遵循皮卡汀尼标准尺寸，每个齿的宽度、齿槽深度、相邻齿间距都控制在标准公差范围内，附件安装时锁紧块能够完全卡入齿槽，不会出现旷量。导轨整体长度覆盖机匣顶部的有效安装区域，

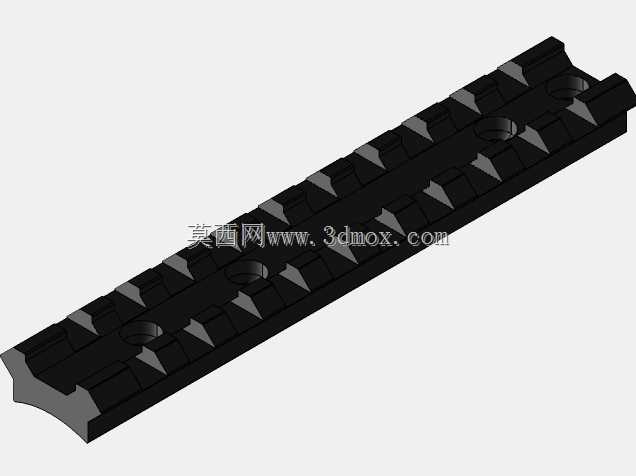

　　既能够满足大倍率光学瞄准镜的前后调节行程需求，也不会超出机匣前端影响枪管组件的正常往复运动。导轨两侧做了倒角处理，安装后边缘不会出现尖锐棱角，避免携行过程中勾挂衣物、装具。从安装边界来看，导轨安装后高度与机匣顶部的高度差控制在合理范围，搭配标准高度的瞄准镜环时，瞄准线高度能够适配多数射手的贴腮位置，无需额外更换加高贴腮板。导轨的安装孔位做了沉头处理，螺钉安装后头部完全埋入沉孔内，不会突出导轨表面影响附件滑动安装，也不会在附件滑动过程中刮伤附件底部的安装面。在材质适配的设计考量上，该结构预留了足够的壁厚，既可以采用6061铝合金加工做硬质阳极氧化处理，满足轻量化使用需求，也可以采用钢材加工满足高强度连续射击的使用需求，

　　不同材质加工时仅需调整表面处理工艺，核心结构尺寸无需改动。实际测试过程中，该导轨在连续上百发12号霰弹的射击循环后，所有安装螺钉的锁紧力矩无明显下降，安装在导轨上的红点瞄具归零偏移量控制在可接受范围内，能够满足实际使用的强度需求。
