英伟达RTX3090显卡NVLink桥接器结构设计

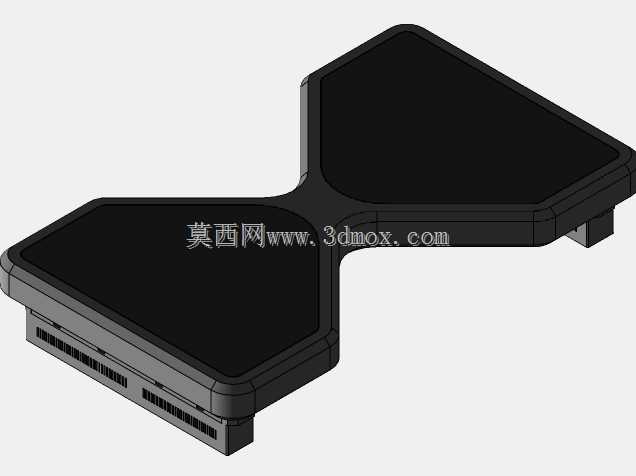

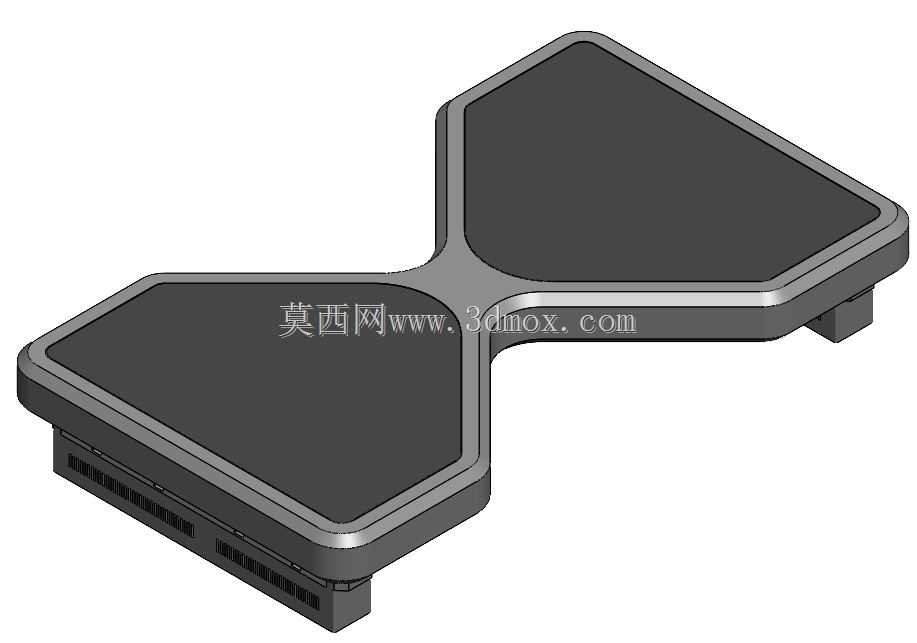

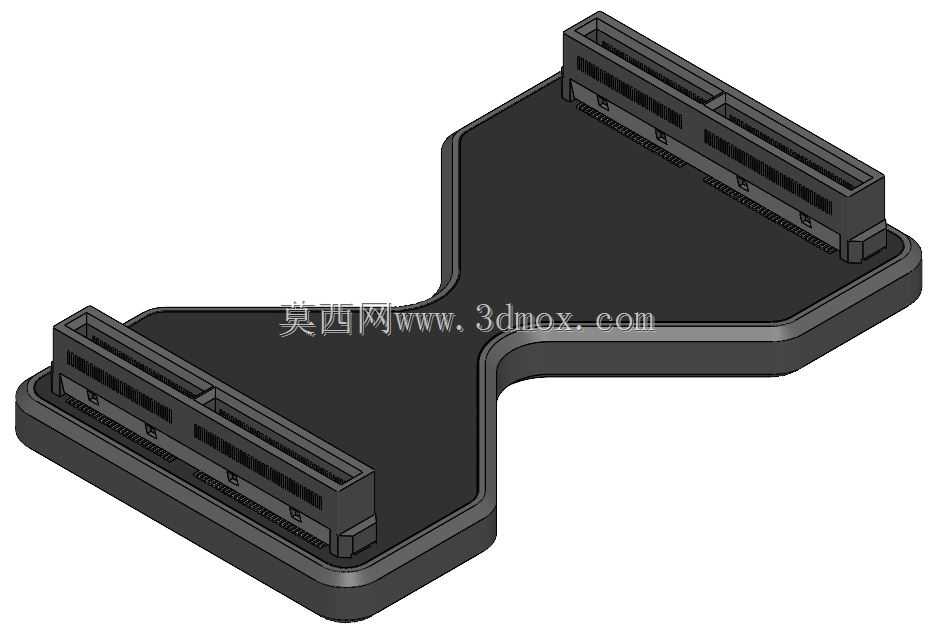

　　这款桥接器主要应用于桌面级高性能计算工作站、专业图形渲染主机的多显卡互联场景，核心作用是在两张同规格RTX3090显卡之间建立高带宽的点对点数据通道，绕过PCIe总线的带宽瓶颈，实现显存资源的共享与渲染任务的实时同步，在8K视频剪辑、大规模三维场景渲染、科学并行计算等场景下，能够有效降低多卡协同的数据延迟，提升整体算力输出效率。从结构设计层面来看，整体采用对称式的H型布局，两端的连接端完全匹配RTX3090显卡顶部的NVLink金手指接口位置，连接端内部预留了精准的金手指接触腔，公差控制在0.1mm以内，能够保证插装后触点完全贴合，避免出现接触不良导致的带宽降速或者识别失败问题。桥接器的主体连接段采用等强度的变截面设计，

　　在保证两端连接端位置精度的前提下，尽可能缩减中间段的材料厚度，既可以控制整体重量，避免长期使用后因为重力拉扯导致显卡接口变形，也能预留出足够的散热间隙，不会遮挡显卡顶部的散热鳍片或者供电线材的走线空间。外形尺寸方面，两端连接端的间距严格对应RTX3090公版显卡的SLI接口安装孔位距离，安装后桥接器底部与显卡PCB板的间隙保持在3mm以上，不会与显卡表面的散热装甲、电容元件产生干涉，边缘位置全部做了R2mm的圆角过渡处理，没有尖锐的棱角，安装拆卸时不会划伤手部或者板卡元件。表面的覆盖件采用哑光质感的平整设计，既可以屏蔽内部高速信号的电磁干扰，避免外界电磁噪声影响数据传输的稳定性，也能和公版显卡的外观风格保持统一，

　　装机后整体视觉协调性更好。设计过程中重点考量了安装边界的适配性，两端的插装导向斜角做了15度的倾斜处理，用户在装机时不需要反复对位，顺着导向斜角就能平稳将桥接器插入接口，插装到位后会有清晰的阻尼反馈，不需要额外施加过大的按压力度，避免按压力度过大损伤显卡PCB板。桥接器底部的开槽位置完全避让开显卡顶部的散热出风口，不会阻挡显卡的热风排出路径，不会因为安装桥接器导致显卡核心温度出现异常升高的问题。
