塞斯纳172型飞机前轮起落架支柱结构

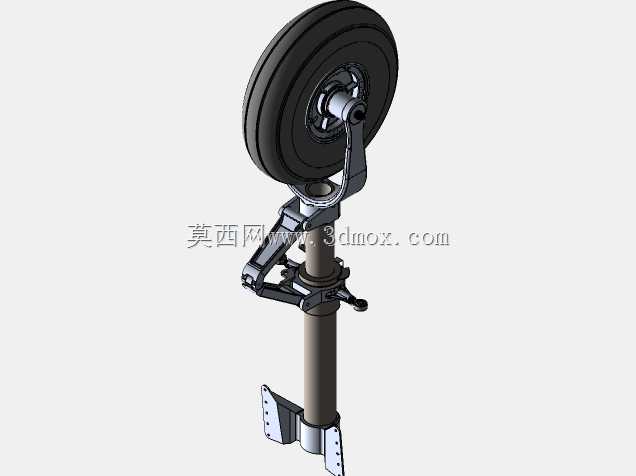

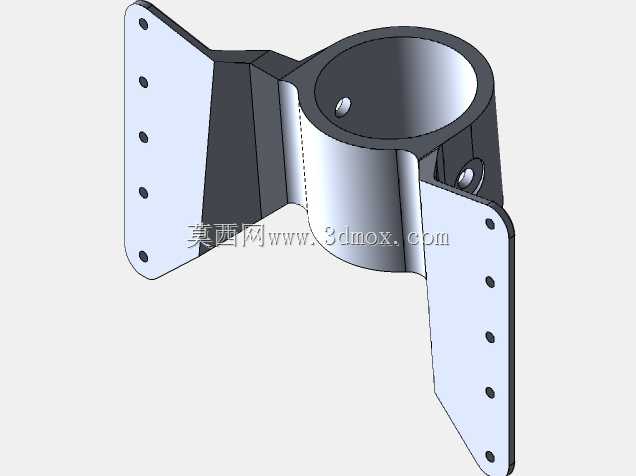

　　在通用航空轻型固定翼飞机的地面运行体系中，前起落架支柱总成是承担地面滑行转向、着陆冲击缓冲、机身前部载荷传递的核心结构部件，塞斯纳172作为全球保有量最高的单发活塞式通用飞机，其前轮支柱的结构设计具备极高的轻型通航部件参考价值。该总成的核心功能覆盖三个核心工况：着陆滑跑阶段的垂直冲击载荷缓冲，地面滑行阶段的前轮转向操纵传递，以及停机状态下的机身前部静载荷支撑。从结构设计逻辑来看，该支柱采用油气混合减震的经典单支柱布局，上部通过安装法兰与机身前防火墙下部的承力支座连接，安装法兰上的螺栓孔位严格匹配塞斯纳172原厂机身的安装边界，孔位间距、法兰端面到支柱轴线的同轴度公差均按照通航部件适航要求设定，可直接适配原厂机型的改装、维修测绘需求。

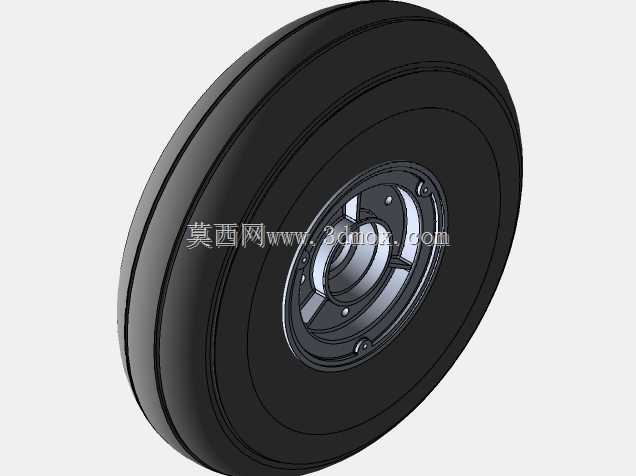

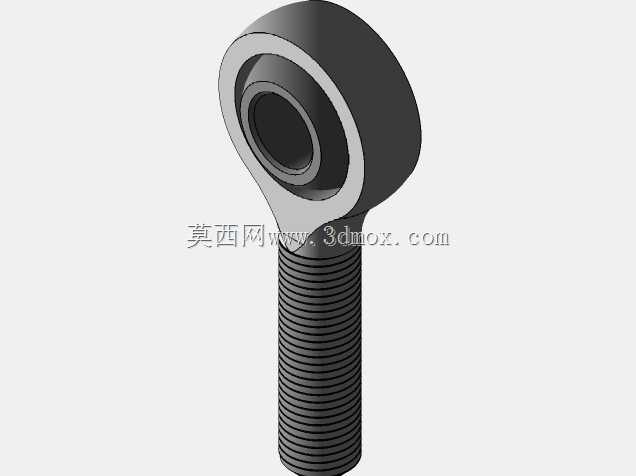

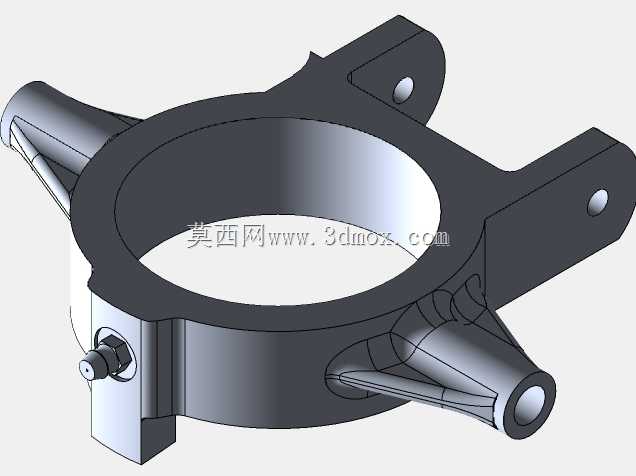

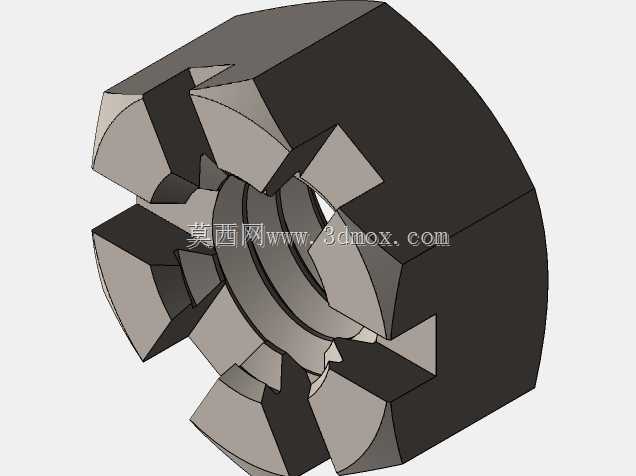

　　支柱中段集成了转向摇臂与减摆阻尼结构，转向摇臂通过拉杆与座舱内的脚蹬操纵机构连接，可实现地面滑行时的前轮左右偏转，减摆结构内置阻尼阀，能够避免高速滑行时前轮出现摆振现象，保障地面操纵稳定性。下部轮轴部位直接装配主机轮与轮胎组件，轮轴的轴径、锁紧螺纹规格完全匹配原厂6.00-6规格航空轮胎的安装要求，轮轴两侧预留的刹车安装座可适配原厂单盘式前轮刹车结构。在外形尺寸与安装边界上，该支柱总高度从上部安装法兰端面到下部轮轴中心的距离符合塞斯纳172前起落架舱的内部空间要求，收起状态下的轮廓尺寸不会与起落架舱内的操纵线缆、燃油管路产生干涉，转向摇臂的摆动行程范围内无结构干涉点，可满足±30度的前轮最大转向角度需求。从建模细节来看，

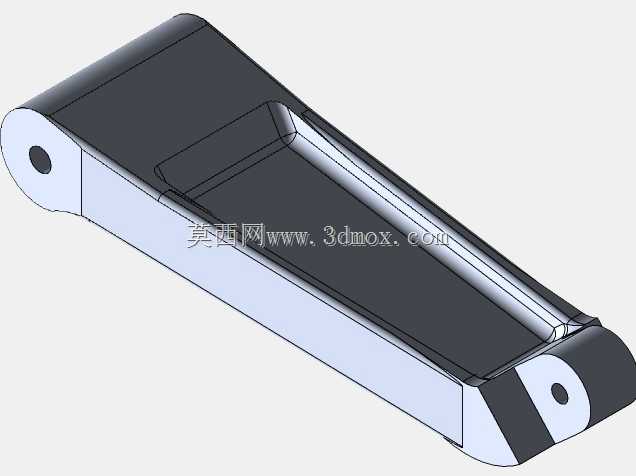

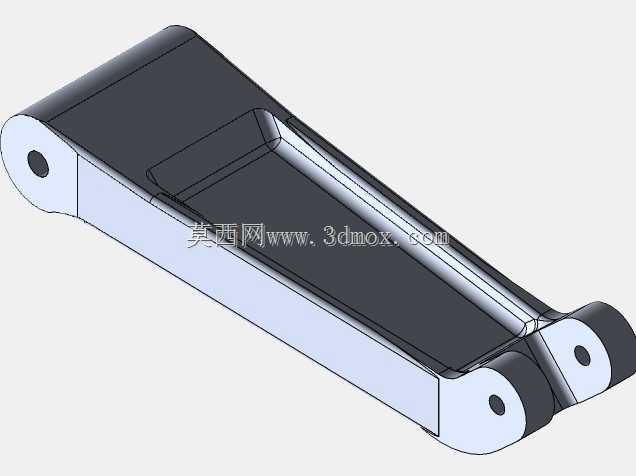

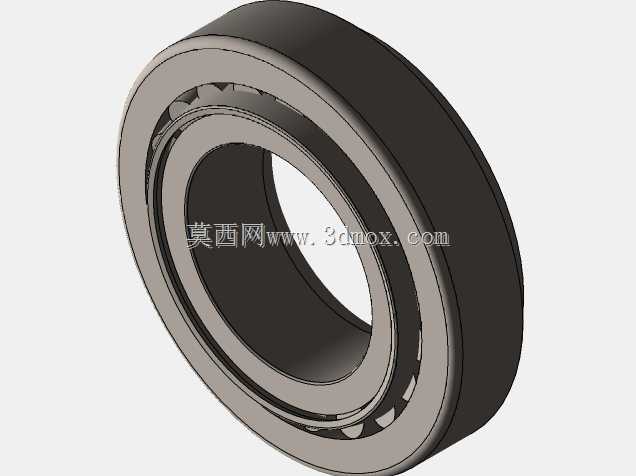

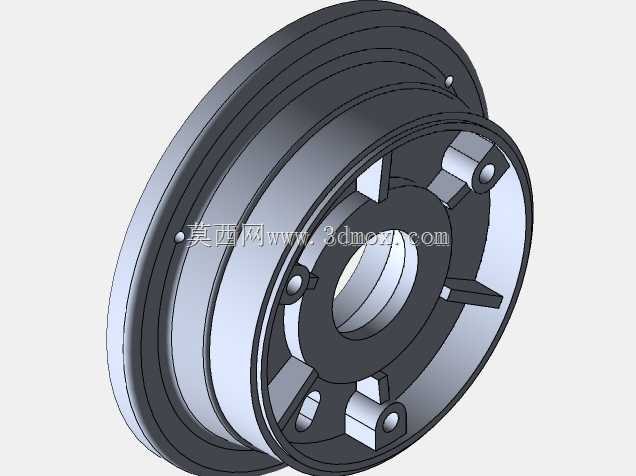

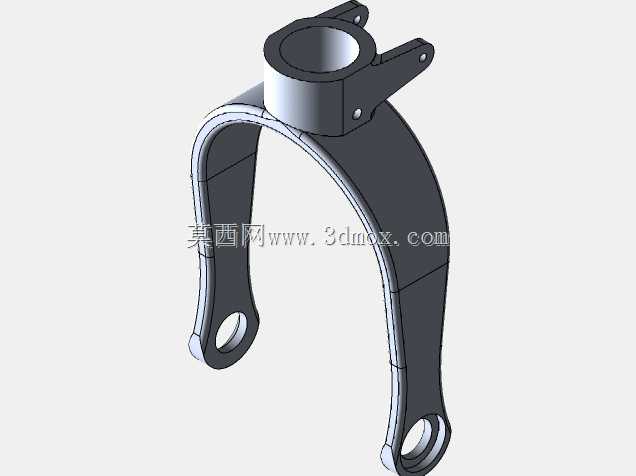

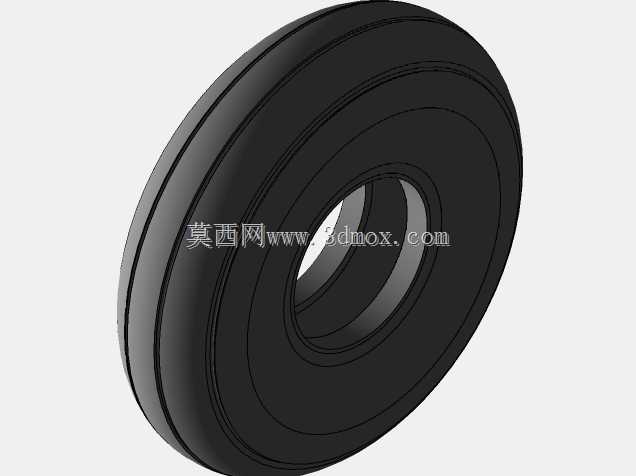

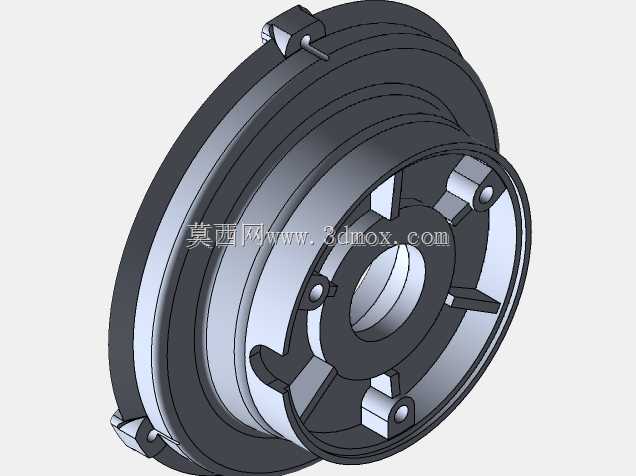

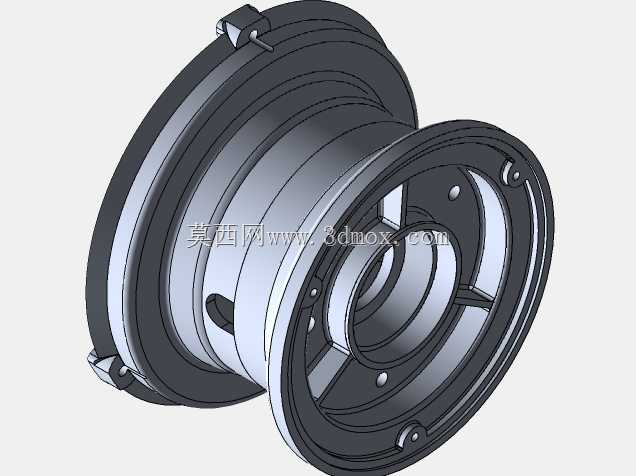

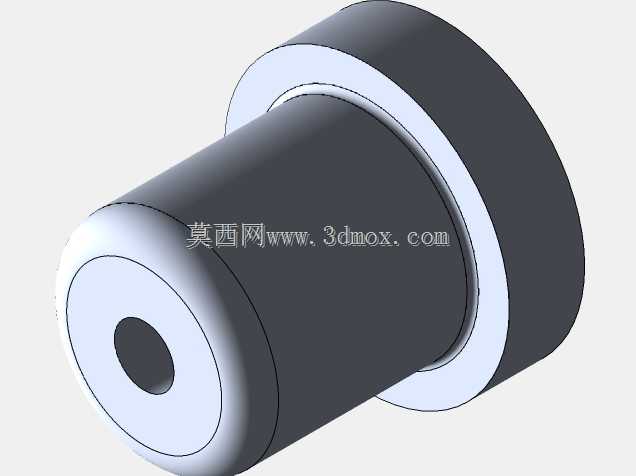

　　该装配模型完整还原了支柱外筒、内柱塞、减震密封组件、转向扭矩臂、轮轴、安装法兰、机轮轮毂、轮胎的所有配合关系，各部件的装配公差、配合间隙均按照实际航空部件的装配要求设定，扭矩臂的铰接点位置、转动自由度完全还原实际结构的运动逻辑，可用于起落架收放运动仿真、着陆冲击载荷的有限元分析前置建模，也可作为轻型通航飞机起落架设计的参考原型，帮助结构设计人员理解单支柱式前起落架的载荷传递路径、密封结构设计、操纵机构集成方式，在航空维修实训、轻型飞机改装设计、通航部件测绘建模等场景中均可作为精准的三维结构参考。
