本田思域L15B7涡轮增压发动机整机结构

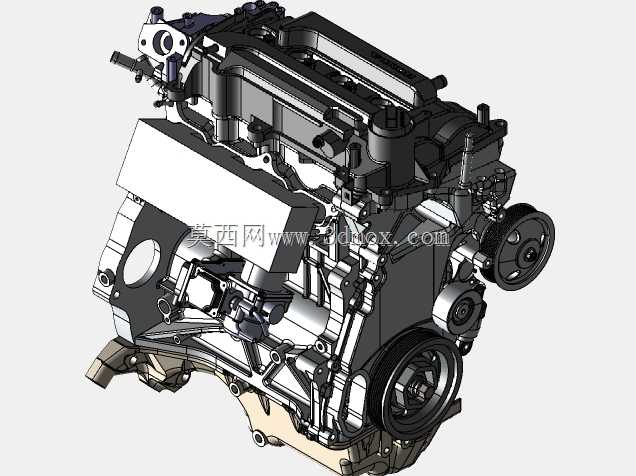

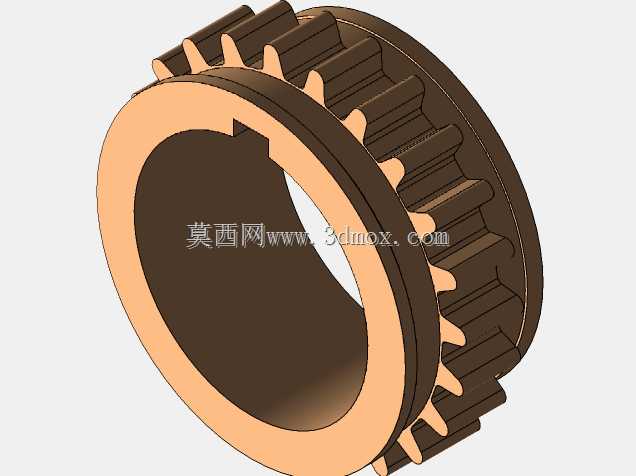

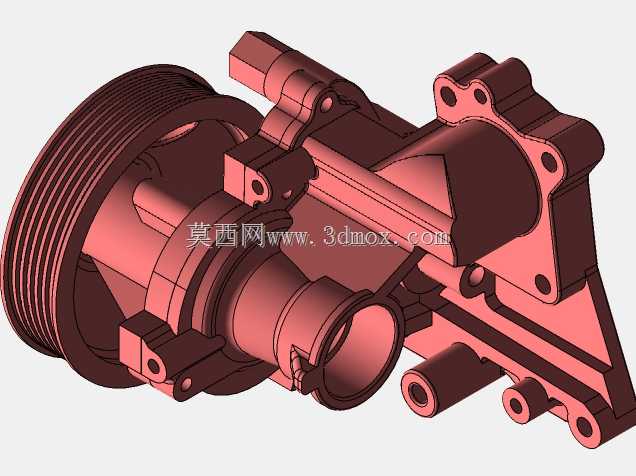

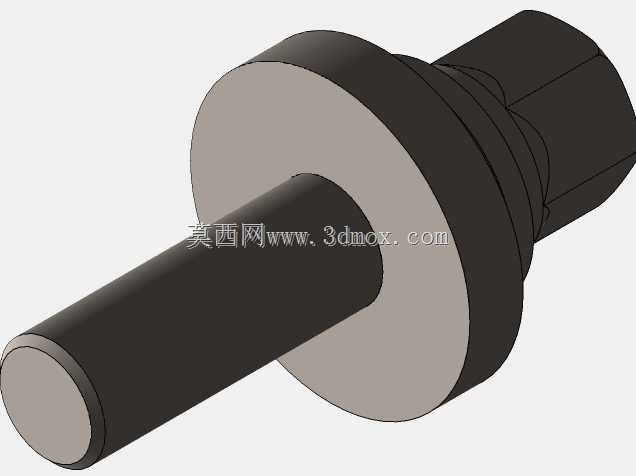

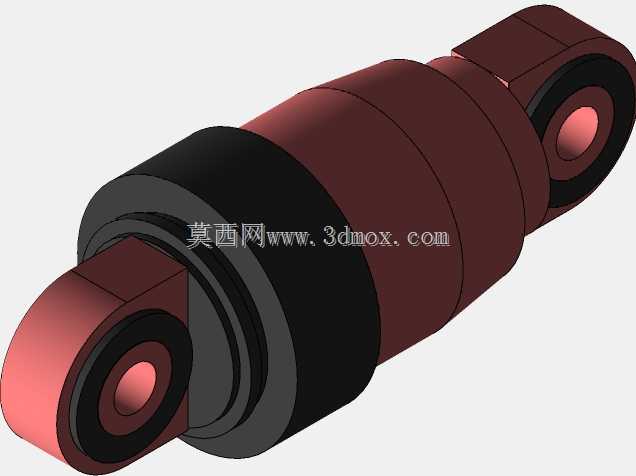

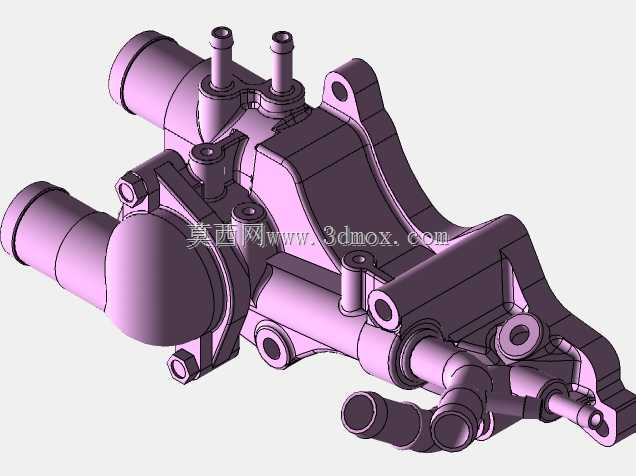

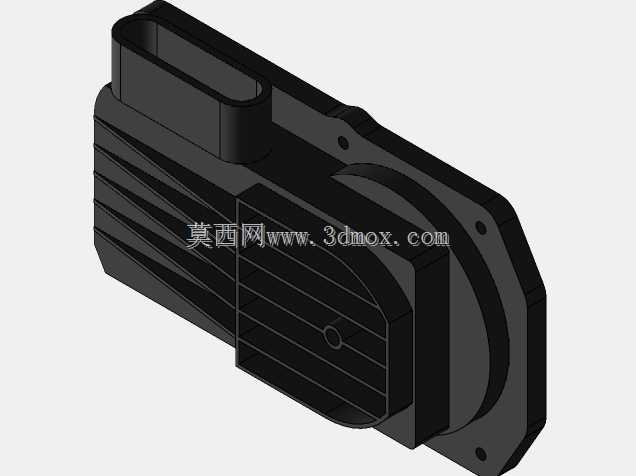

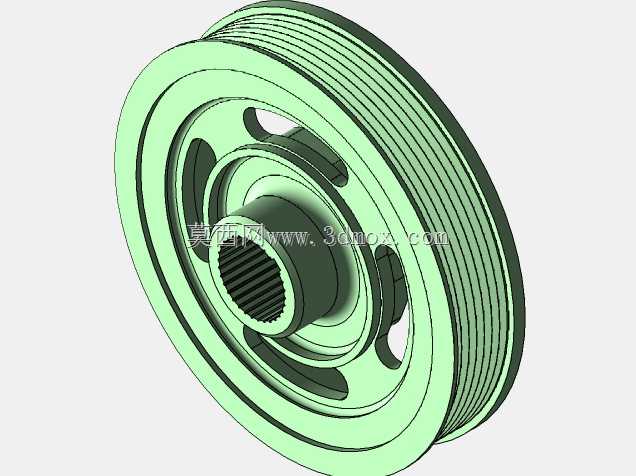

　　该三维数模还原了本田思域L15B7涡轮增压汽油发动机的核心本体结构，覆盖缸体、缸盖、气门室罩、进气歧管、排气侧附件、前端轮系、曲轴皮带轮、发电机、空调压缩机、安装悬置支架等主要装配单元，可用于整车动力舱布置校核、发动机拆装教学演示、维修工装开发以及逆向设计参考。从整车匹配场景来看，这款1.5T涡轮增压发动机属于横置前驱平台动力单元，整机布置紧凑，进气侧、排气侧、前端附件轮系与变速箱连接端面的空间边界清晰，数模中保留了各外围附件的相对安装位置，能够直接用于发动机舱硬点干涉检查，核对散热器、防火墙、纵梁、转向机、进排气管路之间的预留间隙。前端多楔带轮系完整呈现了曲轴皮带轮、发电机、压缩机与张紧轮的传动路径，皮带包角、

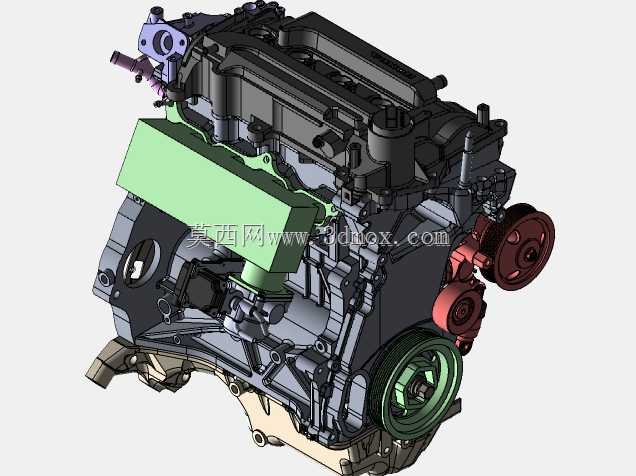

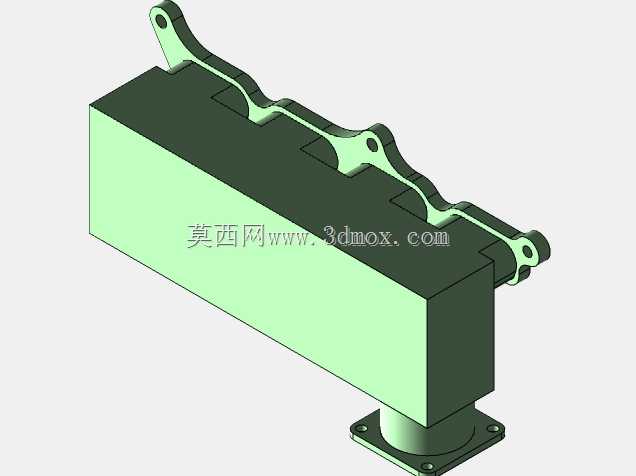

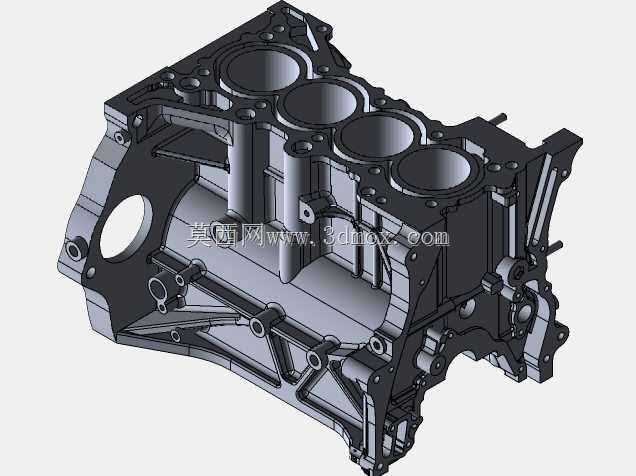

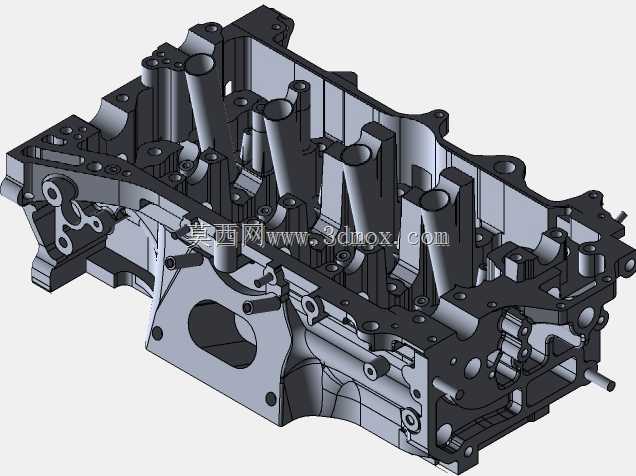

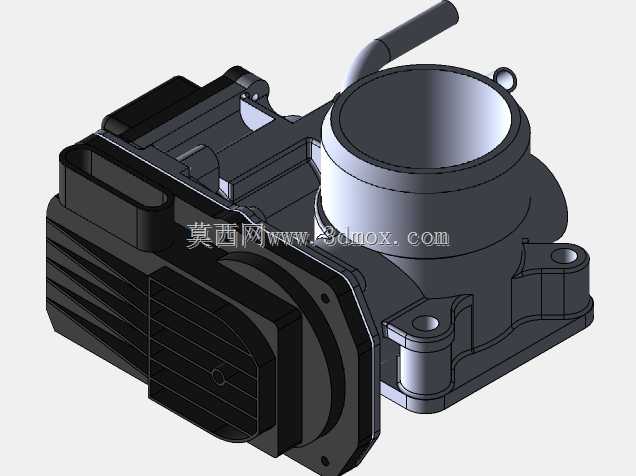

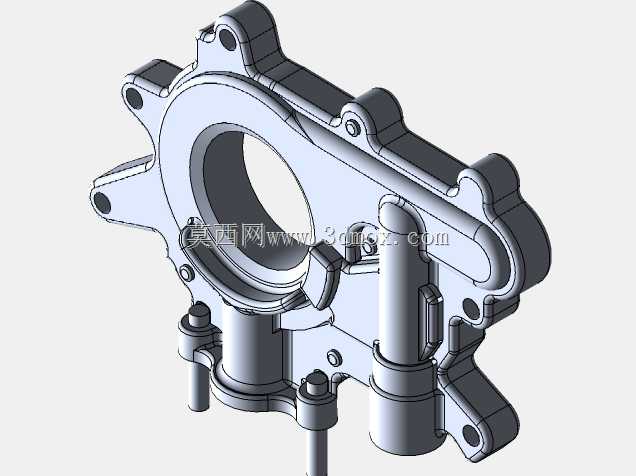

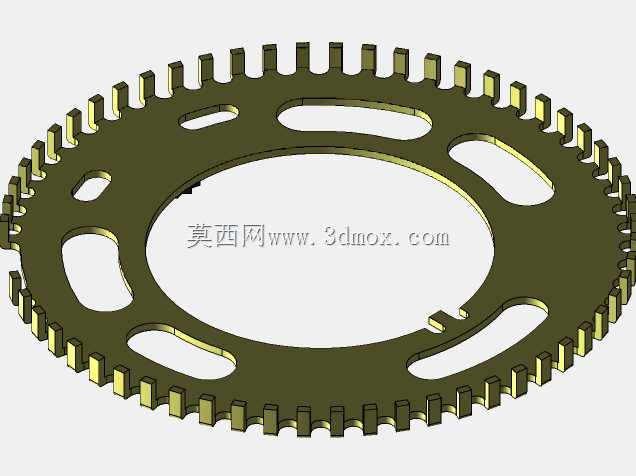

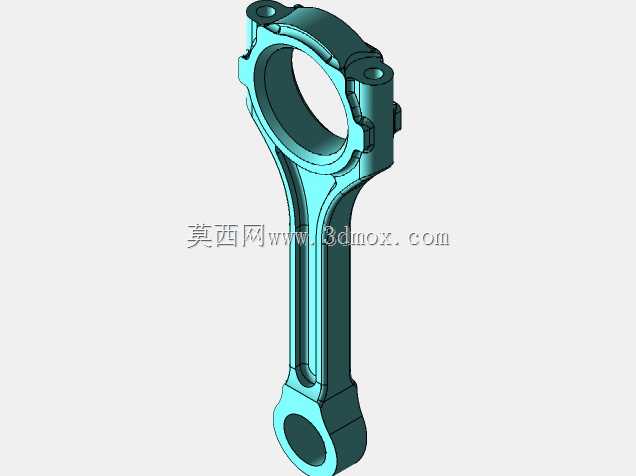

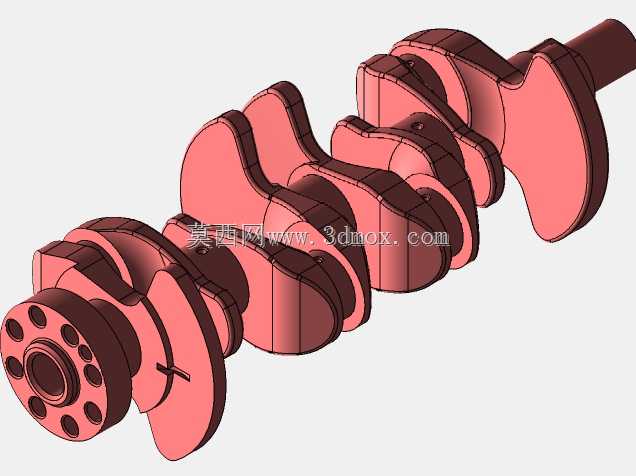

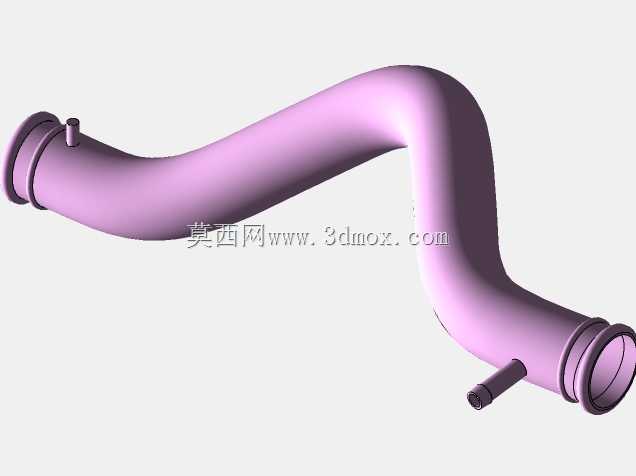

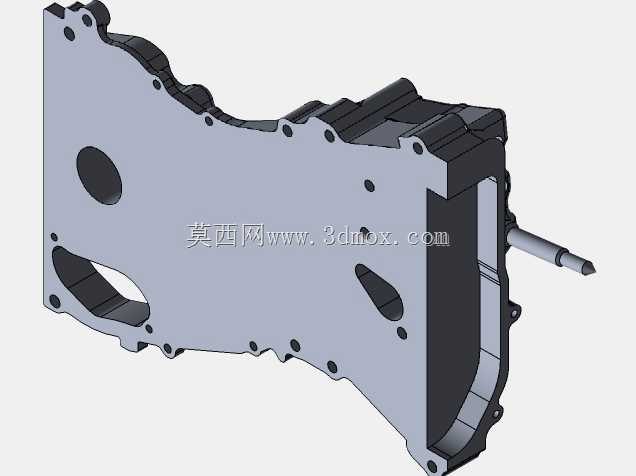

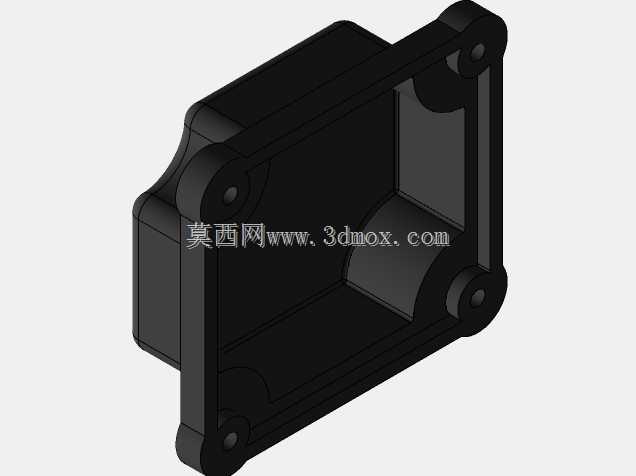

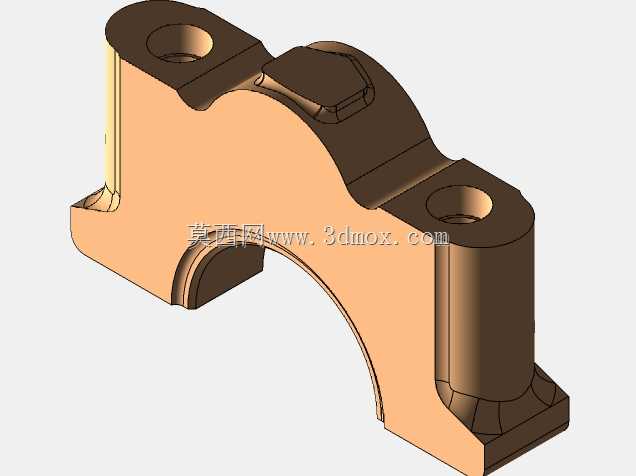

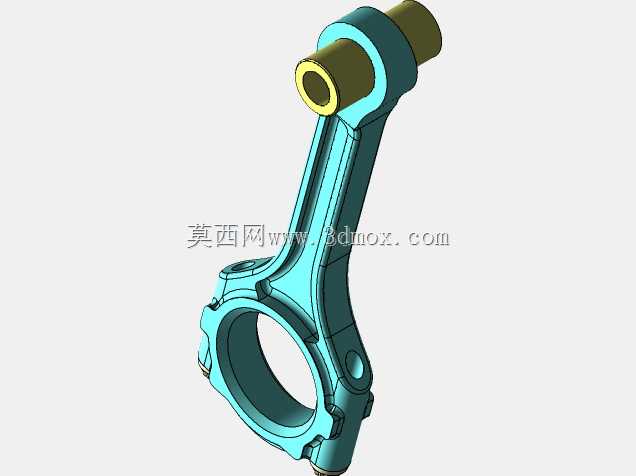

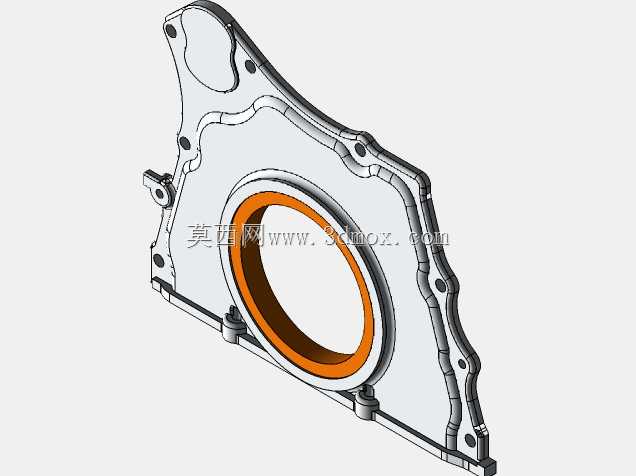

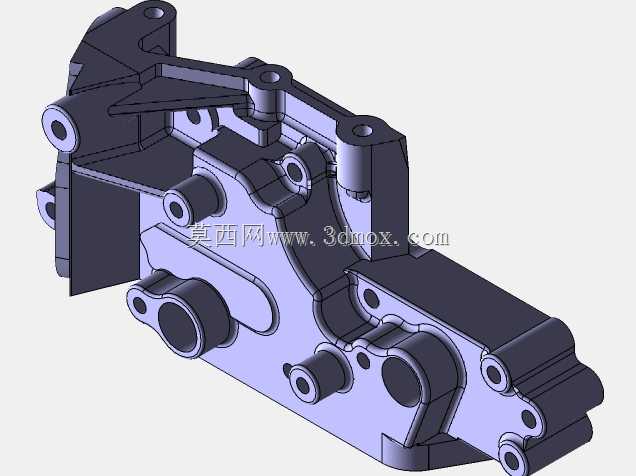

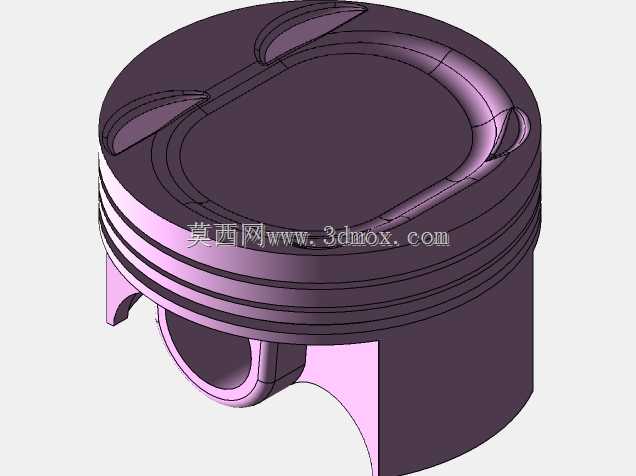

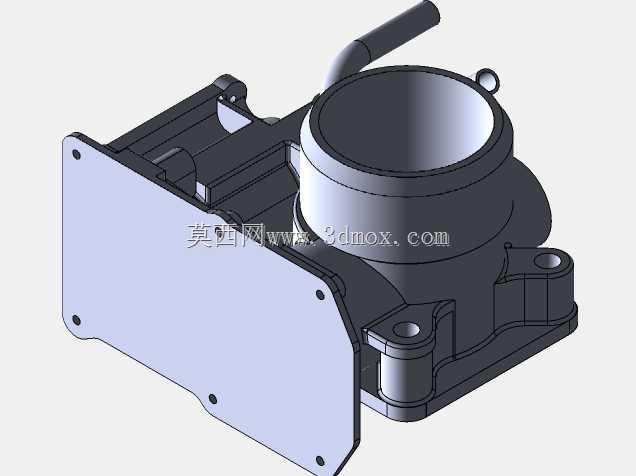

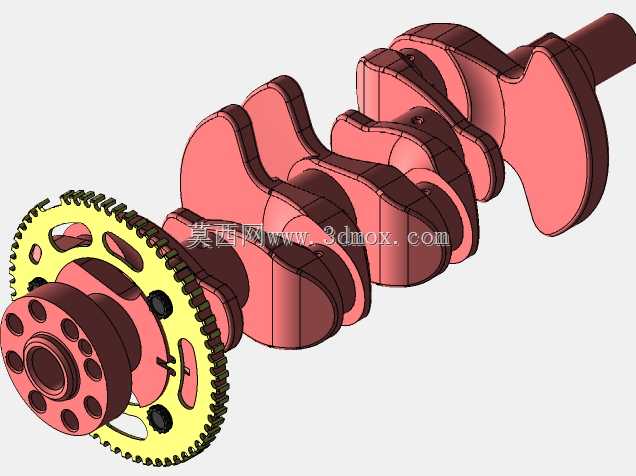

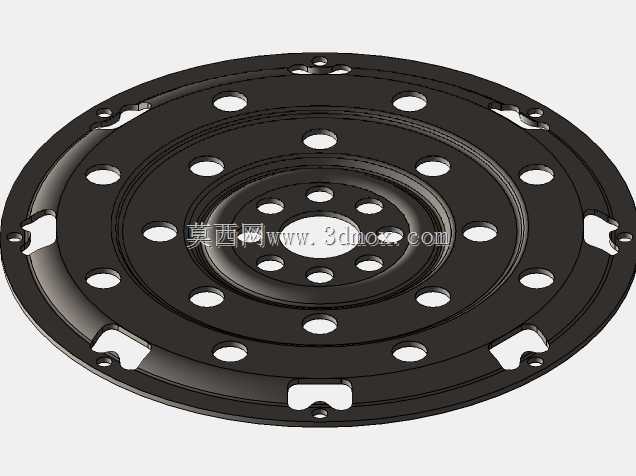

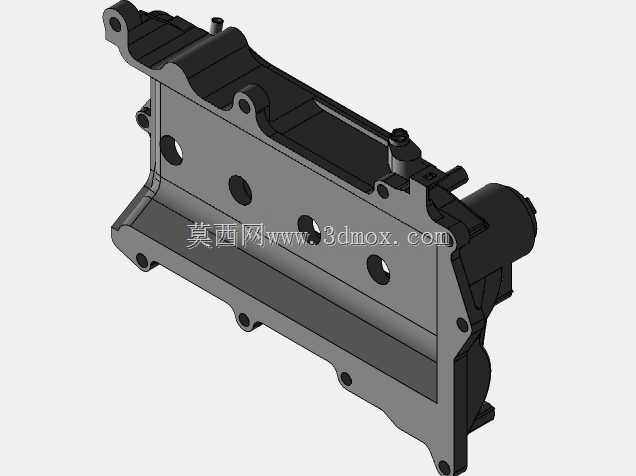

　　轮系中心距与张紧器摆角范围均可在数模中直接测量，为前端附件驱动系统的异响排查、皮带寿命校核以及维修拆装顺序梳理提供直观参照。缸体部分保留了水冷夹套、主轴承座、机油滤清器接口、曲轴输出端与缸体加强筋的外形特征，缸盖区域整合了凸轮轴罩盖、点火线圈安装位、进气歧管安装法兰与排气侧涡轮接口边界，进气歧管采用塑料谐振腔结构，数模中绿色壳体部分对应进气稳压腔，其容积与流道走向直接影响低速充气效率与扭矩响应特性。设计层面，该机型采用小排量涡轮增压路线，通过缩短缸体轴向长度、集成式排气歧管布局、下置曲轴中心线设计来降低整机重心与整车前轴载荷，悬置支架的安装点位分布在缸体侧面与变速箱壳体连接处，

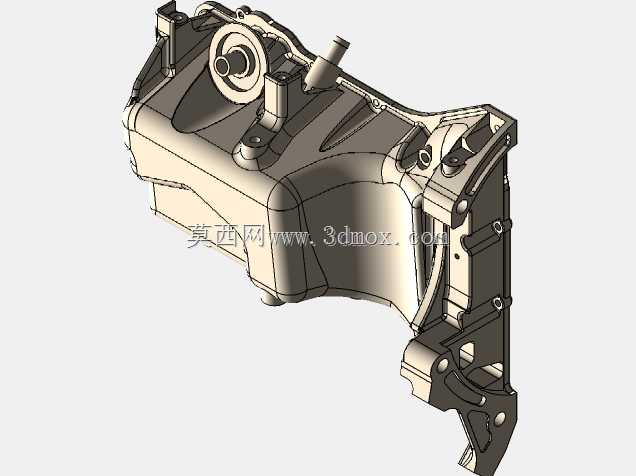

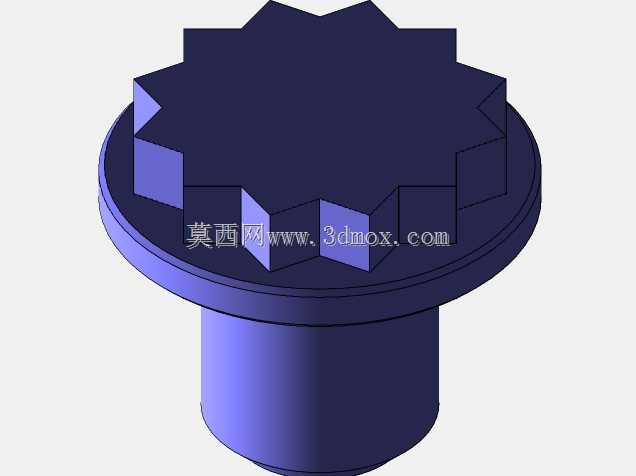

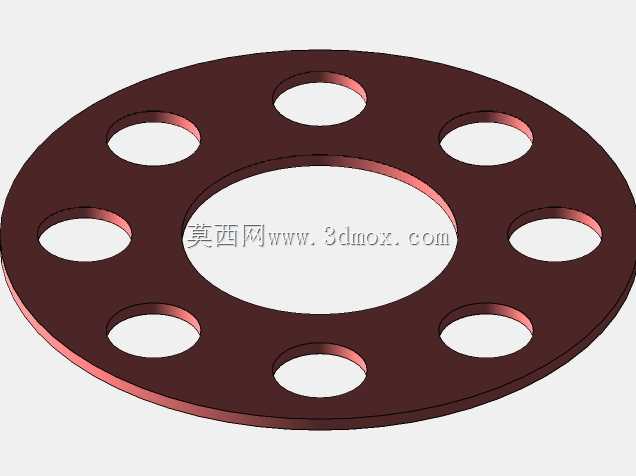

　　三点式悬置的刚度匹配可直接依托数模安装面坐标进行受力分析。模型中复杂曲面依托实物扫描重构，简单安装孔位、法兰结合面、螺栓孔阵列的尺寸精度较高，可用于夹具定位面选取、密封垫片轮廓展开以及外围改装部件的适配设计；涡轮增压器本体未纳入本次数模范围，在进行排气系统匹配时需单独补充涡轮机壳、排气法兰与冷却管路的三维数据，避免排气芭蕉与机舱隔热板出现空间干涉。整机下部油底壳采用冲压薄壁结构，其最低点离地间隙、机油尺插拔空间、机油滤清器更换操作空间均可在数模中模拟维修动作，指导售后保养工装的设计优化。
