液压焊接变位机重载回转工装结构

　　这套液压焊接定位器主要面向中厚板构件、机架总成、箱体支座以及异形焊接件的工位转换需求，常见于工程机械结构件车间、轨道交通部件焊接线、压力容器辅机工位和重型装备制造现场。设备的核心作用不是单纯承托工件，而是把待焊焊缝调整到便于平焊、角焊或船形焊的姿态，减少焊工反复仰头、蹲焊和翻件次数，同时配合焊接机器人或半自动焊枪实现稳定节拍。

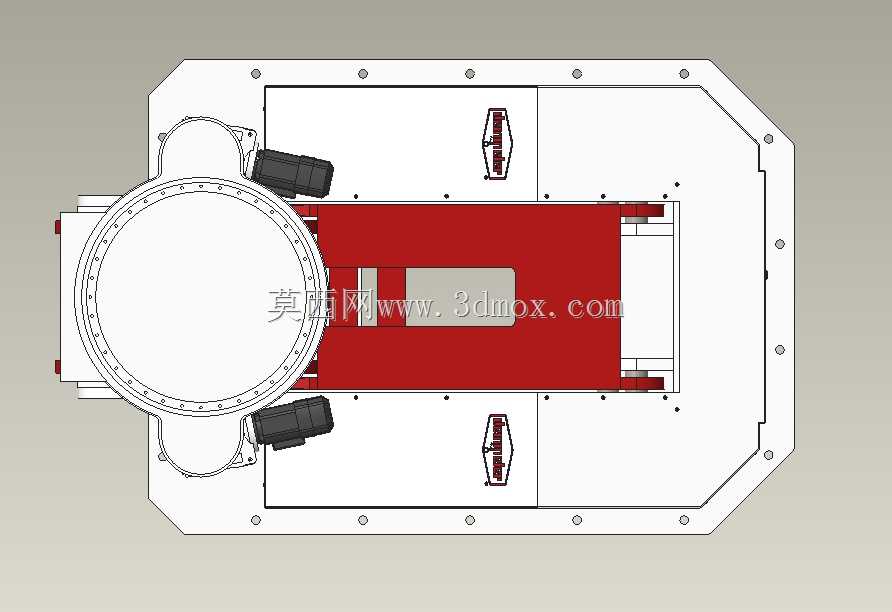

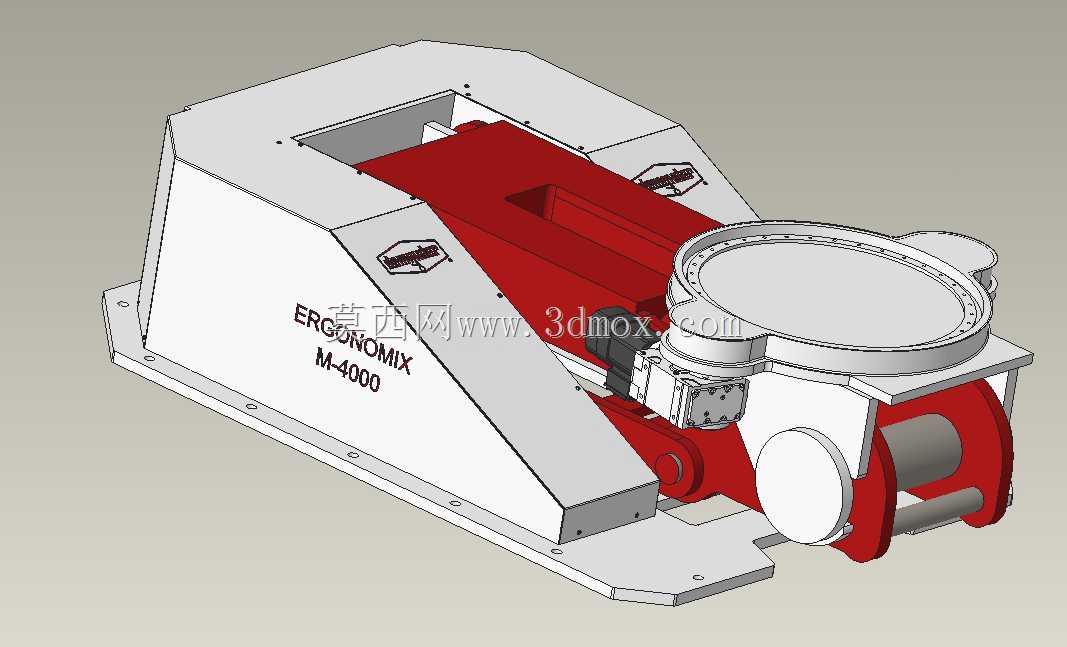

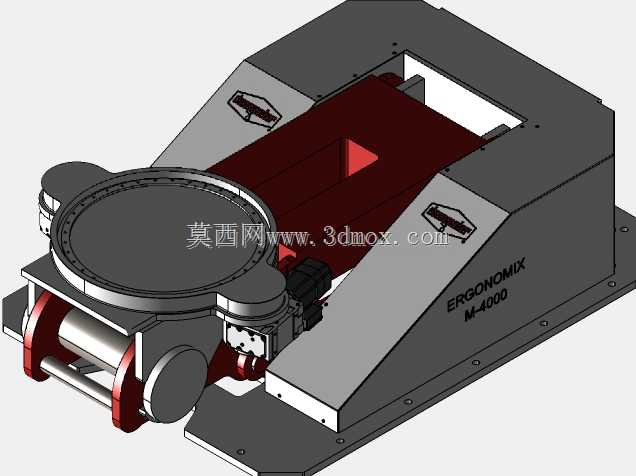

　　从结构布置看，模型采用低位底座、倾斜摇臂和端部回转盘组合的形式。底座承担整机倾覆力矩，底板预留成组安装孔，可直接固定在混凝土基础或钢制平台上；两侧立板形成刚性框架，内部容纳液压执行元件、铰接轴和管路走向。红色摇臂部分承担俯仰动作，前端圆形工作台用于安装夹具或工件法兰，工作台盘面保留环形连接孔位，方便根据不同产品更换专用卡具、支撑块或定位销。

　　俯仰机构通过液压缸驱动摇臂绕主铰点转动，适合在装载后进行大角度姿态切换。相比纯手动翻转变位架，液压驱动在重载工况下启停更平稳，也便于在产线中接入按钮站、脚踏开关或集中控制系统。回转盘则负责工件绕自身轴线旋转，环缝、分段焊缝和多面焊缝加工时，不需要人工拆卸重新找正，能够显著降低辅助工时。

　　建模时需要重点关注三处边界：一是底座地脚孔间距与基础承载面的匹配，二是摇臂抬起后工件外缘与地面、防护栏、焊枪支架之间的干涉距离，三是回转盘前端装夹工件后的最大回转半径。若工件重心偏离盘面较远，还应复核偏心载荷下铰接轴、轴承座和液压支点的受力，不能只按工件总重量选型。

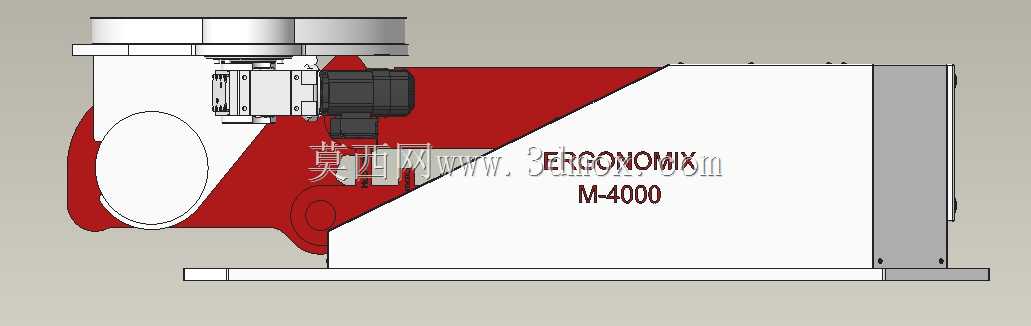

　　外形上，设备采用紧凑的L形侧倾布局，驱动元件尽量藏入框架内部，外侧护板减少焊渣飞溅对管路和接头的损伤。圆形工作台外缘、铰接侧盖和底座安装面均体现出明确的装配关系，适合在方案阶段进行夹具干涉检查、产线占位校核以及焊接机器人可达性分析。整体结构兼顾刚性、维护空间和工位安全距离，是重型焊接车间里用于翻转变位和环缝作业的典型辅助装备。
