双工位立式自动焊接作业设备结构设计

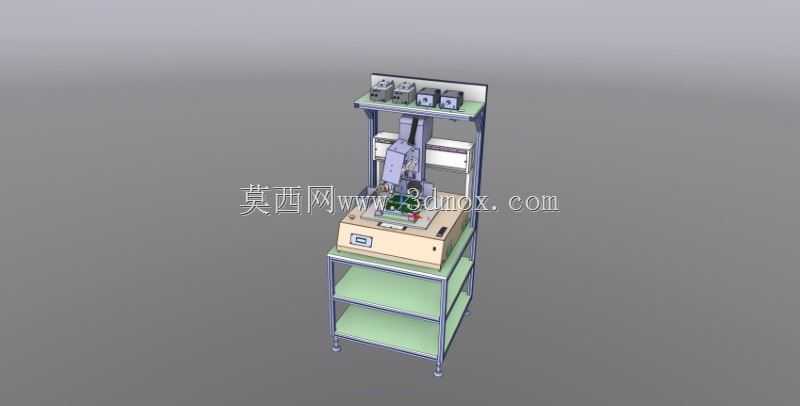

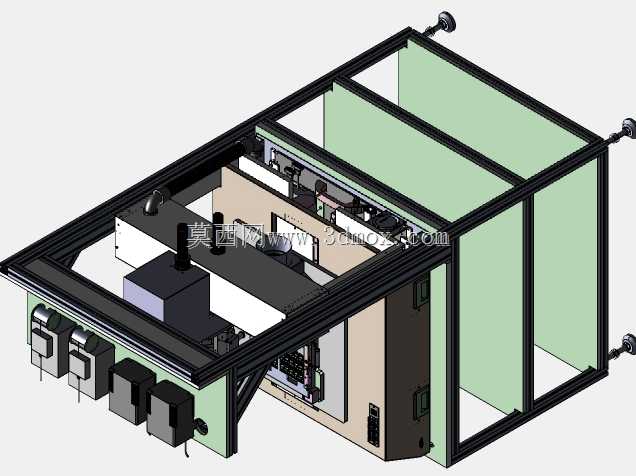

　　在3C电子小五金件、低压电器接线端子、小型传感器引脚这类需要双侧对称焊的加工场景里，单头焊设备往往需要两次装夹对位，不仅效率低，两次定位的累积误差还容易导致焊点偏移、虚焊漏焊，双头自动焊接设备就是针对这类痛点开发的专用加工设备。从结构布局来看，这套设备采用立式分层机架设计，底部是带可调脚杯的方管焊接机架，预留三层置物空间，最下层可放置焊接电源、气源处理元件等辅助配套部件，中间层可放置待加工工件料盒与成品收纳盒，上层台面作为核心作业区，台面上方通过铝型材立柱搭建焊头安装支架，支架顶部预留电气元件安装位，可固定焊接控制器、调压阀、状态指示灯等元件，整体机架的安装边界控制在长700mm、宽600mm、高1600mm左右，

　　不需要额外做地基固定，直接放置在车间流水线旁的平整地面即可对接产线，适配现有车间的工位排布，不需要大规模调整产线布局。核心作业区采用双焊头对称布局，两个焊头可独立调整X/Y/Z三个方向的行程，针对不同尺寸的工件，可单独调整每个焊头的下压行程、焊接压力、焊接时长参数，不需要更换整套工装，只需要调整焊头位置与对应参数即可适配不同规格的工件焊接需求。焊头下方配套专用工装夹具，夹具采用快速压紧结构，工件放入后可通过手动或者气动方式快速定位压紧，保证焊接过程中工件不会出现位移，双焊头同时作业的模式下，单次装夹即可完成工件双侧焊点的焊接作业，相比单头设备，加工效率可提升一倍以上，同时因为一次装夹完成双侧焊接，避免了二次装夹带来的定位误差，焊点位置精度可控制在±0.1mm以内，焊接一致性远高于手动焊接或者单头分次焊接的工艺。设备的操作面板设置在作业台面前侧，集成了启动按钮、急停按钮、参数调节旋钮与计数显示模块，操作人员只需要完成上下料动作，按下启动按钮即可自动完成整个焊接流程，对操作人员的技能要求大幅降低，不需要持有专业焊工证即可完成操作，可有效降低车间的人力成本。从设计思路来看，这套设备优先考虑了车间实际使用的维护便利性，所有气管、线缆都通过铝型材的内置槽走线，外部没有裸露的管线，避免车间加工过程中的焊渣、油污损坏管线，同时所有运动部件都预留了维护操作空间，焊头的磨损件更换、导轨的润滑保养都不需要拆解整个机架，日常维护的工作量很小。

　　设备的焊头安装支架采用可调节式连接结构，后续如果需要更换不同类型的焊头，比如把电阻焊头更换为激光焊头，只需要更换对应的安装板与配套电源即可，不需要重新制作整个机架，设备的改造适配性很强。在安全防护设计上，作业区外围预留了安全光栅的安装位，可根据车间的安全要求加装安全光栅，操作人员的手伸入作业区时设备会自动停止作业，避免焊头下压造成工伤事故，同时设备顶部预留了排烟接口，可对接车间的焊烟净化系统，避免焊接产生的烟尘扩散到车间环境中，符合车间的职业健康要求。这类双头自动焊接设备目前在小型电子元器件加工、小五金件加工、低压电器生产等行业应用非常广泛，相比大型的多轴焊接机器人，这类专用焊接设备的占地面积更小，采购成本更低，

　　针对固定品类工件的加工效率更高，非常适合批量大、工件尺寸相对固定的焊接加工场景，很多中小加工企业都会选择这类专用焊接设备来替代人工焊接，既可以提升焊接质量的稳定性，也可以解决焊工招聘难、人力成本高的问题。从结构建模的角度来看，这套设备的建模过程优先采用自下而上的建模方式，先完成标准件比如脚杯、铝型材、直线导轨、气缸、焊头等部件的建模与装配，再完成机架、夹具、安装板这类定制加工件的建模，装配过程中需要重点验证双焊头的行程范围是否覆盖工件的所有焊点位置，工装夹具的装夹空间是否方便操作人员上下料，机架的重心是否在底部支撑面范围内，避免设备运行过程中出现晃动，同时还要预留足够的电气元件安装空间，避免后续装配时出现元件干涉的问题。
