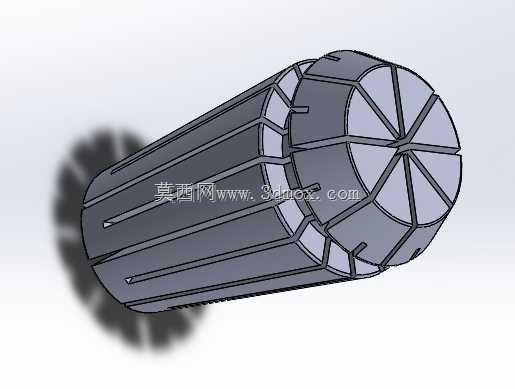

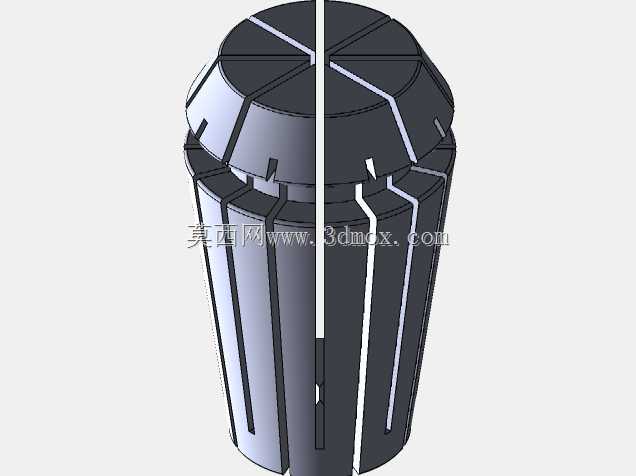

ER16弹性夹头毛坯结构设计方案

　　在数控加工中心、铣床、钻床等金属切削设备的刀具夹持系统中，ER系列弹性夹头是应用覆盖度极高的核心夹持部件，而ER16规格作为中小型刀具夹持的常用型号，其毛坯的结构合理性直接决定了后续成品夹头的夹持精度、使用寿命与动平衡表现。这款ER16夹头毛坯的设计，完全围绕后续开槽工序的加工基准做了前置优化，整体采用带锥度的圆柱筒体结构，外锥面严格匹配ER16标准夹头座的内锥角度，保证安装时锥面配合的贴合度能达到85%以上，避免夹持过程中出现偏摆、打滑的问题。毛坯的内孔预留了均匀的精加工余量，筒壁厚度沿轴向做了等强度设计，靠近夹持端的壁厚略薄，靠近锁紧端的壁厚逐步加厚，既保证开槽后弹性收缩段有足够的形变空间，

　　又能让锁紧受力时的应力均匀分布在整个锥面，不会出现局部应力集中导致的夹头开裂问题。从实际加工场景来看，这类毛坯主要用于定制非标ER16夹头的生产场景，比如针对特殊柄径刀具、小直径铰刀、微型铣刀的夹持需求，标准成品夹头无法覆盖的柄径范围，可以通过在这款毛坯上加工对应尺寸的内孔、开出均匀分布的收缩槽，快速制作出适配的专用夹头，相比从棒料开始全程加工，能减少60%以上的车削工序量，同时保证外锥面的配合精度完全符合标准安装要求。设计过程中特意对毛坯的端面做了平整化处理，两端的端面跳动控制在0.02mm以内，作为后续开槽、内孔精加工的定位基准，装夹时可以直接用三爪卡盘夹持外圆，靠端面定位就能保证加工后的槽位对称度、

　　内孔与外锥的同轴度满足使用要求。毛坯的外表面预留了0.3mm的磨削余量，在完成开槽、内孔加工后，可以通过外圆磨床精磨外锥面，最终达到成品夹头的精度要求，收缩槽的预留位置也在毛坯结构上做了隐性的应力分散设计，槽端位置的壁厚做了微小的圆弧过渡预留，避免开槽后槽根位置出现应力断裂的隐患。在安装边界上，这款毛坯的整体长度、最大外圆直径完全遵循ER16夹头的标准安装尺寸，加工完成后可以直接适配所有标准ER16夹头座、锁紧螺母，不需要对现有夹具结构做任何修改，能直接替换同规格的标准成品夹头使用，夹持范围可以根据加工需求覆盖1-10mm的柄径，满足中小型加工场景下的非标刀具夹持需求。
