Taig微型车床配套标准快换刀架结构

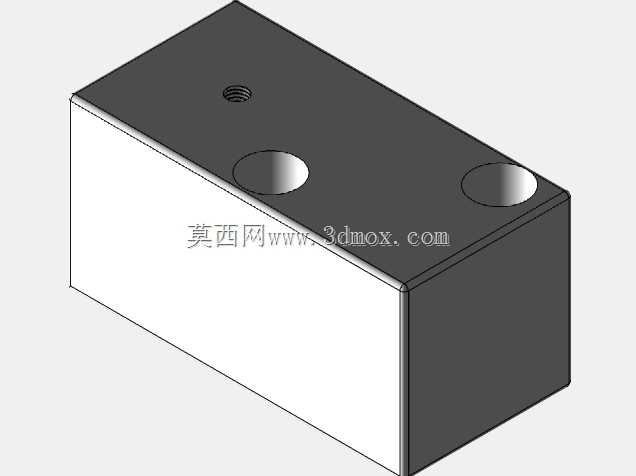

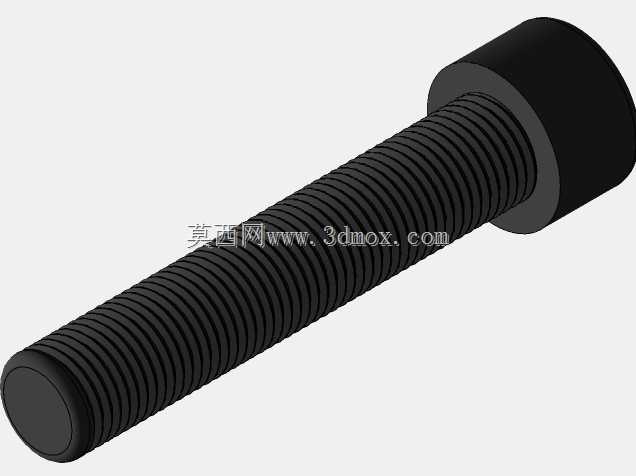

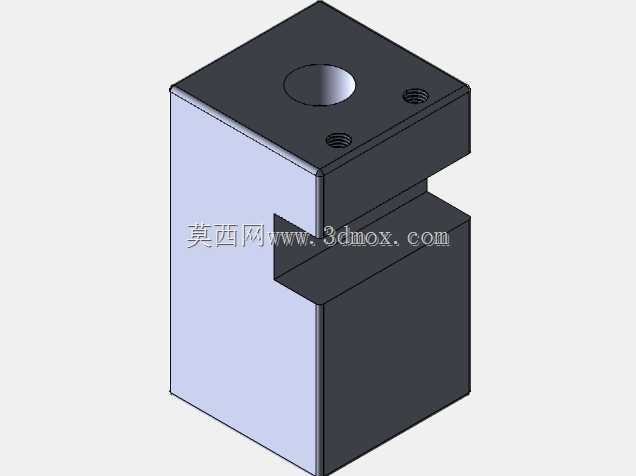

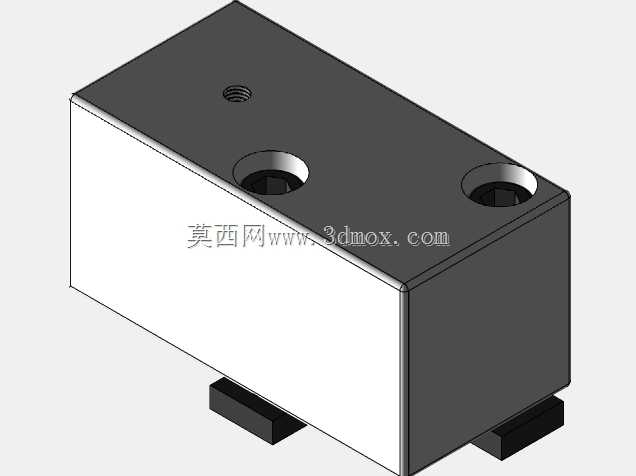

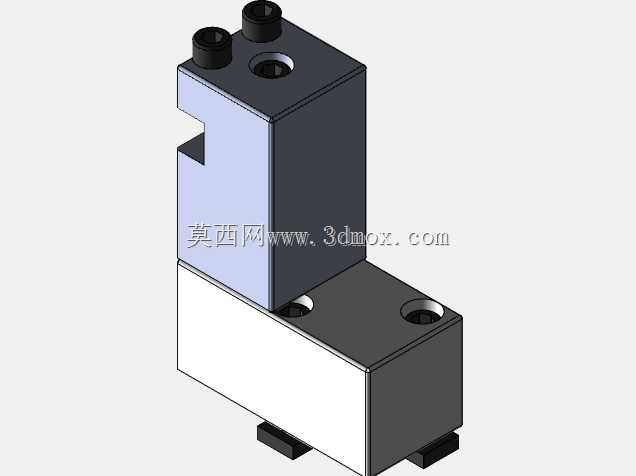

　　这款刀架是适配Taig Micro系列小型车床的标准装夹组件，主要面向桌面级精密加工、小零件试制、手工修配这类轻载车削场景，在小型仪表车床的日常加工中承担刀具固定、切削受力承载的核心作用，是小型车床完成外圆车削、端面切削、切槽、小角度锥面加工不可或缺的功能部件。从结构设计来看，整体采用分体式叠装布局，下部基座为安装定位段，预留两个沉头安装孔，可直接通过内六角螺栓固定在车床中拖板的T型槽安装位上，安装时无需额外改制拖板结构，对齐安装孔位后锁紧螺栓即可完成定位，基座的底面做了平面度精磨处理，能保证与拖板安装面的贴合度，避免装夹后出现刀具高度偏差、切削振颤的问题。上部为刀具装夹段，侧面开有通槽式装夹位，可直接装入方形车刀刀杆，

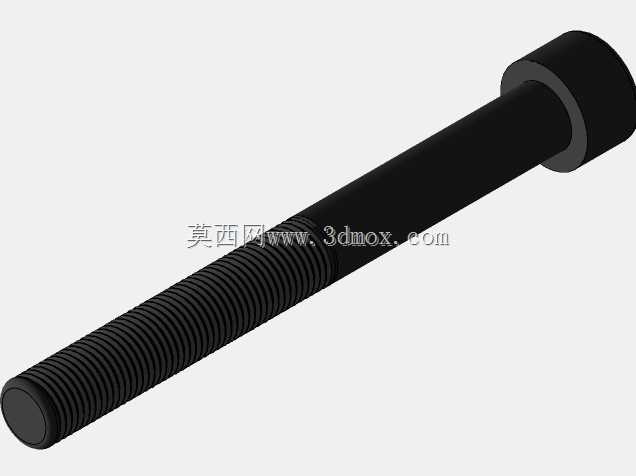

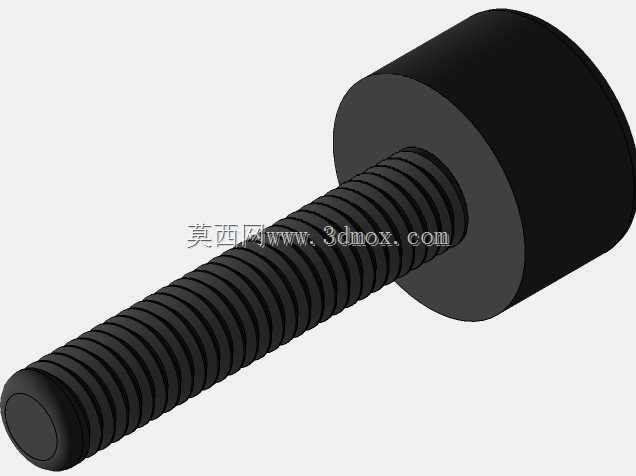

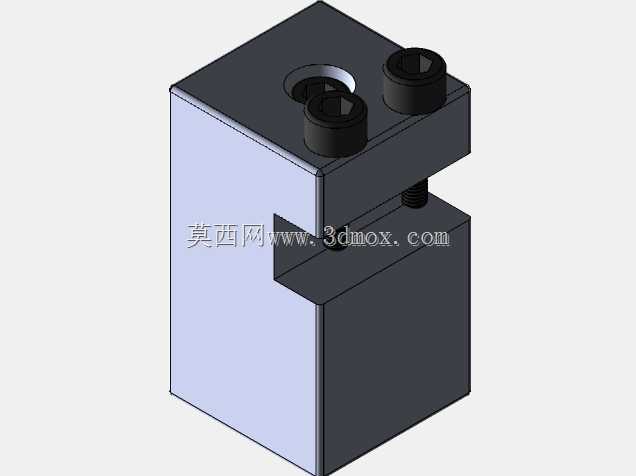

　　顶部设置两个锁紧螺栓，拧紧后可从上方压紧刀杆，装夹过程无需额外搭配刀垫，依靠槽体的加工精度即可保证刀具中心高与车床主轴中心重合，减少对刀调整的时间。上部组件与下部基座之间采用定位槽配合，拆装时可快速更换不同类型的预装刀夹，适配外圆刀、切断刀、螺纹刀等不同加工刀具，换刀时无需重新校准中心高，能有效缩短小批量多工序加工的换刀辅助时间。整体外形采用方正的块式结构，没有多余的外伸结构，在小型车床有限的拖板行程范围内不会产生运动干涉，横向与纵向的移动边界完全匹配Taig Micro车床的拖板行程极限，不会出现刀架碰撞卡盘、尾座的问题。结构受力路径经过优化，切削时的主切削力直接通过基座传递到拖板，锁紧螺栓仅承担压紧力，不承受主切削载荷，

　　能有效避免长时间切削后螺栓松动、刀具移位的问题，适合有色金属、软质钢材的小进给量精密车削作业。建模时完全还原了各部件的配合公差，装夹槽的宽度、安装孔的孔距、各结合面的位置精度都按照实物的加工尺寸还原，可直接用于小型车床的改装设计、刀架配件的加工出图，也可作为小型机床教学演示的三维示例，帮助初学者理解车床刀架的装夹原理、安装定位逻辑。
