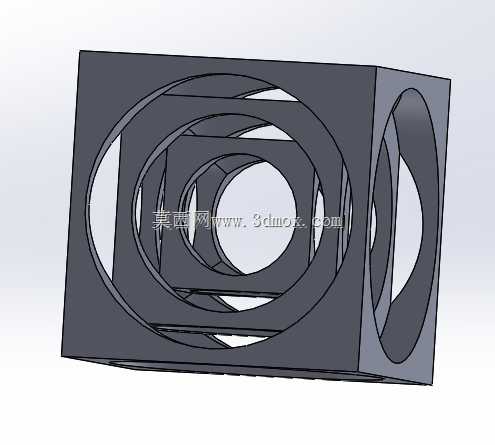

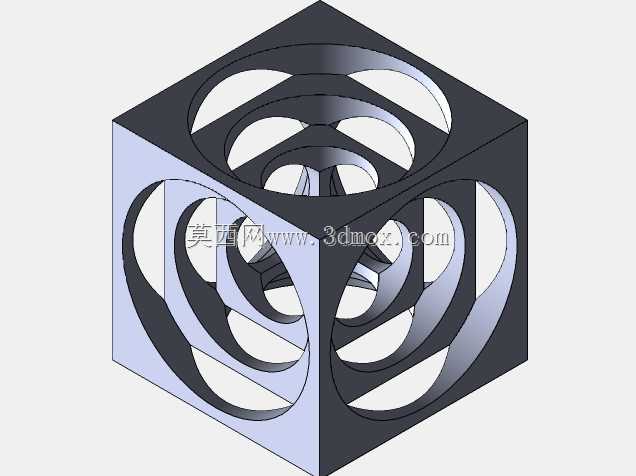

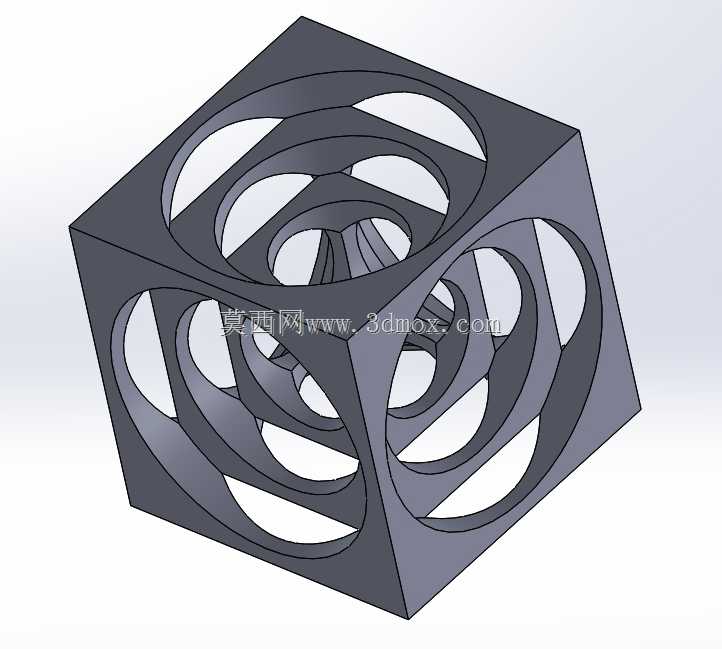

这套嵌套镂空立方体结构,最早源自普通车床实操训练中的经典工序演示件,常被车间用来向刚接触回转加工的操作者讲解多工位装夹、同轴度控制与分层切削的逻辑。整件以边长2英寸的正六面体为外轮廓基准,六个端面分别沿X、Y、Z三个正交轴线加工出同心环形通孔,三层立方体彼此嵌套却无需额外装配,所有活动间隙完全依靠单次坯料分步切削完成,是车削工序里非常有代表性的工艺验证作品。
从加工逻辑倒推设计思路,建模阶段首先要锁定实心方料的外边界,六个面的铣削基准必须保证垂直度与边长公差,后续所有回转孔位的轴线都要交汇于立方体几何中心,任意方向的偏心都会导致内层嵌套块在切削时被误切断。外层端面的大直径圆孔先完成粗开,换用更小的镗刀逐层向内推进,每一层立方体的圆角环带都预留0.2至0.3毫米的活动间隙,既保证内层块可以在空腔内自由晃动,又不会从外孔中脱出。建模时需要反复核对三个正交方向的刀具走刀路径,模拟车床上四爪卡盘多次翻面找正的过程,每一次装夹的回转中心都要和坯料中心重合,避免某一层环壁厚度不均。

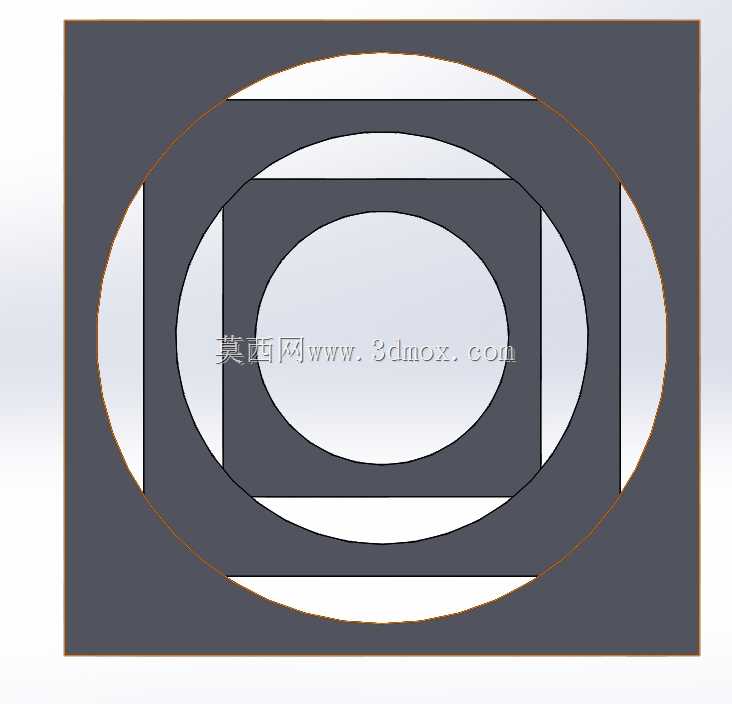

这类结构在车间里大多用作工艺教具,摆在实训工位旁直观展示正交孔系加工、同心度找正的实操要点,也有不少钳工将其作为桌面工装校验件,用来快速确认车床主轴跳动、卡盘定心精度是否在合格区间。它没有额外的安装配合面,整体外轮廓为规整正方体,摆放时任意端面都可平稳贴合工作台面,不需要预留外接安装孔位;外方内圆的交错曲面在剖切后形成连续的环形镂空,三个方向的孔洞互相贯通,内层嵌套的方块棱角恰好被外层环带限位,晃动时能感受到清晰的层级活动间隙。
建模过程中需要特别注意曲面相交处的过渡处理,不同轴线的圆柱面和立方体内壁相交会形成复杂的相贯线,这些棱边在实际加工中对应刀具的进刀退刀位置,建模时保留合理的圆角余量,就能避免实际车削时出现应力崩边。整件没有额外的拼接零件,所有结构都从整块坯料上切削成型,既还原了车床工序从实心方料到多层嵌套件的完整加工流程,也能作为结构设计人员理解正交回转特征、空间限位结构的参考样件。
