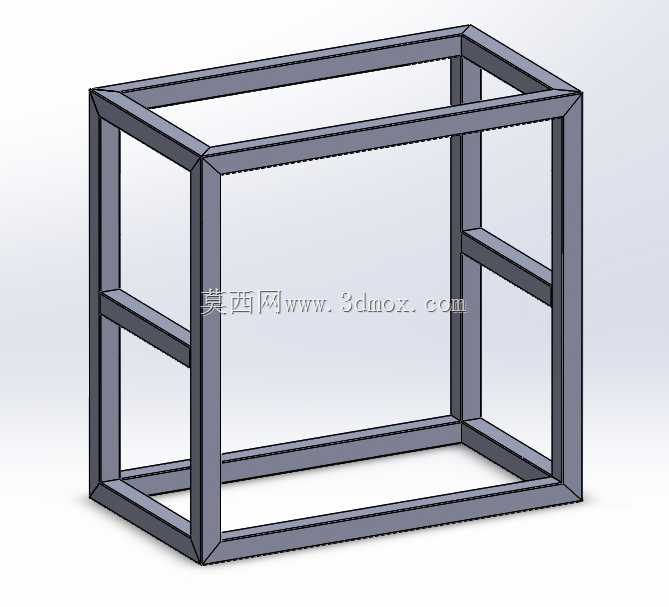

双斜接接头焊接练习金属框架结构

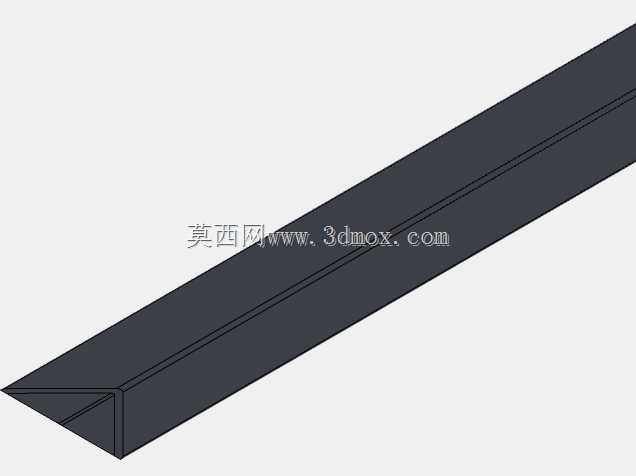

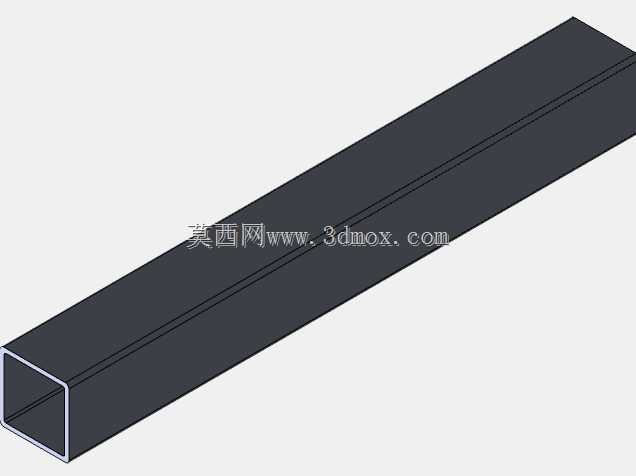

　　这款框架结构主要面向焊接工艺练习场景设计，同时可作为小型工位置物、轻型物料暂存的承载结构使用，在车间工位旁、实训教学场地、小型仓储区域都能适配对应的使用需求。从实际使用角度出发，这类框架不需要承担大吨位重载，核心是通过规整的型材拼接，让练习者掌握方管类型材斜接接头的切割对位、焊接变形控制、焊后尺寸校准的全流程操作要点。设计过程中优先考虑焊接工艺的可操作性，所有接头位置都预留了足够的焊枪操作空间，中间增设的横向分隔梁，一方面可以将框架内部分隔为上下两个独立置物区间，避免放置物品时出现整体倾翻的情况，另一方面也能提升框架整体的抗扭刚度，减少焊接过程中因为单侧受热产生的框架对角变形。框架整体采用等截面方管作为主体材料，

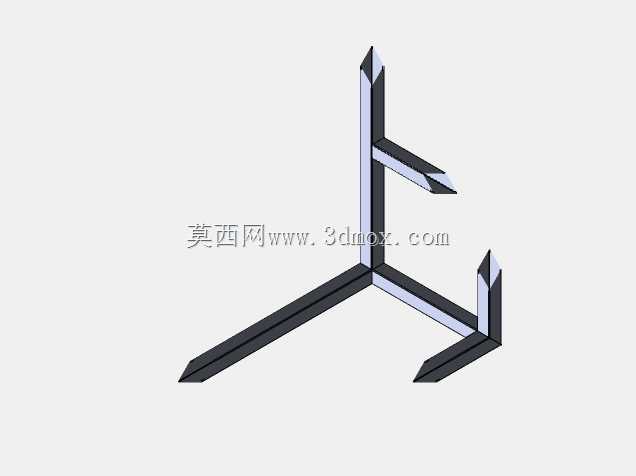

　　所有斜接接头均采用45度对接形式，拼接完成后框架外轮廓保持规整的直角长方体形态，安装边界没有外凸的焊瘤或者多余结构，不管是落地放置还是通过螺栓固定在墙面、工作台侧面，都能保证贴合面完全平整，不会出现安装间隙。在结构受力层面，底部的四边围合框架承担主要的承重载荷，竖向的四根立柱将载荷均匀传递到支撑面，顶部的围合框架则用来提升整体的上口刚度，避免长期放置物品后出现上口外扩变形的问题。中间的横向分隔梁位置经过反复调整，既不会因为位置过低导致上层置物空间不足，也不会因为位置过高让下层空间的取放操作受到干涉，同时分隔梁和两侧立柱的连接位置，特意设置在立柱受力的中性层位置，减少焊接时立柱出现局部弯曲变形的概率。对于焊接练习者来说，

　　完成这个框架的制作，需要先完成每根型材的定长切割，保证每根对边型材的长度误差控制在允许范围内，斜接面的切割角度要保证拼接后接缝均匀，点焊定位时需要反复校正框架的对角尺寸，确认整体方正后再进行满焊操作，焊后还需要通过简单的校形保证框架放置时没有翘曲，整个流程覆盖了方管框架焊接的核心操作要点，能帮助练习者快速掌握型材框架的制作工艺逻辑。实际作为置物架使用时，上下两层都可以放置轻型工具、零配件盒或者实训耗材，框架的开放式结构不会遮挡物品，取放时不需要额外开启柜门，适配车间工位旁高频次取放物品的使用场景。
