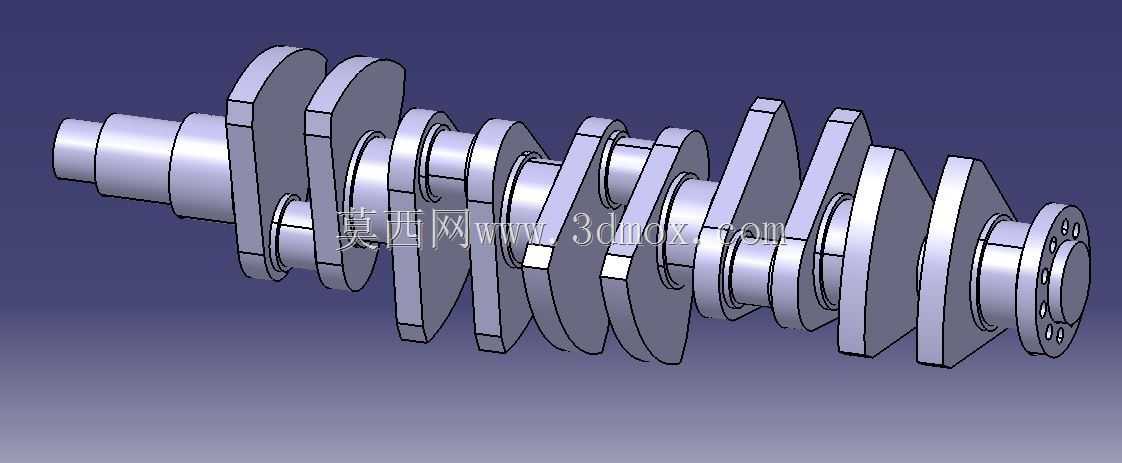

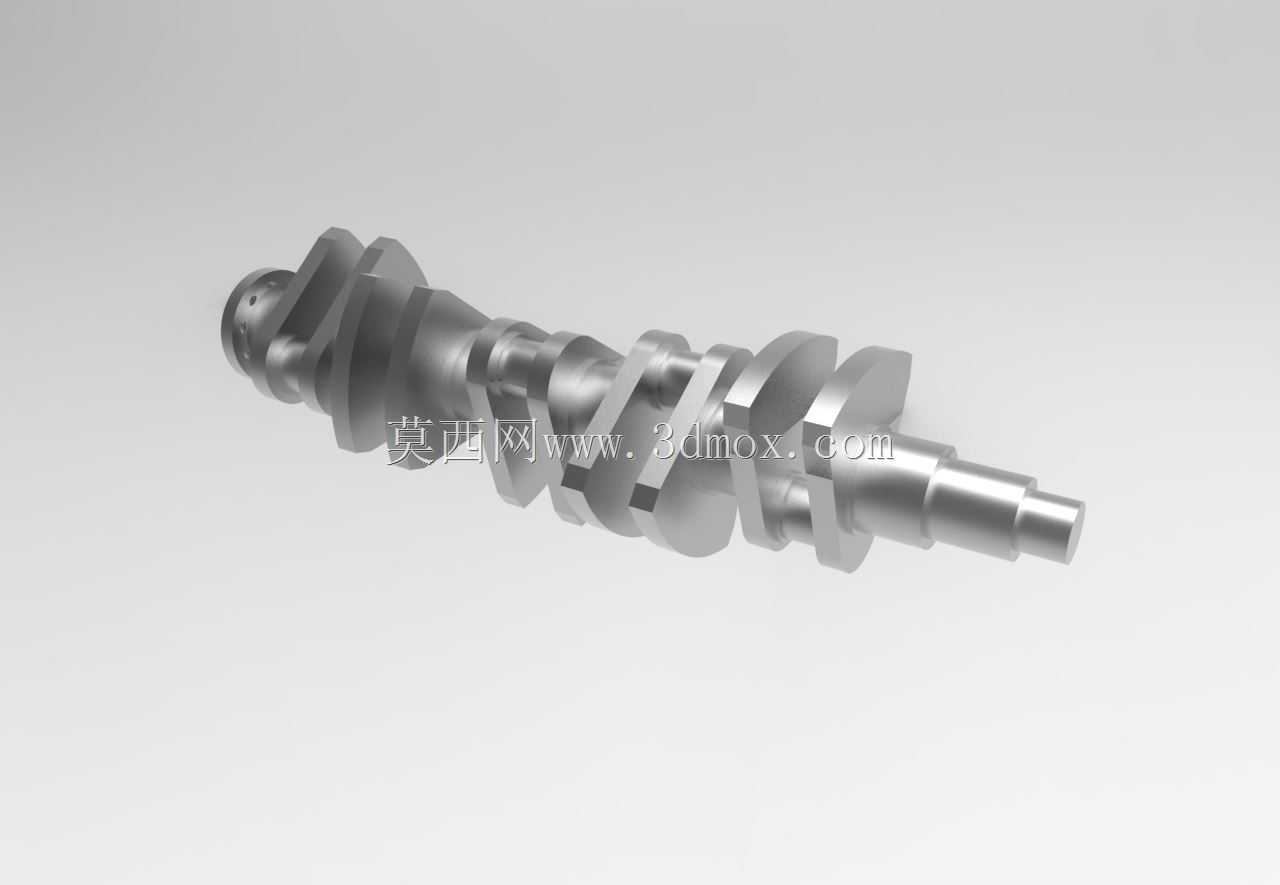

直列多缸内燃机曲轴结构设计

　　这款曲轴是直列多缸往复式内燃机的核心回转部件，承担着将活塞连杆组传递的往复直线运动转化为旋转扭矩的核心功能，是动力输出路径上的关键承载构件，广泛适配乘用车、工程机械、小型发电机组等搭载往复式内燃机的设备场景。从结构设计逻辑来看，整体采用全支撑式主轴颈布局，相邻两个曲拐之间均设置独立主轴颈与缸体主轴承座配合，相比非支撑结构能大幅降低高转速工况下的曲轴挠曲变形量，适配高负荷、高转速的动力输出需求。曲拐的布置角度严格遵循多缸机的点火间隔均匀性原则，各曲柄销的相位角匹配对应缸数的做功顺序，能有效抵消各缸往复惯性力与旋转惯性力的叠加冲击，降低整机运转时的振动幅值，减少主轴承座的交变载荷冲击。主轴颈与曲柄销均采用等直径优化设计，

　　在保证轴颈承压面积满足润滑承载要求的前提下，尽可能降低轴系整体转动惯量，减少发动机加速过程的惯量损耗。曲柄臂采用椭圆形过渡截面设计，在轴颈与曲柄臂的连接位置设置大圆角平滑过渡，从结构上避免应力集中导致的疲劳断裂风险，这一位置是曲轴工作过程中交变应力最集中的区域，圆角参数的匹配直接决定曲轴的疲劳寿命。曲轴的轴向定位通过中间位置的止推轴颈实现，预留的轴向间隙能适配热胀冷缩带来的尺寸变化，避免工作过程中出现轴向卡滞。从安装边界来看，各主轴颈的同轴度公差控制在微米级，装配时需与缸体主轴承孔、轴瓦的尺寸链严格匹配，曲柄销与连杆大头孔的配合间隙需满足压力润滑的油膜建立要求，前端轴颈预留了正时齿轮、皮带轮的安装定位面，

　　后端法兰设置了与飞轮连接的定位销孔与螺栓孔，法兰端的密封结构设计能避免机油渗漏进入离合器壳体。油道采用斜向钻孔的内置式设计，从主轴颈表面贯穿至对应曲柄销表面，能将主油道的压力润滑油直接输送到连杆轴承摩擦副表面，保证高负荷工况下的润滑可靠性，油道孔口均做倒角去毛刺处理，避免应力集中同时防止杂质堵塞油道。
