四通道K型热电偶数字测温装置

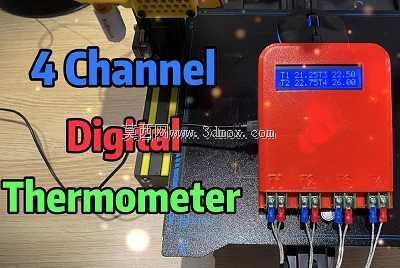

　　这款四通道数字测温装置，核心设计初衷是面向桌面级FDM3D打印机的多点温度监测场景，解决日常打印过程中多部位温度无法同步采集的痛点。日常打印作业里，设备热端实际温度、加热床面不同区域温差、电源模块工作温升、挤出机构传动端温度这些参数，直接影响打印成型质量与设备运行寿命，单通道测温设备无法同时覆盖多个监测点，来回切换检测不仅效率低，也很难捕捉到不同部位温度的同步变化规律。装置采用分体式接线设计，四个独立的K型热电偶输入通道，每个通道对应一组接线端子，可分别将热电偶探头布置在不同待测位置，探头引线通过端子直接与内部信号处理单元连接，无需额外转接模块，减少了信号传输过程中的损耗与干扰。核心控制部分采用Arduino Nano作为主控，

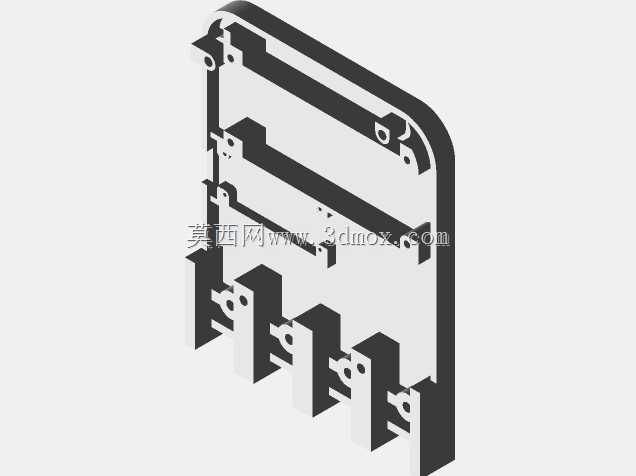

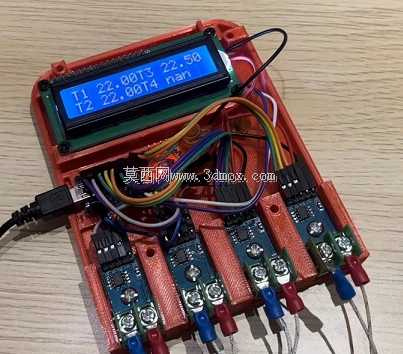

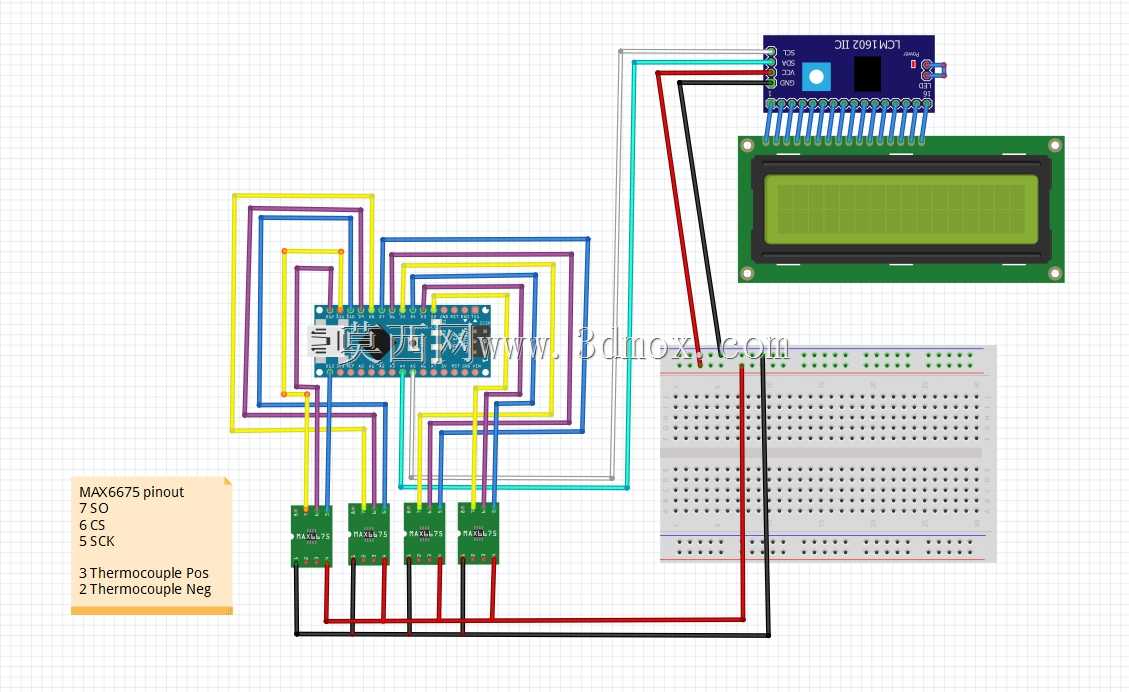

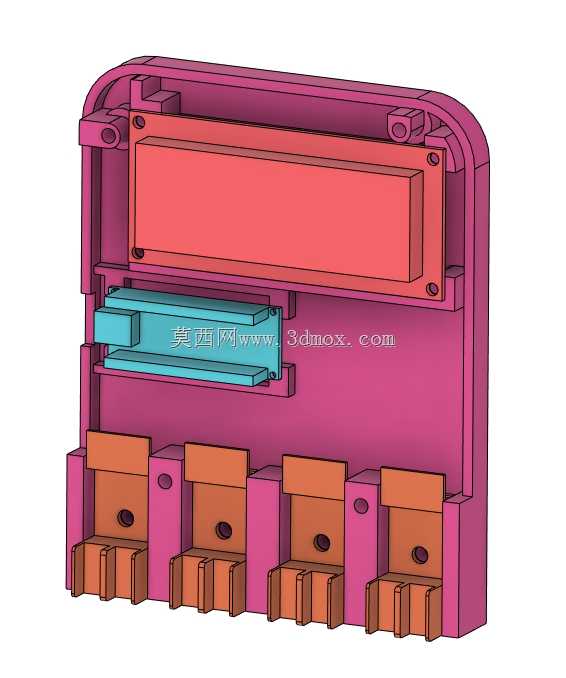

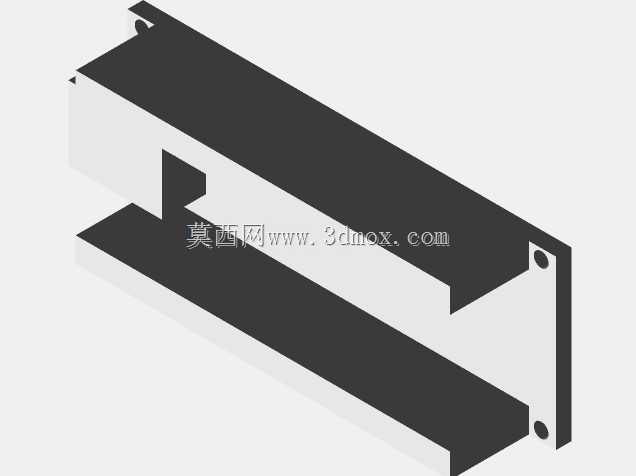

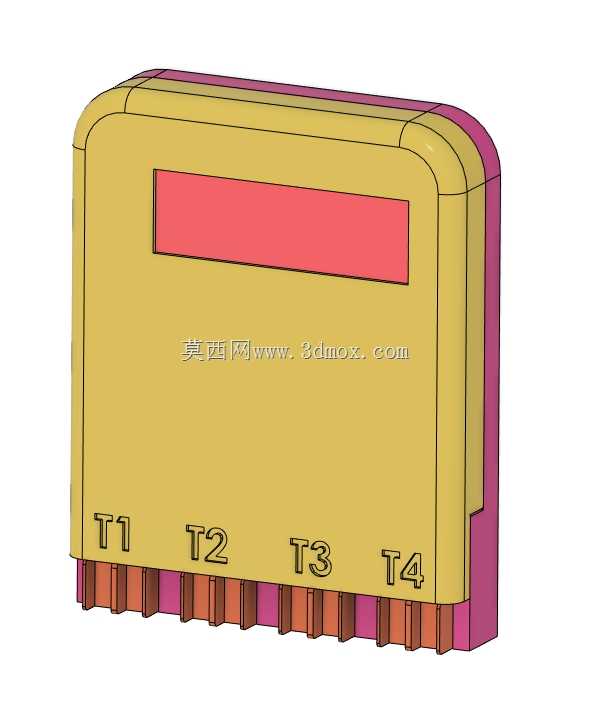

　　搭配MAX6675K型热电偶信号处理芯片，完成热电偶冷端补偿与微弱信号放大，将温度数据转换为数字信号传输给主控单元，再通过前置的1602LED显示屏实时显示四个通道的实时温度值，屏幕采用I2C适配板连接，仅需两根信号线即可完成数据传输，大幅简化了内部布线难度，减少了线束占用的内部空间。外壳采用3D打印工艺制作，整体为方正的盒式结构，正面预留屏幕安装窗口，底部对应四个接线端子位置开出引线槽，所有接口均布置在壳体下沿，避免日常使用中引线拉扯导致的接线松脱。壳体内部设计有主控板与信号板的安装柱，对应不同规格螺丝的安装孔径，分别适配M4x10、M4x6、M3x6、M1.5x6等不同规格的螺丝，安装时无需额外制作固定支架，

　　直接将电路板对准安装柱锁付即可。侧边预留迷你USB接口开孔，用于连接供电线与程序烧录线，供电线路直接为Arduino板载供电引脚供电，无需额外外接电源模块，可直接通过打印机闲置的USB接口取电，适配多数桌面级设备的供电环境。实际使用时，可将四个热电偶探头分别固定在热端加热块、热床中心与边角位置、电源模块散热片处，打印过程中可实时观察各点位的温度差值，比如热床边角与中心的温差是否超出耗材成型的允许范围，热端温度是否存在波动超差，电源模块长时间工作的温升是否处于安全区间，帮助调试设备参数，排查因温度异常导致的打印翘边、堵头、耗材碳化等问题。壳体的安装边界充分考虑了桌面设备的摆放空间，整体尺寸小巧，可直接放置在打印机框架的空余平台上，

　　也可通过壳体背面预留的挂孔固定在型材框架上，不会占用打印平台的有效作业空间。接线端子采用下压式接线结构，更换不同长度的热电偶探头时无需焊接，直接松开端子螺丝插入引线再锁紧即可，方便根据不同的监测位置调整探头引线长度，适配不同尺寸型号的3D打印机使用。
