MK8无热端挤出机送料结构设计

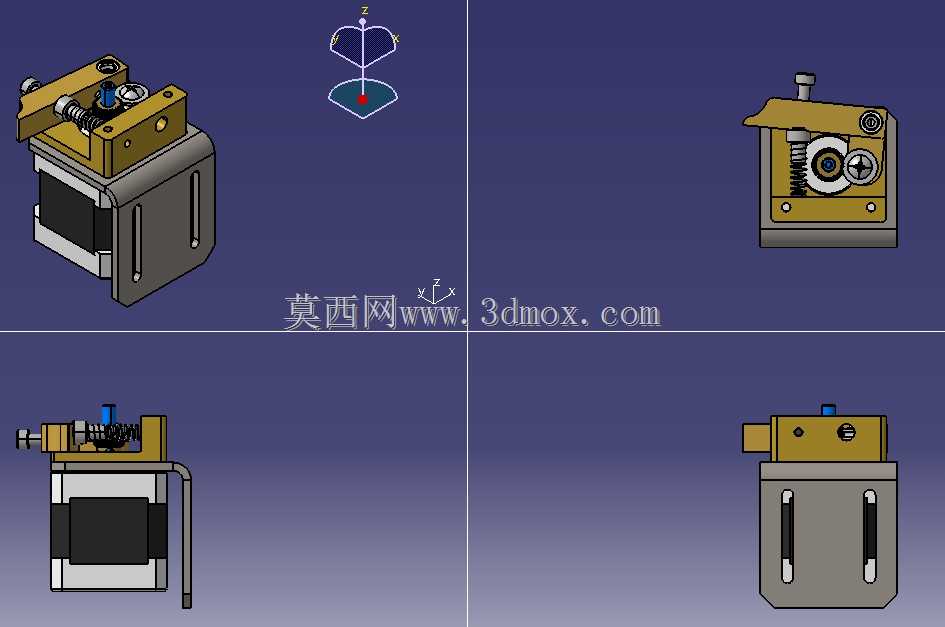

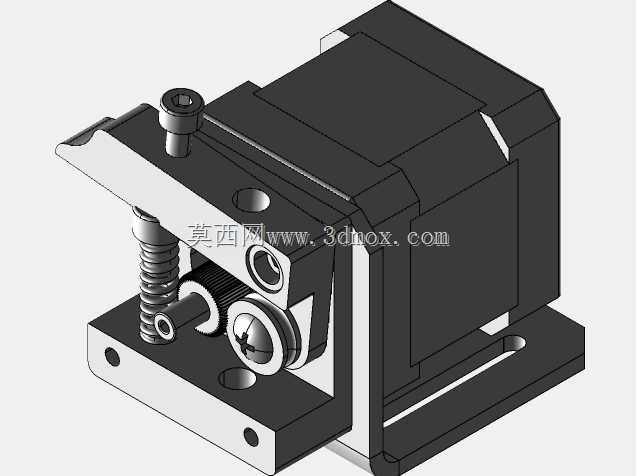

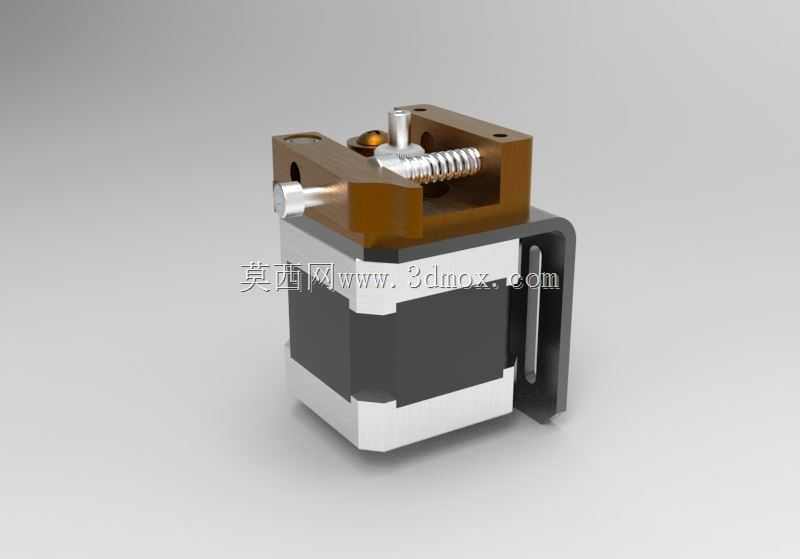

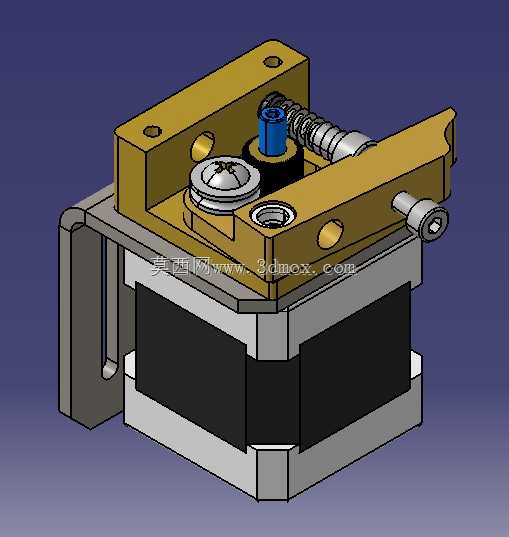

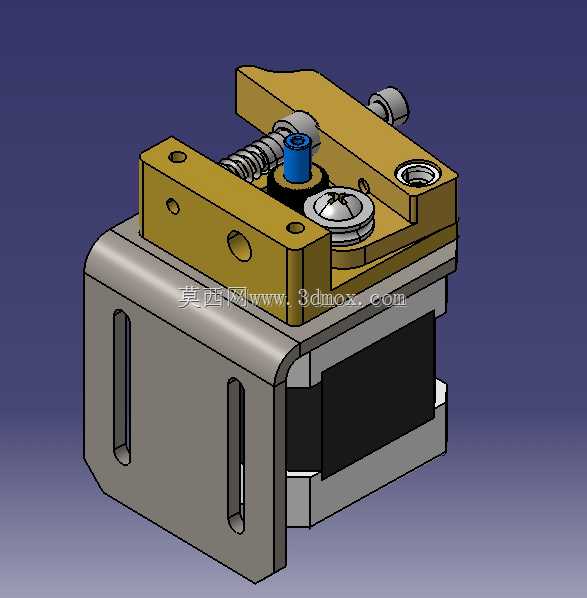

　　该结构为FDM型3D打印设备配套的耗材挤出送料单元，未集成热端熔融组件，可独立适配不同规格的热端模块完成整机组装，多用于桌面级FDM打印机的近端挤出安装场景，也可通过支架转接适配远端送料布局的设备改造需求。结构整体采用层叠式安装布局，底部为步进电机安装位，通过四颗对称布置的安装孔实现与42型步进电机的直连固定，电机输出轴直接驱动送料齿轮，省去了额外的传动转接结构，有效降低了传动间隙带来的送料误差。上部的压紧臂采用转轴式铰接设计，一端通过压紧弹簧提供持续的正压力，将打印耗材压紧在送料齿轮的齿槽内，另一端设置了手动释放拨杆，可在耗材穿丝、退丝操作时手动抬起压紧臂，无需额外工具即可完成耗材更换操作。送料齿轮采用带尖齿的直齿结构，

　　齿形深度经过适配1.75mm直径PLA、ABS等常用打印耗材设计，既能够提供足够的啮合力避免送料打滑，又不会因齿尖过深切削耗材产生碎屑堵塞送料通道。压紧臂上对应耗材路径设置了导向轴承，与送料齿轮形成对向夹持结构，耗材穿过时的滚动摩擦远低于滑动摩擦结构，可减少送料阻力，避免耗材在送料过程中被挤压变形导致的送料不畅。安装边界方面，整体结构的安装孔位完全兼容标准MK8挤出机的安装尺寸，可直接替换同规格的老旧挤出结构，无需对打印机原有安装板进行二次打孔加工；结构侧面预留了热端安装的定位平面，可直接固定E3D系列、火山系列等常见热端的散热块，保证送料路径与热端进料口的同轴度误差控制在0.2mm以内，避免耗材进料时出现弯折卡滞。

　　设计过程中针对不同耗材的送料特性做了结构优化，压紧弹簧的预紧力可通过尾部的调节螺丝进行微调，适配不同硬度的打印耗材，打印柔性耗材时可适当调大预紧力避免耗材在压紧间隙处弯折，打印硬质耗材时可适当降低预紧力减少齿轮对耗材的切削。整个结构的外露部件均做了倒角处理，没有尖锐棱角，安装操作时不会划伤操作人员，同时各运动部件之间预留了足够的间隙，不会因3D打印加工的零件公差出现运动卡滞的问题，送料路径全程做了顺滑过渡处理，没有直角弯折结构，耗材穿过时的阻力被控制在极低水平，可实现长时间连续稳定的耗材输送，保证3D打印过程中出丝均匀，避免出现断料、送料不足导致的打印层厚不均、缺料等问题。
