Meshtastic Heltec通讯设备仪表板固定外壳

　　这款固定件主要适配Meshtastic体系下的Heltec通讯节点设备，面向户外离线组网、野外作业通讯、应急场景通信部署等实际使用场景，解决原有设备裸板安装不便、防护性能不足、桌面或面板部署时固定不稳的问题。在实际野外勘测、户外团队作业、无公网信号区域的通讯布点场景中，这类低功耗mesh通讯节点往往需要固定在工作台面、设备面板、临时指挥台的仪表板位置，既要保证设备天线信号不受遮挡，也要让设备自带的显示屏朝向操作人员，方便实时查看节点信号、组网状态、消息提示等信息，同时还要对核心电路板、屏幕、天线接口做物理防护，避免日常磕碰、落灰、轻微溅水带来的设备损坏。设计上首先修正了原有网格结构的缺陷，针对设备的安装边界做了精准适配：

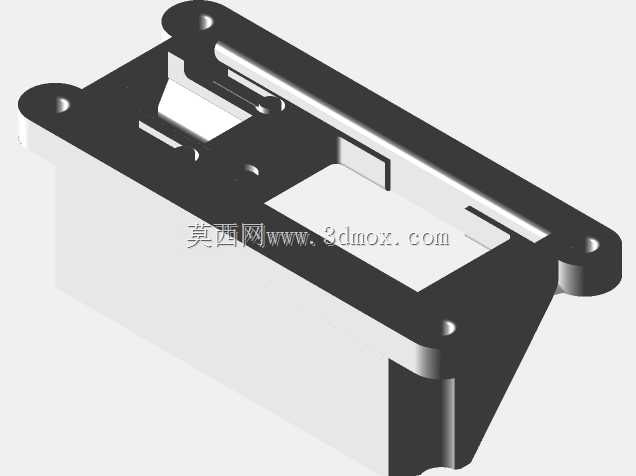

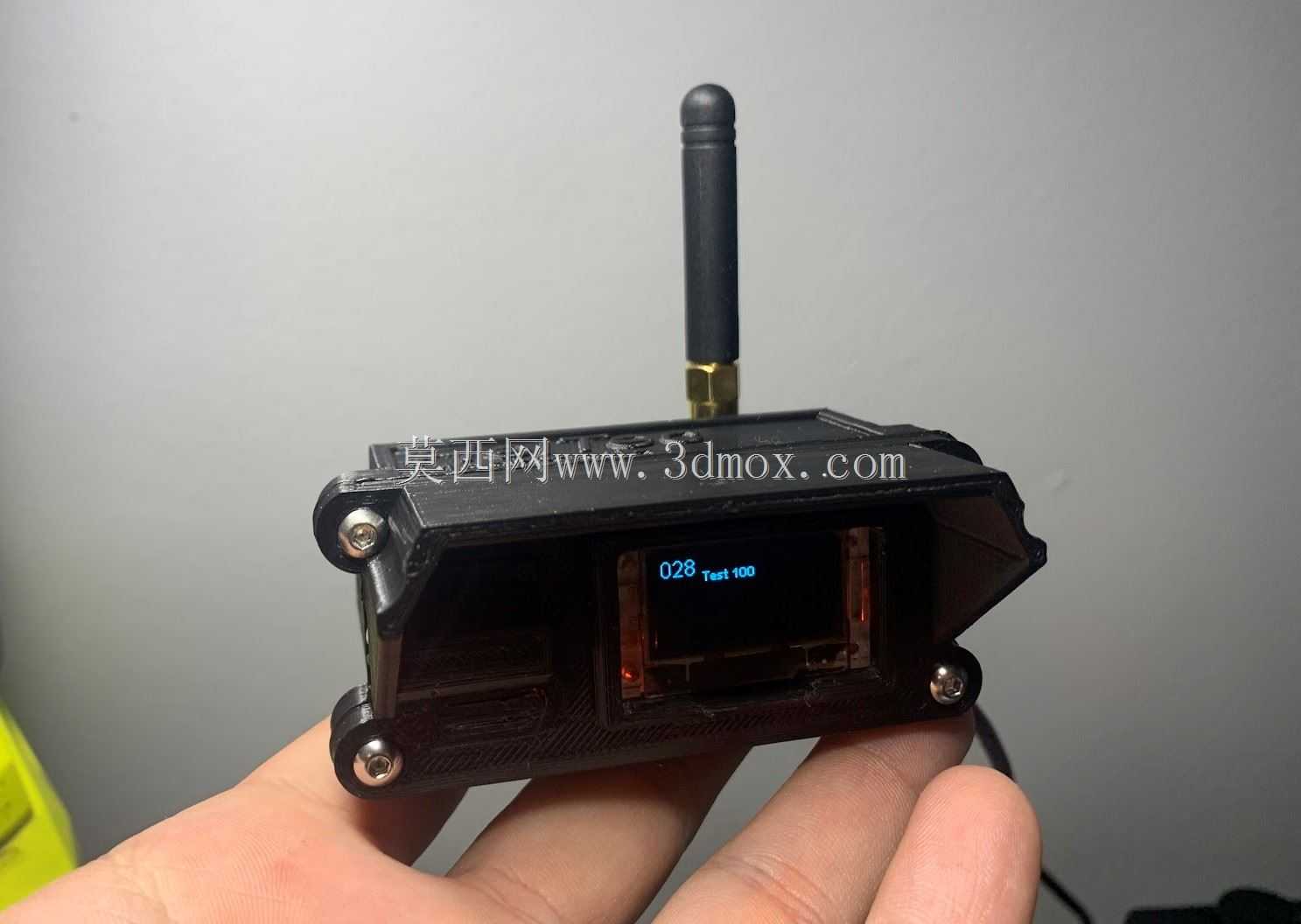

　　外壳内部预留了Heltec主板的定位卡槽，屏幕位置做了精准的开窗，刚好露出OLED显示区域，不会遮挡屏幕显示内容，同时屏幕周边做了微小的承托凸台，避免屏幕受压碎裂；天线接口位置预留了标准SMA接头的穿出孔，保证外接棒状天线可以垂直安装，不会因为外壳遮挡影响信号收发，天线根部做了加厚的支撑结构，避免天线受外力碰撞时掰坏主板上的接头。外壳两侧的固定孔位采用内凹式沉头设计，使用标准螺丝即可将外壳整体固定在仪表板、工作台面板或者设备壳体上，安装后螺丝头部不会突出外壳表面，避免勾挂线缆或者划伤操作人员。外壳整体采用棱角分明的紧凑型造型，手持握持时边缘做了微小的倒角处理，不会硌手，既可以作为桌面固定的节点外壳使用，

　　也可以临时手持移动查看组网状态。安装边界上，外壳内部的容腔完全匹配对应型号主板的尺寸，不会出现主板晃动、接口对位不准的问题，外壳侧壁预留了按键对应的触发凸点，不需要拆开外壳就可以操作设备的功能按键；固定孔位的间距适配常规仪表板的安装孔距，不需要额外打孔改造就可以直接替换原有同尺寸节点的固定外壳，外壳的壁厚控制在合理范围，既保证3D打印后的结构强度，不会因为日常拆装出现螺柱断裂、壳体开裂的问题，也不会过度增加整体重量，便携部署时不会带来额外的负重负担。实际使用中，这款固定外壳可以让通讯节点稳定部署在固定点位，屏幕始终朝向操作视角，天线保持垂直向上的最优信号收发角度，壳体将电路板完全包裹，避免野外环境下的树枝剐蹭、灰尘堆积、意外磕碰对核心元件造成损伤，同时拆装维护方便，拧下固定螺丝即可打开外壳更换电池、调试主板，非常适合户外mesh通讯节点的长期固定部署使用。
